Versão elétrica da escavadeira de dragagem sobre pontão, a P 9250 E tem no Manual de Serviço Liebherr P9250E o seu documento técnico oficial em PDF, com 2.211 páginas em inglês da Liebherr-Mining Equipment Colmar. Ele cobre segurança, inclusive elétrica, dados técnicos, regulagens, manutenção, manual de operação e o funcionamento do motor elétrico, do equipamento, do giro, do arrefecimento, da lubrificação central, do sistema elétrico e da estrutura superior.
Edição de dezembro de 2021 para a P 9250 E a partir da série 25312, com motor de indução General Electric N 3 RXC 450 K4G de 6.000 ou 6.600 V, caixa de alta tensão S1, caixa de distribuição Rexroth GFC 320/1006 ou COB e fixação do motor sobre coxins com torques definidos.
Destaques deste material
- Motor GE N 3 RXC 450 K4G trifásico de gaiola: 7.722 Nm a 1.484 rpm, 96% de eficiência, 137 A, proteção IP 55 e partida com transformador limitando a corrente a 2,2 vezes a nominal.
- Limites de partida do motor elétrico: 3 partidas a frio e 2 a quente por hora, sem partida abaixo de -40 °C.

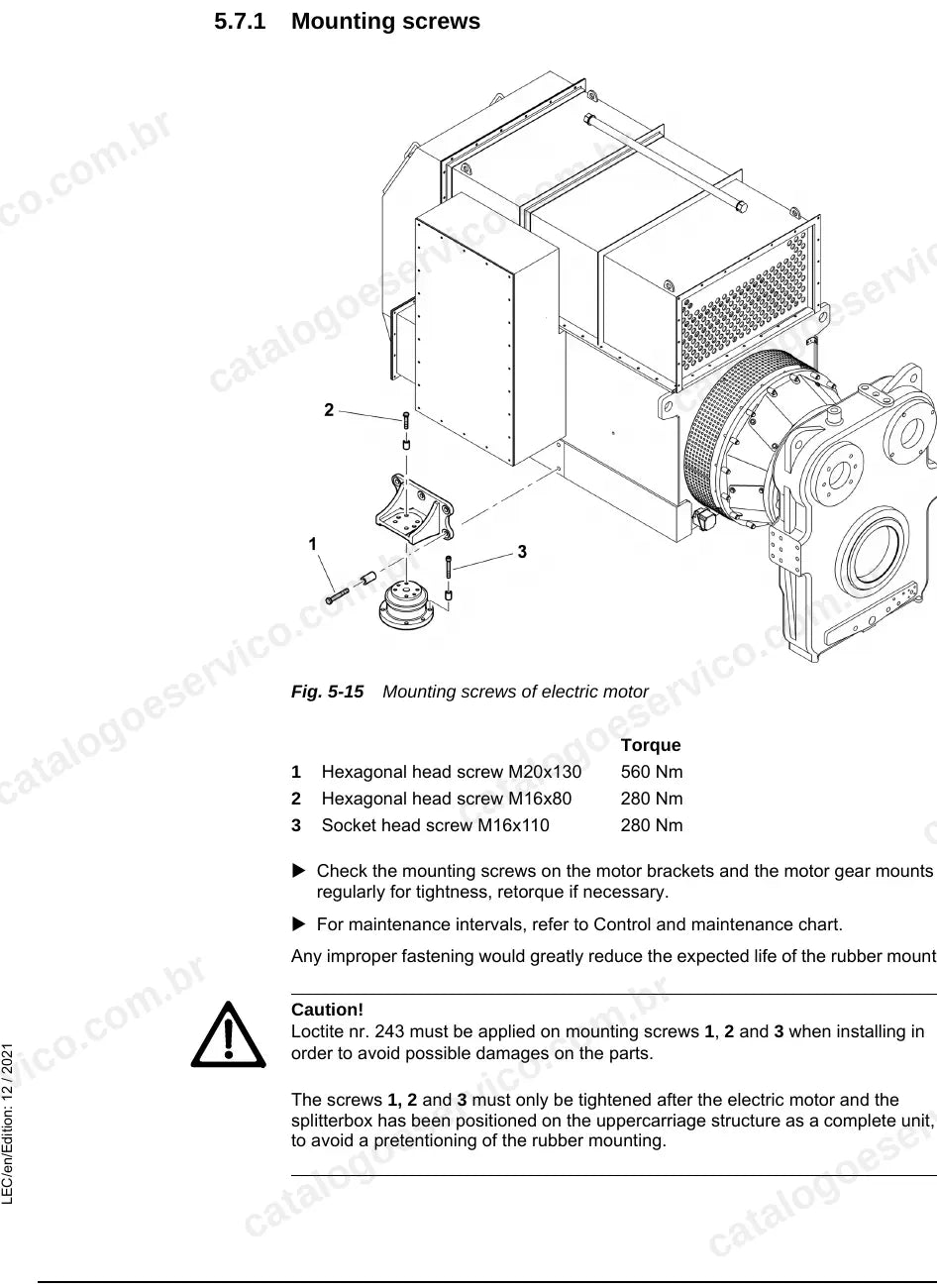

- Fixação do conjunto motor elétrico e caixa de distribuição: parafusos M20x130 com 560 Nm e M16 com 280 Nm, com trava-rosca Loctite 243.
- Circuito principal com 2 bombas A20VSO520 e 1 bomba A11VLO260: 797 kW, 2.092 l/min, regulagem a partir de 215 bar e alívio primário de 320 ± 5 bar.
- Procedimentos de trabalho seguro elétricos (SWP 5.xx) e caixa elétrica de alta tensão S1 no manual de operação.
- Giro com bombas A4 VG 125 de 2 x 220 kW, redutores SAT 450/257 e coroa ROD 1304 DJ.
O que este manual cobre
- Generalidades e torques de aperto padrão de fábrica
- Procedimentos de trabalho seguro, inclusive elétricos e na conexão rotativa
- Dados técnicos, içamento de componentes e regulagens

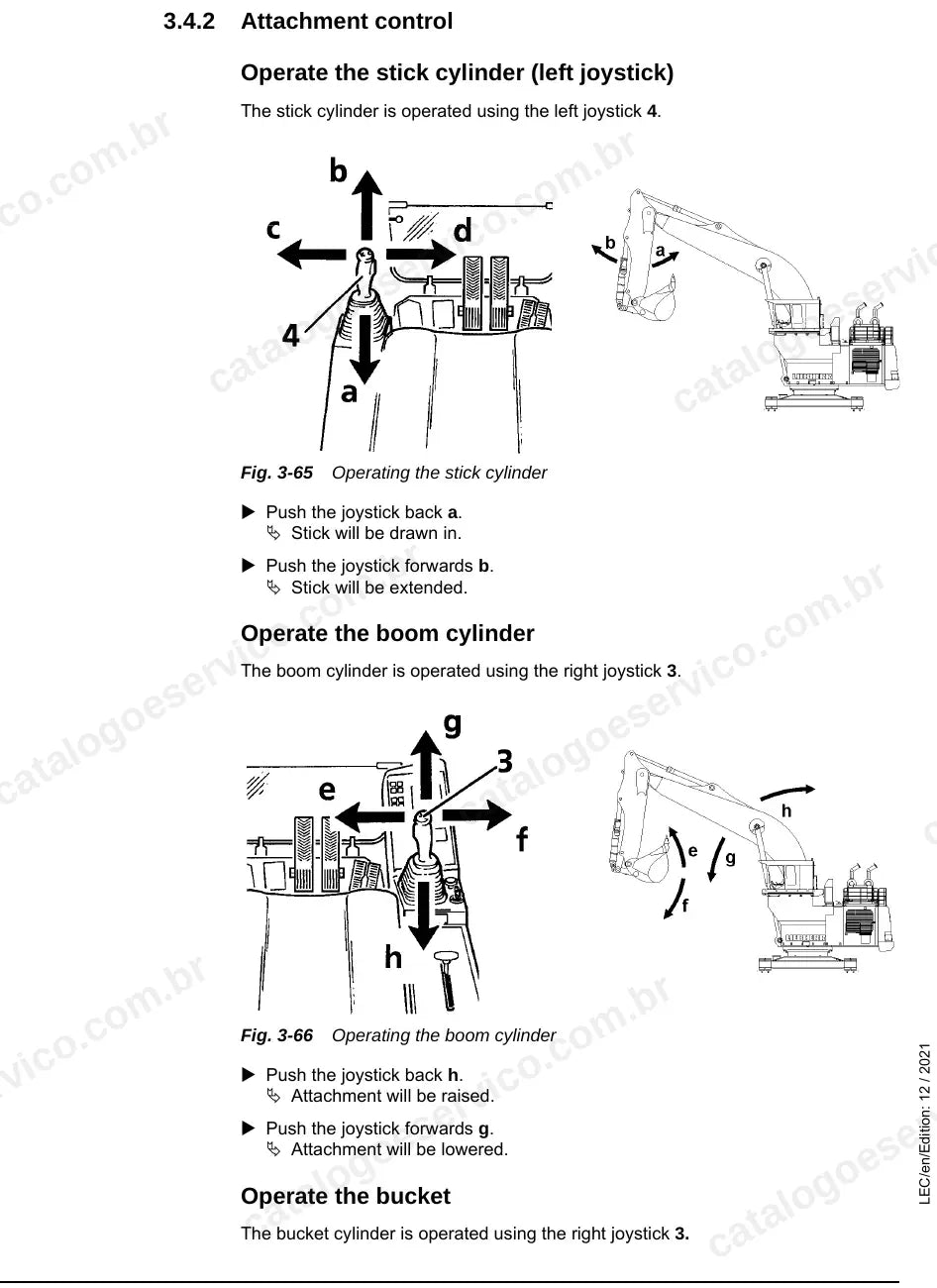

- Manutenção operacional, ensaios não destrutivos e manual de operação
- Motor elétrico
- Equipamento de escavação
- Sistema de giro
- Sistema de arrefecimento
- Sistema de lubrificação central

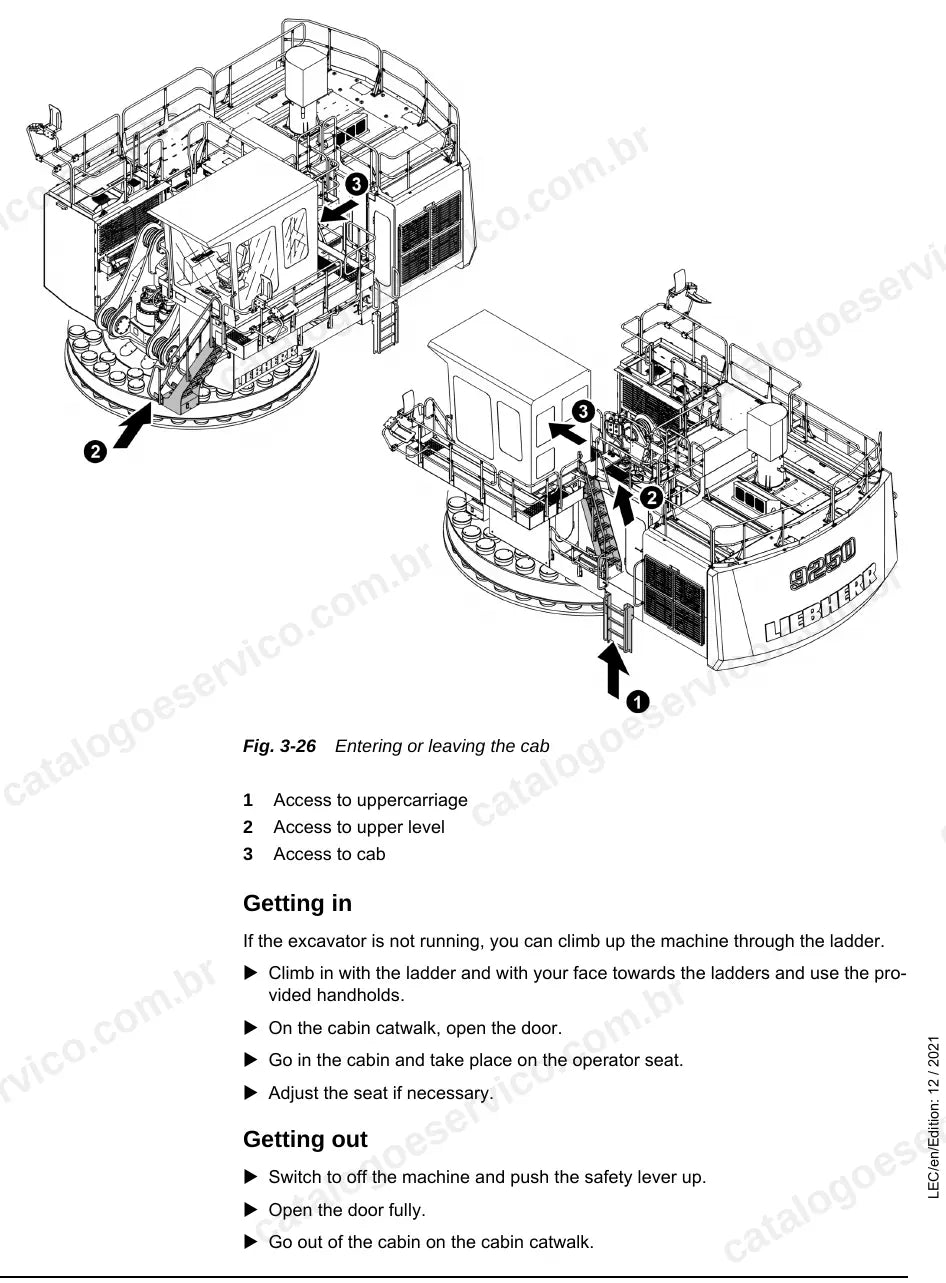

- Escada de acesso e portinhola de serviço

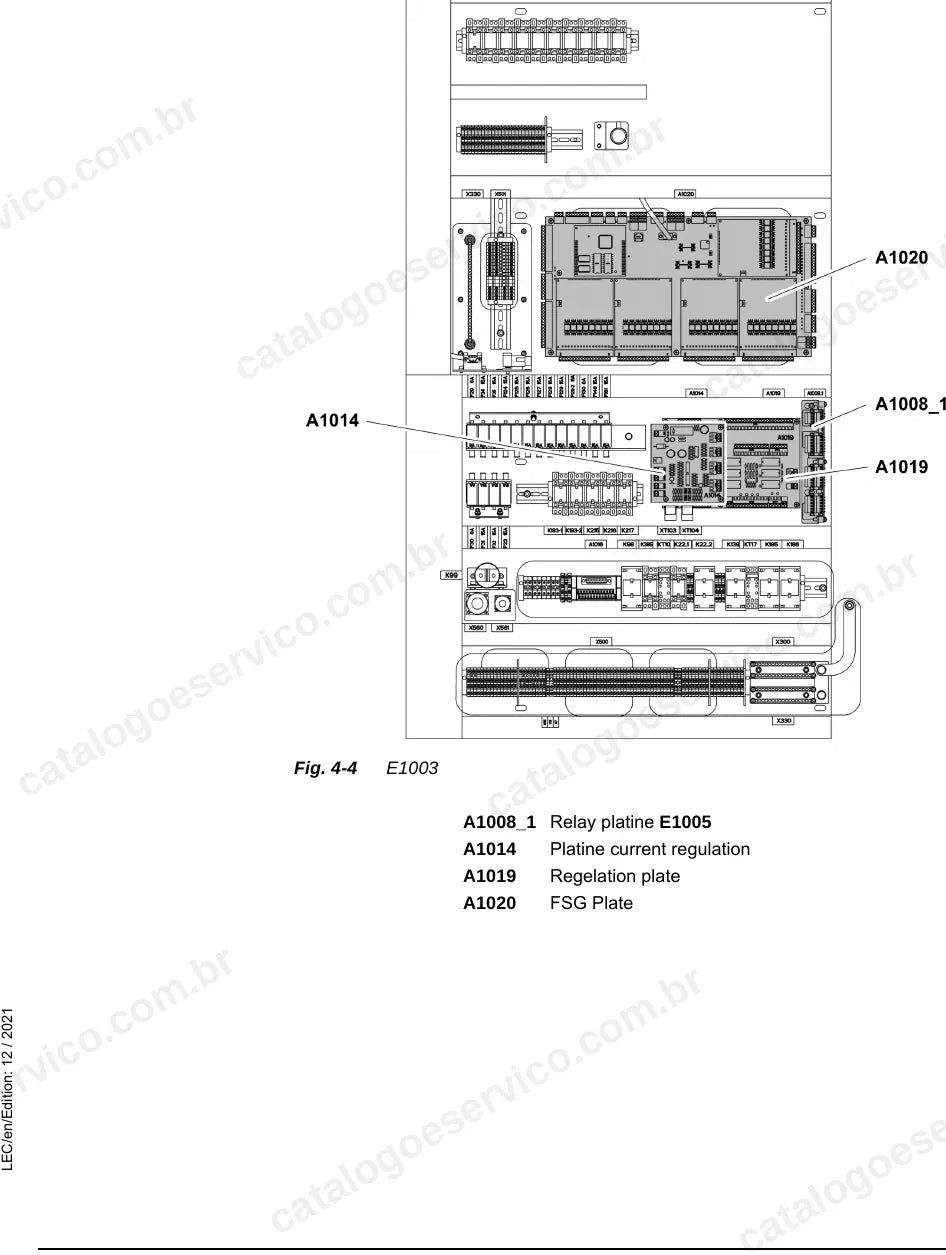

- Sistema elétrico
- Estrutura superior e equipamento – mecânica
- Aquecimento, ar-condicionado e supressão de incêndio
- Esquemas
Por que vale a pena
- Bloqueio e liberação de energia elétrica com as etapas de segurança para alta tensão.
- Regulagem das bombas principais e do giro com valores nominais e tolerâncias de fábrica.
- Torques de fixação do motor elétrico e da caixa de distribuição sobre os coxins.
- Remoção e instalação de componentes principais com pontos de içamento.
Para quem é
Indicado para operadores de dragas com acionamento elétrico, eletricistas e mecânicos embarcados e oficinas que atendem a P 9250 E e precisam dos procedimentos de fábrica para trabalhar no motor, na hidráulica e no sistema de alta tensão.
Perguntas frequentes
Serve para a P 9250 diesel?
Não. É o manual da P 9250 E elétrica a partir do número de série 25312. A versão diesel tem manual próprio.
Está em português?
Não. O manual está em inglês técnico.
Tem esquemas?
Sim. Há esquemas hidráulicos nos capítulos de sistema e um capítulo de esquemas com a correspondência entre número de série e desenho elétrico.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
