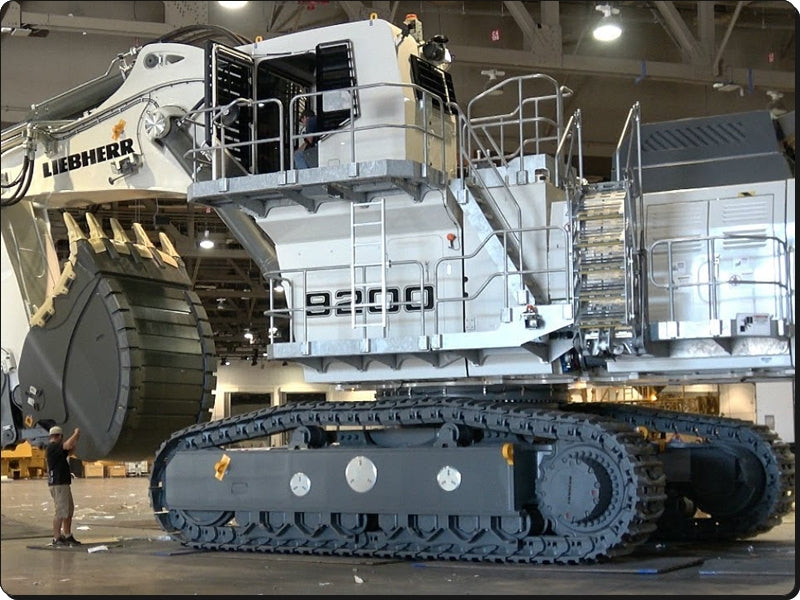

Para quem mantém a versão elétrica da R 9200, o Manual de Serviço Liebherr R9200E reúne em 2.234 páginas em inglês a documentação técnica oficial da escavadeira de mineração alimentada por rede de média tensão. O PDF traz dados técnicos, regulagens, manual de operação e manutenção, motor elétrico, hidráulica de trabalho e de translação, giro, arrefecimento, lubrificação, escada de acesso, tensionamento das esteiras, sistema elétrico de alta e baixa tensão, estrutura mecânica, ar-condicionado e esquemas.
Edição de dezembro de 2021 para a R 9200 E tipo 1409 a partir do número de série 40022: no lugar do motor diesel, um motor de indução trifásico de gaiola General Electric de 6.000 V (50 ou 60 Hz) com partida por autotransformador, e um capítulo elétrico dedicado ao cabo de alimentação, caixa de conexão, conexão rotativa elétrica e circuitos de alta e baixa tensão.
Destaques deste material
- Motor elétrico: recomendações de partida (3 partidas a frio e 2 a quente por hora), resfriamento ar/ar integrado e o manual de segurança, instalação e manutenção do fabricante do motor.
- Quatro bombas de trabalho Liebherr DPVO 215 com 298 kW e 512 l/min cada, alívio primário de 350 ± 5 bar, regulador de pressão em 330 bar e secundária de 380 ± 5 bar.
- Giro em circuito fechado com bomba DPVG 280 de 389 kW, 2 redutores SAT 400/256, motores FMF 250 e coroa ROD 1354 DJ, com velocidade máxima de 4,1 rpm.
- Translação com redutores FAT 800, motor DMVA 355 e freio liberado a partir de 19 bar; material rodante com 16 roletes inferiores e sapatas de 800 mm.
- Procedimentos de ajuste da servopressão, bombas de trabalho e de giro, bomba de arrefecimento, válvulas primárias e secundárias, tensionamento das esteiras e mudança de cilindrada dos motores de translação.
- Planos de manutenção diária, de 250, 500, 1.000 e 2.000 horas específicos da R 9200 E.
O que este manual cobre
- Generalidades e torques de aperto
- Procedimentos de trabalho seguro e análise de risco
- Dados técnicos, içamento de componentes e regulagens

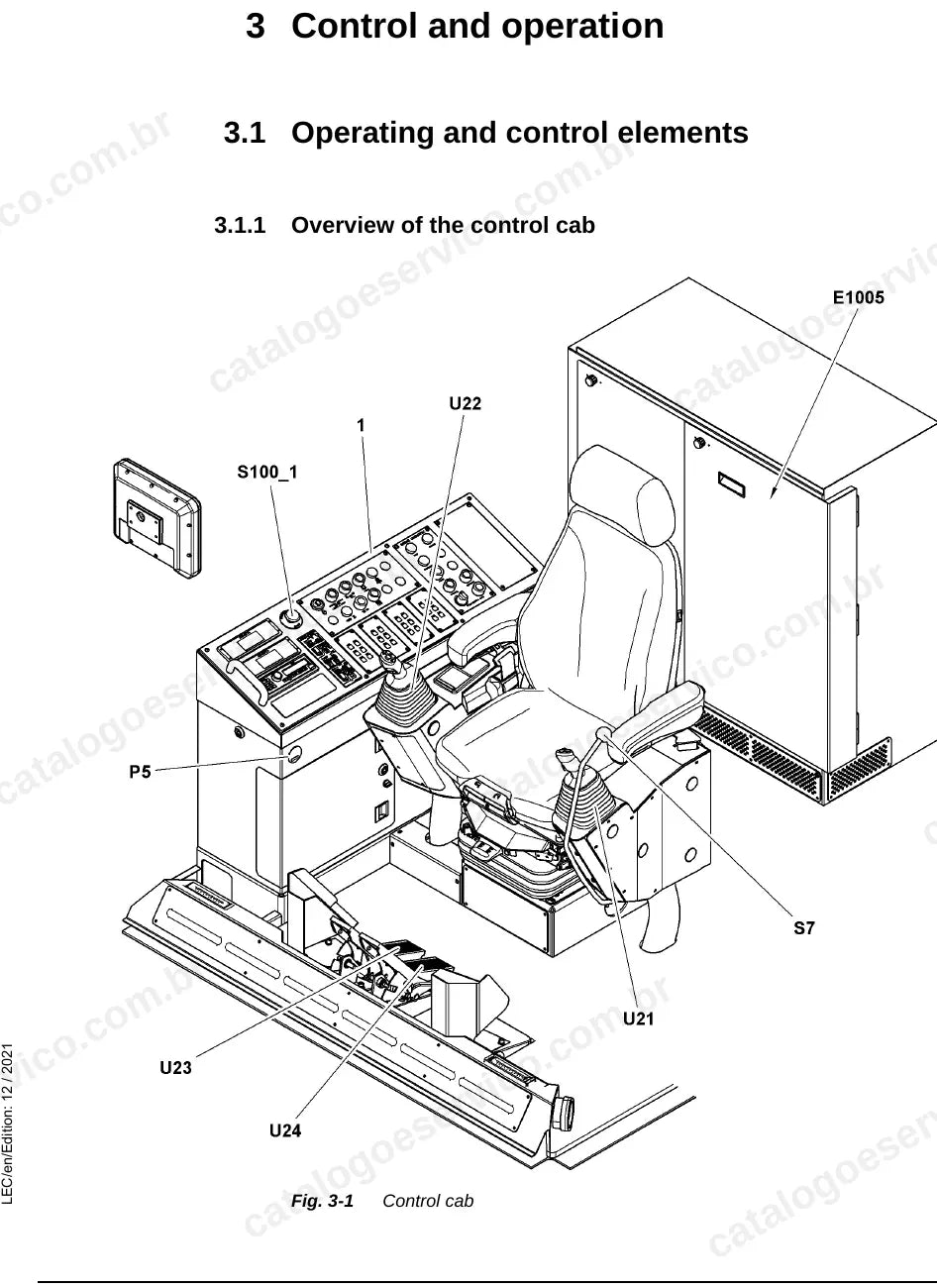

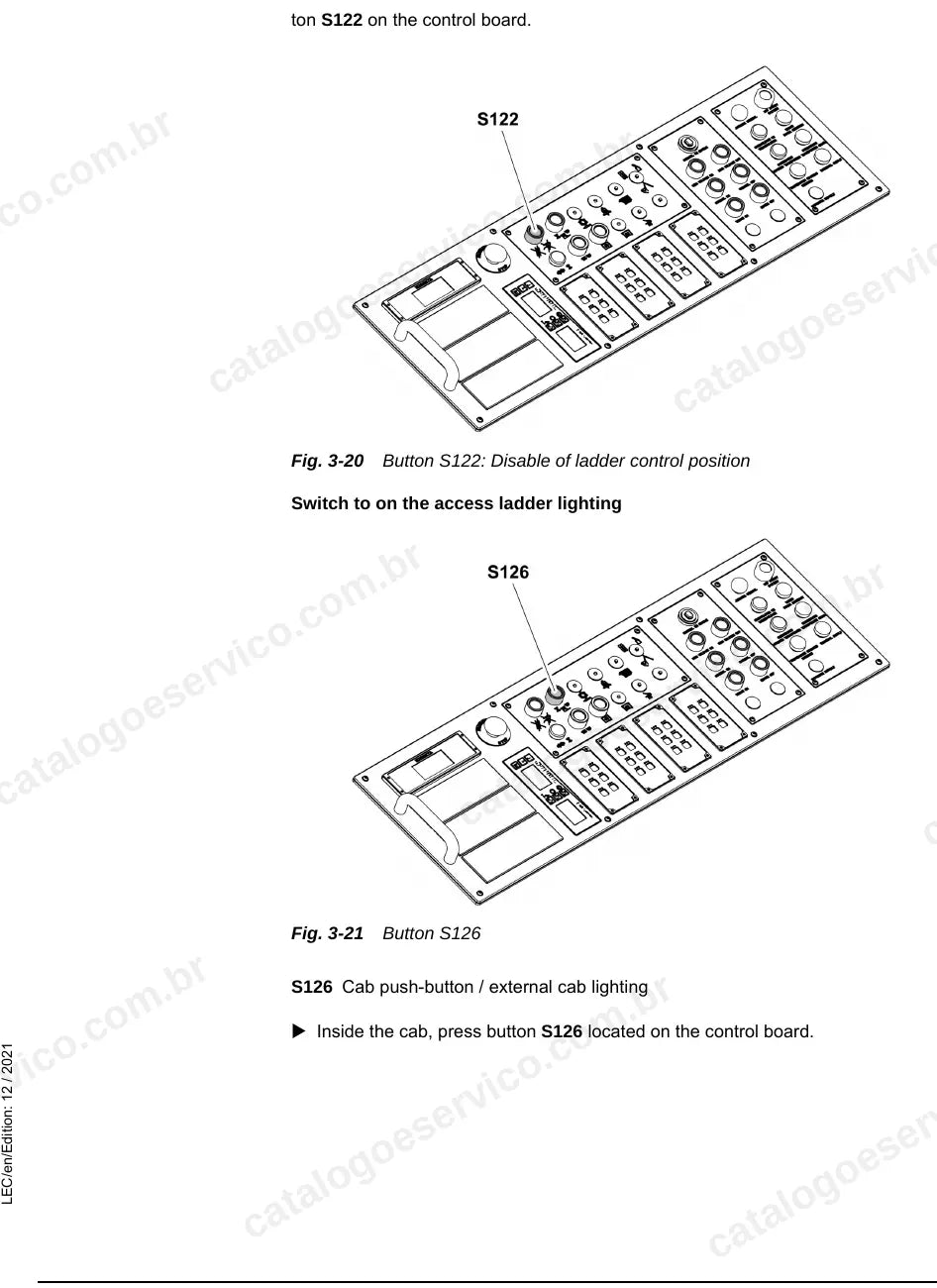

- Manual de operação e manutenção
- Ferramental
- Motor elétrico
- Hidráulica de trabalho e de translação
- Sistema de giro
- Sistema de arrefecimento
- Lubrificação centralizada
- Escada de acesso e estação de serviço
- Tensionamento das esteiras
- Sistema elétrico e alimentação de alta tensão

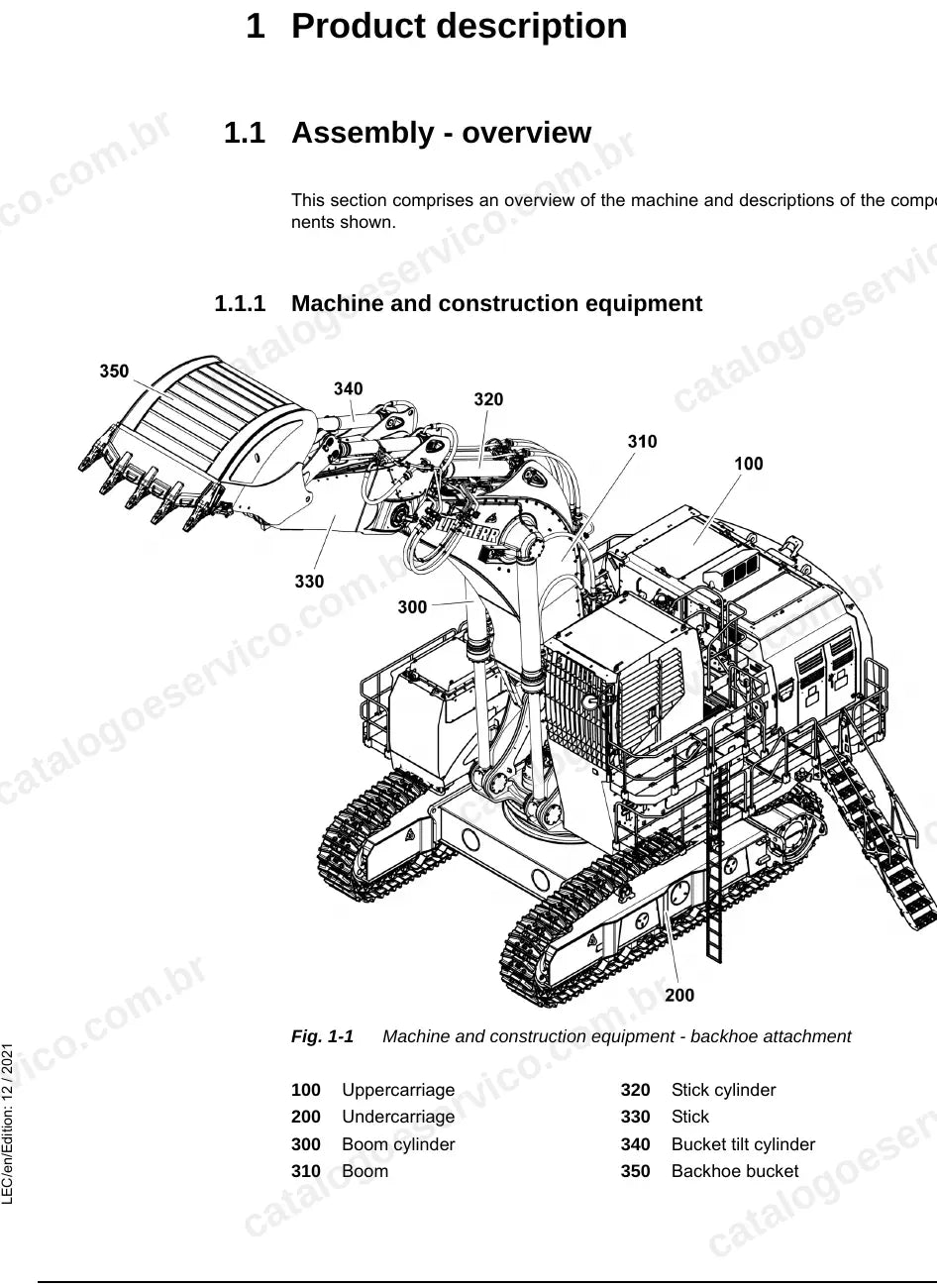

- Estrutura superior, material rodante e equipamento
- Aquecimento e ar-condicionado
- Esquemas hidráulicos, de lubrificação e elétricos
Por que vale a pena
- Passo a passo de regulagem das bombas e válvulas com os valores de pressão de fábrica e os pontos de medição.
- Procedimentos de remoção e instalação de componentes com torques de aperto e pesos para içamento.
- Diagnóstico de falhas por sistema, com causas e ações corretivas.

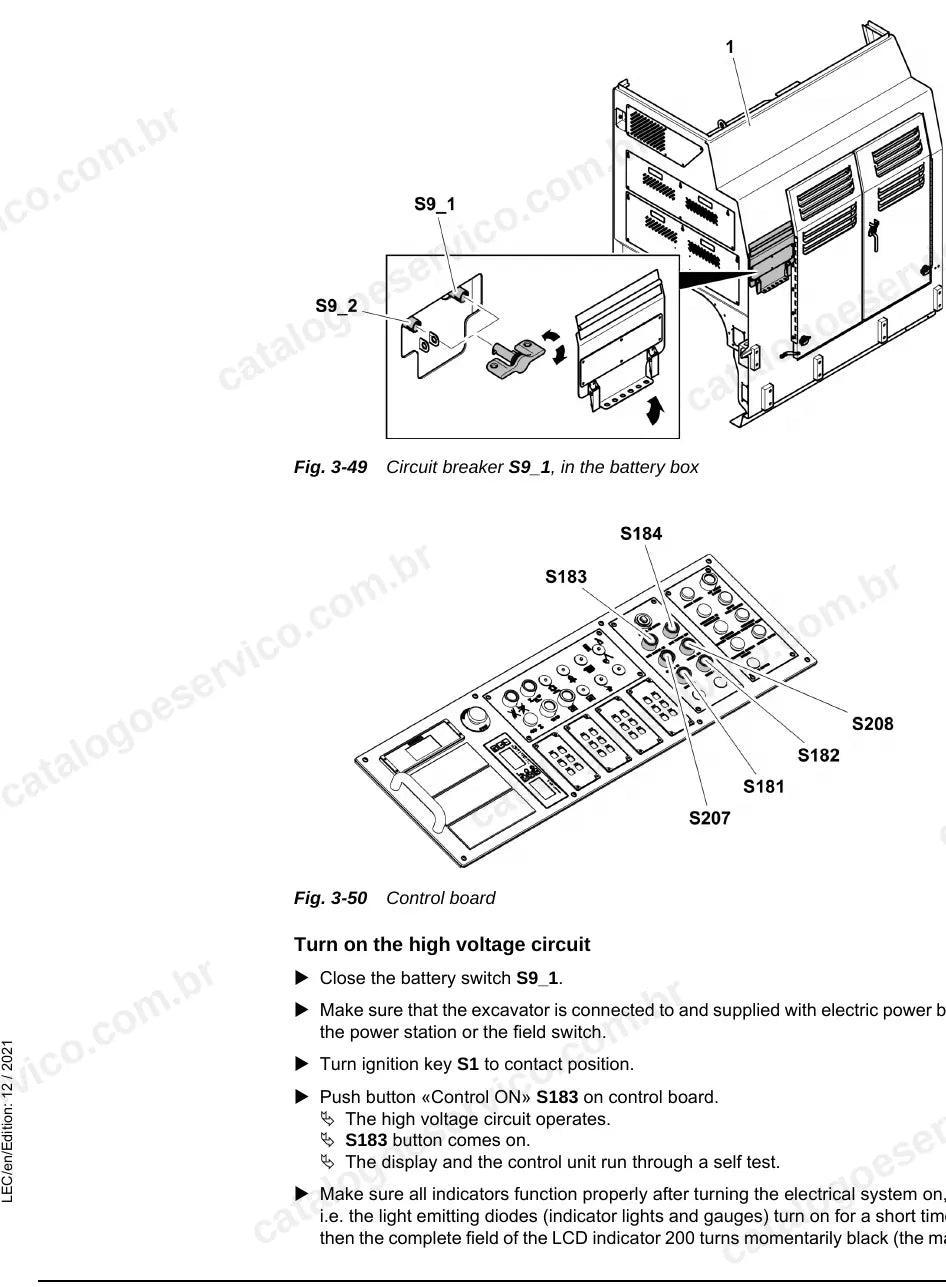

- Descrição do circuito elétrico de alta tensão e da arquitetura CAN para trabalhar com segurança na máquina alimentada pela rede.
Para quem é
Voltado a eletromecânicos e mecânicos de mineradoras, equipes de manutenção de frota elétrica e prestadores de serviço que atendem a R 9200 E em minas com rede de média tensão e precisam dos dados de fábrica do motor elétrico e da hidráulica.
Perguntas frequentes
Serve para a R 9200 a diesel?
Não. Este manual é da R 9200 E elétrica, tipo 1409, a partir do número de série 40022. A versão diesel tem manual próprio.
Está em português?
Não. O conteúdo está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas hidráulicos e elétricos?
Sim. O capítulo de esquemas traz o sistema hidráulico, a lubrificação centralizada e o sistema elétrico.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
