O Manual de Serviço Liebherr R9200-1625 é o documento técnico oficial em PDF, com 2.509 páginas em inglês, da escavadeira hidráulica de mineração R 9200 produzida pela Liebherr-Mining Equipment Colmar. Em 21 capítulos, ele reúne procedimentos de trabalho seguro, dados técnicos, manutenção operacional, ferramental, motor, sistemas de equipamento e translação, giro, arrefecimento, lubrificação centralizada, sistema elétrico, partes mecânicas da superestrutura, do material rodante e do equipamento, ar-condicionado, supressão de incêndio e esquemas, para as versões com equipamento retro (backhoe) e frontal (shovel).
Edição de dezembro de 2021 para a R 9200 a partir do número de série 40083, com motor Cummins QSK 38 V12 de 810 kW, quatro bombas de trabalho Liebherr DPVO 215 de 298 kW cada, circuito de giro com uma bomba DPVG 280 e dois motores FMF 250, e procedimentos de troca de lança, braço, caçamba e cilindros tanto na versão retro (backhoe) quanto na frontal (shovel).
Destaques deste material
- Dados da máquina: 205 t com equipamento retro e 210 t com frontal, forças de escavação/desagregação de 650/740 kN (retro) e de penetração de até 924 kN (frontal).
- Motor Cummins QSK 38 de 12 cilindros em V a 60°, 810 kW a 1.800 rpm e torque máximo de 4.869 Nm a 1.350 rpm.
- Circuito de trabalho com pressão máxima de 350 ±5 bar nas válvulas primárias, regulador ajustado em 330 bar e secundárias em 380 ±5 bar, com o procedimento de ajuste da pressão de servo e das bombas de trabalho.
- Giro com bomba DPVG 280 de 389 kW e 643 l/min, dois redutores SAT 400/256 com freios a disco e coroa de giro ROD 1354 DJ.
- Procedimentos de trabalho seguro (SWP) passo a passo para remoção e montagem de lança, braço, caçamba e cilindros, com riscos, precauções e ferramentas de cada etapa.

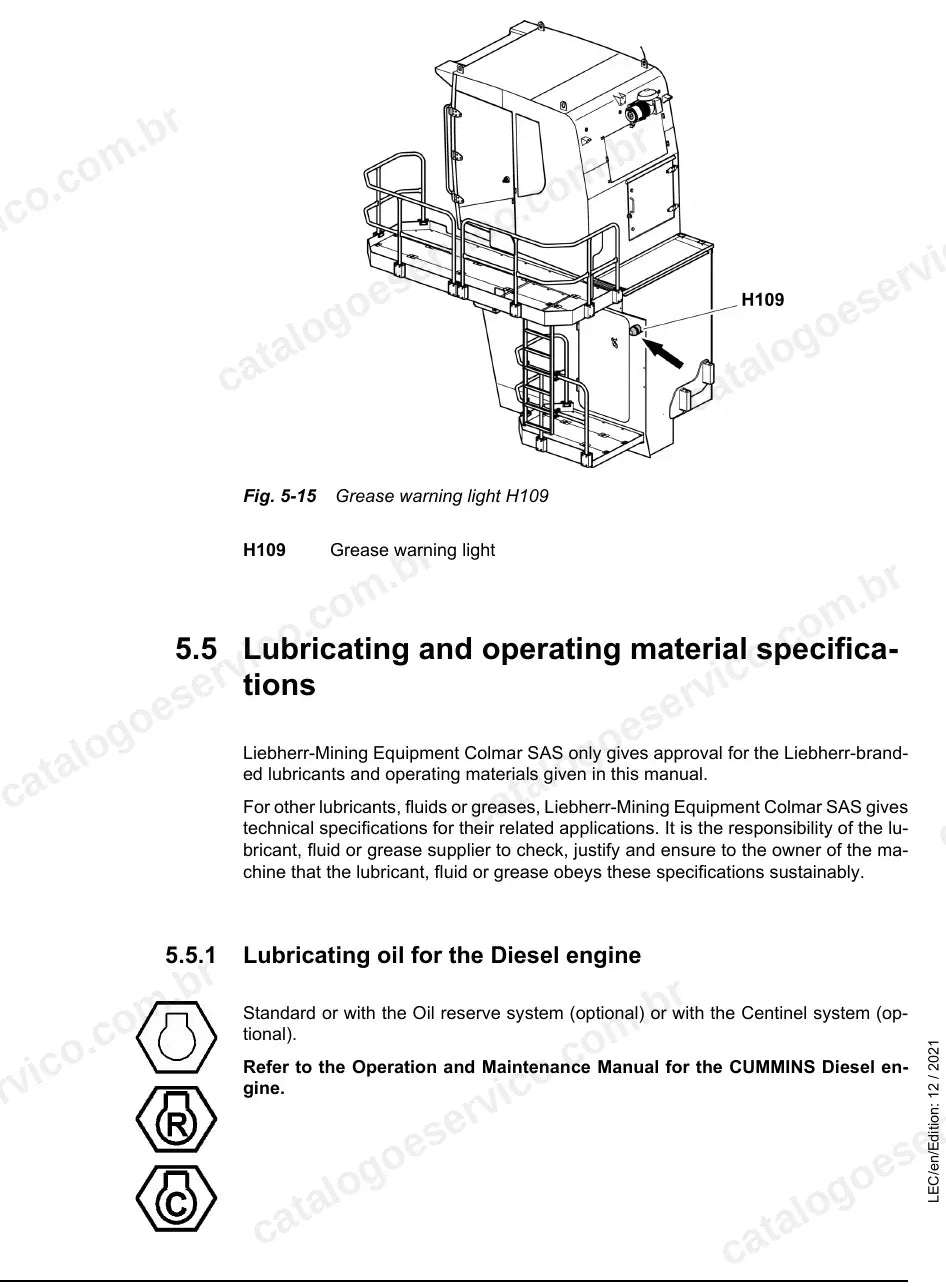

- Central de lubrificação com unidade de controle Liebherr, tabela de parâmetros e lista de códigos de erro, além do sistema de supressão de incêndio Ansul.
O que este manual cobre
- Informações gerais
- Procedimentos de trabalho seguro e análise de risco
- Dados técnicos, içamento de componentes, partida e procedimento de regulagem
- Manutenção operacional e manual de operação
- Ferramental
- Motor diesel
- Sistemas hidráulicos de equipamento e translação
- Sistema de giro
- Sistema de arrefecimento
- Sistema de lubrificação centralizada
- Escada de acesso e alçapão de serviço
- Sistema de tensionamento das esteiras
- Sistema elétrico
- Superestrutura, material rodante e equipamento: partes mecânicas
- Aquecimento, ar-condicionado e supressão de incêndio
- Esquemas hidráulicos, de lubrificação e elétricos
Por que vale a pena
- Folha de regulagem com valores nominais e a sequência de ajuste da pressão de servo, das bombas de trabalho e do giro.
- Procedimentos de remoção e instalação de componentes de grande porte, com içamento, torques de aperto e ferramentas indicadas.
- Descrição funcional do controle eletro-hidráulico, monitoramento das bombas e listas de códigos de erro para diagnóstico.
- Esquemas hidráulicos, de lubrificação e elétricos da R 9200 para acompanhar cada circuito durante o reparo.
Para quem é
Indicado para equipes de manutenção de mineradoras, mecânicos de campo e prestadores de serviço que mantêm a escavadeira R 9200 em operação em minas a céu aberto e precisam dos valores de fábrica para regular, testar e reparar a máquina.
Perguntas frequentes
Serve para qual série?
Para a escavadeira de mineração Liebherr R 9200, tipo 1625, a partir do número de série 40083, nas versões com equipamento retro (backhoe) e frontal (shovel).
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas hidráulicos e elétricos?
Sim. O capítulo de esquemas traz o sistema hidráulico, o sistema de lubrificação centralizada e o sistema elétrico da R 9200.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
