Descrição
Especificações

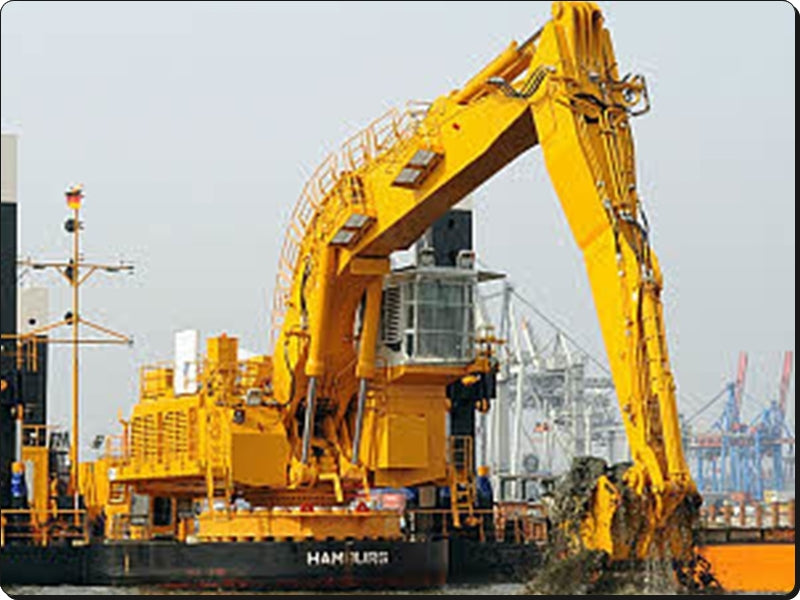

Escavadeira hidráulica de dragagem a diesel instalada sobre pontão, a P 9250 tem neste Manual de Serviço Liebherr P9250 o seu documento técnico oficial em PDF: 2.273 páginas em inglês da Liebherr-Mining Equipment Colmar com dados técnicos, segurança, regulagens, manutenção, manual de operação e a descrição do motor, do equipamento, do giro, do arrefecimento, da lubrificação central, dos sistemas elétrico e pneumático e da estrutura superior.
Livro da P 9250 diesel tipo 1324 a partir da série 27410, com motor Cummins QSK45 de 960 kW e uma hidráulica própria: duas bombas A20VSO520 mais uma A11VLO260 a 1.800 rpm, caixa de distribuição Rexroth GFC 320/1007 ou Liebherr 600/808, com desenhos de montagem da caixa e do acoplamento elástico.
Destaques deste material
- Motor Cummins QSK45: 12 cilindros em V, 45 l, 960 kW (1.304 HP) a 1.800 rpm, marcha lenta de 700 ± 25 rpm e rotação máxima em vazio de 1.900 rpm.
- Circuito principal com 2 bombas A20VSO520 e 1 bomba A11VLO260: 797 kW, 2.122 l/min, regulagem a partir de 214 bar, alívio primário de 320 ± 5 bar e secundário de 380 ± 10 bar.
- Blocos de comando Rexroth 2 x 4MO-40, 1 x 4MO-32 e 1 x 1MO-32.
- Giro com bomba dupla A4 VG 125 de 2 x 220 kW, redutores SAT 450/257 e coroa ROD 1304 DJ.
- Tabelas de lança de 14,8, 16,5 e 18,0 m e braços de 6,00 a 11,00 m, com caçambas de 2,5 a 8,5 m³ e profundidade de até 22,9 m.

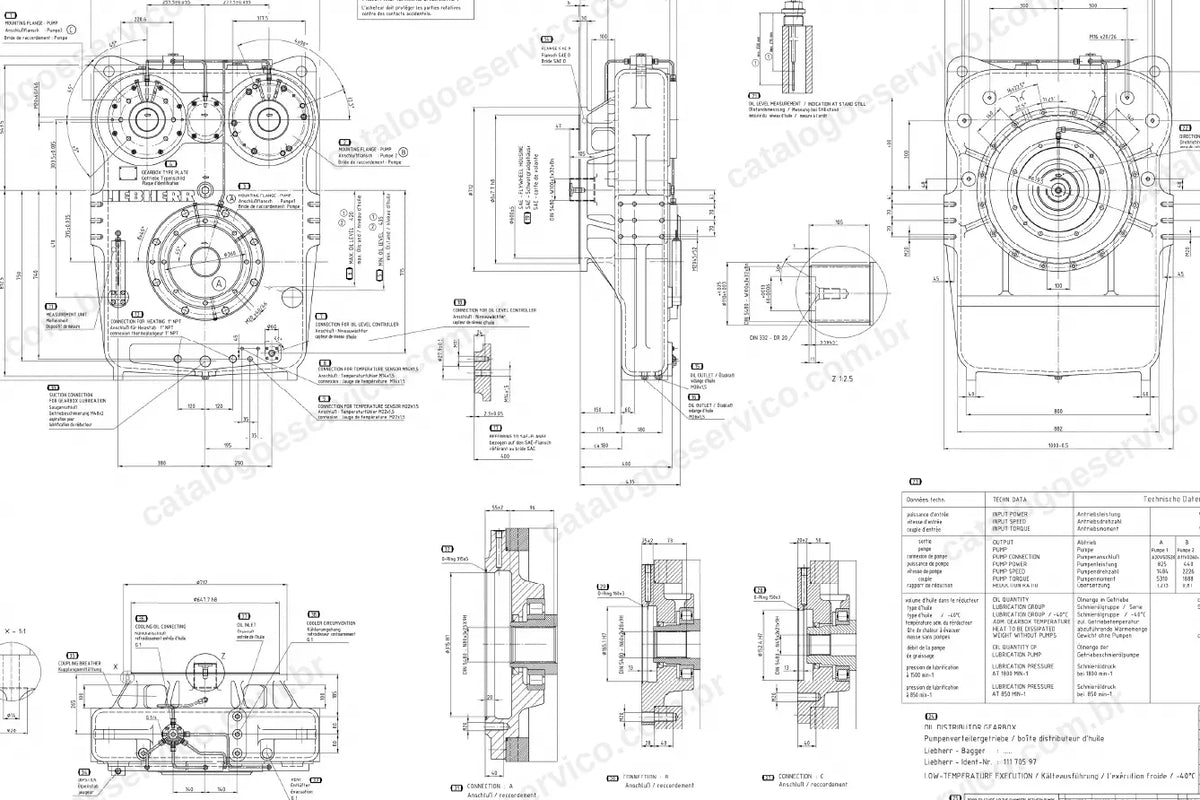

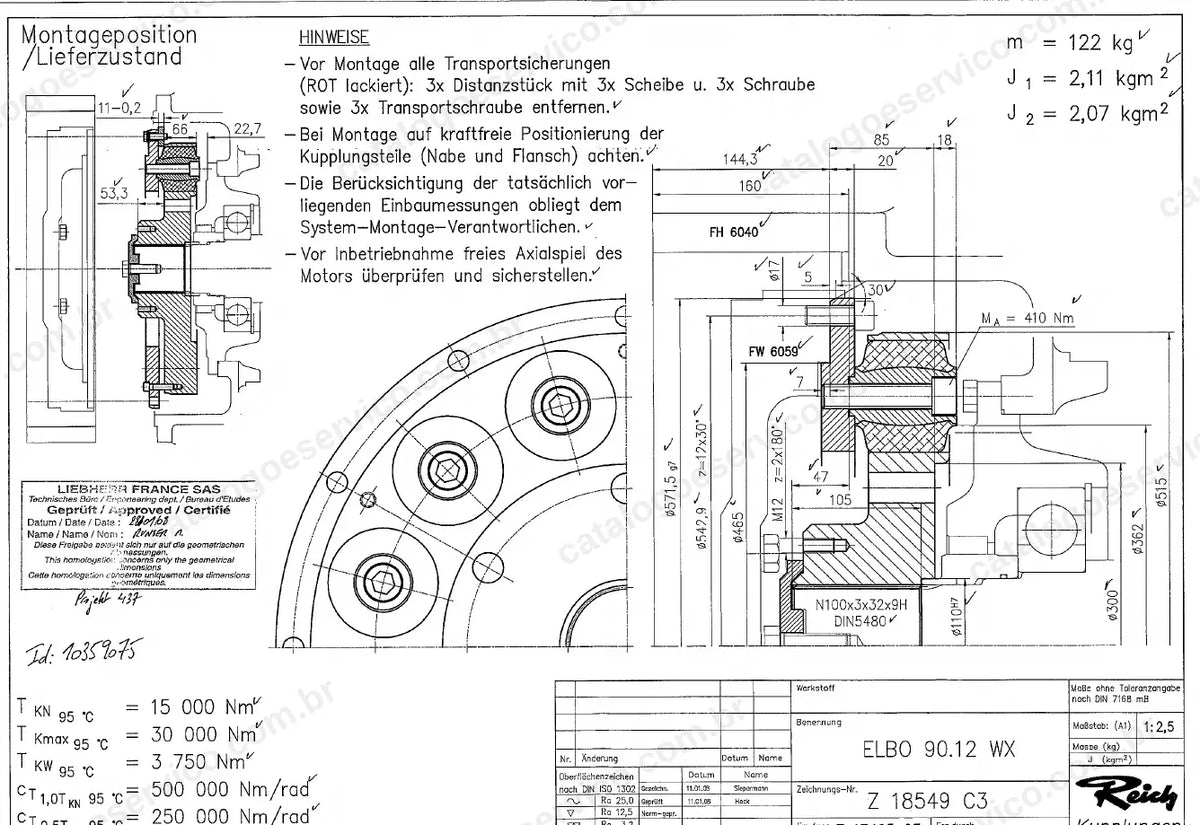

- Documentação de fornecedores da caixa de distribuição das bombas e do acoplamento elástico Reich ELBO, com desenhos de montagem e dados técnicos.
O que este manual cobre
- Generalidades e torques de aperto padrão de fábrica
- Procedimentos de trabalho seguro, inclusive na conexão rotativa
- Dados técnicos, içamento de componentes e regulagens
- Manutenção operacional, ensaios não destrutivos e manual de operação
- Motor diesel Cummins
- Equipamento de escavação
- Sistema de giro
- Sistema de arrefecimento
- Lubrificação central (unidade de controle Liebherr e SKF/Lincoln)
- Escada de acesso e portinhola de serviço

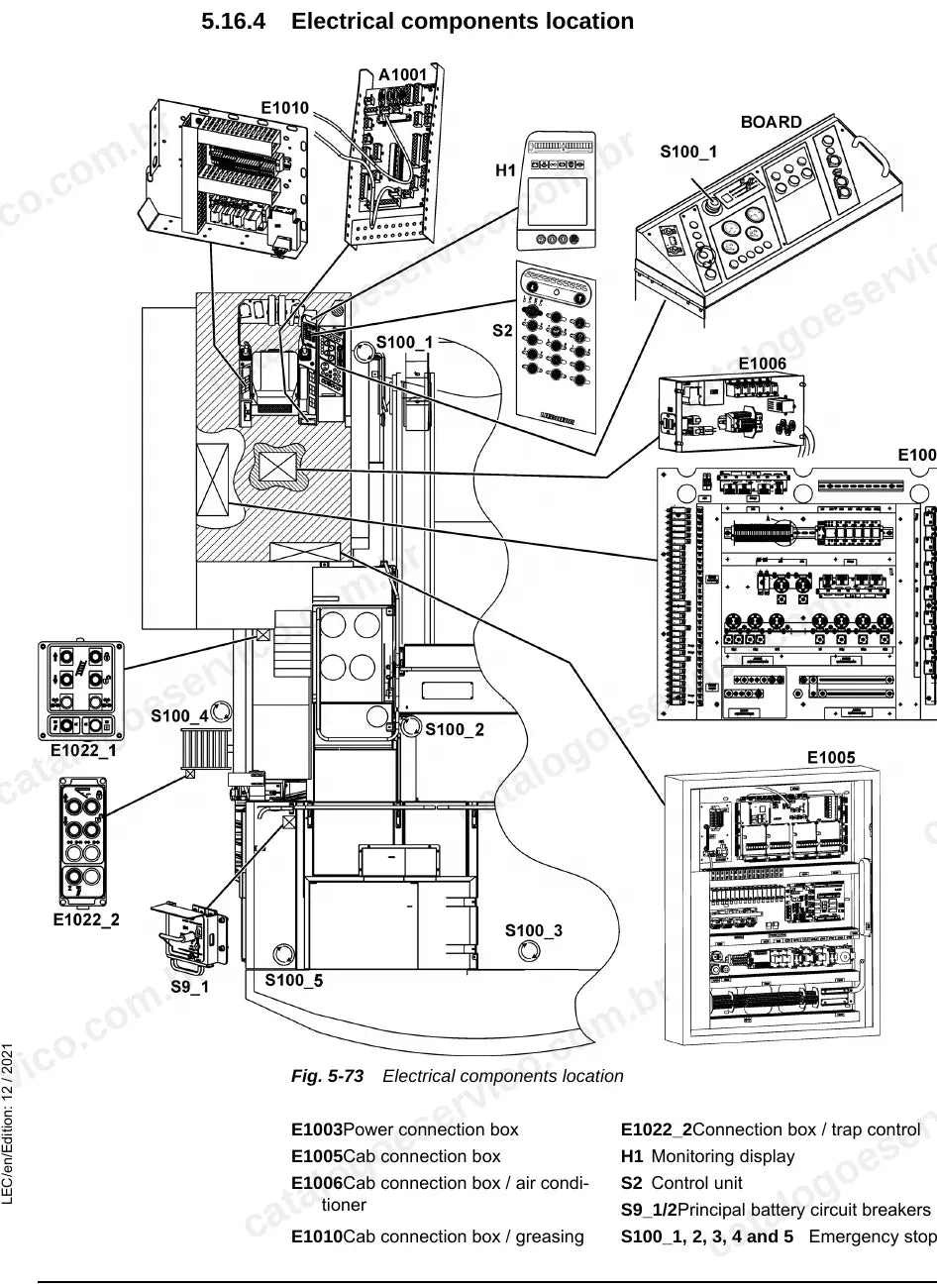

- Sistema elétrico e sistema pneumático
- Estrutura superior e equipamento – mecânica
- Aquecimento, ar-condicionado e supressão de incêndio
- Esquemas hidráulicos, de lubrificação e elétricos
Por que vale a pena
- Regulagem das bombas principais, do freio de giro e das bombas de giro com valores nominais e tolerâncias.
- Sequências de montagem da caixa de distribuição e do acoplamento com os desenhos do fabricante.
- Torques de aperto padrão de fábrica e procedimentos de trabalho seguro por sistema.
- Remoção e instalação de componentes principais com pontos de içamento.
Para quem é
Para empresas de dragagem portuária e fluvial, equipes de manutenção embarcadas e oficinas que atendem a P 9250 diesel e precisam das regulagens de fábrica da hidráulica e do giro.
Perguntas frequentes
Serve para a P 9250 E?
Não. Este manual é da P 9250 diesel, tipo 1324, a partir do número de série 27410. A versão elétrica P 9250 E tem manual próprio.
Está em português?
Não. O manual está em inglês técnico; parte da documentação de fornecedores aparece também em alemão.
Tem esquemas?
Sim. O capítulo de esquemas cobre o sistema hidráulico, a lubrificação central e o sistema elétrico.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
