Com 2.942 páginas em inglês, o Manual de Serviço Liebherr R9200 é o documento técnico oficial em PDF da escavadeira hidráulica de mineração R 9200 a diesel, nas configurações retro (backhoe) e frontal. Organizado em capítulos por sistema, cobre dados técnicos, primeira partida, regulagens, manual de operação e manutenção, motor Cummins, hidráulica de trabalho e translação, giro, arrefecimento, lubrificação centralizada, sistema elétrico com sistemas de assistência, estrutura mecânica, ar-condicionado hidráulico, supressão de incêndio e esquemas.
Esta edição de dezembro de 2021 atende a R 9200 tipo 410 a partir do número de série 40001, com motor Cummins QSK 38 de 810 kW, e inclui um capítulo sobre os Liebherr Assistance Systems (configuração, gestão de acesso e sensores inerciais IMU), além de esquemas para os dois sistemas de lubrificação: SKF/Lincoln e Beka.
Destaques deste material
- Motor Cummins QSK 38: 12 cilindros em V a 60°, 37,7 litros, 810 kW (1.086 HP) a 1.800 rpm, 4.745 Nm a 1.500 rpm e folga de válvulas de 0,36/0,69 mm.
- Splitterbox Liebherr PVG 450 C 470 acionando 4 bombas DPVO 215 (298 kW e 512 l/min cada), com alívio primário de 350 ± 5 bar e secundária de 380 ± 5 bar.
- Ar-condicionado com bomba hidráulica Rexroth A10VO 028 e compressor Sanden SD7H15, com procedimento próprio de regulagem.
- Sistema elétrico de 24 V com 4 baterias de 180 Ah e alternador de 28 V/260 A; capítulo elétrico com as caixas E1003 e E1005, arquitetura CAN e diagnóstico.

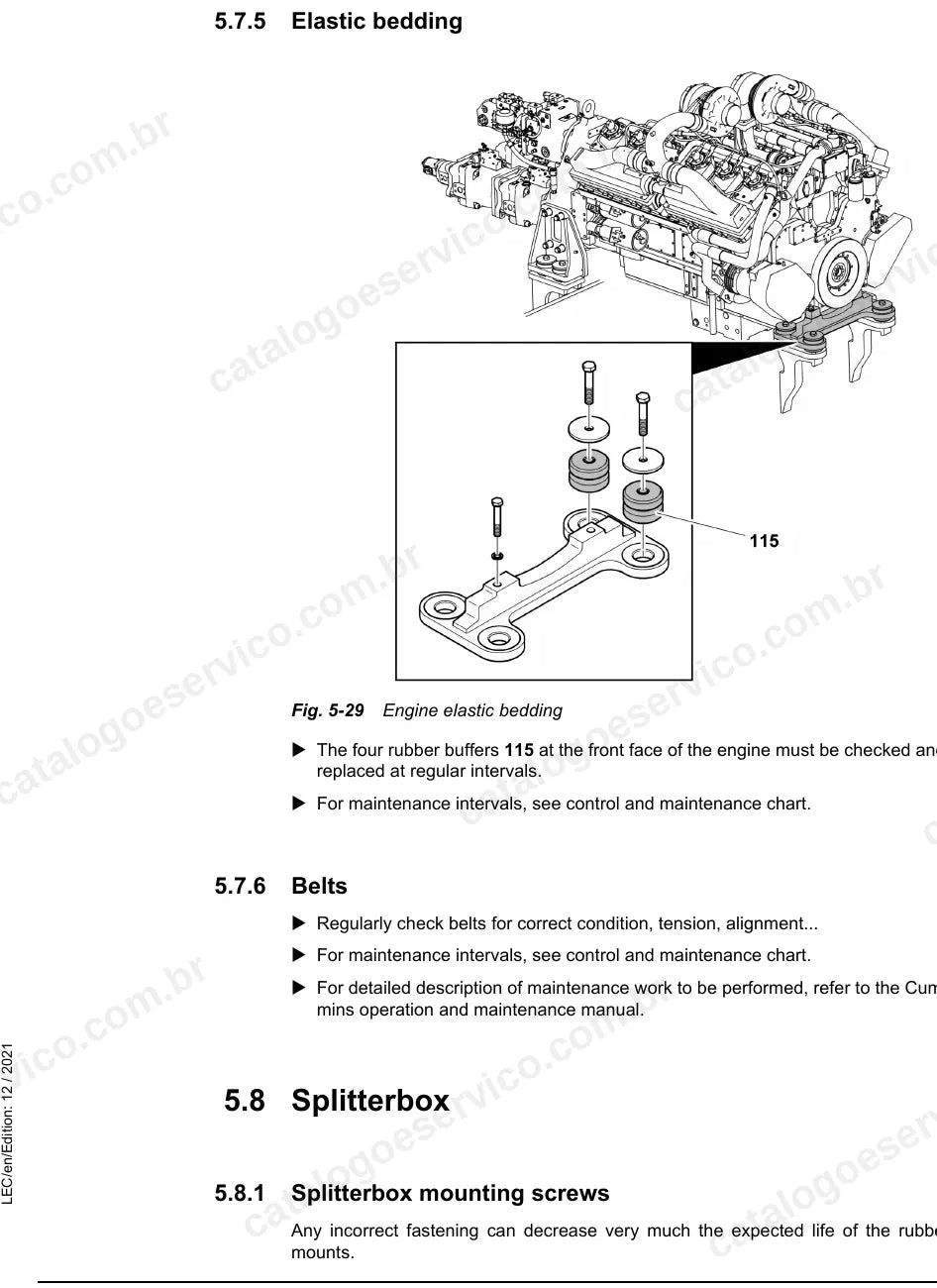

- Torques de fixação do motor (M20 a 560 Nm, M24 a 965 Nm e M30 a 1.920 Nm) e verificação dos coxins elásticos.
- Pesos de içamento: motor com 4.100 kg, bloco de válvulas com 2.079 kg, redutor de giro com 944 kg e caixa de bombas com 1.414 kg.
O que este manual cobre
- Generalidades, torques padrão e solda
- Procedimentos de trabalho seguro e análise de risco
- Dados técnicos, primeira partida e regulagens
- Manual de operação e manutenção
- Ferramental
- Motor diesel Cummins QSK 38
- Hidráulica de trabalho e de translação
- Sistema de giro
- Sistema de arrefecimento
- Lubrificação centralizada

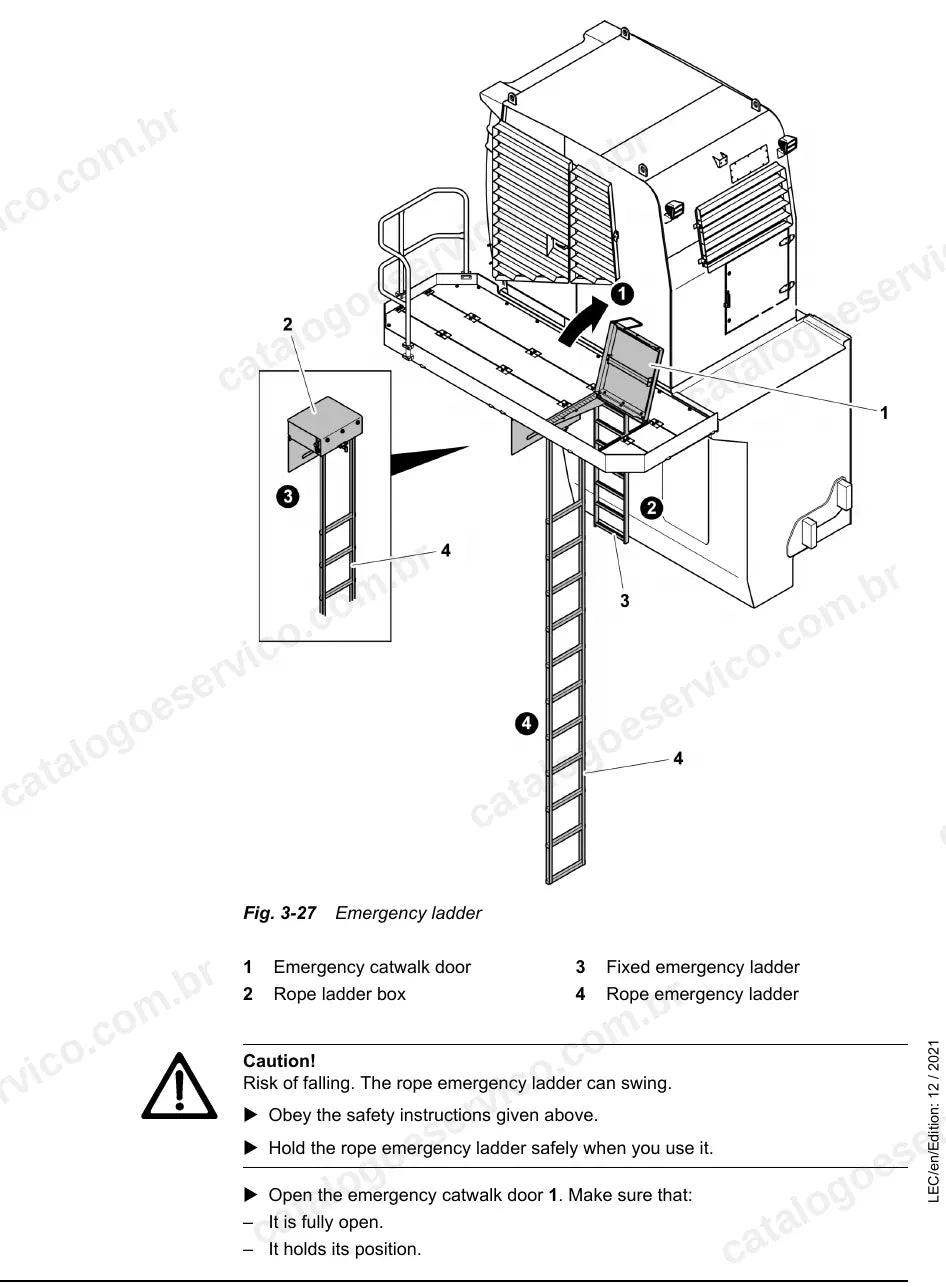

- Escada de acesso e estação de serviço
- Tensionamento das esteiras

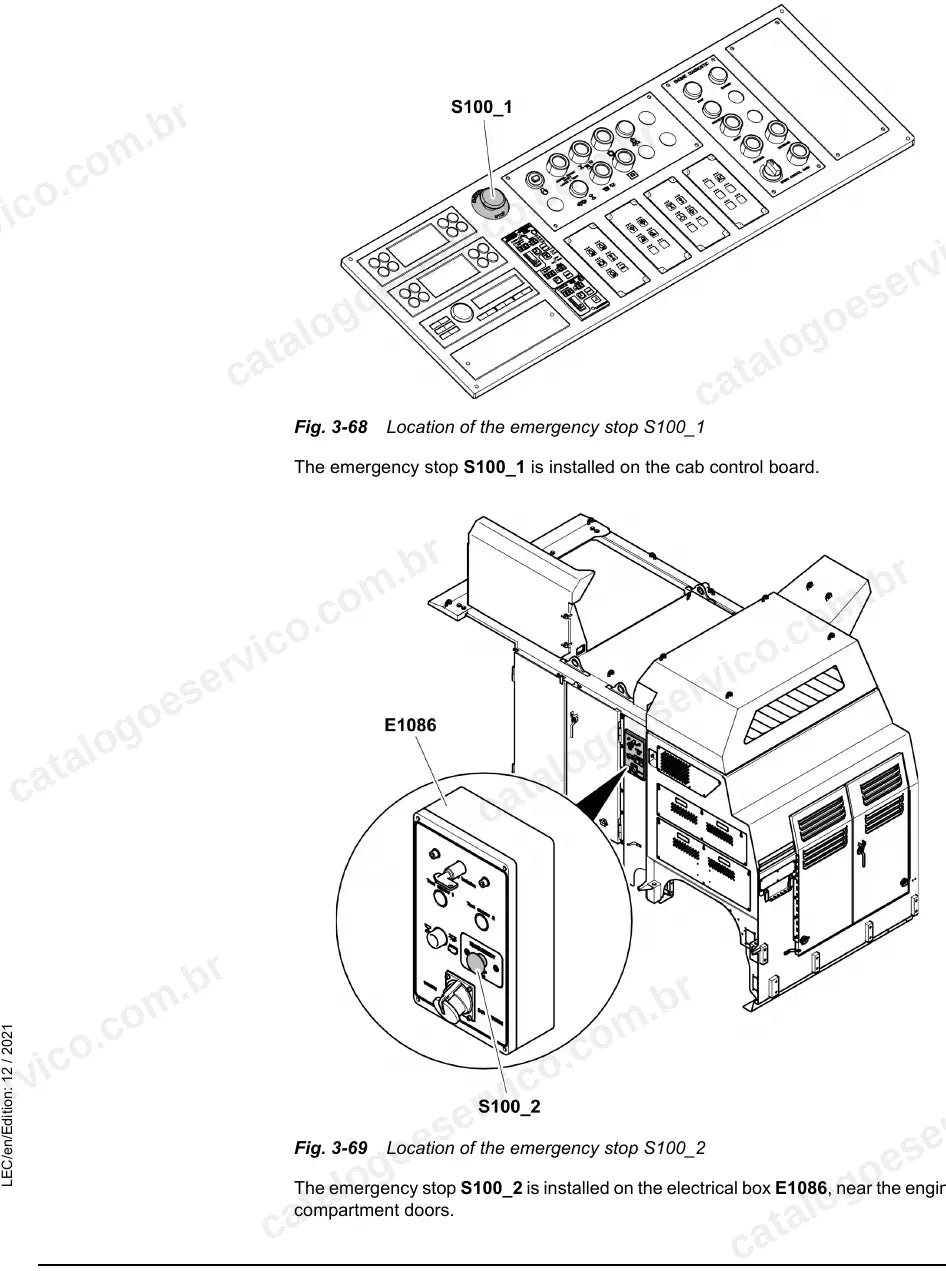

- Sistema elétrico e Liebherr Assistance Systems
- Estrutura superior, material rodante e equipamento
- Aquecimento, ar-condicionado e supressão de incêndio
- Esquemas hidráulicos, de lubrificação e elétricos
Por que vale a pena
- Folha de regulagem com valores nominais e procedimentos para bombas de trabalho, giro, arrefecimento, válvulas e mudança de cilindrada da translação.
- Desmontagem e montagem de componentes com torques de aperto de fábrica e pontos de içamento.
- Diagnóstico de falhas do sistema elétrico e dos demais sistemas, com causas e correções.
- Esquemas completos para acompanhar cada circuito hidráulico e elétrico durante o reparo.
Para quem é
Indicado para mecânicos e eletricistas de mineradoras, oficinas de equipamentos pesados e prestadores de serviço que atendem a R 9200 diesel em lavra de minério e carga de caminhões, e precisam dos valores de fábrica para manter a máquina disponível.
Perguntas frequentes
Serve para qual R 9200?
Para a R 9200 a diesel, tipo 410, a partir do número de série 40001, com equipamento retro (backhoe) ou frontal (shovel). A R 9200 E elétrica tem manual separado.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas hidráulicos e elétricos?
Sim. O capítulo de esquemas traz hidráulica, lubrificação centralizada (SKF/Lincoln e Beka), sistema elétrico e kit de partida a frio.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
