Com 2.909 páginas em inglês, o Manual de Serviço Liebherr R9400-1629 é a documentação técnica oficial em PDF da escavadeira hidráulica de mineração R 9400, fabricada pela Liebherr-Mining Equipment Colmar. São 21 capítulos com trabalho seguro, dados técnicos, manutenção operacional, ferramental, motor Cummins QSK 50, hidráulica de equipamento e translação, giro, arrefecimento, lubrificação, sistema elétrico, sistema pneumático, partes mecânicas, ar-condicionado, supressão de incêndio, auxílio de partida a frio e esquemas — para as versões com equipamento retro (backhoe) e frontal (shovel).
Versão de dezembro de 2021 para a R 9400 a partir do número de série 31279, com motor Cummins QSK 50 de 16 cilindros e 1.250 kW (Tier 2 ou Tier 4f / Stage V), conjunto de bombas principais em duas execuções — Rexroth A20 VO 520 ou Liebherr DPVD 550 —, giro com bomba dupla A4 VG 180 e capítulos próprios de sistema pneumático e kit de partida a −30 °C.
Destaques deste material
- Dados da máquina: 347 t com retro e 355 t com frontal, forças de escavação/desagregação de 965/1.000 kN (retro) e penetração máxima de 1.545 kN (frontal).
- Motor Cummins QSK 50: 50,3 l, 1.250 kW a 1.800 rpm, torque máximo de 7.288 Nm a 1.500 rpm e folga de válvulas de 0,36/0,69 mm.
- Circuito principal com 1.012 kW de potência de bombas, vazão de 3.004 l/min (Rexroth) ou 3.180 l/min (Liebherr), 320 ±5 bar nas válvulas primárias e 4.200 l de óleo no sistema.
- Giro com duas bombas de 225 kW, dois redutores SAT 450/207, coroa ROD 1704 DJ, pressão de trabalho de 350 ±5 bar e pressão de freio de 30 ±1 bar.
- Sistema pneumático com esquema, localização de componentes, diagnóstico de falhas e ajuste da pressão de operação e das válvulas de segurança.
- Auxílio de partida opcional com kit para −30 °C, localização dos componentes e procedimento de regulagem do temporizador.
O que este manual cobre
- Informações gerais e trabalho seguro
- Dados técnicos e içamento de componentes
- Manutenção operacional e manual de operação
- Ferramental
- Motor diesel
- Sistemas hidráulicos de equipamento e translação
- Sistema de giro
- Sistema de arrefecimento
- Sistema de lubrificação centralizada
- Escada de acesso e alçapão de serviço
- Tensionamento das esteiras

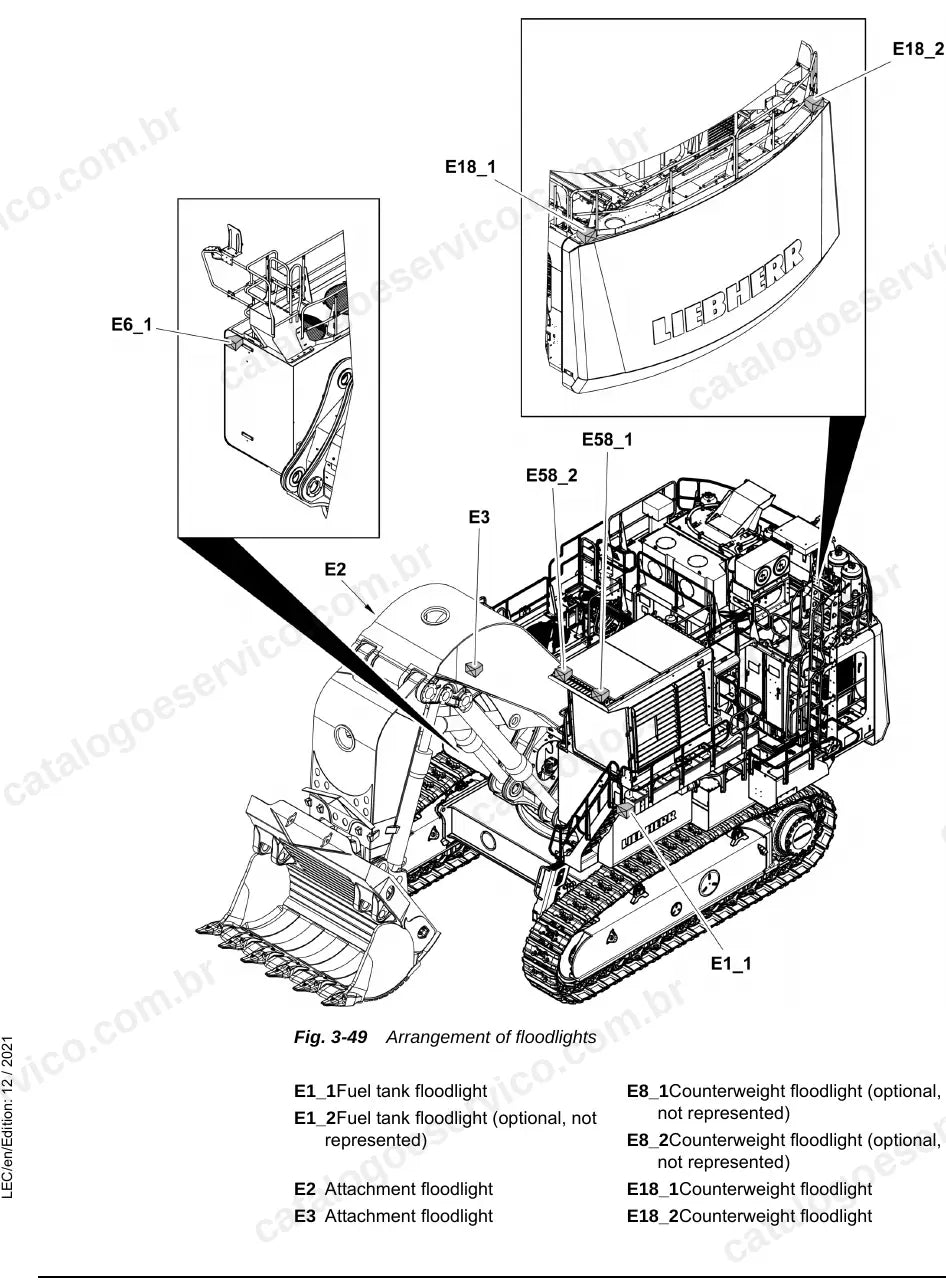

- Sistema elétrico
- Sistema pneumático
- Superestrutura, material rodante e equipamento: partes mecânicas
- Ar-condicionado, supressão de incêndio e auxílio de partida
- Esquemas hidráulicos, pneumáticos, de lubrificação e elétricos
Por que vale a pena
- Valores de ajuste do giro, das bombas principais e do sistema pneumático, com tolerâncias e sequência de regulagem.

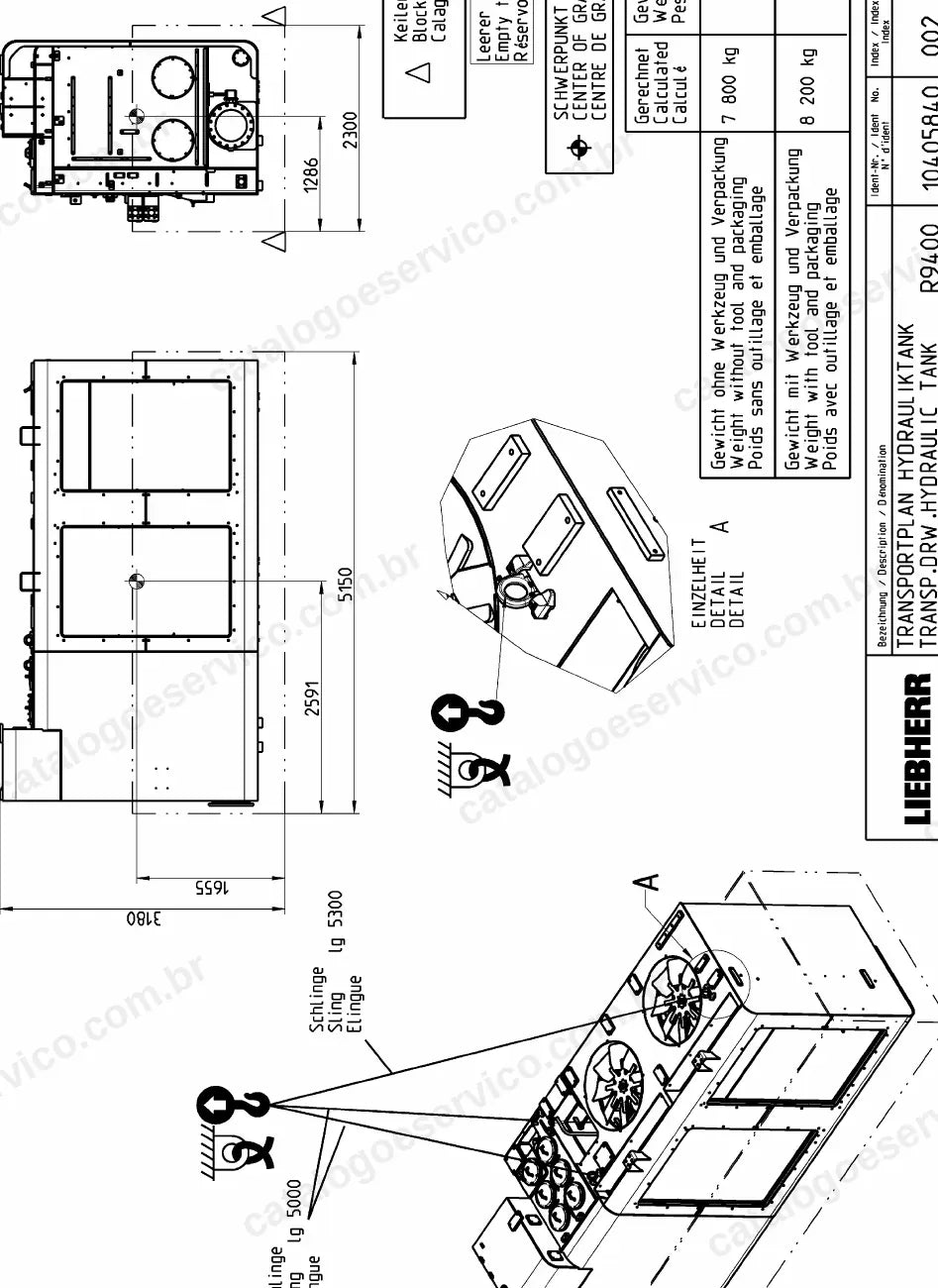

- Remoção e instalação de componentes de grande porte, com planos de transporte, pesos e pontos de içamento.
- Descrição de funcionamento e diagnóstico de falhas por sistema, com listas de códigos de erro.

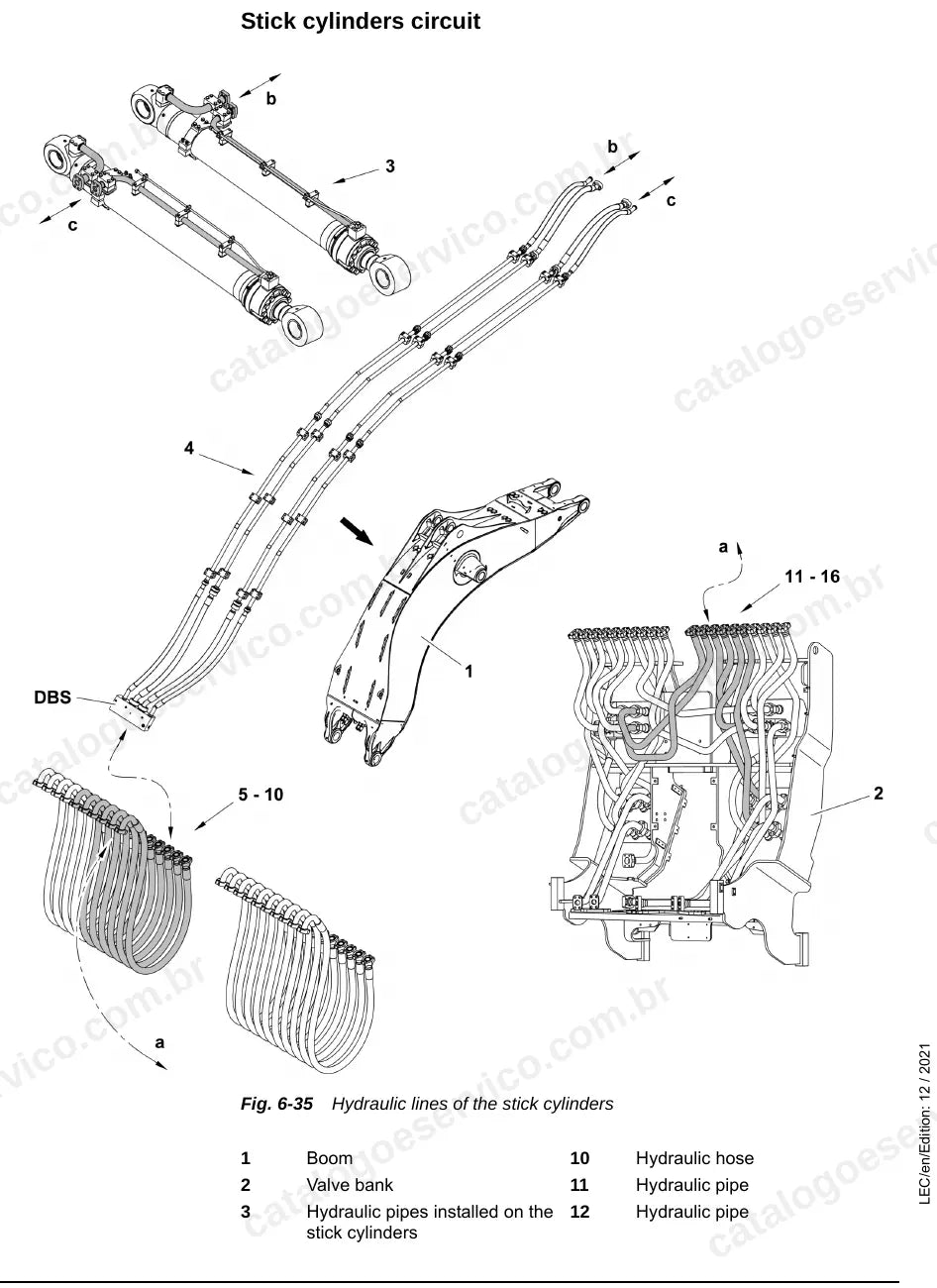

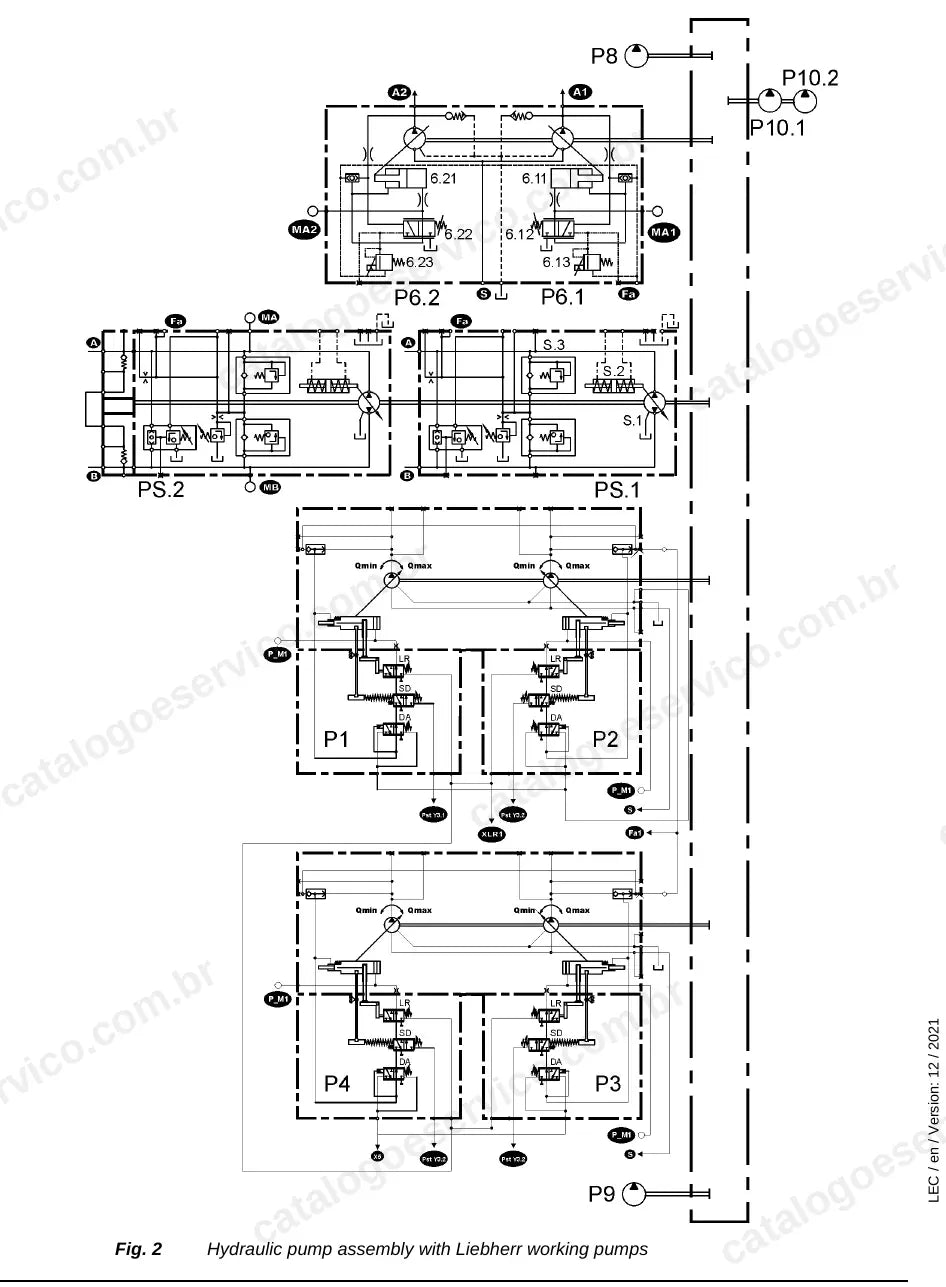

- Esquemas e descrição dos componentes hidráulicos com as instruções de regulagem da R 9400.
Para quem é
Indicado para equipes de manutenção de mineradoras, mecânicos de campo e prestadores de serviço que trabalham com a escavadeira R 9400 em operações de carga de caminhões fora de estrada e precisam dos valores de fábrica para manter a máquina disponível.
Perguntas frequentes
Serve para qual série?
Para a escavadeira de mineração Liebherr R 9400, tipo 1629, a partir do número de série 31279, nas versões com equipamento retro (backhoe) e frontal (shovel).
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas hidráulicos e elétricos?
Sim. O capítulo de esquemas traz o sistema hidráulico com instruções de regulagem, o sistema pneumático, a lubrificação centralizada, o sistema elétrico e o auxílio de partida.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
