Para a oficina que atende a compacta L508, o Manual de Serviço Liebherr L508-1853 é o documento técnico oficial em PDF, com 332 páginas em inglês, da pá carregadeira L508 nas versões Compact e Speeder, fabricada pela Liebherr-Werk Bischofshofen. Reúne dados técnicos, plano de manutenção, abastecimento, lubrificantes, coleta de amostras de fluidos, tarefas de manutenção ilustradas, visões gerais da hidráulica, direção e freios e os esquemas elétricos.
Na L508-1853 a caçamba chega a 1,0 m³, a força de desagregação a 57–58 kN e o peso operacional a 5.700 kg, com pneus 400/70R18, bomba de trabalho KP30 de 31,4 cm³, transmissão com relação 1,92 e eixos tipo 128 com relação total de 19,5 ou 13,41.
Destaques deste material
- Carga de tombamento de 4.400 kg em linha reta e 3.900 kg articulada com o braço padrão, e altura de descarga de até 3.180 mm com o braço alto.
- Bomba de trabalho KP30 de 31,4 cm³, com 280 bar contínuos, e alívios secundários de 265 ±5 bar na elevação.
- Versões Compact (motor de 44,5 kW e motor de translação de 80 cm³) e Speeder (52 kW e 110 cm³).
- Eixos tipo 128 com relação de diferencial de 3,25 ou 2,23 e eixo traseiro de 310 kg com caixa.

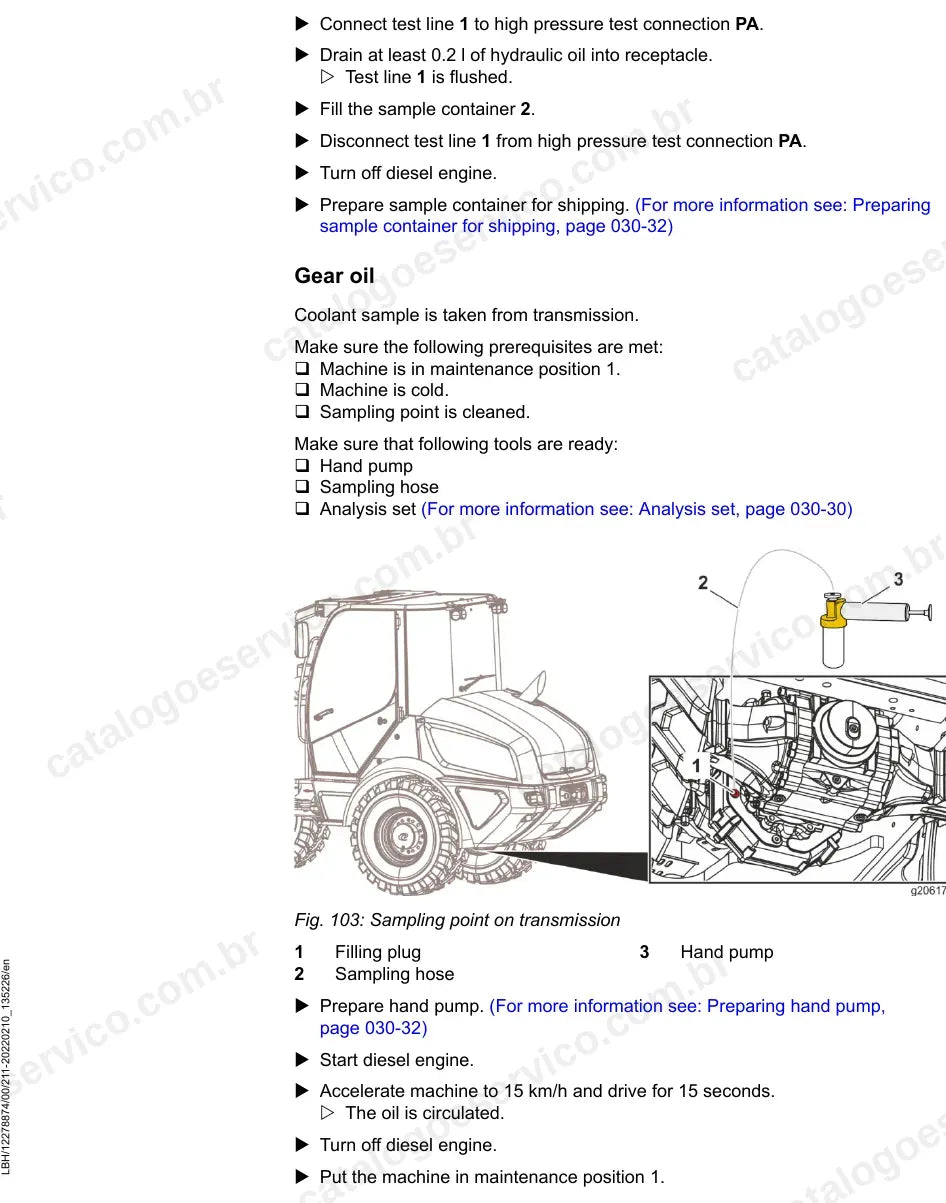

- Coleta de amostras de óleo hidráulico pelo ponto de teste PA e de óleo da transmissão com bomba manual.
- Abastecimento por versão: 7,5 l de óleo do motor, 71 l no sistema hidráulico e 6,5 a 7 l nos eixos.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Torques de aperto e diretrizes de conservação
- Dados técnicos (máquina, caçamba 4 em 1, garfo pallet e componentes)
- Plano de manutenção e inspeção
- Abastecimento e lubrificantes
- Análise de fluidos e tarefas de manutenção
- Hidráulica de trabalho
- Hidráulica de translação
- Componentes hidráulicos e tanque
- Sistema de direção
- Sistema de freios
- Sistema elétrico e esquemas elétricos
Por que vale a pena
- Dados de ajuste do bloco de comando, do servostato e das unidades de freio/inching de cada versão.
- Torques de aperto de cilindros, bujões, eixos e fixações conforme as normas Liebherr.

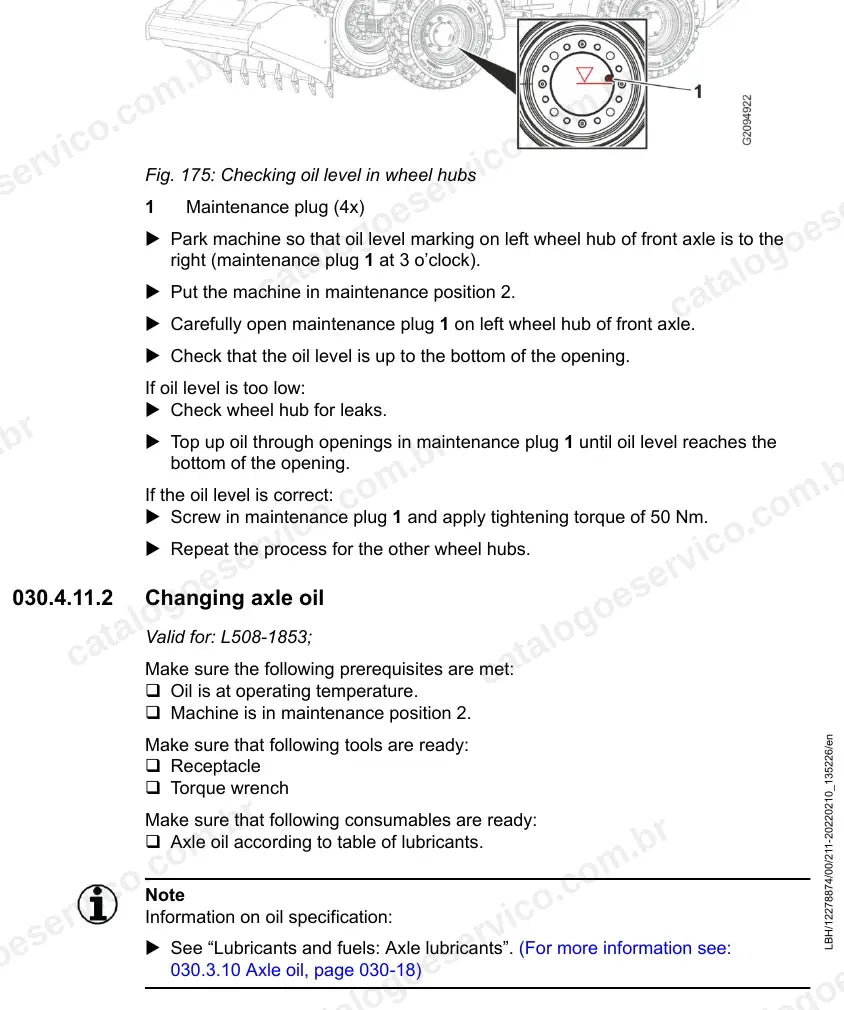

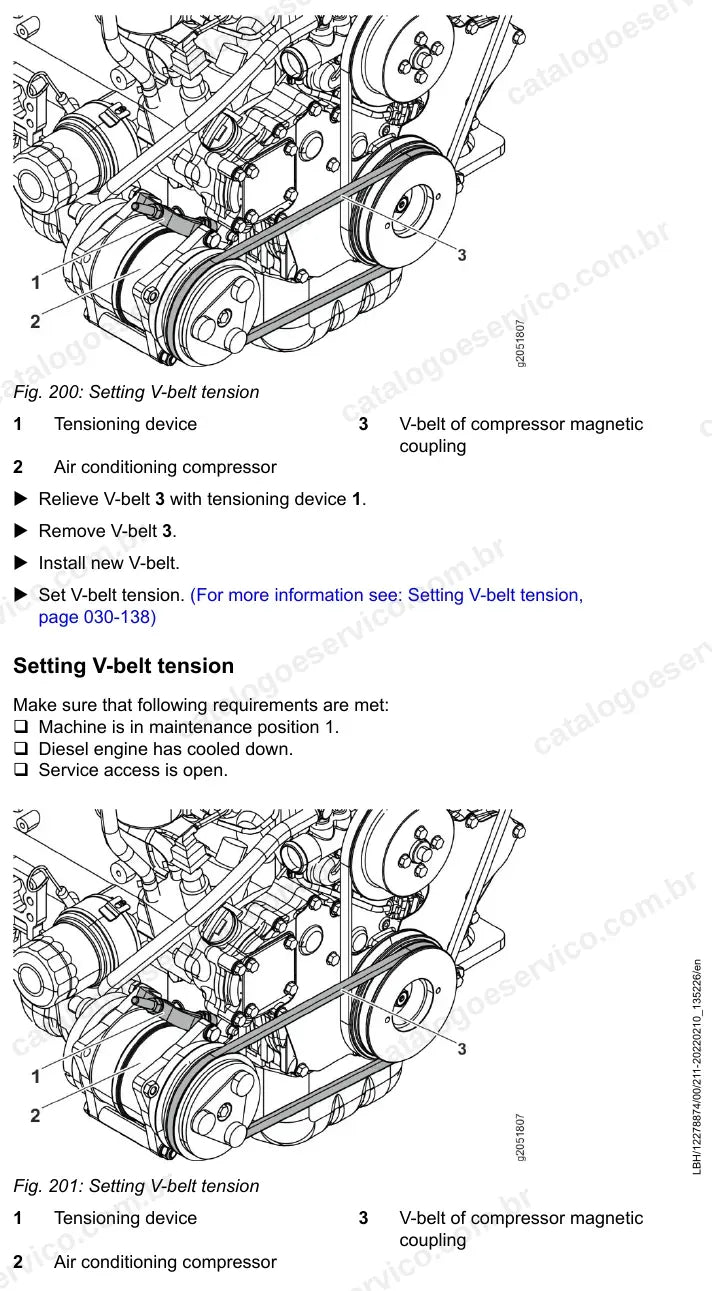

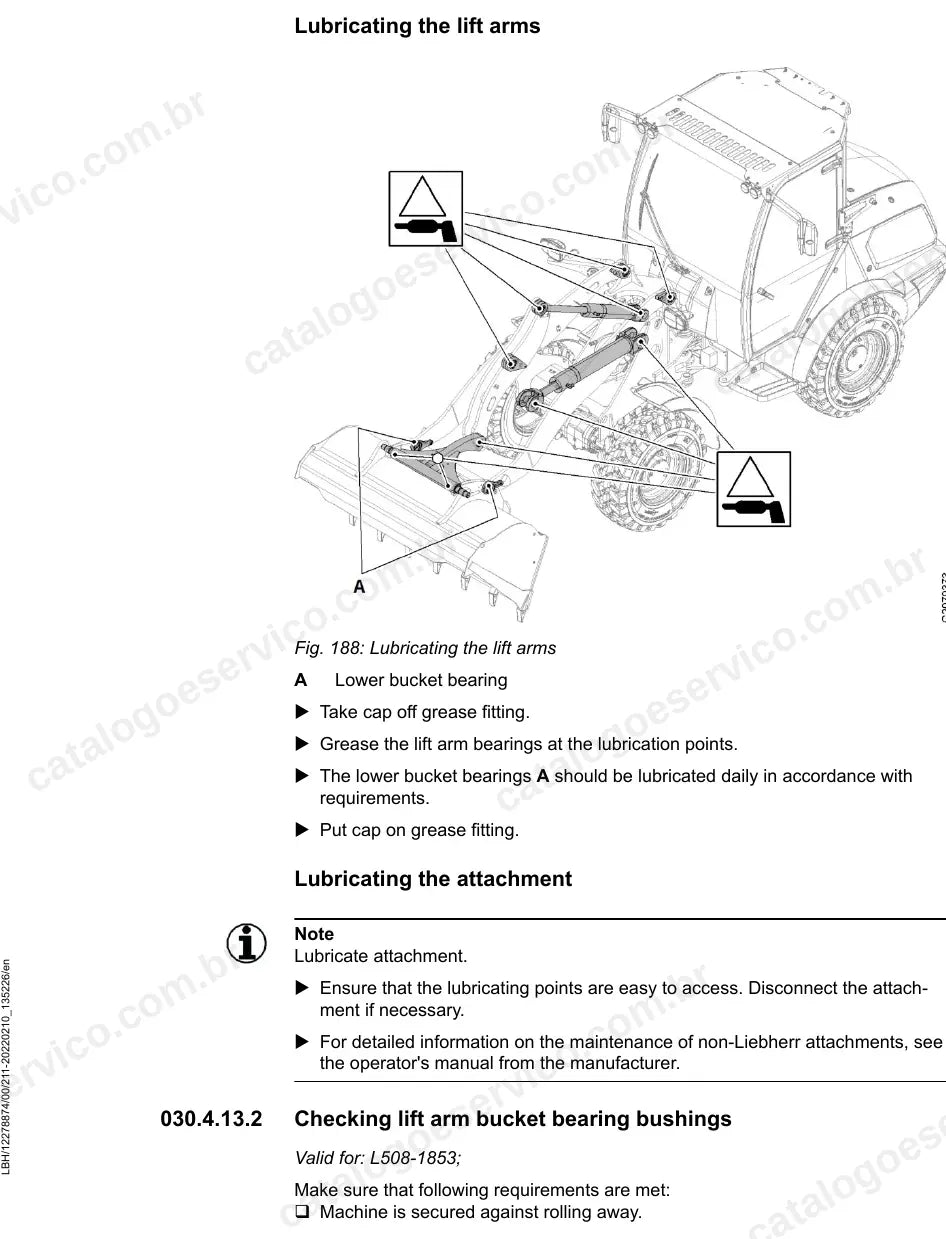

- Manutenção passo a passo de eixos e cubos de roda, braços de elevação, correias e ar-condicionado.
- Esquemas elétricos completos para rastrear sensores, central do motor e opcionais.
Para quem é
Indicado para oficinas, mecânicos de campo, locadoras e frotistas que usam a L508 em obras, pátios de material e agricultura e precisam dos dados de fábrica para manter a máquina em dia.
Perguntas frequentes
Serve para qual L508?
Para a L 508-1853 nas versões Compact e Speeder; os dados que mudam entre elas vêm separados.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas elétricos?
Sim. Traz os esquemas elétricos da máquina, além de diagramas da hidráulica de trabalho e da direção.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
