Descrição
Especificações
Duas versões, um só livro: o Manual de Serviço Liebherr L506-1852 é o documento técnico oficial em PDF, com 334 páginas em inglês, da pá carregadeira compacta L506 nas configurações Compact e Speeder, produzida pela Liebherr-Werk Bischofshofen. Ele traz segurança e ferramentas especiais, dados técnicos de cada versão, plano de manutenção, abastecimento, lubrificantes, tarefas de manutenção passo a passo, visões gerais da hidráulica, da direção e dos freios e os esquemas elétricos.

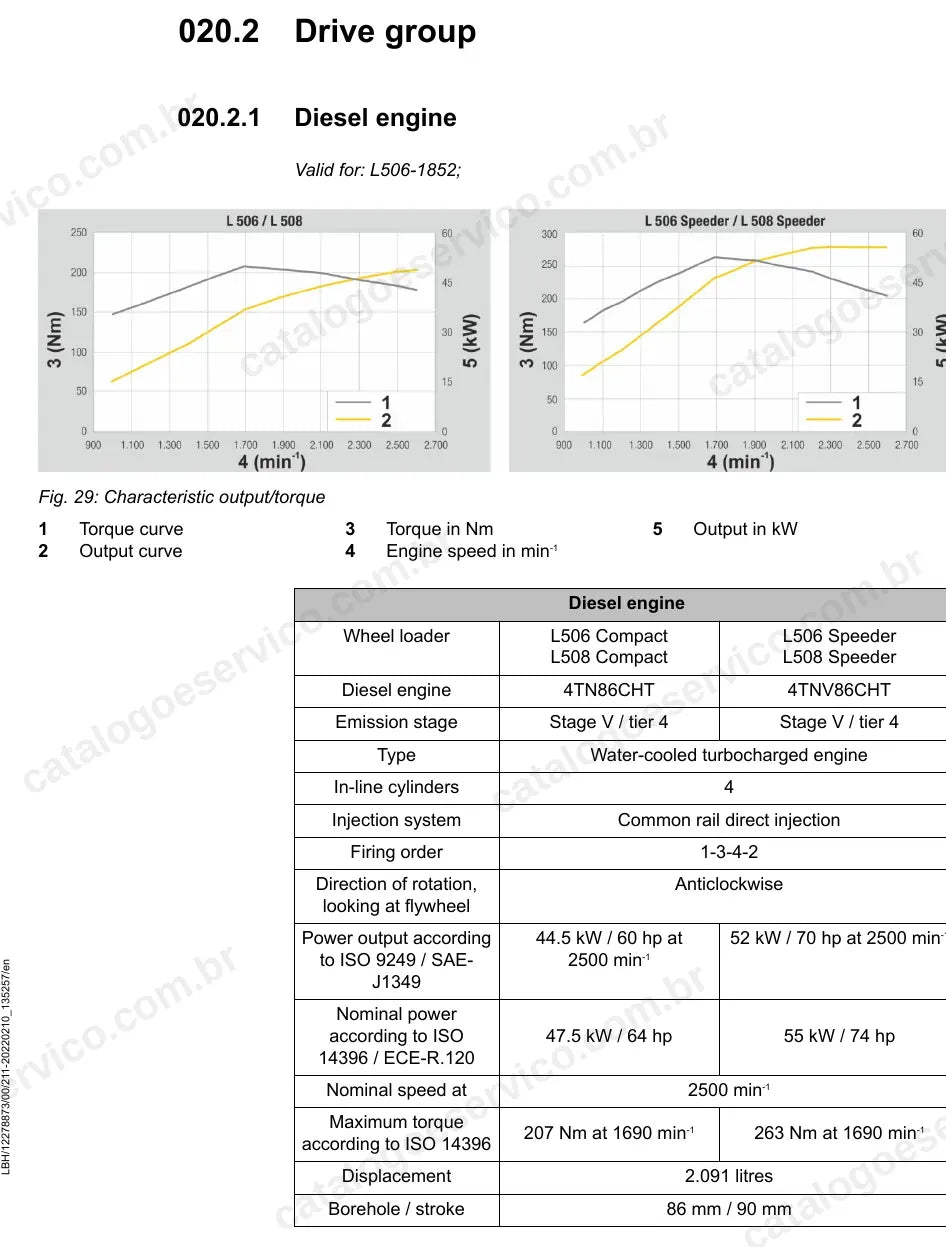

O que distingue a L506-1852 é a divisão Compact/Speeder: a L506 Compact usa motor 4TN86CHT de 44,5 kW (207 Nm) e motor de translação de 80 cm³, enquanto a Speeder tem 4TNV86CHT de 52 kW (263 Nm), motor de translação de 110 cm³, unidade de freio/inching própria e eixos com relação total de 13,38.
Destaques deste material
- Motores turbo de 2,091 litros e 4 cilindros, Stage V / Tier 4: 44,5 kW na Compact e 52 kW na Speeder, ambos a 2.500 rpm.
- Bomba de trabalho KP30 de 27,4 cm³, com 280 bar contínuos e picos de até 320 bar.
- Translação hidrostática com bomba H1 de 45 cm³ e motores de 80 cm³ (Compact) ou 110 cm³ (Speeder).
- Unidades de freio/inching 027114MN (120 bar) e 047119MN (150 bar, com sensor de ângulo de dois canais).
- Eixos C08 com diferencial autoblocante e relação total de 19,62 ou 13,38, conforme a versão.
- Caçamba de 0,8 m³ no braço padrão e 0,7 m³ no braço alto (High lift), com 4.970 e 4.920 kg de peso operacional.
O que este manual cobre
- Segurança e ferramentas especiais
- Torques de aperto e conservação
- Dados técnicos por versão (Compact e Speeder)
- Plano de manutenção e inspeção
- Abastecimento e lubrificantes
- Tarefas de manutenção
- Hidráulica de trabalho e ride control
- Hidráulica de translação
- Sistema hidráulico e tanque
- Direção
- Freios e unidade de inching
- Sistema elétrico e esquemas elétricos
Por que vale a pena
- Valores de ajuste das válvulas de alívio do bloco de comando e pressões máximas das bombas, separados por versão quando mudam.
- Torques de aperto de cilindros, eixos e parafusos conforme as normas Liebherr.
- Sequências de manutenção com remoção do filtro de partículas, verificação de folga de válvulas, troca de óleo e análise de fluidos.
- Esquemas elétricos completos, com central do motor, filtro de partículas, telemetria e funções adicionais opcionais.
Para quem é
Feito para oficinas, mecânicos de campo e locadoras que atendem frotas mistas de L506 Compact e Speeder em construção civil, paisagismo e agronegócio.
Perguntas frequentes
Serve para a L506 Compact e para a Speeder?
Sim. O manual cobre a L 506-1852 nas duas versões, com os dados de motor, translação, freios e eixos separados para cada uma.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas elétricos?
Sim. Traz os esquemas elétricos da máquina, além de diagramas da hidráulica de trabalho e da direção.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
Produtos relacionados
- Manual de Serviço Liebherr L504-1851 Pá Carregadeira — 320 Páginas em PDF
- Manual de Serviço Liebherr L508-1853 Pá Carregadeira — 332 Páginas em PDF
- Manual de Serviço Liebherr L506-1816 Pá Carregadeira — 614 Páginas em PDF
- Manual de Serviço Liebherr L506-1577 Pá Carregadeira — 532 Páginas em PDF
- Manual de Serviço Liebherr L508-1817 Pá Carregadeira — 614 Páginas em PDF
Entrega e atendimento
Arquivo digital em PDF, liberado para download após a aprovação do pagamento, com emissão de nota fiscal. Ficou com alguma dúvida antes de comprar? Fale com a gente pelo WhatsApp (62) 99846-7503 ou pelo e-mail contato@catalogoeservico.com.br.
