O Manual de Serviço Liebherr L504-1851 é o documento técnico oficial em PDF, com 320 páginas em inglês, da pá carregadeira compacta L504 Compact, fabricada pela Liebherr-Werk Bischofshofen. O conteúdo vai das instruções de segurança e ferramentas especiais aos dados técnicos completos, plano de manutenção e inspeção, tabelas de abastecimento, especificação de lubrificantes, tarefas de manutenção passo a passo, visões gerais da hidráulica de trabalho, de translação, da direção e dos freios, e esquemas elétricos.
A L504-1851 tem uma única versão, a Compact: motor de 4 cilindros aspirado de 2,19 litros e 32 kW com filtro de partículas, tração hidrostática com bomba MP1 de 32 cm³ e motor de 60 cm³, freio a tambor e caçamba de 0,7 m³ para 4.600 kg de peso operacional.
Destaques deste material

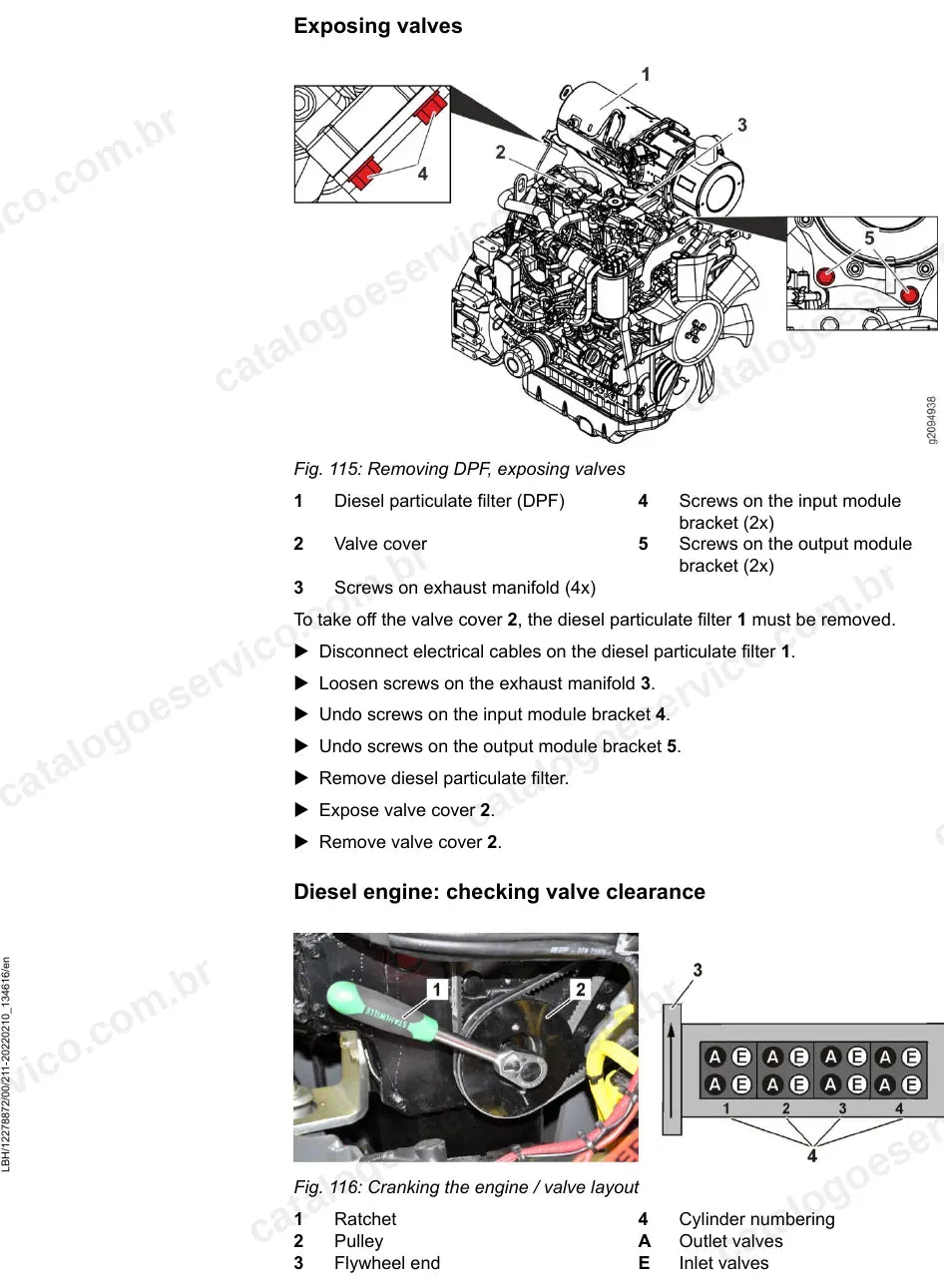

- Motor 4TNV88C aspirado: 32 kW a 2.650 rpm, 140 Nm a 1.950 rpm, folga de válvulas de 0,2 mm a frio e acesso às válvulas com remoção do filtro de partículas.
- Bomba de trabalho de engrenagens PHP20 de 24,3 cm³, com 250 bar contínuos e alívios secundários de 265 ±5 bar na elevação e 255 ±5 bar na inclinação.
- Translação hidrostática: bomba de pistões axiais MP1 de 32 cm³ com bomba de alimentação de 9 cm³ e motor H1 de cilindrada variável de 60 cm³.
- Direção com servostato OSPU 125/375 LS, pressão máxima de 185 ±5 bar e função de emergência integrada.
- Torques do cilindro de elevação: 800 Nm no mancal da haste, 450 Nm no pistão e 150 Nm na porca do pistão.

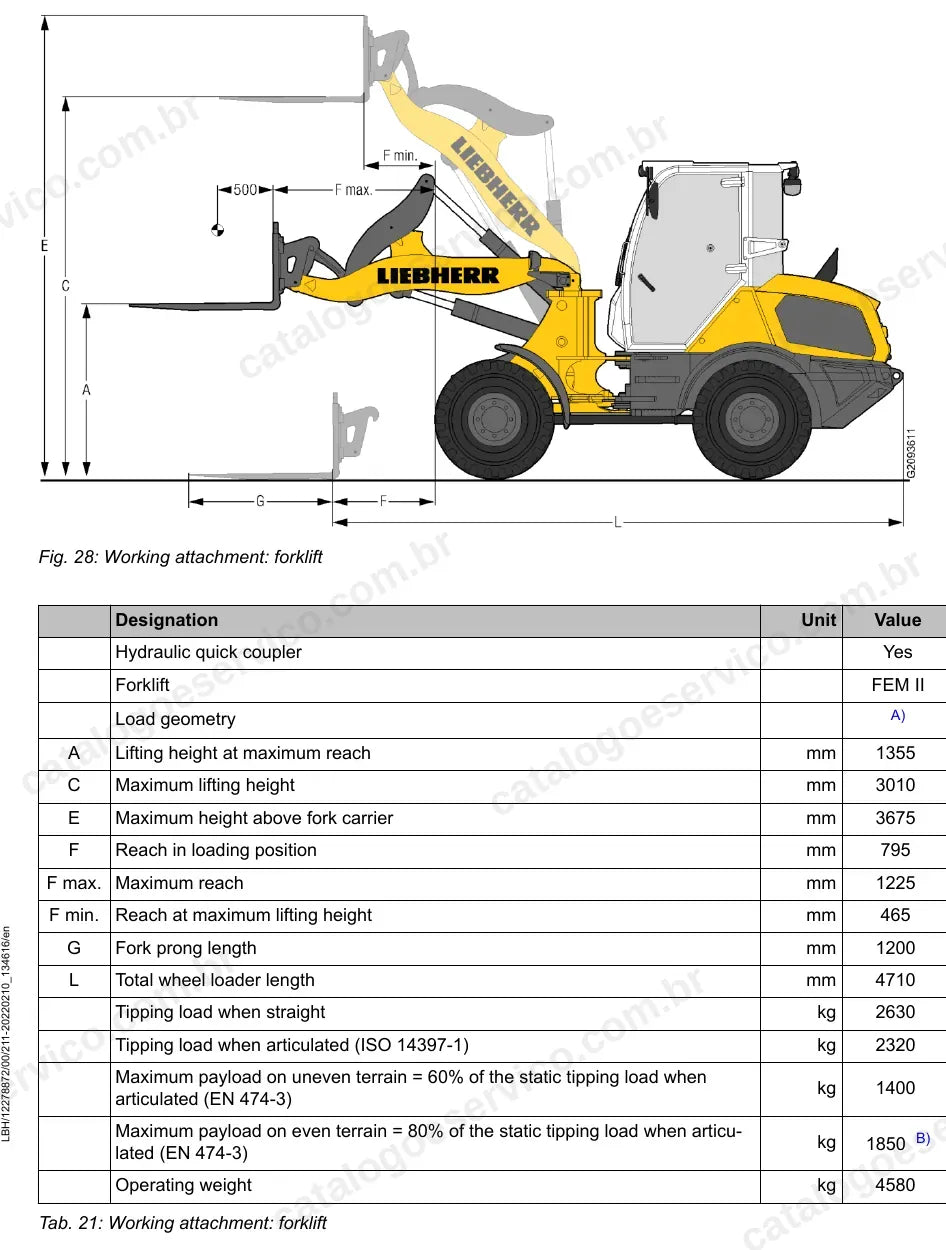

- Tabela de pneus aprovados com pressões recomendadas por eixo e dados de garfo pallet com carga útil de até 1.850 kg em terreno plano.
O que este manual cobre
- Instruções de segurança
- Ferramentas especiais para manutenção e reparo
- Torques de aperto e normas Liebherr
- Diretrizes de conservação da máquina parada
- Dados técnicos da máquina, implementos e componentes

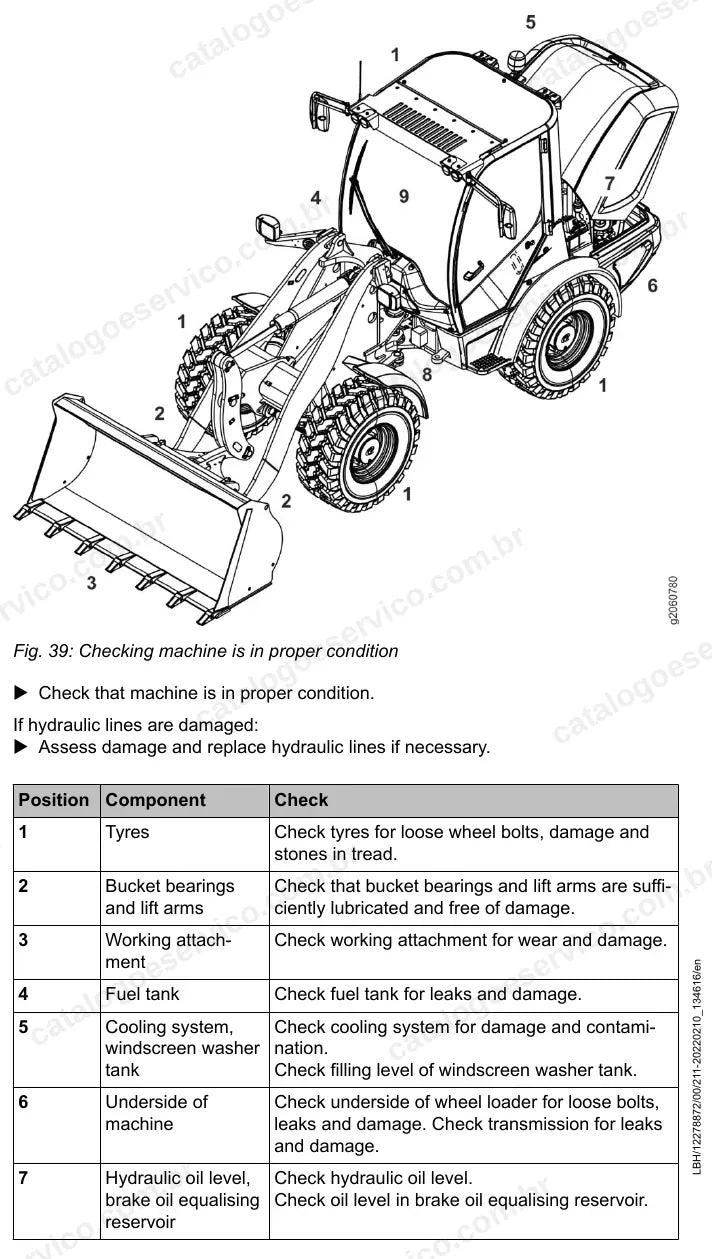

- Plano de manutenção e inspeção
- Abastecimento, lubrificantes e combustíveis

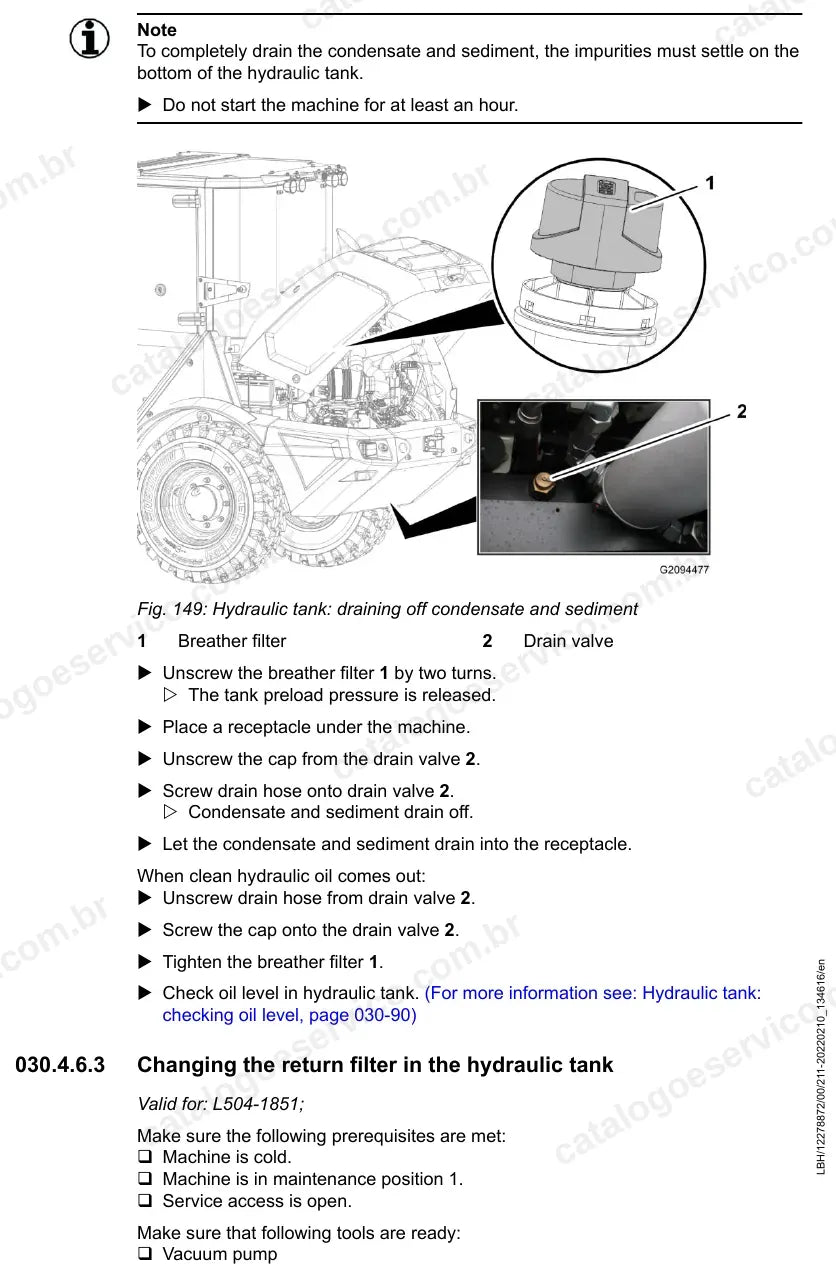

- Tarefas de manutenção (motor, arrefecimento, hidráulica, freios, eixos, cabine)
- Hidráulica de trabalho
- Hidráulica de translação
- Componentes hidráulicos e tanque
- Sistema de direção
- Sistema de freios
- Sistema elétrico e esquemas elétricos
Por que vale a pena
- Torques de aperto de cilindros, eixos e parafusos métricos conforme as normas Liebherr.
- Valores de ajuste das válvulas de alívio do bloco de comando, do servostato e da unidade de freio/inching.
- Sequências de manutenção passo a passo, como folga de válvulas, troca de correia, limpeza do filtro de partículas e troca de óleo dos eixos.
- Esquemas elétricos da máquina, incluindo central do motor, filtro de partículas, ar-condicionado e opcionais.
Para quem é
Indicado para oficinas, mecânicos de campo, locadoras e prefeituras que mantêm a L504 Compact em paisagismo, agricultura, obras urbanas e serviços municipais e querem os valores de fábrica à mão.
Perguntas frequentes
Serve para a L506 ou a L508?
Não. Este manual é da L 504-1851 Compact. A L506-1852 e a L508-1853 têm manuais próprios, com motores turbo e versões Compact e Speeder.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas elétricos?
Sim. O capítulo de sistema elétrico traz os esquemas elétricos da máquina, e os capítulos de hidráulica trazem diagramas da hidráulica de trabalho e da direção.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
