Para a L506 de geração 6, o Manual de Serviço Liebherr L506-1816 é o documento técnico oficial em PDF: 614 páginas em inglês editadas pela Liebherr-Werk Bischofshofen em outubro de 2021. Ele traz dados técnicos, manutenção com análise de fluidos, testes e regulagens, e a descrição de funcionamento de motor, arrefecimento, hidráulica de trabalho, translação hidrostática com seu sistema elétrico, direção, freios, eletrônica, eixos, cinemática em Z, cabine, lubrificação central e diagnóstico.
A L506-1816 atende o Stage V / Tier 4f com motor Yanmar 4TNV98C aspirado de 46 kW e 239 Nm a 1.430 rpm, injeção common rail e DPF. Nesta geração entram a central de controle A200, a vazão regulada, a proteção contra ruptura de tubulação e o ride control, e a bomba de trabalho muda de AZPN (até o nº 61366) para KP30.31D0 (a partir de 61367).
Destaques deste material
- Bomba de translação A4VG045 com 45,3 cm³ e até 102 l/min; motor de translação A6VM085 de eixo inclinado, de 23 a 85 cm³.
- Marcha lenta de 900 ±25 rpm e máxima em vazio de 2.330 ±25 rpm, com folga de válvulas de 0,2 mm a frio.

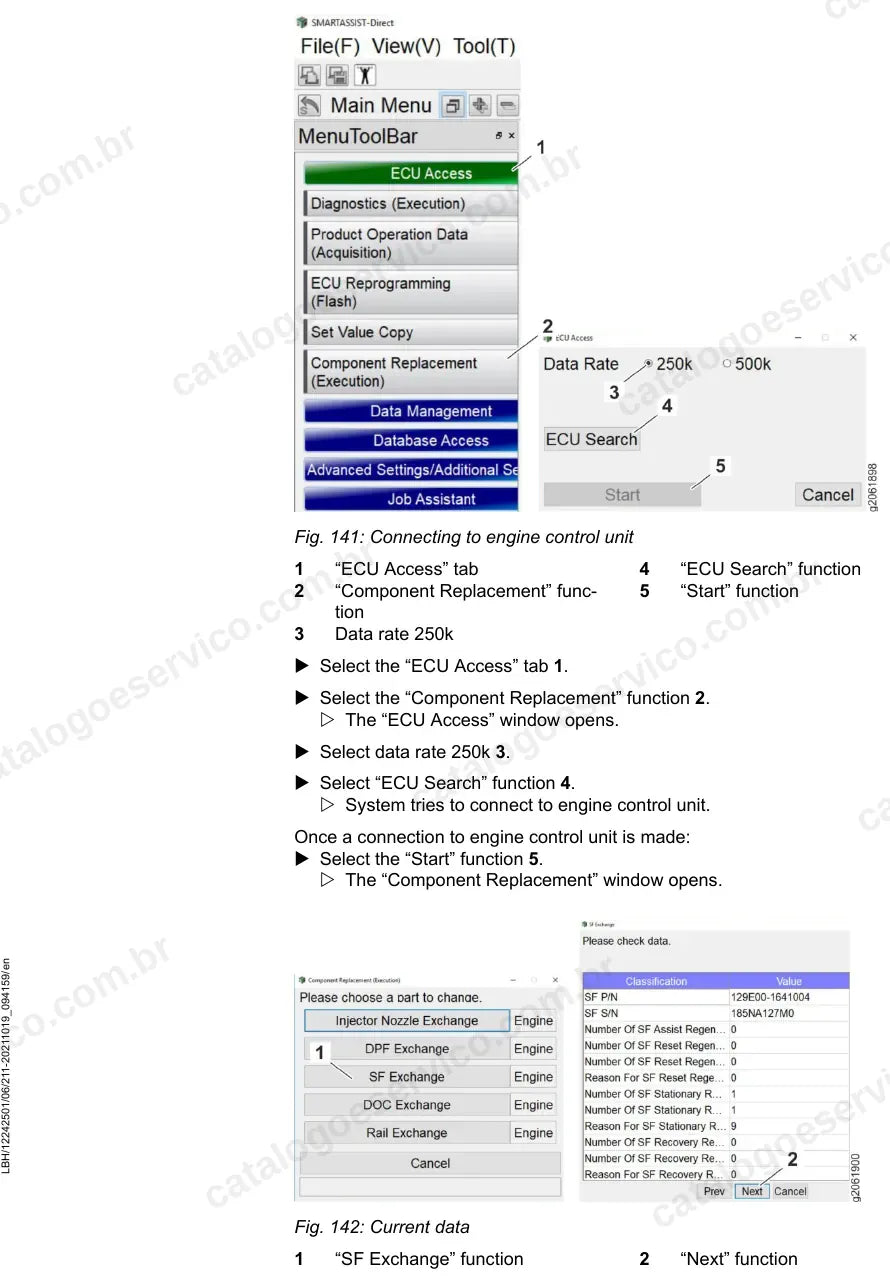

- Conexão à central do motor pela aba ECU Access do software SmartAssist-Direct para substituição de componentes.

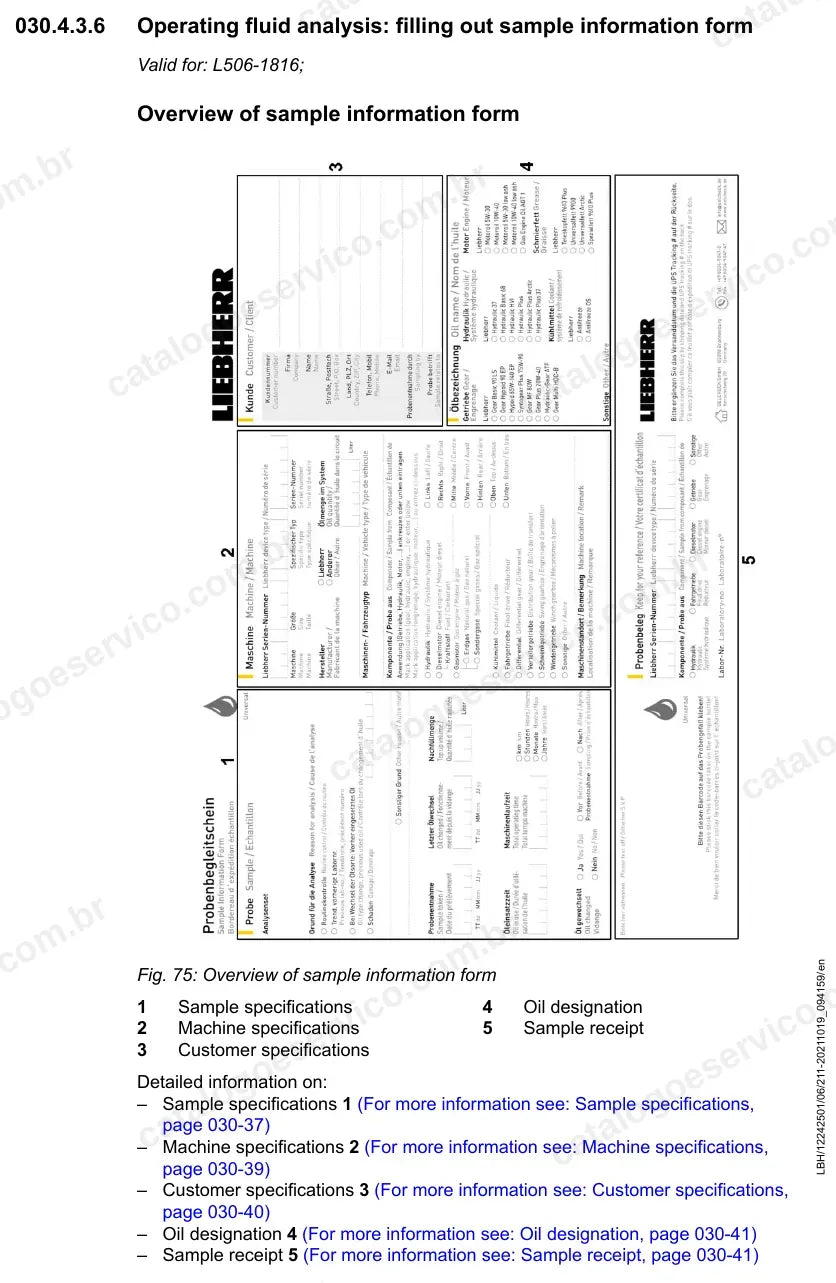

- Formulário de análise de fluidos operacionais com dados da amostra, da máquina e do óleo.
- Peso operacional de 5.180 kg com caçamba de 0,8 m³, 46 kN de força de desagregação e tanque de 50 l.
- Regeneração do DPF, ride control e proteção contra ruptura de tubulação descritos com componentes e funcionamento.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos
- Manutenção, testes e regulagens
- Grupo motriz (motor diesel e combustível)
- Sistema de arrefecimento
- Hidráulica de trabalho, ride control e vazão regulada
- Hidráulica de translação
- Componentes hidráulicos e tanque
- Sistema de direção
- Freio de serviço e de estacionamento
- Sistema elétrico
- Transmissão hidrostática e câmbio
- Eixos e cardãs
- Estrutura, braços de elevação em Z e engate rápido
- Cabine, aquecimento e ar-condicionado
- Lubrificação central automática
- Diagnóstico de falhas e solução de problemas
Por que vale a pena
- Testes e regulagens da bomba de translação (pressão de alimentação, válvula de controle, potência e corte de pressão) com valores nominais.
- Procedimentos de manutenção do motor Stage V e do DPF com torques de aperto, como o do bujão da válvula de alívio a 7 Nm.
- Diagnóstico pela central A200 e tabelas de falhas com causas e soluções.

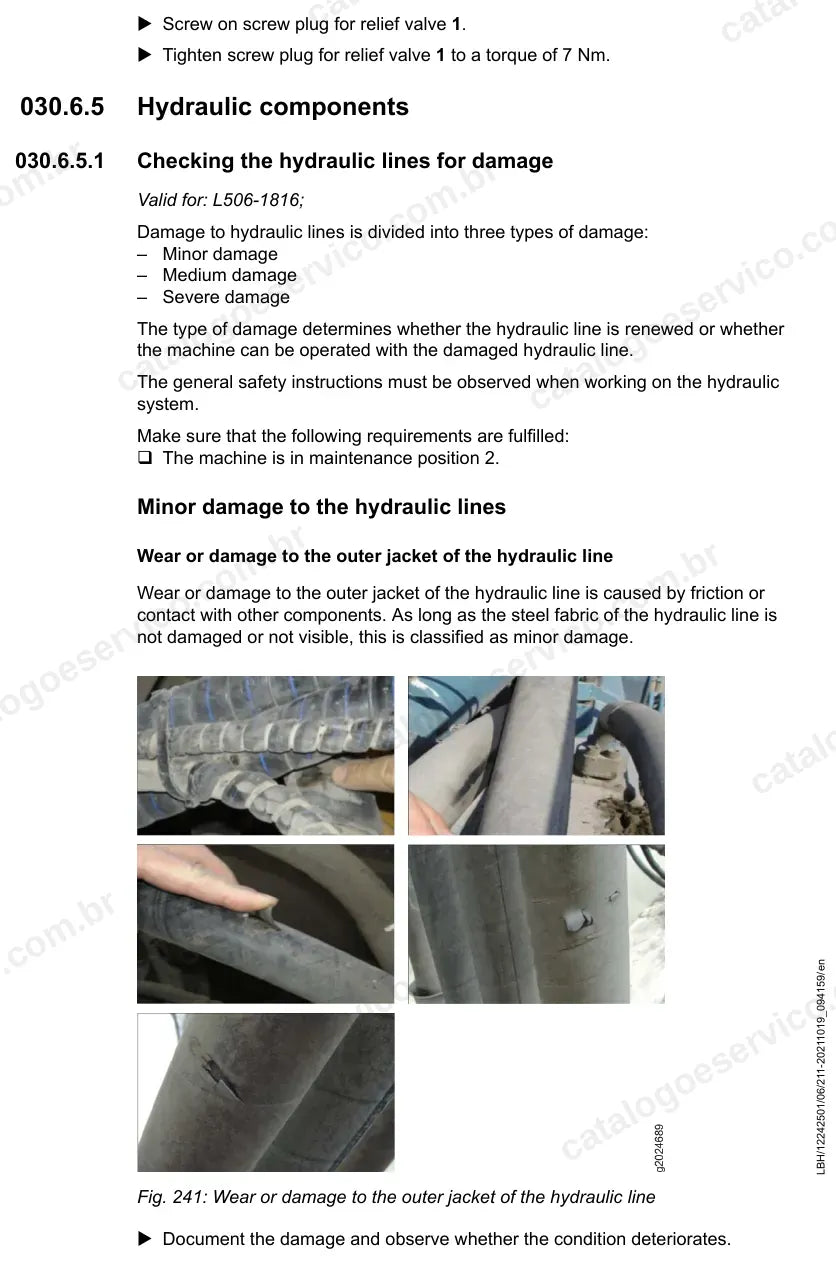

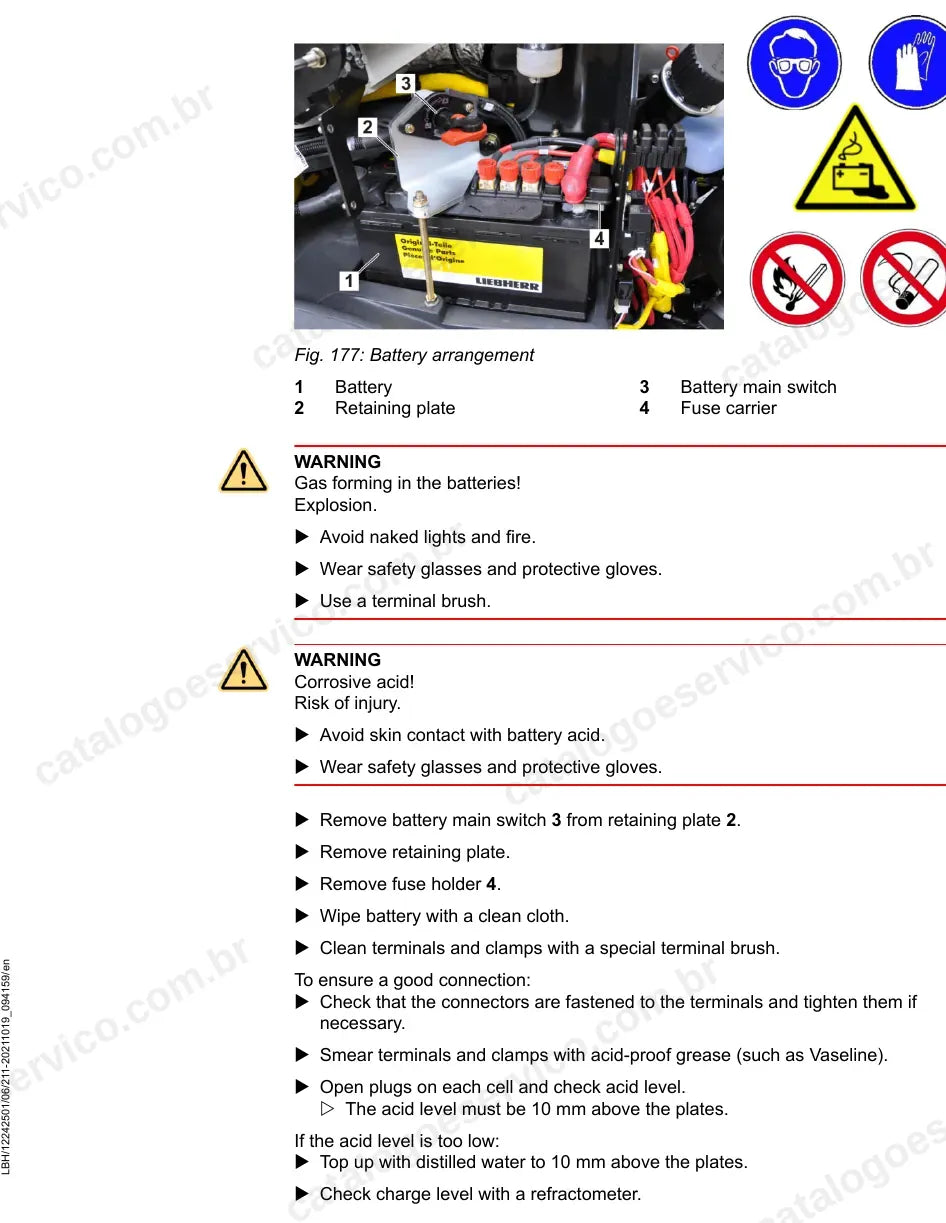

- Remoção e instalação de componentes de hidráulica, eixos, cabine e sistema elétrico na sequência de fábrica.
Para quem é
Para concessionárias, oficinas independentes, mecânicos de campo e locadoras que atendem a L506 de geração 6 em obras, agronegócio e serviços urbanos e precisam dos procedimentos de fábrica para o motor Stage V e a eletrônica da máquina.
Perguntas frequentes
Serve para qual versão da L506?
Para a L 506-1816 de geração 6, motor Yanmar Stage V; os pontos que mudam por número de série, como a bomba de trabalho a partir do nº 61367, vêm indicados.
Está em português?
Não. O conteúdo está em inglês técnico.
Tem diagramas hidráulicos e elétricos?
Sim. Inclui diagramas hidráulicos de funcionamento e o esquema elétrico com lista de componentes.
Como recebo?
Após a aprovação do pagamento, você faz o download do PDF. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
