A pá carregadeira L508 de geração 6 tem no Manual de Serviço Liebherr L508-1817 seu documento técnico oficial em PDF: são 614 páginas em inglês, edição de outubro de 2021 da Liebherr-Werk Bischofshofen. O livro cobre dados técnicos, manutenção com análise de fluidos, testes e regulagens e o funcionamento de motor Stage V, arrefecimento, hidráulica de trabalho, translação hidrostática e sua parte elétrica, direção, freios, eletrônica, eixos, cinemática em Z, cabine, lubrificação central e diagnóstico.
A L508-1817 combina motor Yanmar 4TNV98C aspirado de 50 kW e 237 Nm a 1.560 rpm, homologado Stage V / Tier 4f, com bomba de translação A4VG045 de até 111 l/min. A bomba de trabalho AZPN (78 l/min) vale até o nº 61366 e a KP30.31D0 a partir de 61367; a central de controle é a A200.
Destaques deste material
- Bomba de translação A4VG045 de 45,3 cm³ (até 111 l/min) e motor A6VM085 de eixo inclinado com 23 a 85 cm³.
- Cilindro de elevação de 120/60 mm, peso operacional de 5.600 kg, caçamba de 1,0 m³ e força de desagregação de 56 kN.

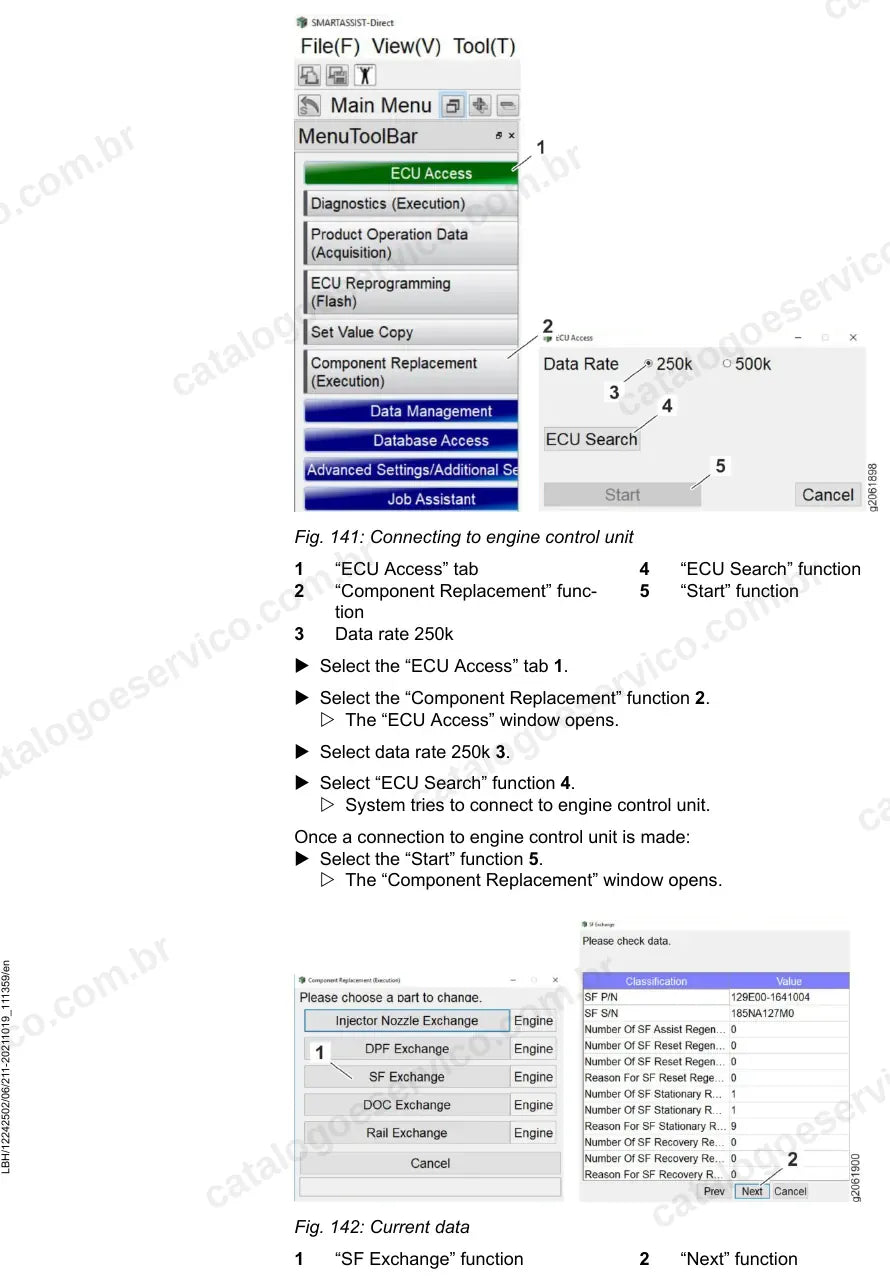

- Acesso à central do motor pelo SmartAssist-Direct para substituição de componentes eletrônicos.
- Regeneração do DPF, proteção contra ruptura de tubulação, vazão regulada e ride control.

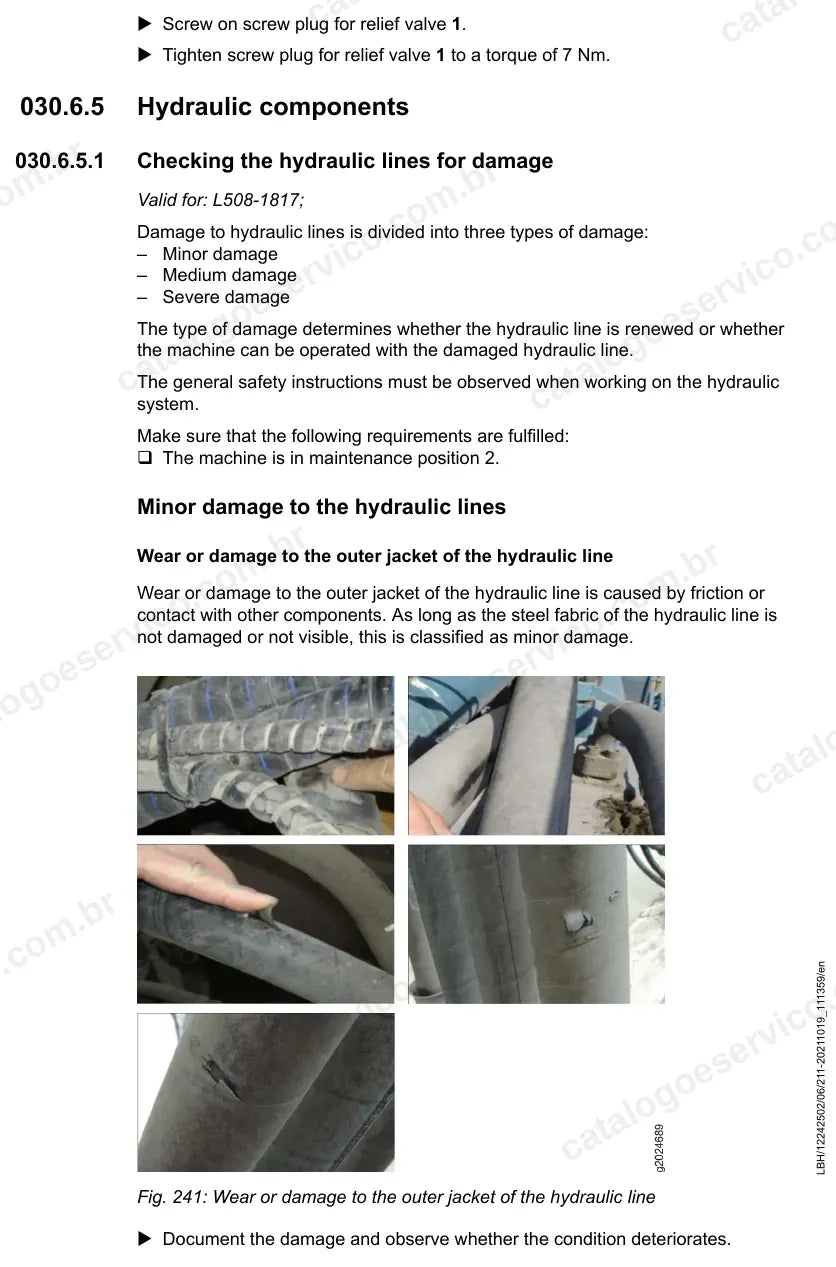

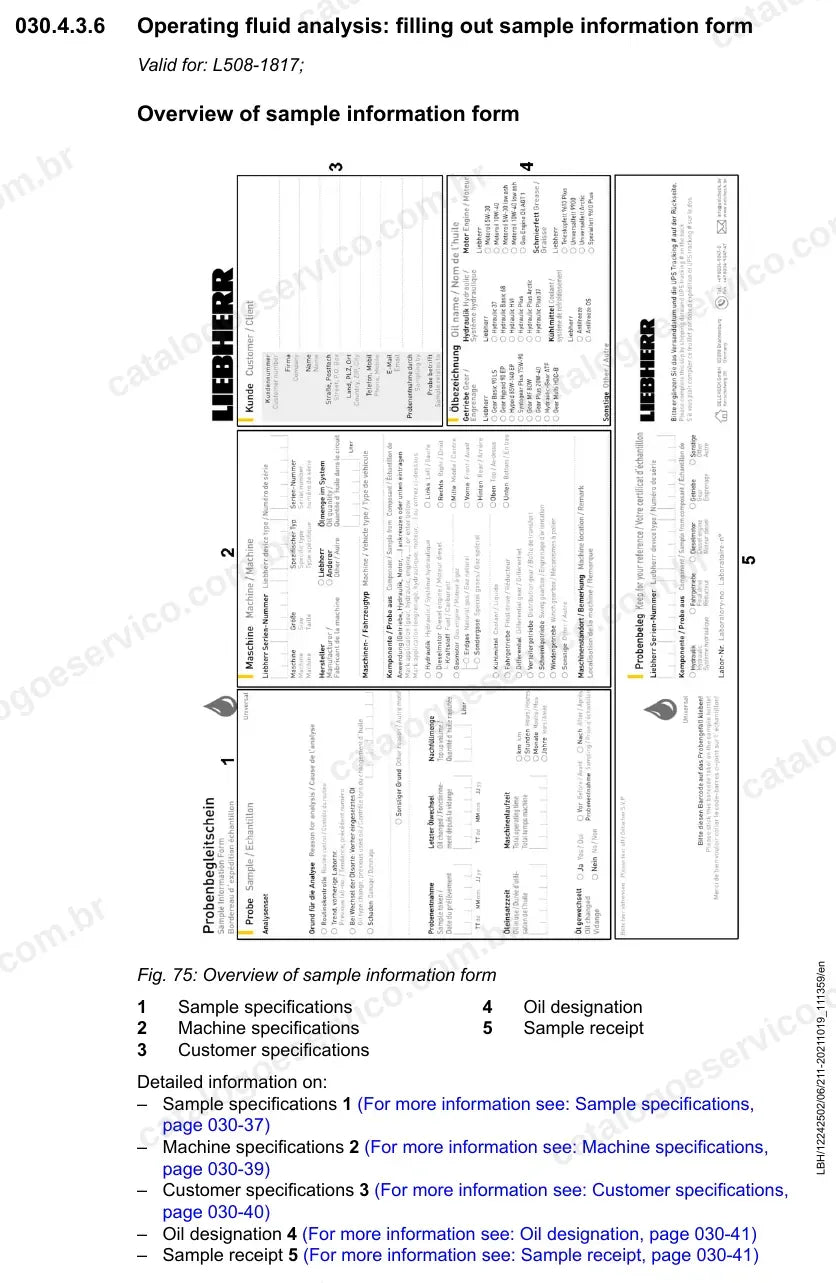

- Formulário de análise de fluidos operacionais e critérios de dano nas mangueiras hidráulicas.

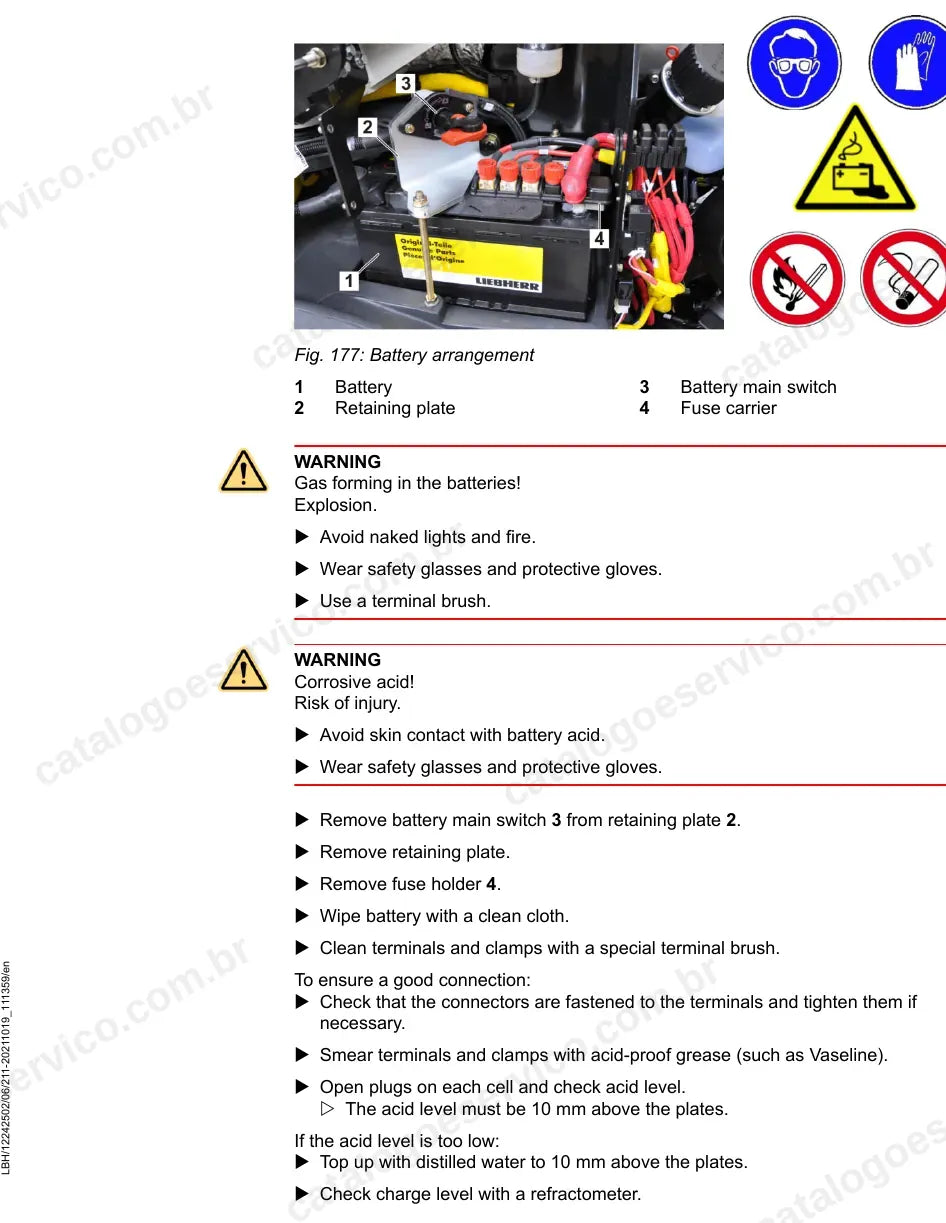

- Central de controle A200 montada atrás da placa de fusíveis e relés A4, em sistema elétrico de 12 V.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos
- Manutenção, testes e regulagens
- Grupo motriz (motor Stage V)
- Arrefecimento
- Hidráulica de trabalho, ride control e proteção contra ruptura
- Hidráulica de translação e sistema elétrico da translação
- Tanque e componentes hidráulicos
- Sistema de direção
- Freio de serviço e de estacionamento
- Sistema elétrico e unidade eletrônica de controle
- Transmissão
- Eixos e cardãs
- Chassi, braços de elevação em Z e engate rápido
- Cabine, aquecimento e ar-condicionado
- Lubrificação central automática
- Diagnóstico de falhas e solução de problemas
Por que vale a pena
- Testes e regulagens da bomba de translação e da hidráulica de trabalho com valores nominais e pontos de medição.
- Manutenção do motor Stage V e do DPF com torques de aperto e intervalos.
- Diagnóstico pela central A200 com tabelas de falhas e mensagens do display.
- Remoção e instalação de componentes em sequência de fábrica.
Para quem é
Para concessionárias, oficinas, mecânicos de campo e locadoras que atendem a L508 de geração 6 em obras, agricultura e serviços municipais e precisam dos procedimentos de fábrica do motor Stage V e da eletrônica A200.
Perguntas frequentes
Serve para qual L508?
Para a L 508-1817 de geração 6 com motor Stage V; itens que mudam por série, como a bomba de trabalho a partir do nº 61367, vêm indicados.
Está em português?
Não. O manual está em inglês técnico.
Tem diagramas hidráulicos e elétricos?
Sim. Traz diagramas hidráulicos de funcionamento e o esquema elétrico com lista de componentes.
Como recebo?
O PDF é liberado para download com a aprovação do pagamento. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
