O Manual de Serviço Liebherr L508-1580 é o documento técnico oficial em PDF, com 532 páginas em inglês, da pá carregadeira L508 em versão Stage IIIB / Final Tier 4 da fábrica de Bischofshofen. Na versão 08, de junho de 2019, ele detalha dados técnicos, manutenção, testes e regulagens e o funcionamento de motor common rail com DPF, arrefecimento, hidráulica de trabalho com ride control, translação, direção, freios, unidade eletrônica de controle, eixos, cinemática em Z, cabine, lubrificação central e diagnóstico.
Aqui a L508 recebe o motor Yanmar 4TNV98C common rail de 50 kW e 237 Nm a 1.560 rpm, com filtro de partículas e regeneração; a bomba de translação entrega 108 l/min (39 kW) e o manual vale a partir do nº 34975, com mudanças indicadas nos números 36022, 36841 e 37499.
Destaques deste material

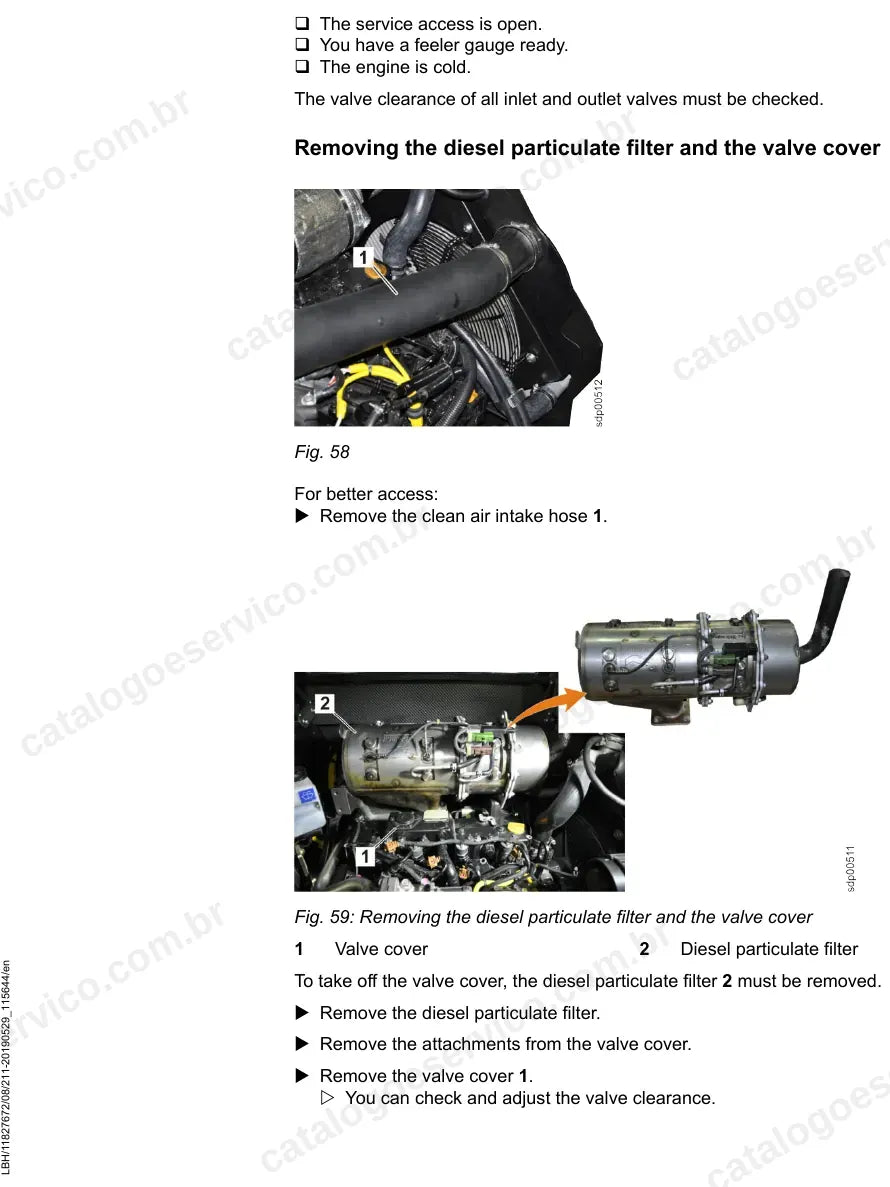

- Marcha lenta de 900 ±10 rpm e máxima em vazio de 2.550 ±10 rpm, com remoção do DPF para verificação da folga de válvulas de 0,2 mm.
- Bomba de translação A4VG 45 DA com alívio de alta pressão de 500 bar e corte de pressão em 470 bar; motor A6VM 85 DA.

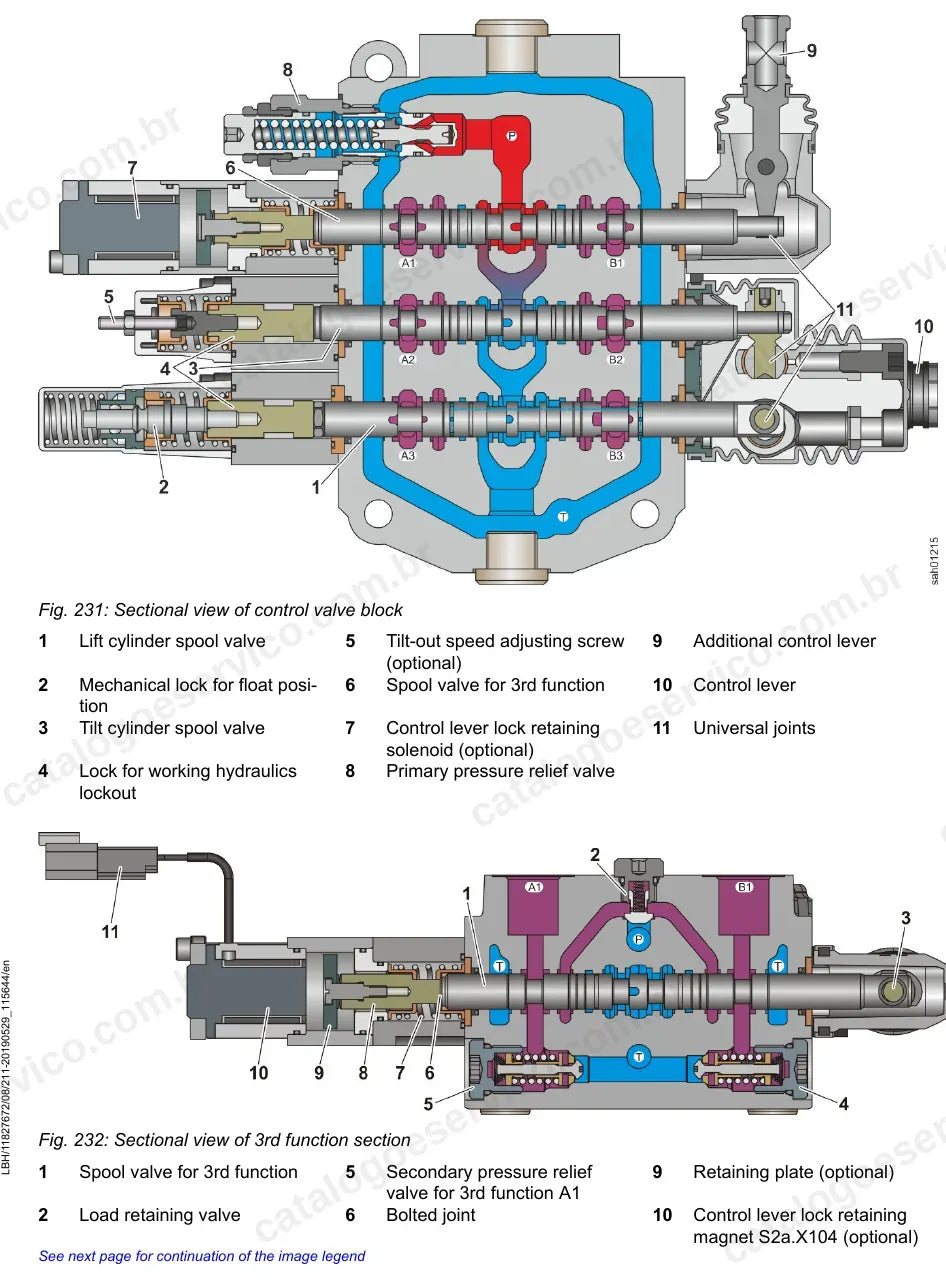

- Bomba de trabalho de 32 cm³ (76,8 l/min) e bloco de comando com válvula primária de 225 bar e secundária de 265 bar na elevação.
- Cilindro de elevação de 120/60 mm com curso de 685 mm; elevação em 6,5 s e descida em 4,0 s.
- Peso operacional de 5.600 kg com caçamba de 1,0 m³ e força de desagregação de 56 kN.
- Software SmartAssist para diagnóstico do motor e módulo de estabilização na hidráulica de trabalho.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos
- Manutenção, testes e regulagens
- Grupo motriz (motor e DPF)
- Arrefecimento
- Hidráulica de trabalho e ride control
- Hidráulica de translação

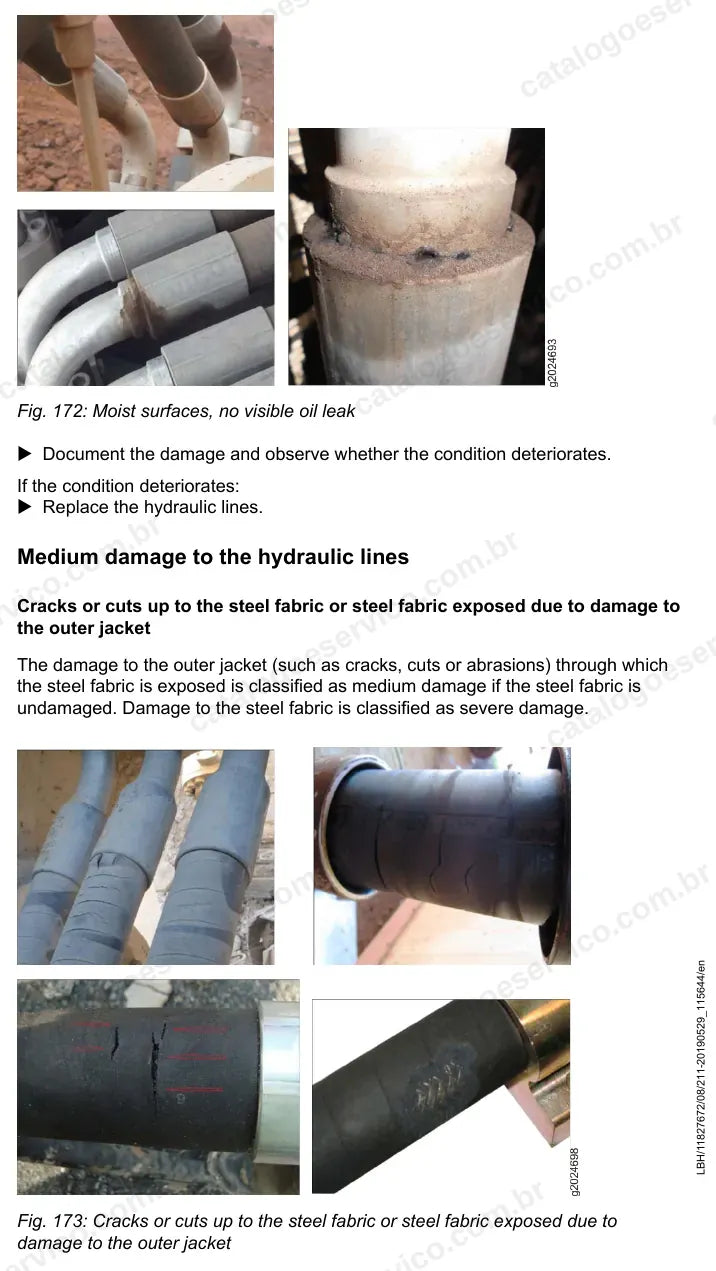

- Tanque e componentes hidráulicos
- Sistema de direção
- Freio de serviço e de estacionamento

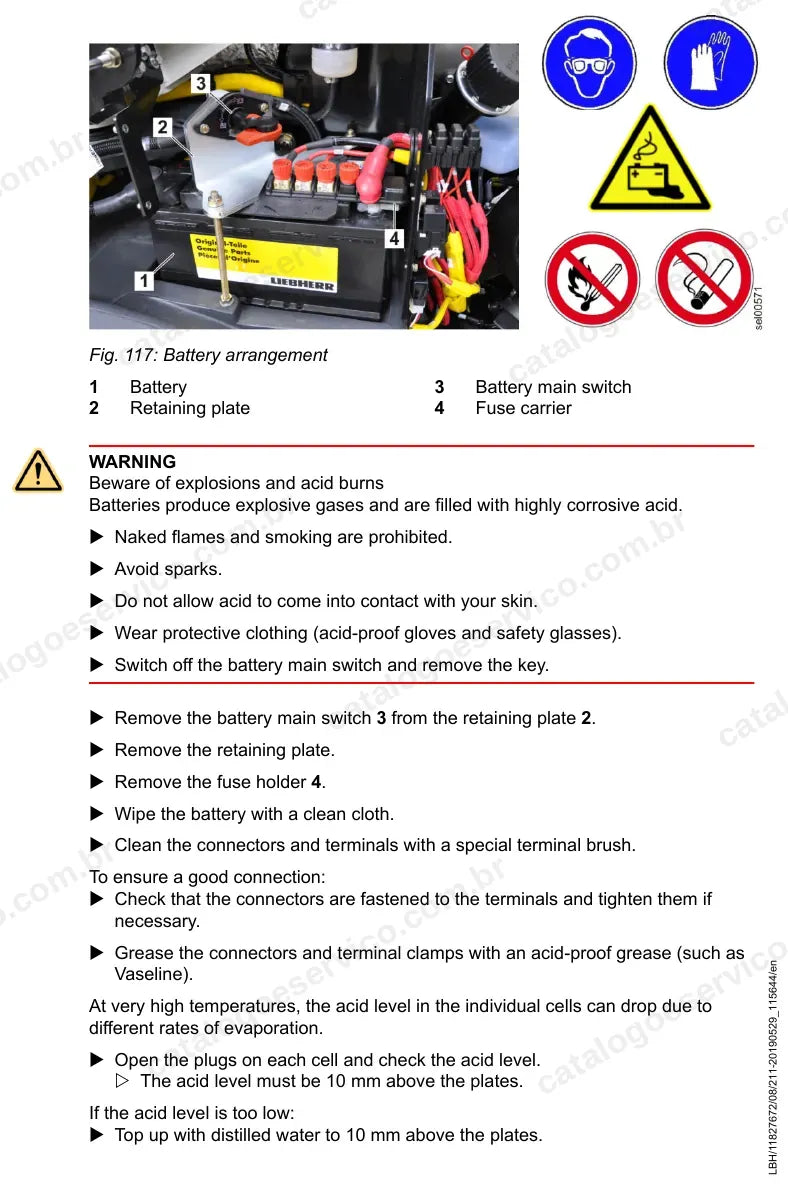

- Sistema elétrico e unidade eletrônica de controle
- Transmissão
- Eixos e cardãs
- Chassi
- Braços de elevação em Z e engate rápido
- Cabine, aquecimento e ar-condicionado
- Lubrificação central automática
- Diagnóstico de falhas e solução de problemas
Por que vale a pena
- Valores de teste e regulagem da translação e da hidráulica de trabalho, com conexões de medição.
- Manutenção do motor common rail e do DPF com torques de aperto e intervalos de fábrica.
- Diagnóstico pela unidade eletrônica de controle, com tabelas de falhas e mensagens do display.
- Remoção e instalação de componentes em sequência de fábrica.
Para quem é
Indicado para oficinas, mecânicos de campo e locadoras que mantêm a L508-1580 em construção, agricultura e manutenção urbana e precisam lidar com o pós-tratamento e a eletrônica Stage IIIB seguindo os dados de fábrica.
Perguntas frequentes
Serve para qual série?
Para a L 508-1580 Stage IIIB / Final Tier 4, a partir do nº de série 34975, com indicação dos pontos que mudam ao longo da produção.
Está em português?
Não. O manual está em inglês técnico.
Tem diagramas hidráulicos e elétricos?
Sim. Há diagramas hidráulicos de funcionamento e o esquema elétrico com lista de componentes.
Como recebo?
O PDF fica disponível para download após a aprovação do pagamento. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
