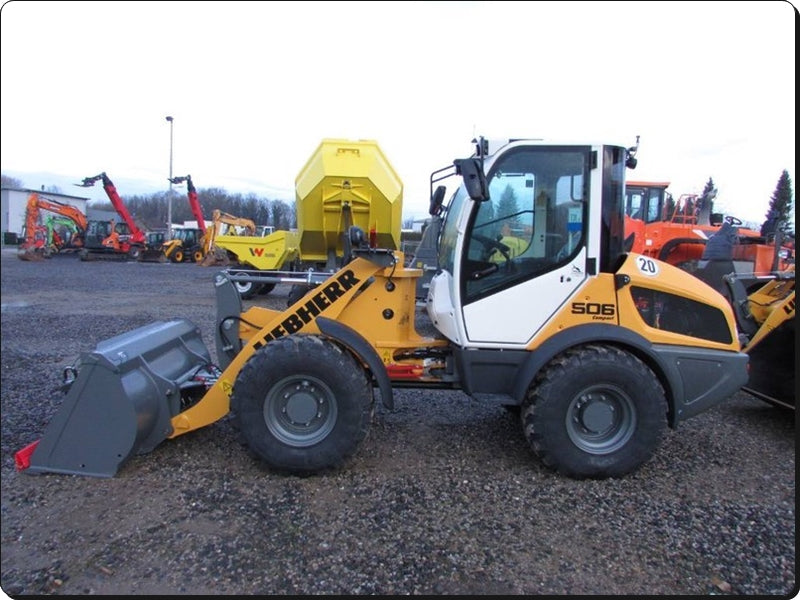

Documento técnico oficial em PDF, o Manual de Serviço Liebherr L506-1577 tem 532 páginas em inglês e trata da pá carregadeira L506 fabricada em Bischofshofen, na Áustria. O conteúdo parte dos dados técnicos e do plano de manutenção e segue pela descrição de funcionamento, testes e regulagens de motor diesel, arrefecimento, hidráulica de trabalho com ride control, translação hidrostática, direção, freios, unidade eletrônica de controle, eixos, cinemática em Z, cabine, lubrificação central e diagnóstico.
A L506-1577 é a geração Stage IIIB / Final Tier 4: motor Yanmar 4TNV98C com injeção common rail, 46 kW (ISO 3046) e 239 Nm a 1.400 rpm, com filtro de partículas diesel (DPF) e regeneração. O manual vale a partir do nº de série 34874 e separa itens alterados nos números 36022, 36841 e 37499.
Destaques deste material

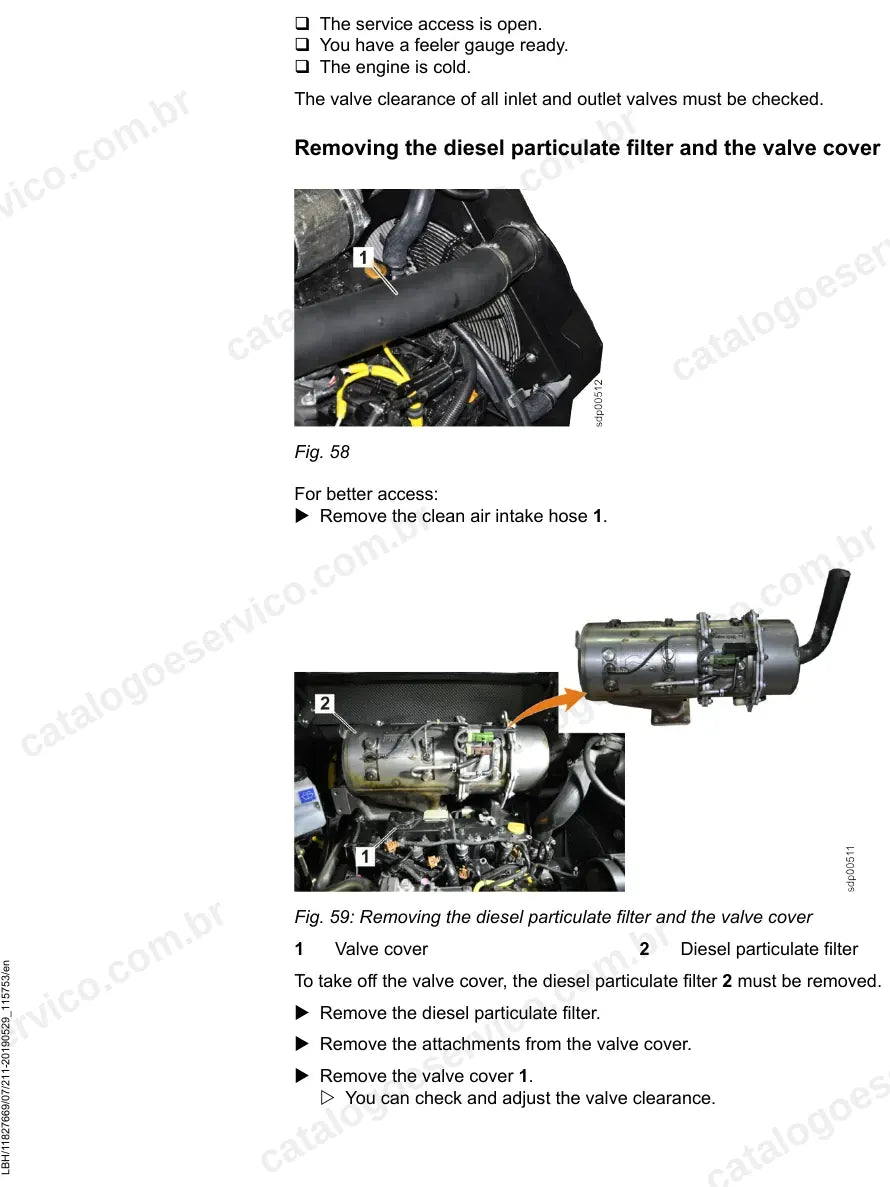

- Remoção do DPF e da tampa de válvulas para verificar a folga de 0,2 mm a frio, com marcha lenta de 900 ±10 rpm e máxima em vazio de 2.350 ±10 rpm.
- Software de diagnóstico SmartAssist para acesso à central do motor e substituição de componentes eletrônicos.
- Bomba de translação A4VG 45 DA de 99 l/min com alívio de alta pressão em 500 bar e corte de pressão em 470 bar.

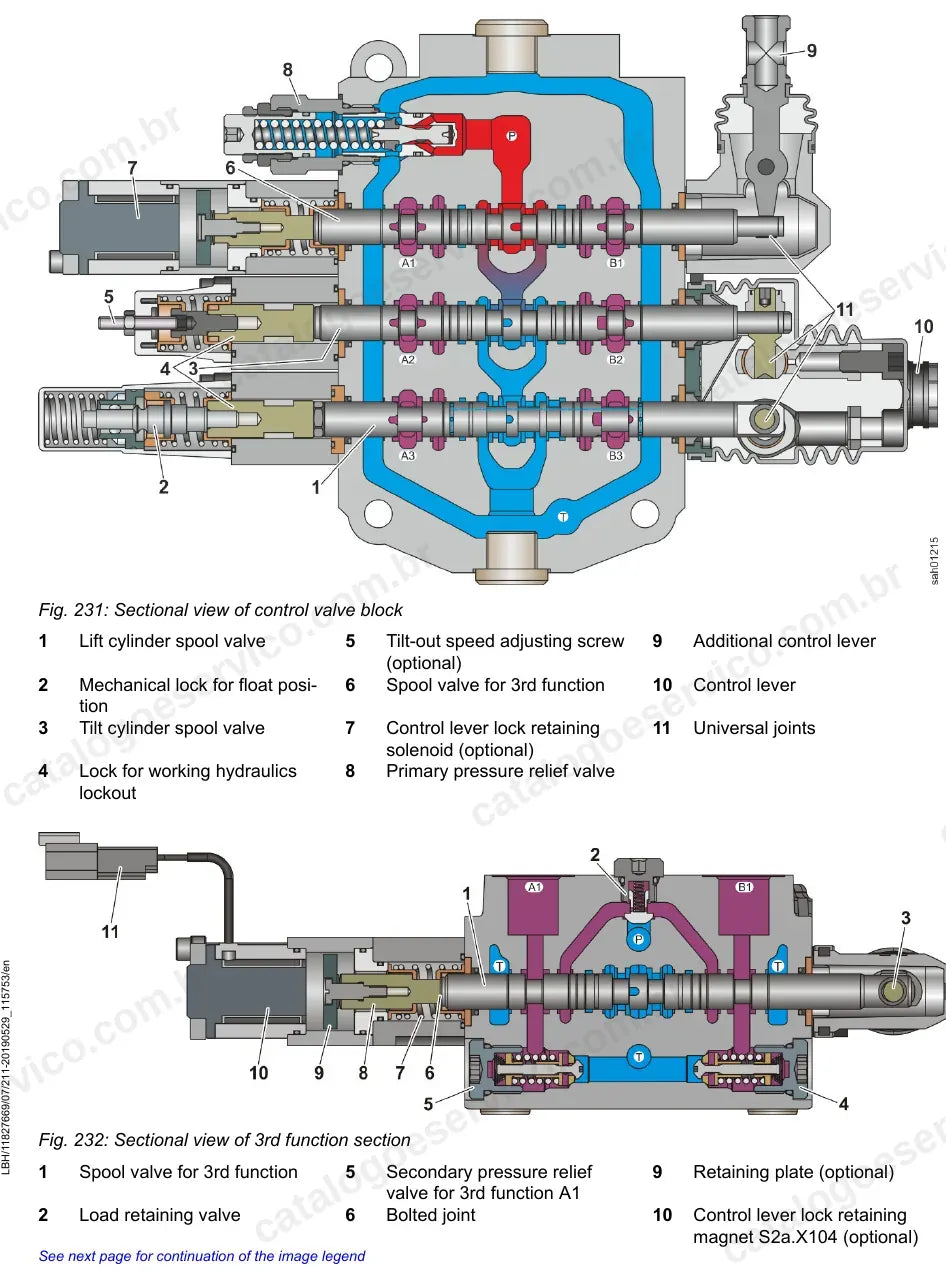

- Ride control e módulo de estabilização na hidráulica de trabalho, com pressão primária de 225 bar e secundária de 265 bar na elevação.
- Peso operacional de 5.180 kg com caçamba de 0,8 m³ e carga de tombamento de 3.900 kg em linha reta.

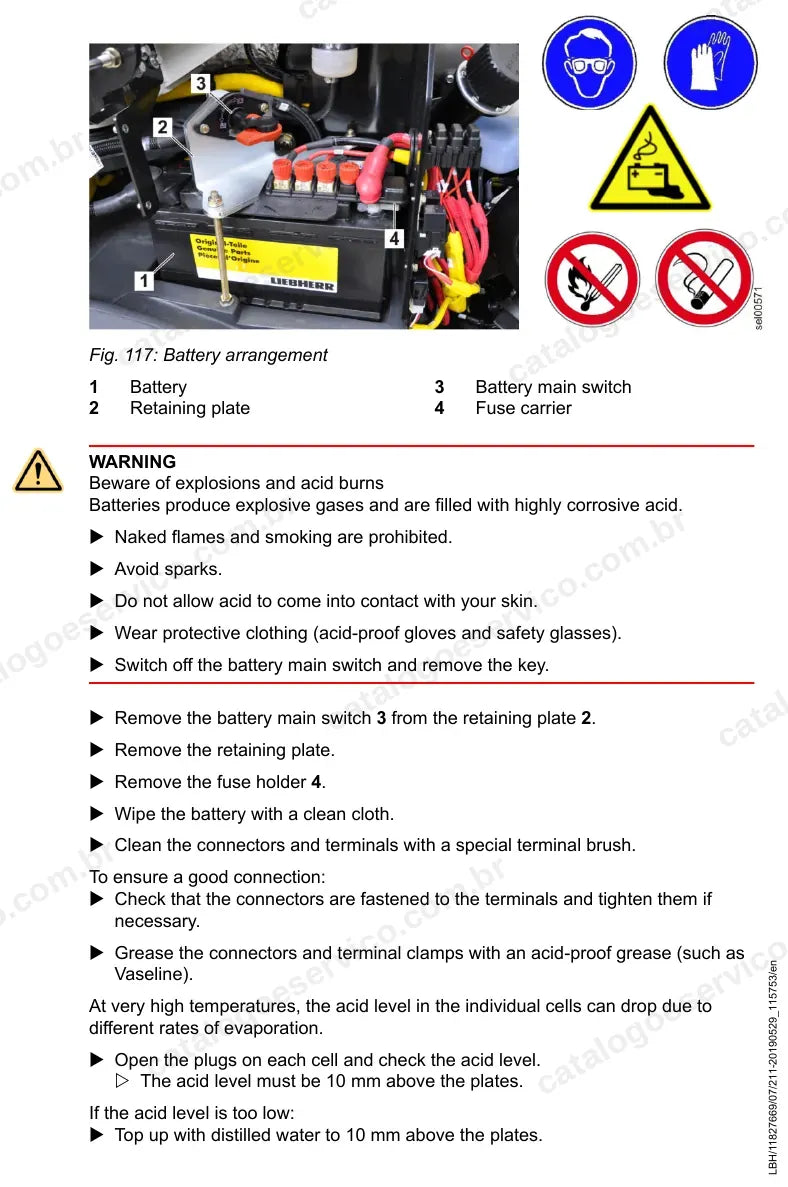

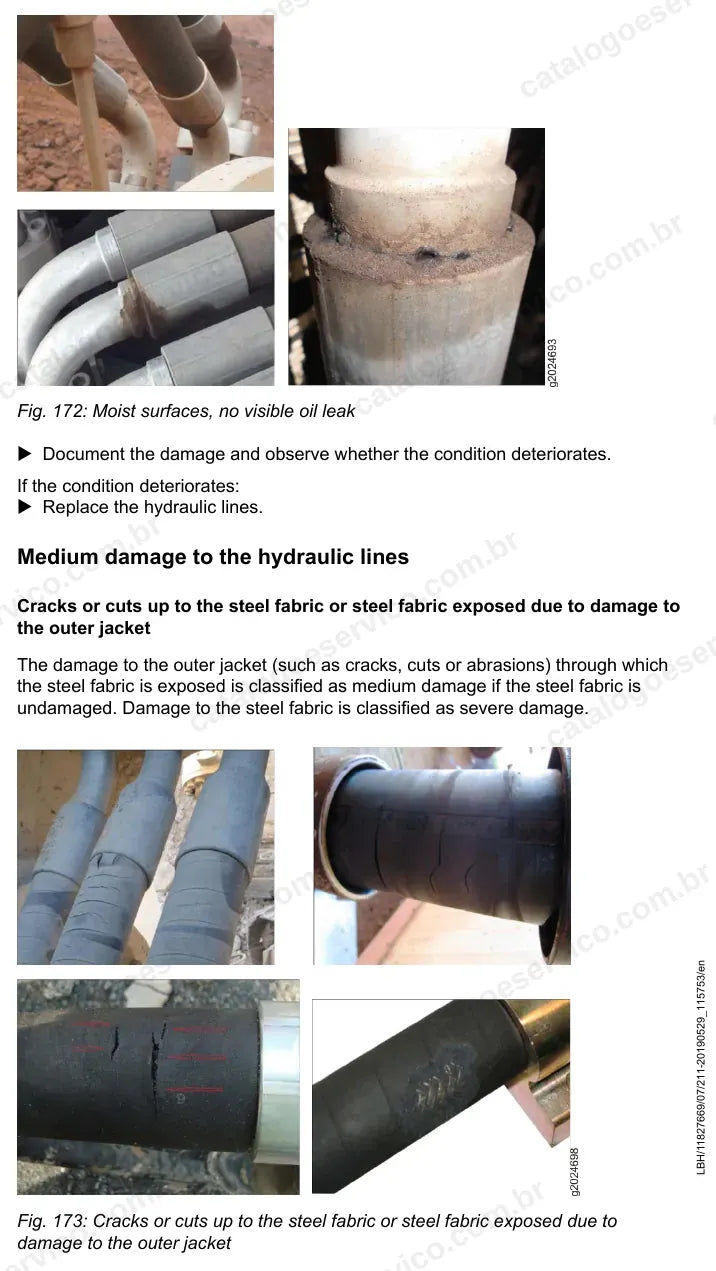

- Critérios de dano leve, médio e grave nas mangueiras hidráulicas e orientações de bateria e chave geral.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos
- Manutenção, testes e regulagens
- Grupo motriz (motor diesel e combustível)
- Sistema de arrefecimento
- Hidráulica de trabalho e ride control
- Hidráulica de translação
- Componentes hidráulicos e tanque
- Sistema de direção
- Freio de serviço e de estacionamento
- Sistema elétrico
- Transmissão hidrostática e câmbio
- Eixos e cardãs
- Estrutura, braços de elevação em Z e engate rápido
- Cabine, aquecimento e ar-condicionado
- Lubrificação central automática
- Diagnóstico de falhas e solução de problemas
Por que vale a pena
- Valores de teste e regulagem de pressões da hidráulica de trabalho e da translação, com os pontos de conexão do manômetro.
- Procedimentos de manutenção do motor common rail e do sistema de pós-tratamento com DPF, com torques de aperto.
- Diagnóstico pela unidade eletrônica de controle e tabelas de falhas com causas e soluções.
- Remoção e instalação de componentes em sequência de fábrica, da bomba de translação aos cilindros da cinemática em Z.
Para quem é
Indicado para oficinas de máquinas compactas, mecânicos de campo e locadoras que mantêm a L506-1577 em construção civil, agricultura e serviços municipais e precisam lidar com o motor common rail e o DPF com os dados de fábrica.
Perguntas frequentes
Serve para qual L506?
Para a L 506-1577 Stage IIIB / Final Tier 4, a partir do nº de série 34874.
Está em português?
Não. É o manual em inglês técnico da Liebherr.
Tem diagramas hidráulicos e elétricos?
Sim. Inclui diagramas hidráulicos de funcionamento dos sistemas e o esquema elétrico com a relação de componentes.
Como recebo o manual?
Depois que o pagamento é aprovado, o arquivo em PDF fica disponível para download. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
