O Manual de Serviço Liebherr L504-L522 é a referência técnica em PDF para manutenção e reparo, com 510 páginas em inglês, cobrindo L 504, L 506, L 507, L 508, L 509, L 512, L 522. Entrega digital: você baixa o arquivo e usa no computador, tablet ou celular, com busca por texto e impressão livre das páginas que precisar.
Destaques deste material
- Pinagem completa dos conectores da unidade eletrônica de comando – sinais de avanço/ré, faixas de velocidade I, II e III, sensor de rotação, alarmes de superaquecimento e pressão de óleo
- Manual de serviço oficial da LIEBHERR-WERK BISCHOFSHOFEN, 510 páginas, cobrindo SETE modelos de pá carregadeira em um só volume
- Cada modelo vem com seu número de construção de fábrica: L504-424, L506-426, L507-427, L508-428, L509-429, L512-430 e L522-422, todos a partir da série 0101

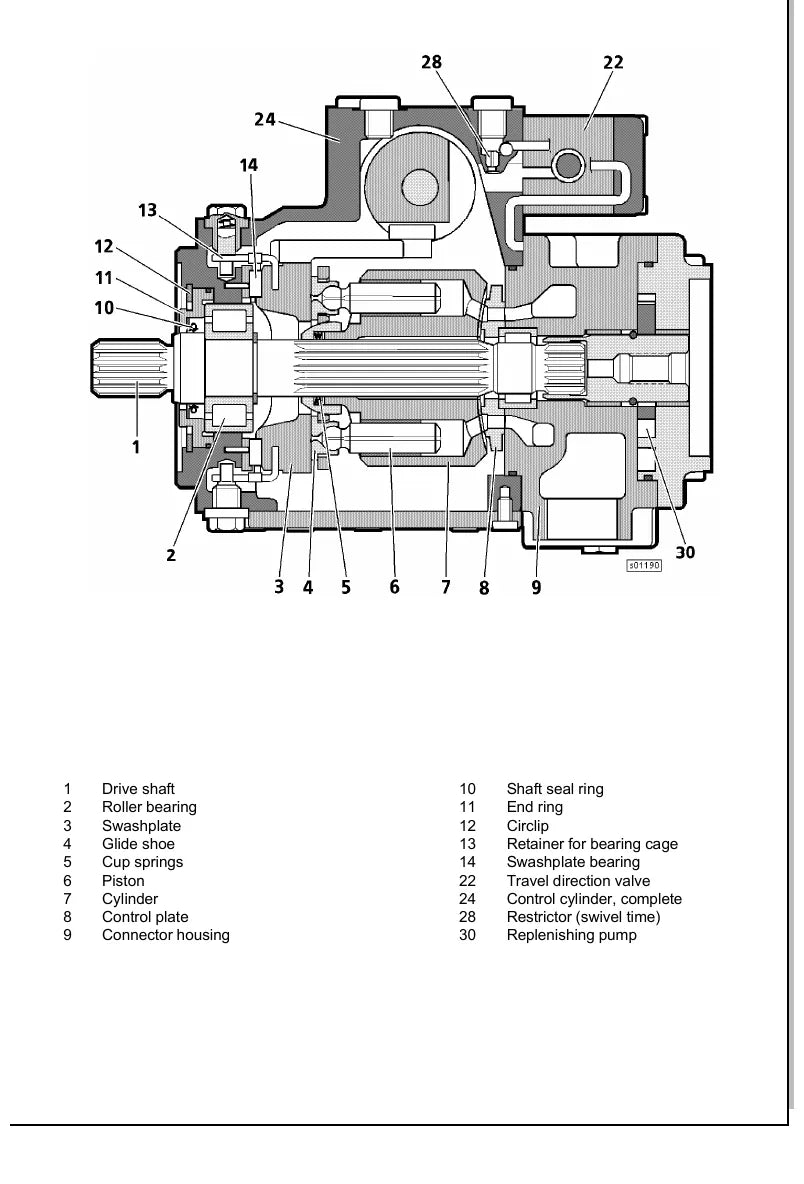

- Contém esquemas hidráulicos e elétricos, vistas explodidas e desenhos em corte, com avisos DANGER / CAUTION / NOTE
- Traz tabelas de dados técnicos comparando as geometrias de braço P e Z (pesos, altura de descarga, profundidade de escavação, força de tração)
- Especificações de terceiros identificadas: motor KHD (Deutz) BF4L, caixa Hurth, direção Eaton Servostat
O que este manual cobre
- 1 Geral – prefácio, descrição geral do projeto e visão geral dos componentes
- 6 Lubrificantes

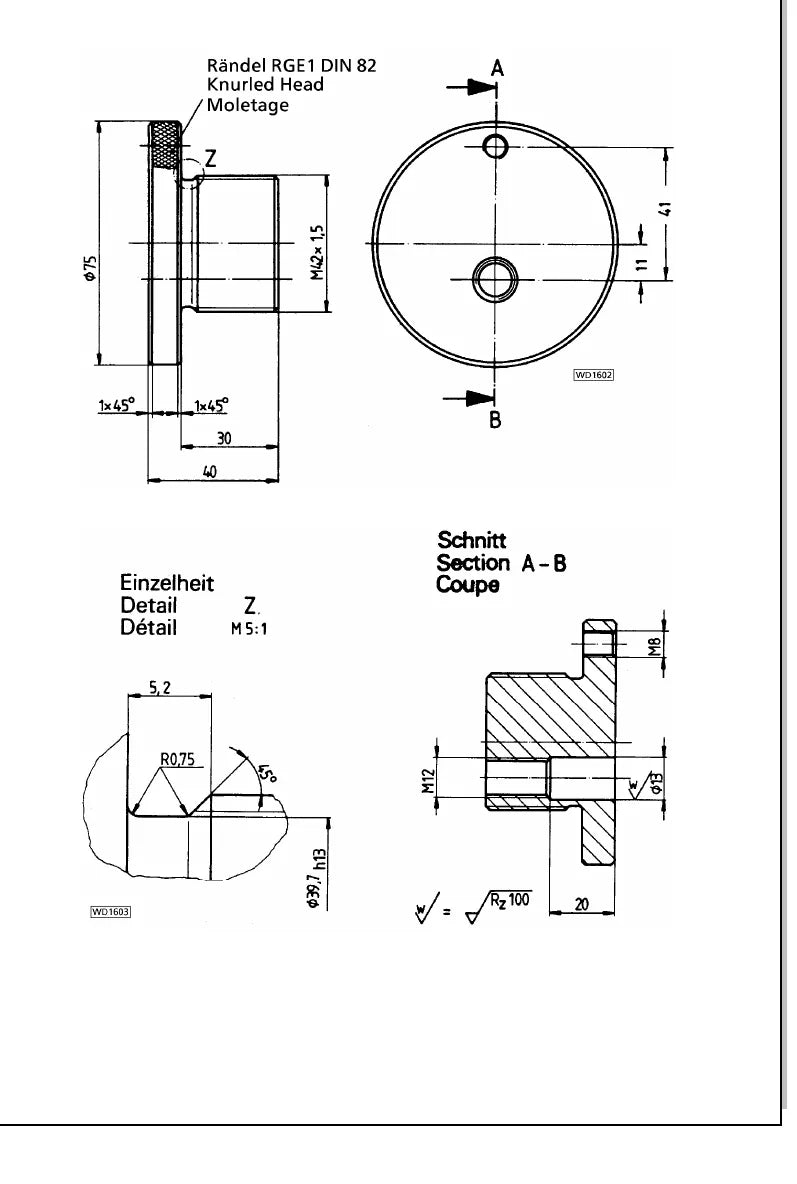

- 4 Ferramentas especiais
- 12 Sistema elétrico – tensão de operação, bateria, alternador, motor de partida e a pinagem completa dos conectores da unidade eletrônica de comando
- 8 Motor – motor diesel KHD/Deutz BF4L, potência, rotação nominal e marchas lenta e alta
- 14 Caixa de translação (travel gear) Hurth – relação, rotação máxima do cardan, quantidade e viscosidade do óleo e intervalo de troca
- Filtro combinado de retorno e sucção, tanque hidráulico, filtro de respiro e válvula de retenção de pressão com intervalos de manutenção
- 18 a 20 Chassi principal e cabine, quadro de elevação e acessórios, e instalações especiais
- 11 Hidráulica de trabalho – bomba de deslocamento fixo com divisor de fluxo prioritário, bloco de válvulas SM, válvula piloto THF e cilindros de elevação e basculamento (geometrias P e Z)
- 13 Aquecimento e sistema de ar-condicionado
- 16 Direção – unidade Servostat Eaton, deslocamento, vazão piloto, válvulas de alívio primária e secundária e cilindro de direção
- 15 Eixos – eixo planetário dianteiro e traseiro direcional com diferencial autoblocante Hurth, quantidade de óleo e torque das porcas de roda
Referências do documento: Order Number 8450301 · Versão de documento 01 · LIEBHERR-WERK BISCHOFSHOFEN GMBH, Dr. Hans Liebherr Straße 4, A-5500 Bischofshofen · Números de construção 424, 426, 427, 428, 429, 430 e 422 – a partir da série 0101.
Por que vale a pena
- Traz os valores de ajuste e as pressões que não estão no manual do operador.
- Reduz o tempo parado da máquina porque o caminho de diagnóstico já vem pronto.
- Serve de apoio para treinar mecânicos novos com o material da própria fábrica.
- Dá autonomia à sua oficina para executar serviços que hoje dependem de terceiros.
Para quem é
- Retíficas e especialistas em motores
- Empresas de locação de equipamentos
- Mecânicos e oficinas de linha pesada
- Técnicos autônomos de campo
Mecânicos experientes de oficina que executam diagnóstico, desmontagem, ajuste e reparo das pás carregadeiras Liebherr L504 a L522.
Perguntas frequentes
Como recebo o arquivo?
A entrega é digital. Depois da confirmação do pagamento você recebe o link para baixar o PDF.
O manual é em português?
Este material está em inglês. O PDF é pesquisável, o que facilita muito o uso com tradutor.
Serve para o meu modelo?
Ele cobre L 504, L 506, L 507, L 508, L 509, L 512, L 522. Confira a identificação da sua máquina e, na dúvida, chame no WhatsApp que a gente confere junto.
Posso imprimir?
Pode. O arquivo é liberado para impressão total ou só das páginas que você for usar.
