O Manual de Serviço Liebherr RL 22-52 é o documento técnico oficial em PDF, com 986 páginas em inglês, dos assentadores de tubos de esteiras Litronic da Série 2 produzidos pela Liebherr-Werk Telfs. Organizado em 19 grupos, ele traz dados técnicos e planos de manutenção, motor diesel, acoplamento e caixa de distribuição, hidráulica de translação hidrostática e de trabalho, componentes hidráulicos, sistema elétrico, controle eletrônico, redutores finais, material rodante, lança e guincho de içamento.
Um só manual cobre quatro modelos da geração anterior — RL 422, RL 22B, RL 42B e RL 52 —, com dados técnicos, esquemas e procedimentos separados por faixa de número de série (por exemplo, RL 22B F/N 615-3001→3017 e 615-3018→, RL 42B F/N 683-3002→5320 e 683-5321→, RL 52 F/N 739-2001→), motores Liebherr de 97 a 243 kW (D 926 e D 9406 com limites Stage 2 / Tier 2) e guinchos Braden (RL 22) e Gearmatic (RL 42B e RL 52).
Destaques deste material
- Dados técnicos por modelo: RL 22B com motor D 924 T-E A1 de 97 kW e 13,6 t de capacidade; RL 42B com D 926 TI-E A2 de 172 kW e 28,4 t; RL 52 com D 9406 TI-E A3 de 243 kW e 39,3 t.

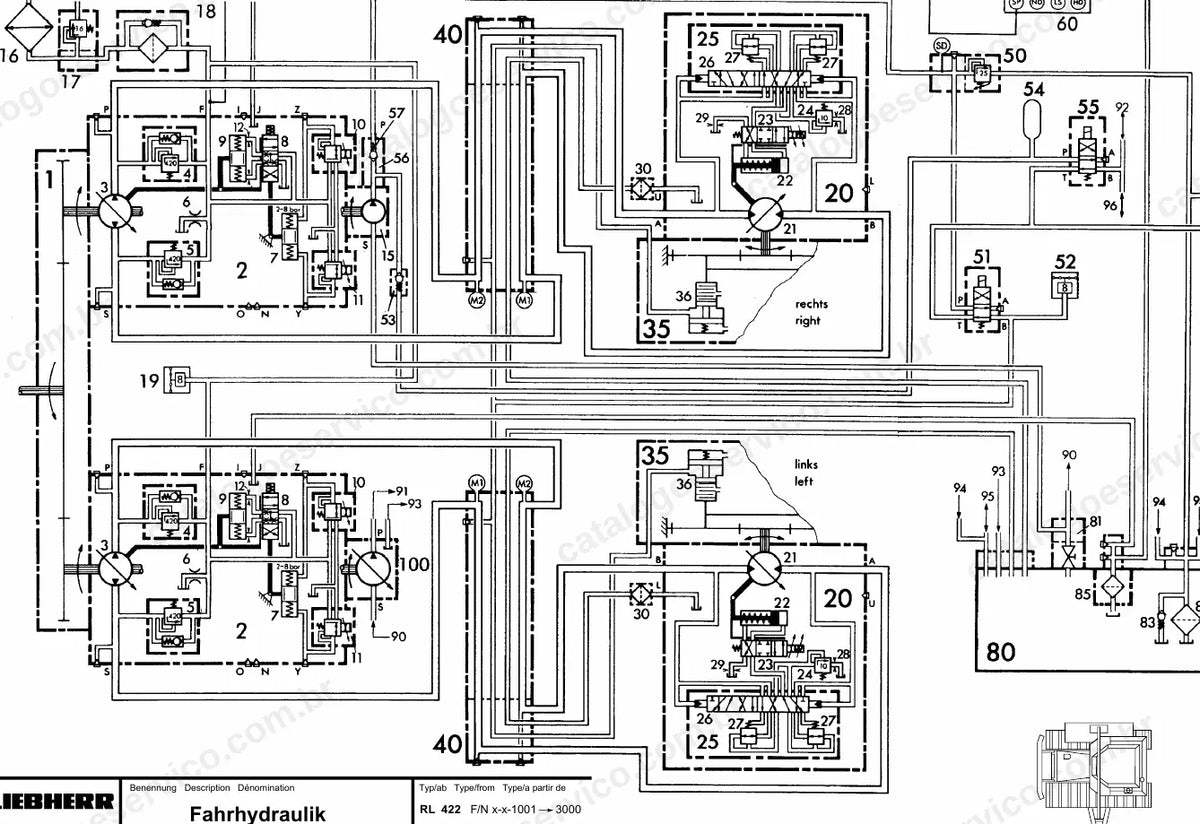

- Hidráulica de translação com bombas de vazão variável e pressão máxima de 420 bar, com tarefas de teste e regulagem em etapas (início de regulagem da bomba, faixa de regulagem, batente final e velocidade máxima).
- Hidráulica de trabalho com bomba A10V e bloco de comando M7, pressão de standby, pressão máxima de trabalho e motor variável do guincho A6VM com início de regulagem especificado.

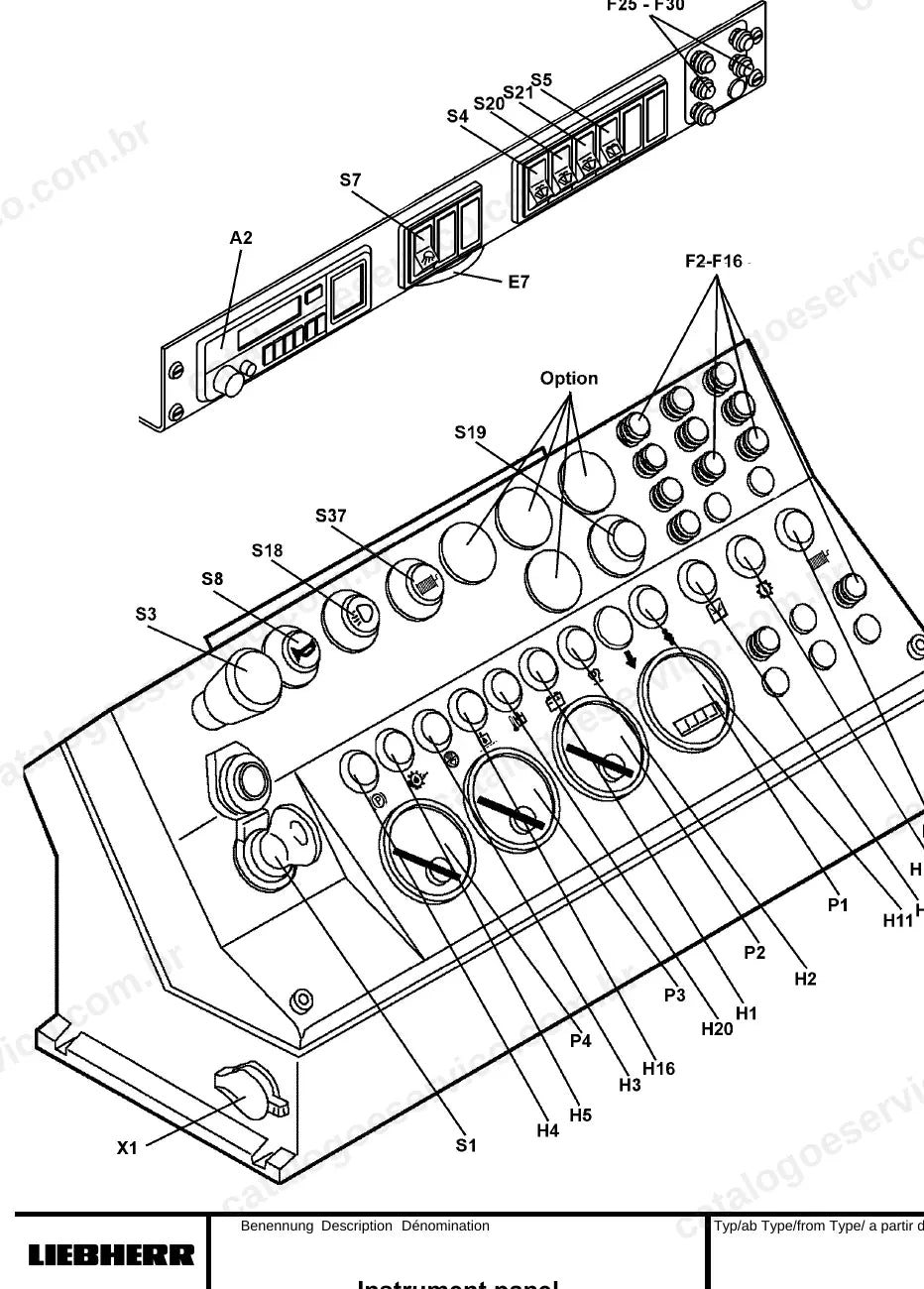

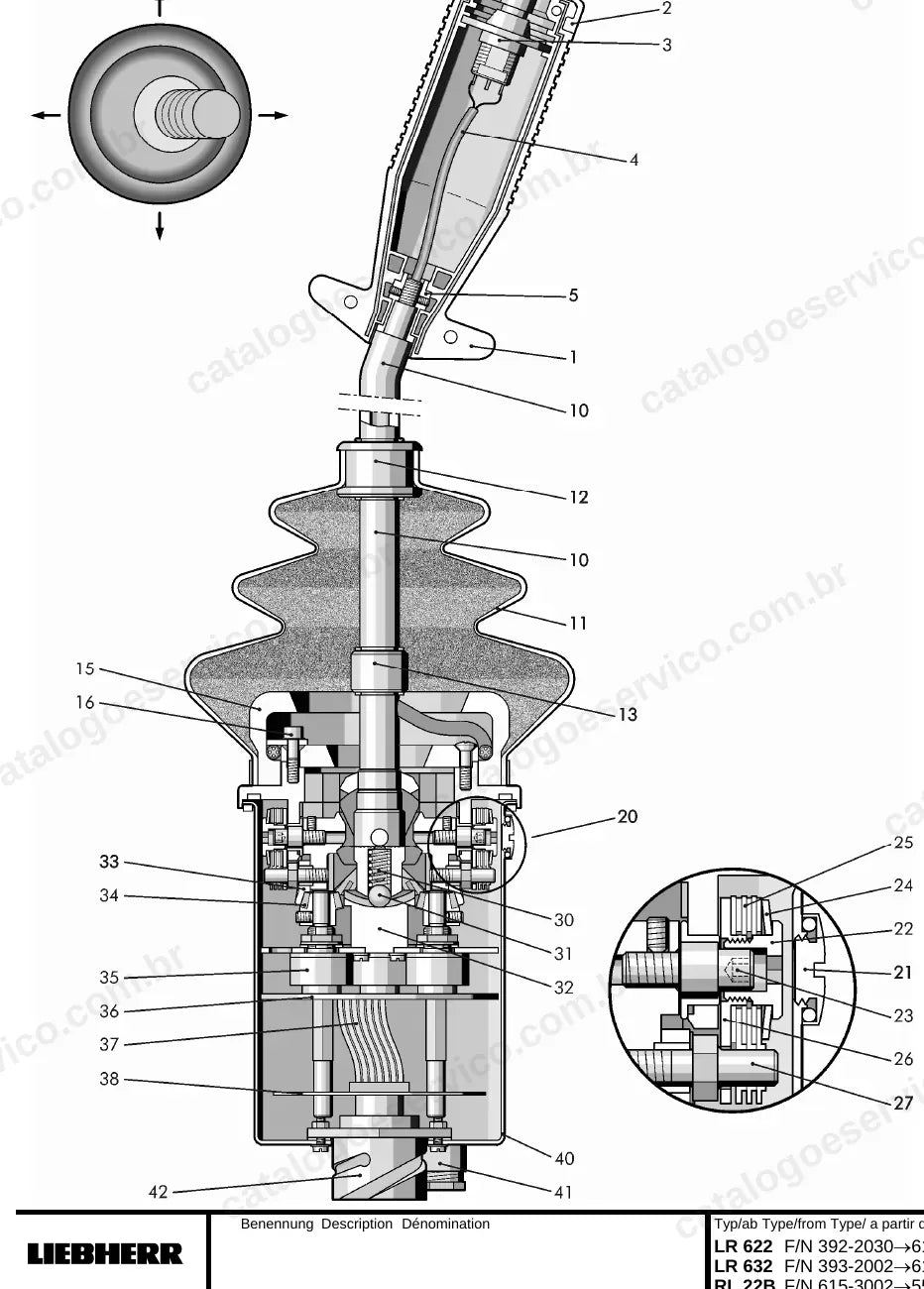

- Esquemas elétricos, diagramas de fluxo de corrente e painel de instrumentos por faixa de número de série, além do uso da caixa de teste de diagnóstico e do joystick de translação.
- Material rodante com instruções de medição de desgaste, relatório de avaliação e tabelas de desgaste por modelo e faixa de série, roda-guia, roletes e eixos de apoio.
- Guincho de içamento: roteamento de mangueiras, desenhos em corte e manuais de instalação, manutenção e serviço dos guinchos Braden e Gearmatic.
O que este manual cobre
- Informações gerais, segurança e tabelas de torque
- Ferramentas especiais, solda de reparo e instruções de instalação
- Dados técnicos, manutenção e checklist de regulagem
- Motor diesel Liebherr
- Acoplamento e caixa de distribuição (splitterbox)
- Hidráulica de translação
- Hidráulica de trabalho

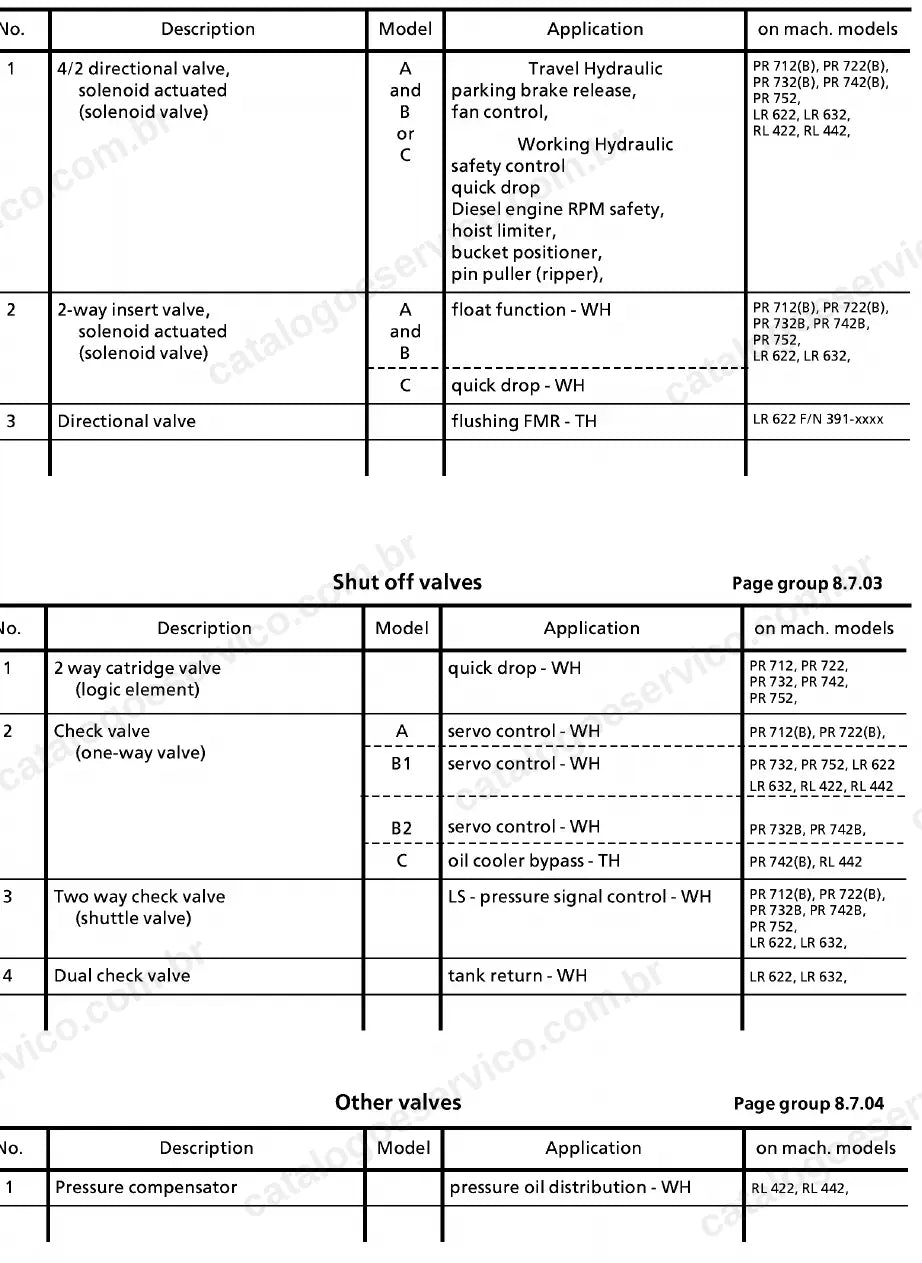

- Componentes hidráulicos (bombas, motores, válvulas e cilindros)
- Sistema elétrico e esquemas
- Controle eletrônico e diagnóstico
- Redutores finais de translação
- Material rodante e avaliação de desgaste
- Lança do assentador e guincho de içamento
- Chassi, tanques, posto do operador e ar-condicionado
Por que vale a pena
- Valores de teste e regulagem das hidráulicas de translação e de trabalho, com pontos de medição e pressões nominais de cada modelo.
- Sequências de remoção, instalação e reparo de bombas, motores, blocos de comando, válvulas e cilindros, com torques de aperto.
- Esquemas elétricos e hidráulicos separados por faixa de número de série, para localizar falhas sem misturar versões.
- Critérios de medição e tabelas de desgaste do material rodante para planejar a reforma das esteiras.
Para quem é
Indicado para oficinas de linha amarela, mecânicos de campo e empresas de construção de dutos, gasodutos e adutoras que mantêm em operação assentadores de tubos Liebherr RL 422, RL 22B, RL 42B ou RL 52 e precisam dos valores de fábrica para regular e reparar a máquina.
Perguntas frequentes
Serve para qual modelo?
Para os assentadores de tubos Liebherr Série 2: RL 422, RL 22B, RL 42B e RL 52. Os dados e procedimentos vêm separados por modelo e por faixa de número de série.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas elétricos e hidráulicos?
Sim. Traz esquemas da hidráulica de translação e de trabalho, diagramas de fluxo de corrente e esquemas elétricos de cada modelo por faixa de número de série.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
