Para o assentador de tubos sobre esteiras RL 56-1632, o Manual de Serviço Liebherr RL 56-1632 é o documento técnico oficial em PDF, com 822 páginas em inglês. Produzido pela Liebherr-Werk Telfs, ele cobre dados técnicos, plano de manutenção, ajustes e o funcionamento do motor D936 A7 de 6 cilindros, do acoplamento e da caixa de distribuição, da translação hidrostática, da hidráulica de trabalho, do guincho de içamento, da lança e do contrapeso, do material rodante e do sistema elétrico.
No RL 56-1632 entram o motor de 6 cilindros D936 A7 04 (185 kW, 10,5 litros) com caixa de distribuição 351 B 359, duas bombas de translação DPVG 250 com quatro motores DMVA 165, lanças de 7.300 ou 8.500 mm e contrapeso removível de 9.532 kg; o livro cobre a máquina a partir do nº de série 14909, com cortes em 15586 e 19578.
Destaques deste material
- Motor D936 A7 04: 185 kW pela ISO 9249, 1.600 rpm nominais, 10,521 l e taxa de compressão de cerca de 17,4:1.
- Translação com bombas 2 x DPVG 250 (2 x 466 l/min, alívio de 420 bar) e motores 4 x DMVA 165; força de tração de 387 kN a 1,5 km/h e até 11 km/h.
- Bomba de trabalho A10V 140 de 284 l/min e 300 ± 5 bar, com bloco M6-1516 e pressão primária de 320 ± 10 bar.
- Cilindro da lança de 210/110/2.020 mm e cilindro do contrapeso de 120/70/650 mm; contrapeso em 4 peças (2 x 2.927 kg e 2 x 1.839 kg).
- Redutor FAT 600 E507 de um estágio reto e dois planetários, relação de 45,31:1, e corrente de 45 elos com sapatas de 914 mm.

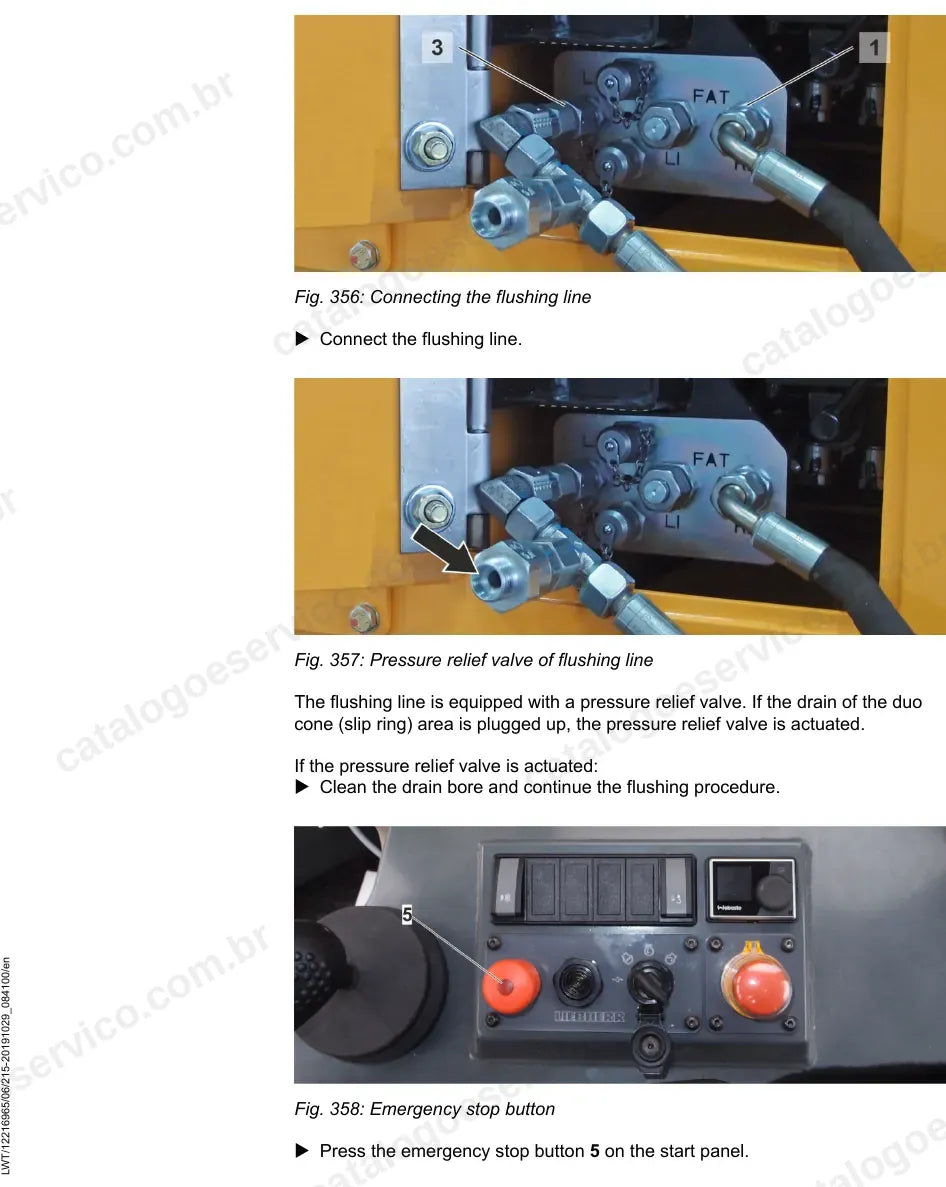

- Lavagem da câmara da vedação duo cone dos redutores e manutenção do guincho de içamento com coleta de amostra de óleo.
O que este manual cobre
- Introdução, segurança, solda de reparo e símbolos
- Dados técnicos
- Manutenção, guincho de içamento e tarefas de ajuste

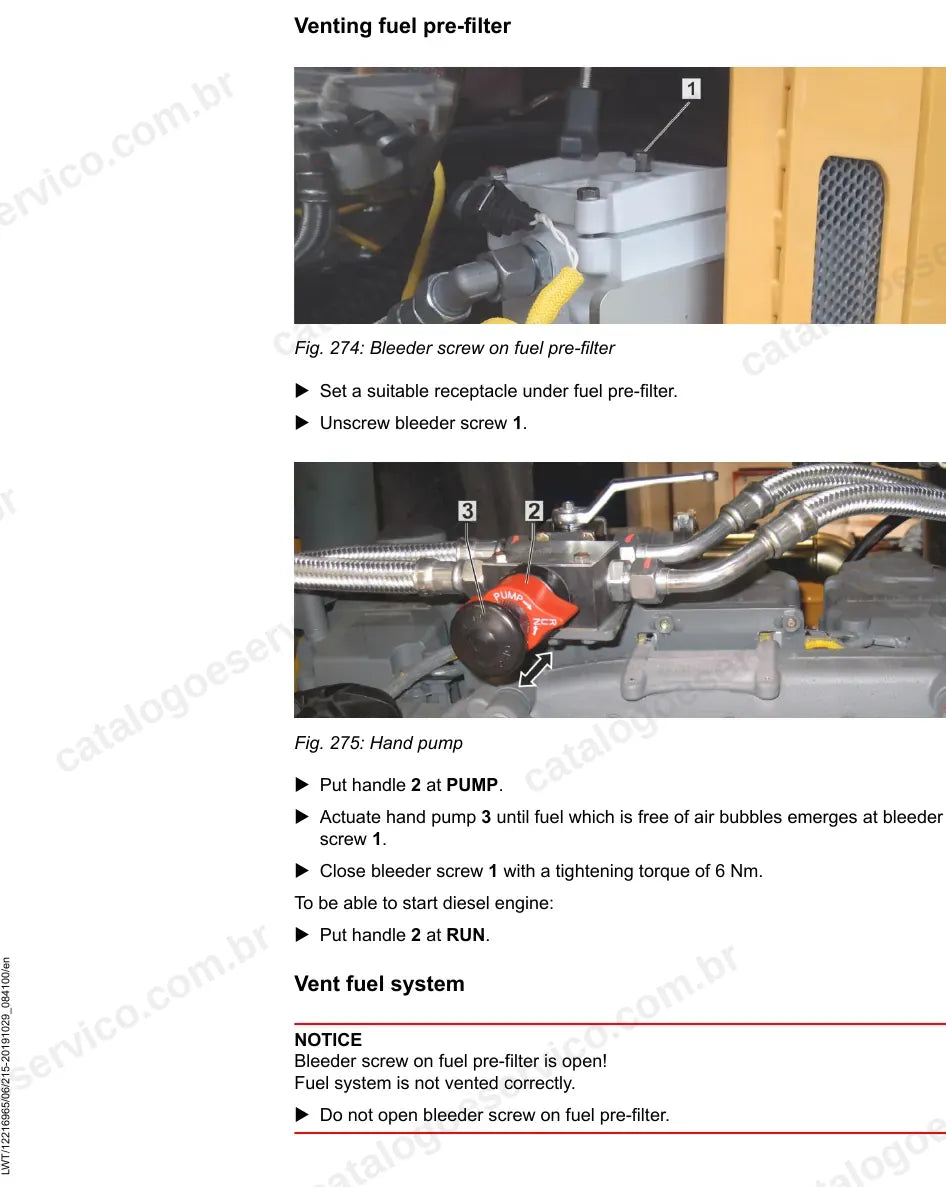

- Motor diesel
- Sistema de arrefecimento
- Hidráulica de trabalho e motor do guincho
- Translação hidrostática
- Componentes hidráulicos e tanque
- Freios e pedal de inching
- Sistema elétrico e esquemas elétricos
- Redutores finais e vedação duo cone
- Material rodante: chassi, roletes e corrente
- Lança, contrapeso, guincho e kit de chanfradeira e gerador de solda

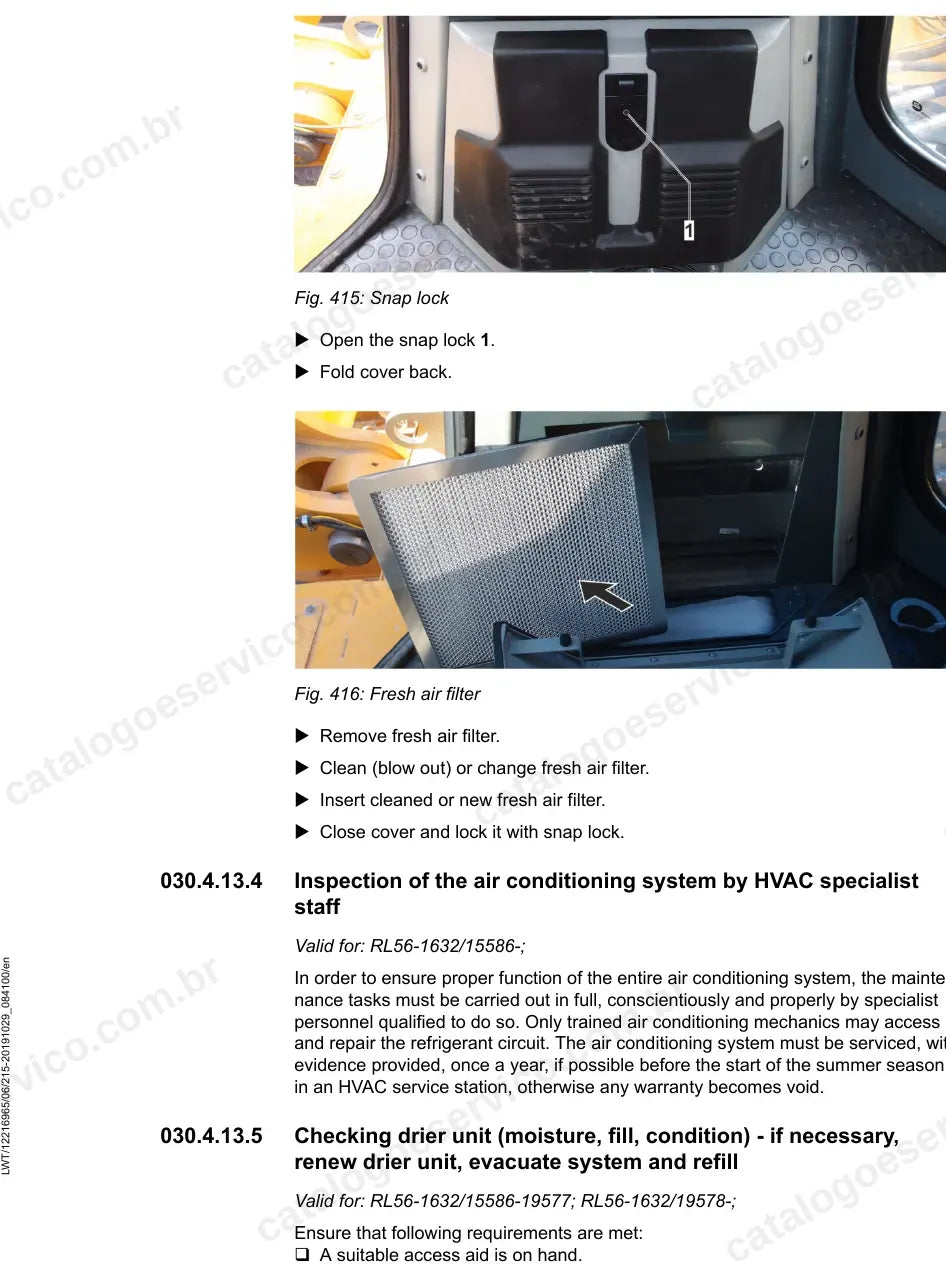

- Cabine, ventilação, software de teste e diagnóstico
Por que vale a pena
- Sequências de remoção e instalação com torques de aperto, inclusive acoplamento, cilindros e material rodante.
- Valores de teste e regulagem das pressões de translação, trabalho, guincho e arrefecimento.
- Ajustes e calibrações com o software de teste e ajuste e os códigos de serviço.
- Diagnóstico de falhas com esquemas elétricos completos e descrição de funcionamento de cada sistema.
Para quem é
Voltado a oficinas, mecânicos de campo e equipes de manutenção de obras de dutos e adutoras, construtoras e locadoras que mantêm o RL 56 trabalhando no lançamento e assentamento de tubos.
Perguntas frequentes
Serve para qual série do RL 56?
Para o assentador de tubos RL 56-1632 a partir do número de série 14909. As seções que mudam ao longo da produção indicam as faixas, com cortes em 15586 e 19578.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquema elétrico?
Sim. Inclui o esquema elétrico (circuit diagram) do RL 56 e a descrição dos componentes elétricos da cabine e dos compartimentos.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
