O Manual de Serviço Liebherr RL 44-64 reúne, em um PDF oficial de 1.525 páginas em inglês, a documentação de oficina dos assentadores de tubos Litronic da Série 4 fabricados pela Liebherr-Werk Telfs. São 19 grupos que vão dos dados técnicos e do plano de manutenção ao motor diesel, à hidráulica hidrostática de translação, à hidráulica de trabalho, ao sistema elétrico com diagnóstico por software, ao material rodante e ao guincho de içamento com dispositivo de alerta de sobrecarga.
Edição de fevereiro de 2017 para a geração 4 dos assentadores — RL 44 com motor D 936-L A6 de 175 kW, RL 54 com D 936-L A6 de 210 kW e RL 64 com D 946-L A6 de 275 kW —, com diagnóstico pelo software LinDiag (versões 2.25i e V2.62a), lista de códigos de serviço, software PDL do filtro de partículas diesel e colocação em serviço do alerta de sobrecarga do RL 54 e do RL 64.
Destaques deste material
- Dados técnicos por modelo: bombas de translação 2 × HPV 135 (RL 44), 2 × HPV 210 (RL 54) e 2 × HPV 280-02 (RL 64), com pressão máxima de 420 bar.
- Hidráulica de trabalho com bomba A 10 VO 140 de 284 l/min, pressão de standby de 25 bar e pressão máxima de 280 ±5 bar.
- Capacidade máxima de carga pela ISO 8813 de 28,4 t no RL 44 e de 48,3 t no RL 64, com dados de lança, contrapeso e guincho.
- Lista de códigos de serviço da eletrônica de translação (TCU), com mensagem de erro, ação da máquina e solução por plugue e pino.
- Checklists de regulagem e tarefas de teste e ajuste com o LinDiag, incluindo testes de solenoide de freio e de sobrevelocidade.
- Material rodante com relatório de teste e tabela de desgaste, além de instalações adicionais como chanfradora de tubos e gerador de solda.
O que este manual cobre
- Informações gerais, segurança, torques e conservação
- Ferramentas especiais, solda de reparo e instruções de instalação
- Dados técnicos, plano de manutenção e checklists de regulagem
- Motor diesel
- Acoplamento e caixa de distribuição de bombas
- Hidráulica de translação
- Hidráulica de trabalho
- Componentes hidráulicos
- Sistema elétrico: diagramas e componentes
- Sistema elétrico: descrições, LinDiag e códigos de serviço
- Redutores finais
- Material rodante e avaliação de desgaste
- Lança, guincho de içamento e alerta de sobrecarga
- Chassi, tanques, posto do operador e equipamentos especiais
Por que vale a pena
- Tarefas de teste e regulagem com valores nominais, tolerâncias e pontos de medição das hidráulicas de translação e de trabalho.
- Diagnóstico eletrônico pelo LinDiag, com listas de códigos de serviço, causas e ações corretivas.

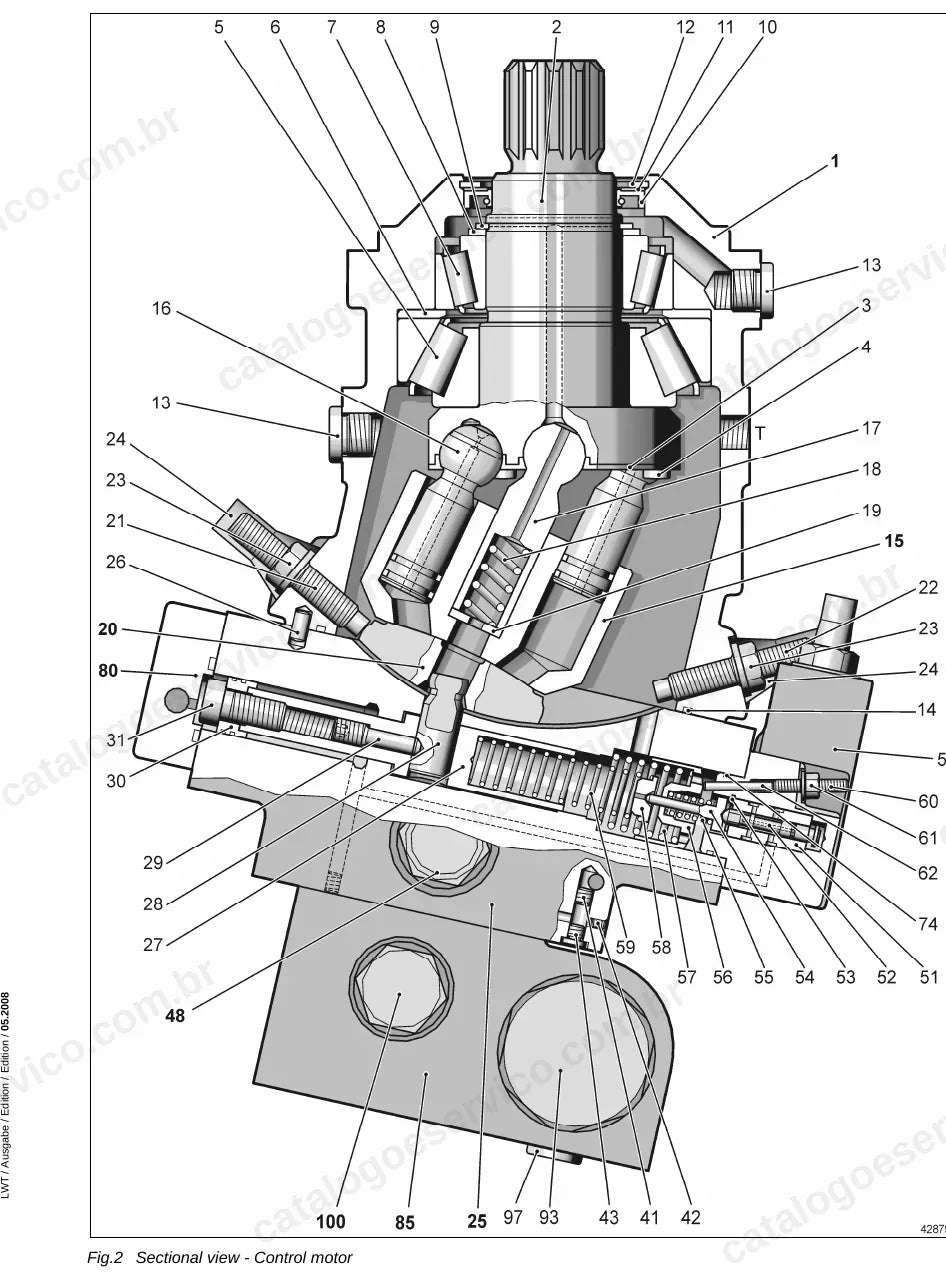

- Desenhos em corte e descrição de função de bombas, motores, redutores finais e motor de controle do guincho para desmontagem e montagem.
- Esquemas hidráulicos e diagramas elétricos de cada modelo para localizar falhas com segurança.
Para quem é
Indicado para oficinas especializadas, mecânicos de campo e empreiteiras de dutos que operam assentadores Liebherr RL 44, RL 54 ou RL 64 em obras de oleodutos, gasodutos e saneamento e precisam dos valores de fábrica para diagnosticar e regular a máquina.
Perguntas frequentes
Serve para qual modelo?
Para os assentadores de tubos Liebherr Série 4: RL 44, RL 54 e RL 64. Os dados e procedimentos vêm separados por modelo.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas hidráulicos e elétricos?
Sim. Traz esquemas da hidráulica de translação e de trabalho e diagramas elétricos com descrição de componentes e lista de funções de cada modelo.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
