O Manual de Serviço Liebherr RL 66-1633 reúne em 855 páginas em inglês a documentação técnica oficial em PDF deste assentador de tubos sobre esteiras. Produzido pela Liebherr-Werk Telfs, o livro traz dados técnicos, plano de manutenção, ajustes e o funcionamento do motor D946, do acoplamento e da caixa de distribuição, do arrefecimento com dois acionamentos de ventilador, da translação hidrostática, da hidráulica de trabalho e do guincho, da lança, do contrapeso, do material rodante, da cabine e do sistema elétrico.
Esta edição de outubro de 2020 (versão 06) trata do RL 66-1633 a partir do nº de série 15104, com motor D946-L A7 04 f de 250 kW e 12 litros, lanças de 8.500 ou 10.500 mm, contrapeso de 11.992 kg em 4 peças de 2.998 kg e força de tração de 522 kN a 1,5 km/h.
Destaques deste material
- Motor D946-L A7 04 f: 250 kW pela ISO 9249, 1.800 rpm nominais, 12 l, taxa de compressão de cerca de 17,5:1 e acoplamento com torque nominal de 4.000 Nm.
- Redutores FAT650 F531/F549 de um estágio reto e dois planetários, relação de 54,32:1 e 23 l de óleo SAE 85W-140; roda-guia de 813 mm.
- Bomba de trabalho A10V 140 de 260 l/min e 260 ± 5 bar; bomba dupla de alimentação de 55 + 55 cm³ com 228,9 l/min.
- Cilindro da lança de 230/115/2.240 mm e cilindro do contrapeso de 120/70/720 mm, com alcance de trabalho de até 10.260 mm (ISO 8813).
- Tanque hidráulico de 152 l e 370 l no circuito; dimensões de 3.780 mm de altura e largura de transporte de 4.205 mm sem contrapeso.

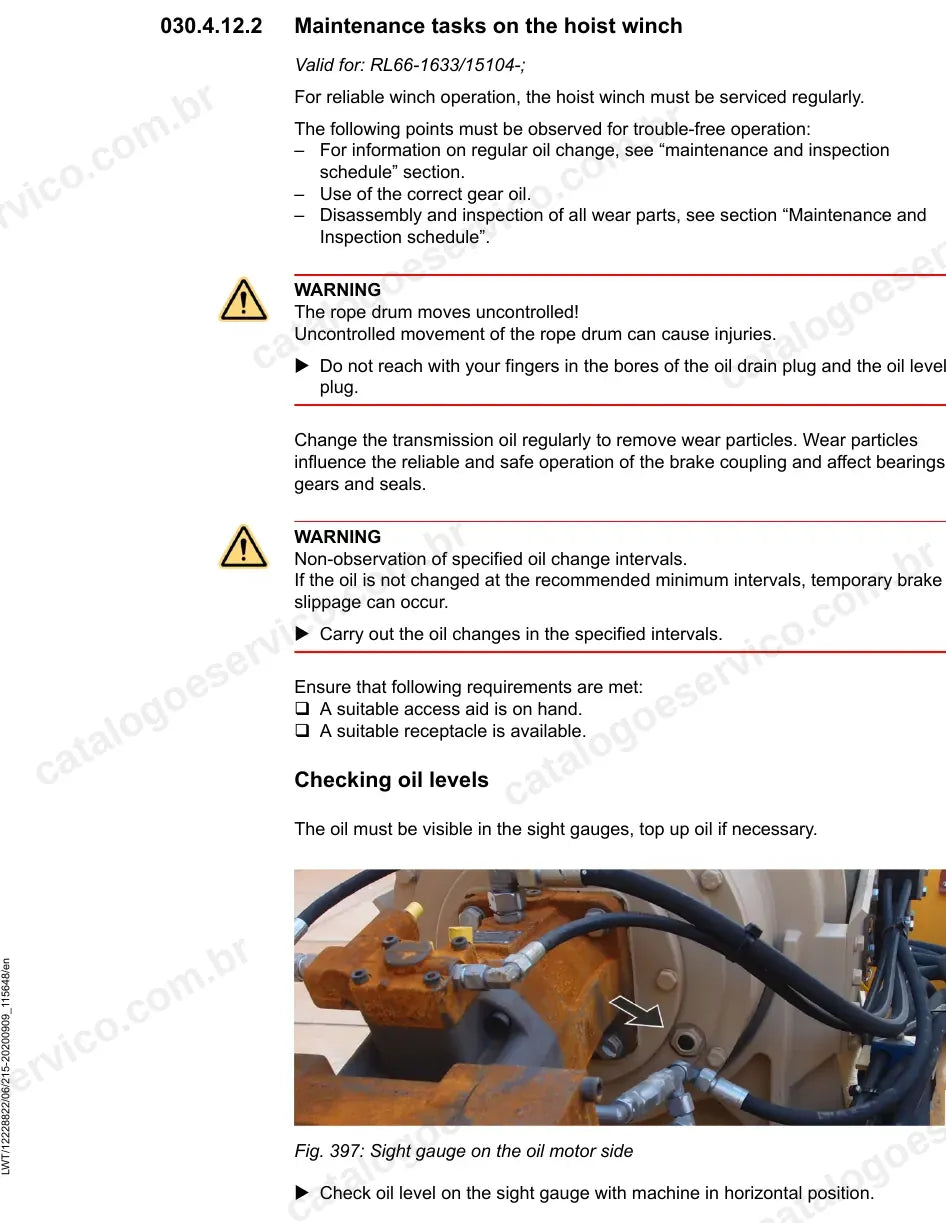

- Manutenção do guincho de içamento com visor de nível no lado do motor de óleo, além de baterias de 190 Ah.
O que este manual cobre
- Introdução, segurança, solda de reparo e símbolos
- Dados técnicos
- Manutenção, guincho de içamento e tarefas de ajuste
- Motor diesel
- Sistema de arrefecimento
- Hidráulica de trabalho e motor do guincho
- Translação hidrostática
- Componentes hidráulicos e tanque
- Freios e pedal de inching
- Sistema elétrico e esquemas elétricos
- Redutores finais e vedação duo cone
- Material rodante: chassi, roletes e corrente
- Lança, contrapeso, guincho e kit de chanfradeira e gerador de solda
- Cabine, ventilação, software de teste e diagnóstico
Por que vale a pena
- Sequências de remoção e instalação com torques de aperto do acoplamento, dos redutores, dos cilindros e do material rodante.
- Valores de teste e regulagem das pressões de translação, trabalho, guincho e dos dois circuitos de ventilador.
- Ajustes com o software de teste e ajuste, códigos de serviço e calibrações dos comandos.
- Diagnóstico com esquemas elétricos completos e descrição de funcionamento de cada sistema.
Para quem é
Indicado para oficinas e equipes de manutenção de grandes obras de dutos, mineração e infraestrutura, além de locadoras que operam o RL 66 no içamento e assentamento de tubos de grande diâmetro.
Perguntas frequentes
Serve para qual série do RL 66?
Para o assentador de tubos RL 66-1633 a partir do número de série 15104, motor D946-L A7 04 f Stage IV f / Tier 4.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquema elétrico?
Sim. Inclui o esquema elétrico (circuit diagram) do RL 66 e a descrição dos componentes elétricos da cabine e dos compartimentos.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
