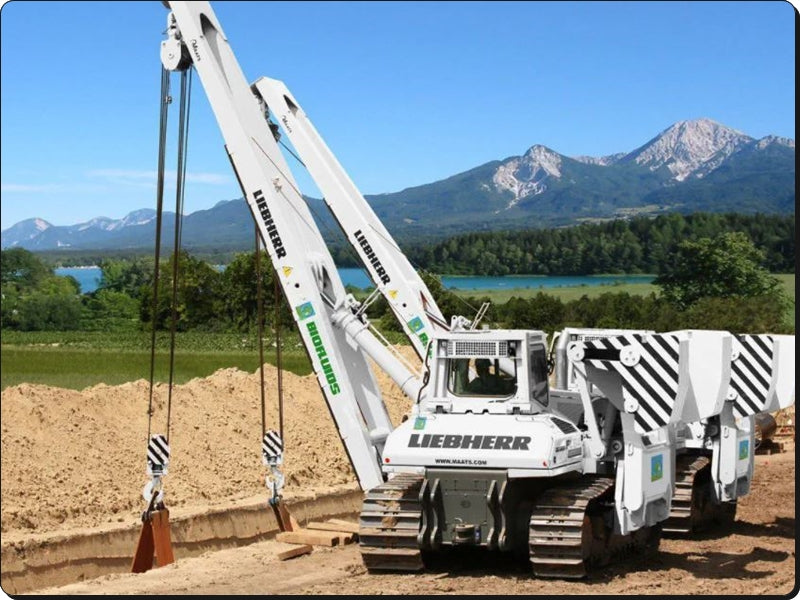

O Manual de Serviço Liebherr RL 46-1631 é o documento técnico oficial em PDF, com 806 páginas em inglês, para o assentador de tubos (pipelayer) sobre esteiras da Liebherr-Werk Telfs. Ele traz dados técnicos, plano de manutenção, ajustes e o funcionamento do motor D934 A7, da translação hidrostática, da hidráulica de trabalho com motor do guincho, da lança, do contrapeso móvel, do guincho com queda livre, do material rodante, do sistema elétrico e do software de teste e ajuste.
O RL 46-1631 usa o motor de 4 cilindros D934 A7 04 (175 kW, 7 litros), lanças de 6.000 ou 7.320 mm, contrapeso removível de 5.032 kg e força de tração de 281 kN a 1,9 km/h; o livro de outubro de 2019 cobre a máquina a partir do nº de série 15374, com seções separadas para 15374–17645 e a partir de 17646.
Destaques deste material
- Motor D934 A7 04: 175 kW pela ISO 9249, 1.900 rpm nominais, 7,0 l, folga de válvulas de 0,30/0,40 mm a frio e marcha lenta de 900 rpm.
- Translação com bombas 2 x H1P147 (279 l/min, alívio de 445 bar e corte a 420 bar) e motores 2 x H1B250; até 10,5 km/h à frente e à ré.
- Bomba de trabalho ER-R-130B de 240 l/min e 300 ± 5 bar, bloco M6-1516 com seções para gancho, lança e contrapeso (170/170/70 l/min).
- Cilindro da lança de 170/90/1.260 mm e cilindro do contrapeso de 100/60/610 mm, com torques de pistão e porca (200 Nm + 41° e 200 Nm + 24° na lança).
- Redutores FAT500 F557/F558 com relação de 41,40:1 e corrente de 43 elos com passo de 215,9 mm e sapatas de 710 ou 914 mm.
- Guincho hidráulico com tambor de 254 mm, cabo de 20 mm e 80 m, pressões de abertura do freio e da embreagem de queda livre.
O que este manual cobre
- Introdução, segurança, solda de reparo e símbolos
- Dados técnicos
- Manutenção, guincho de içamento e tarefas de ajuste

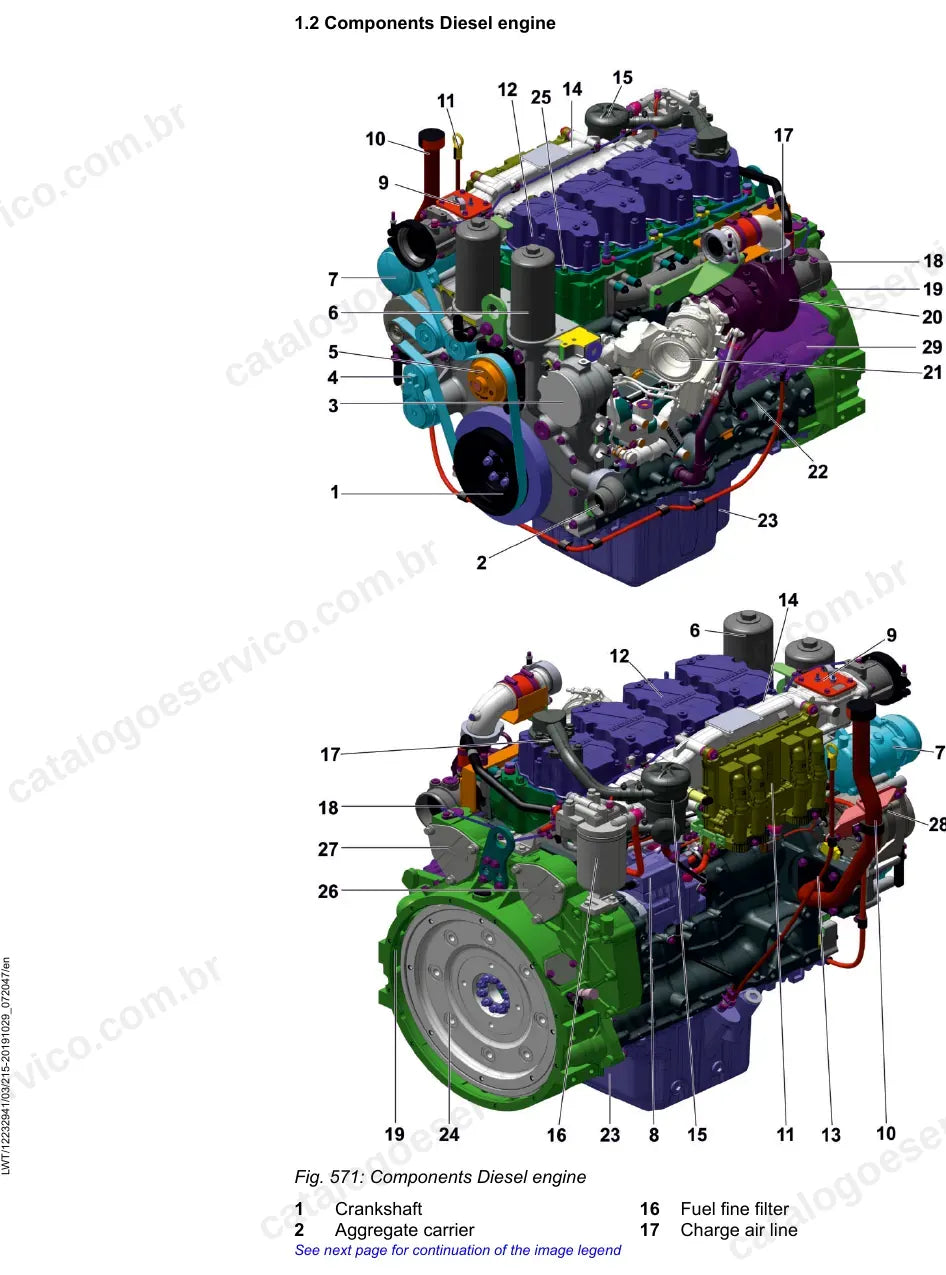

- Motor diesel

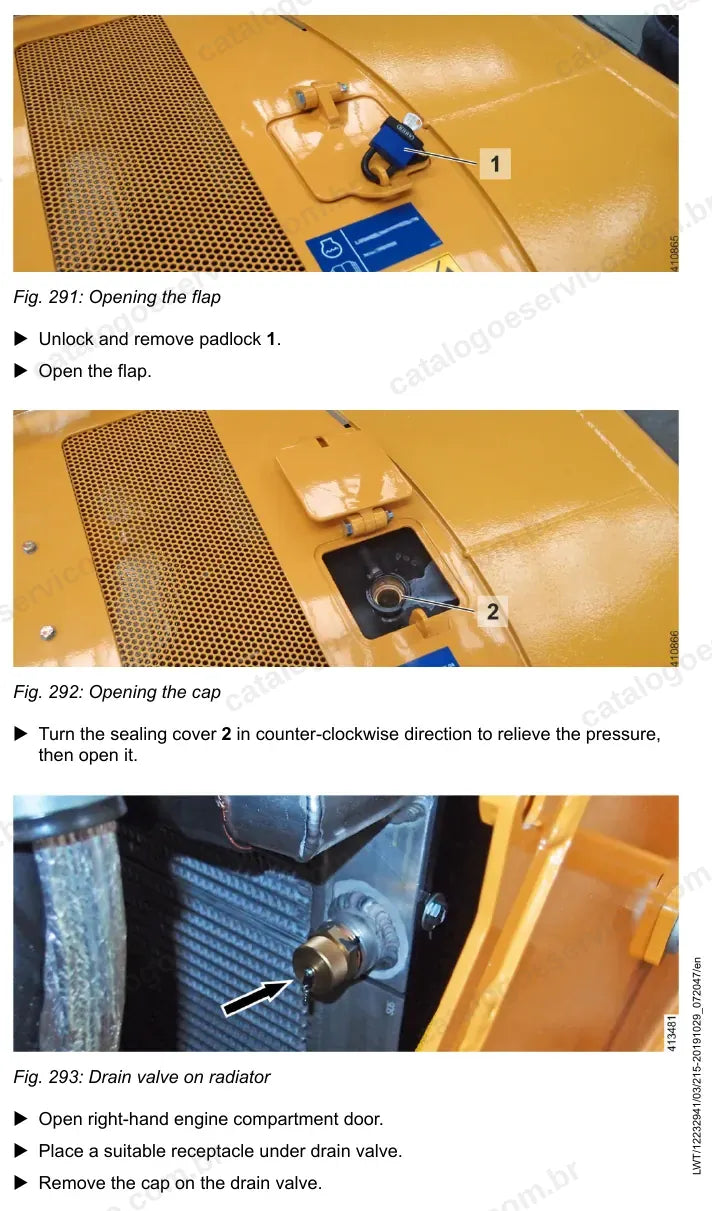

- Sistema de arrefecimento
- Hidráulica de trabalho e motor do guincho
- Translação hidrostática
- Componentes hidráulicos e tanque
- Freios e pedal de inching
- Sistema elétrico e esquemas elétricos
- Redutores finais e vedação duo cone

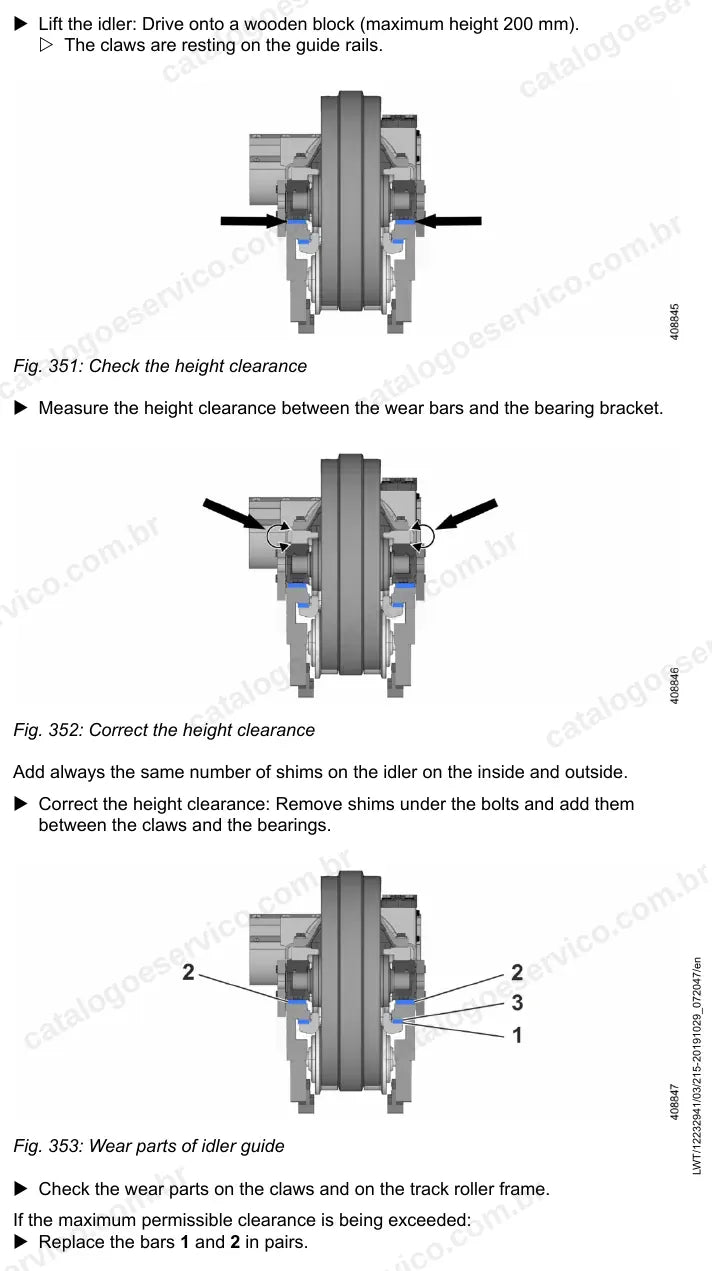

- Material rodante: chassi, roletes e corrente
- Lança, contrapeso, guincho e kit de chanfradeira e gerador de solda

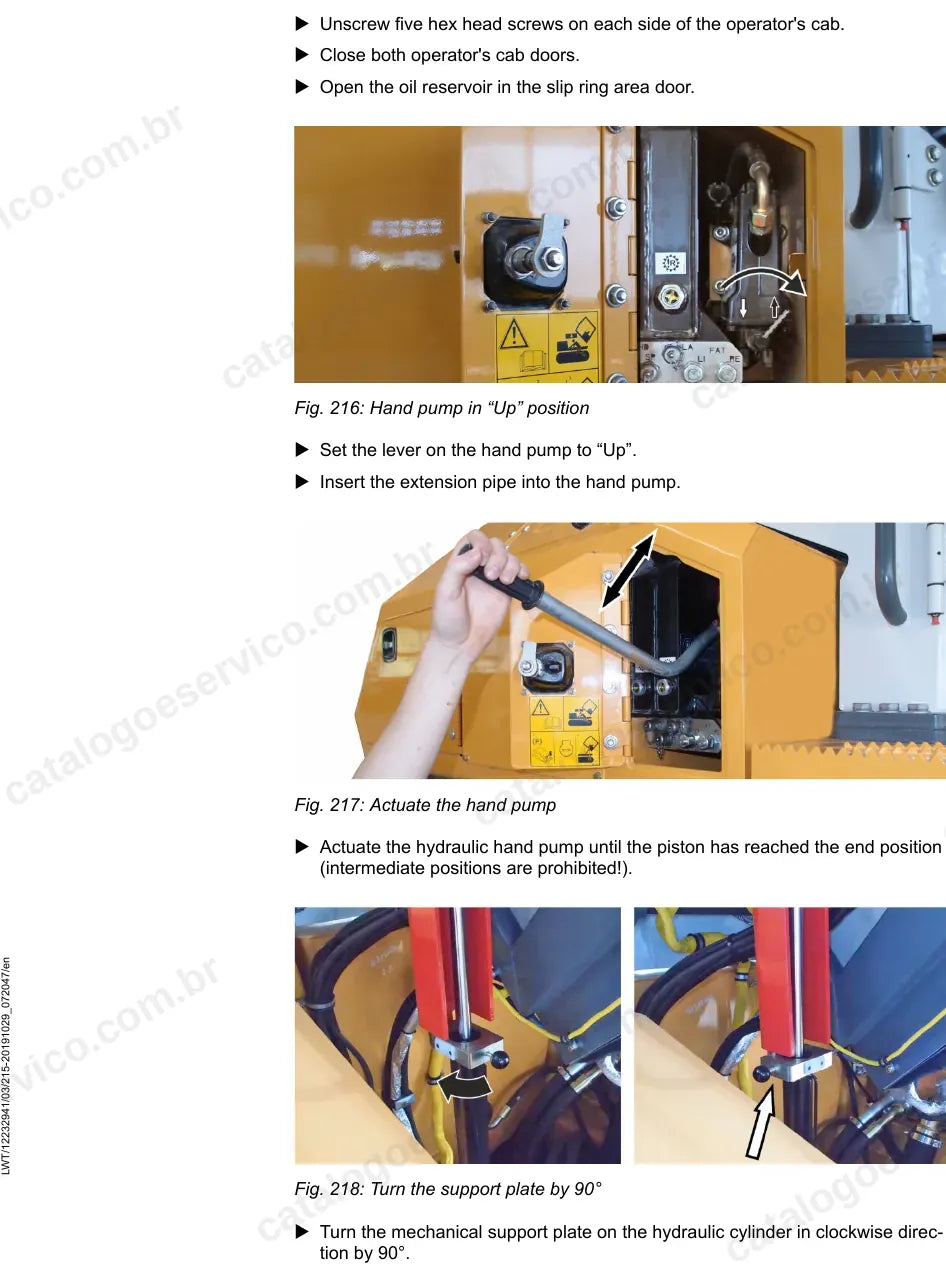

- Cabine, ventilação, software de teste e diagnóstico
Por que vale a pena
- Sequências de remoção e instalação com torques de aperto do material rodante, dos cilindros e do guincho.
- Valores de teste e regulagem das pressões de translação, trabalho, guincho e arrefecimento.
- Ajuste e teste da função de queda livre do guincho e manutenção do cabo de aço em todo o comprimento.
- Diagnóstico com o software de teste e ajuste, códigos de serviço e esquemas elétricos completos.
Para quem é
Indicado para oficinas e mecânicos de campo que atendem obras de gasodutos, oleodutos e adutoras, além de construtoras e locadoras que mantêm o RL 46 em operação no assentamento de tubos.
Perguntas frequentes
Serve para qual série do RL 46?
Para o assentador de tubos RL 46-1631 a partir do número de série 15374. As seções que mudam ao longo da produção indicam se valem para 15374 a 17645 ou a partir de 17646.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquema elétrico?
Sim. Inclui o esquema elétrico (circuit diagram) do RL 46 e a descrição dos componentes elétricos da cabine e dos compartimentos.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
