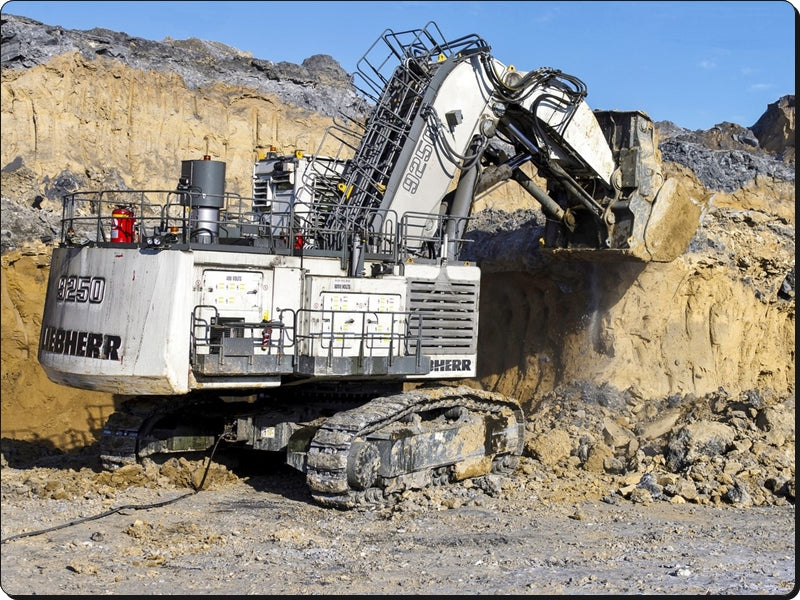

Escavadeira de 250 toneladas movida a eletricidade, a R 9250 E tem no Manual de Serviço Liebherr R9250E a sua documentação técnica oficial: um PDF de 2.521 páginas em inglês com dados técnicos, regulagens, manual de operação e manutenção, motor elétrico, hidráulica de trabalho e translação, giro, arrefecimento, lubrificação centralizada, escada de acesso, tensionamento das esteiras, sistema elétrico de alta e baixa tensão, estrutura mecânica, ar-condicionado, supressão de incêndio e esquemas.
Válido para a R 9250 E tipo 1129 a partir do número de série 25385 (edição de dezembro de 2021), com motor de indução trifásico General Electric N 3 RXC 450 K4G de 6.000 ou 6.600 V, alimentação por chave de campo, cabo e conexão rotativa elétrica, e regulagem do enrolador de cabo opcional.
Destaques deste material
- Motor elétrico GE de gaiola com torque máximo de 7.722 Nm a 1.484 rpm, resfriamento ar/ar integrado e limites de partida (3 a frio e 2 a quente por hora, sem partida abaixo de -40 °C).
- Circuito principal com 2 bombas A20VSO520 e 1 bomba A11VLO260 (797 kW, 2.092 l/min), alívio primário de 320 ± 5 bar e blocos Rexroth 4MO-40, 4MO-32 e 1MO-32.
- Giro com 2 bombas A4VG 125, 2 redutores SAT 450/257 de 41.347 Nm cada e coroa ROD 1304 DJ com torque de 717.904 Nm.
- Translação com redutores FAT 1000/102, 4 motores A6VE 250 e velocidade de 2,5 a 3,3 km/h; material rodante com 18 roletes inferiores e sapatas de 850 mm.

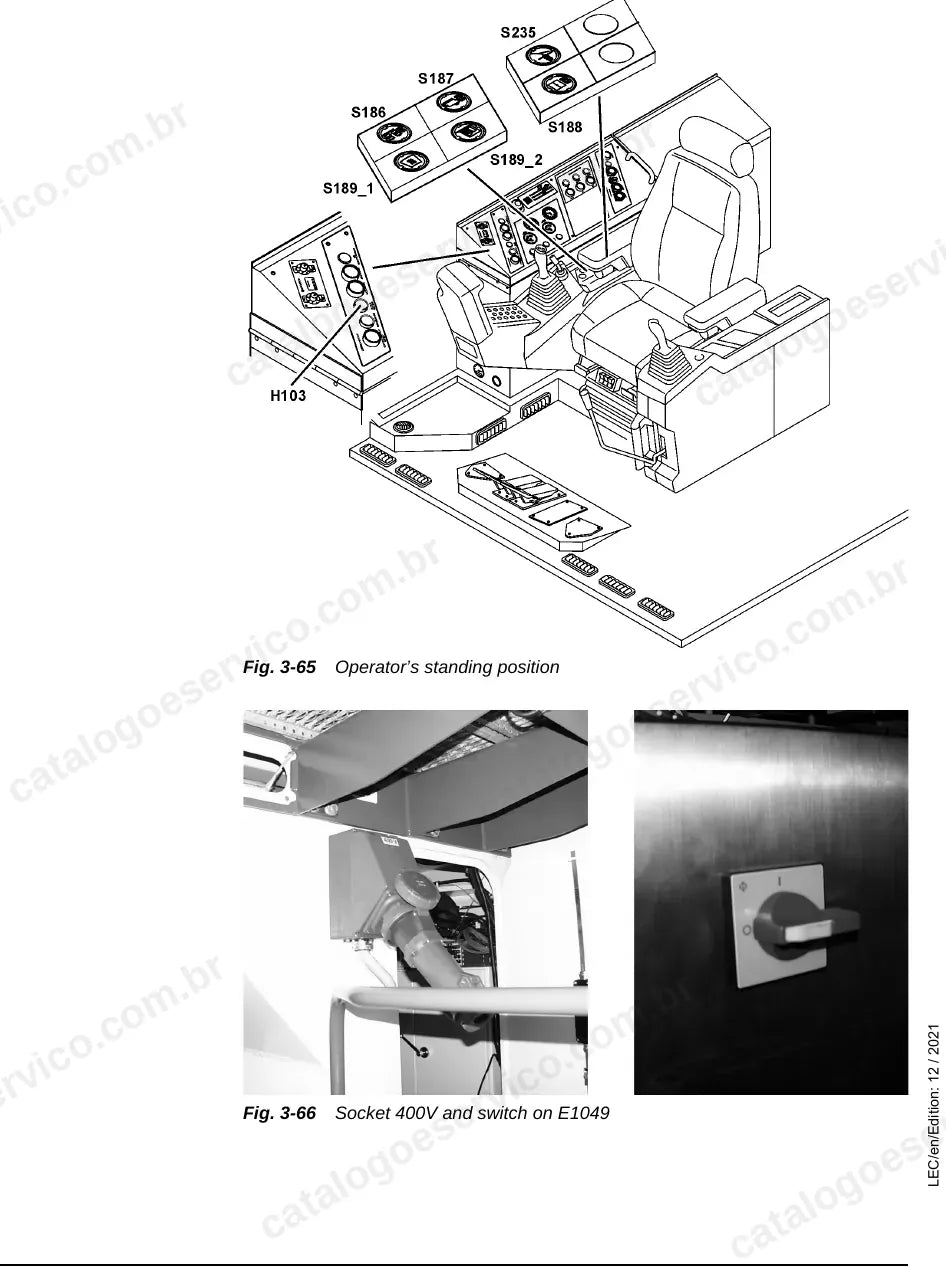

- Sistema elétrico de alta tensão (motor, transformadores e autotransformador) e baixa tensão de 24 V, pré-aquecimento em 400/230 V e 4 baterias principais mais 2 de serviço de 170 Ah.
- Regulagens passo a passo: servopressão, freio de giro, bombas P1, P2 e P3, válvulas primárias e secundárias, válvulas de retenção com estrangulamento (retro), bombas de giro e de arrefecimento e tensionamento das esteiras.
O que este manual cobre
- Generalidades, torques padrão e solda
- Procedimentos de trabalho seguro e análise de risco
- Dados técnicos, içamento de componentes e regulagens

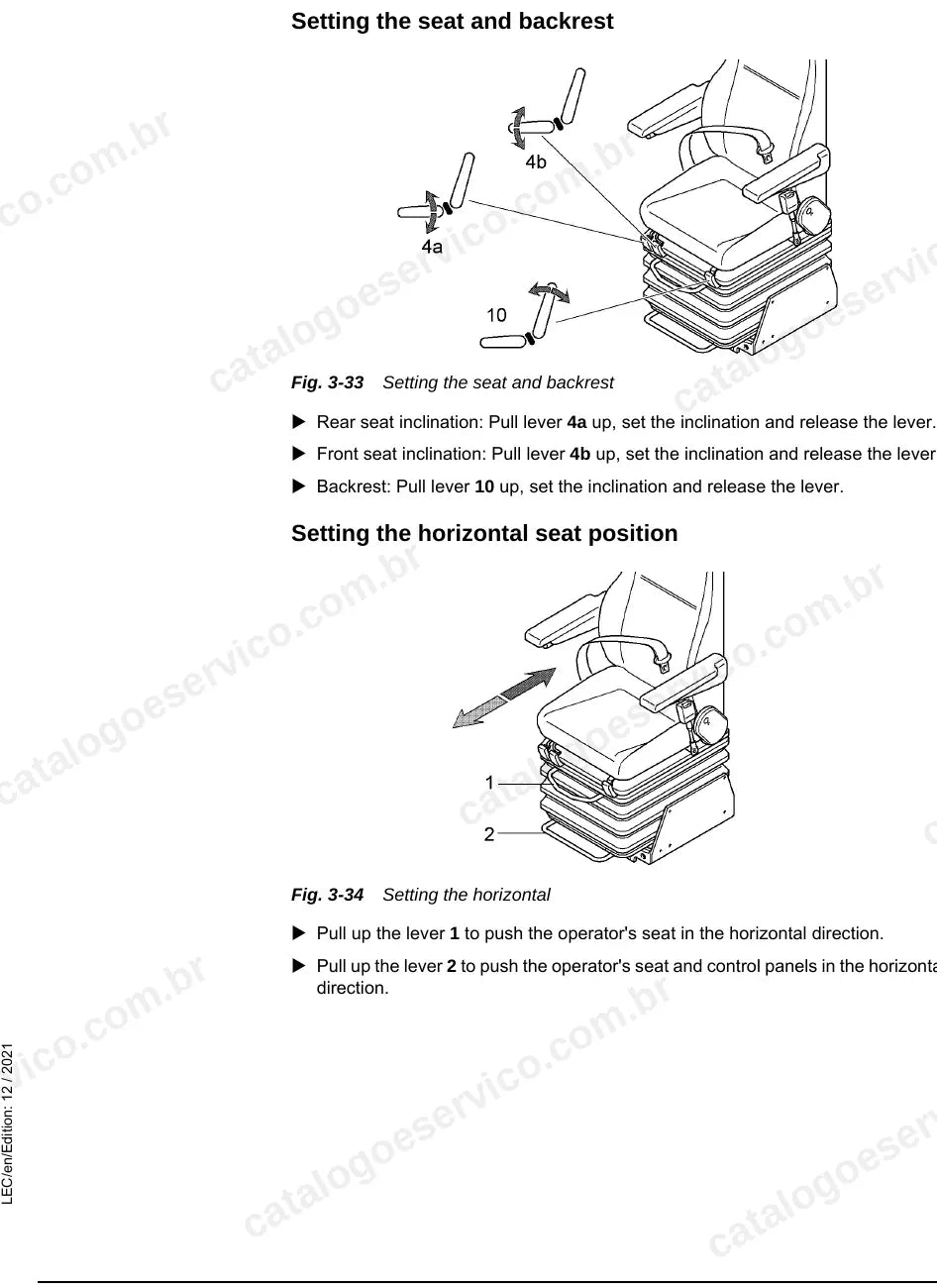

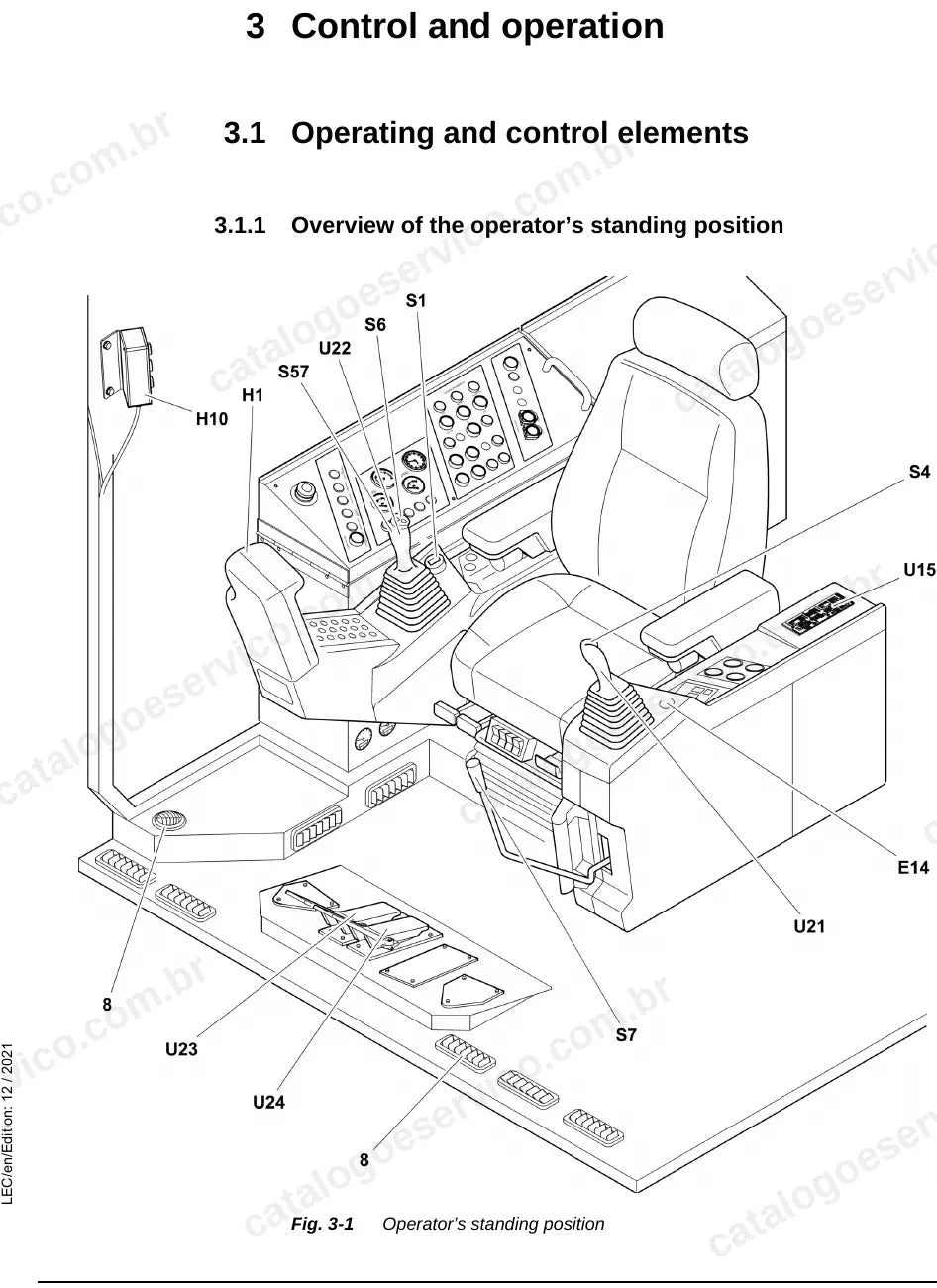

- Manual de operação e manutenção
- Ferramental
- Motor elétrico
- Hidráulica de trabalho e de translação
- Sistema de giro
- Sistema de arrefecimento
- Lubrificação centralizada
- Escada de acesso e estação de serviço
- Tensionamento das esteiras
- Sistema elétrico, chave de campo e alta tensão
- Estrutura superior, material rodante e equipamento
- Ar-condicionado e supressão de incêndio
- Esquemas hidráulicos, de lubrificação e elétricos
Por que vale a pena
- Valores de fábrica e sequência de ajuste das bombas, válvulas e freio de giro, com a folha de regulagem da máquina.

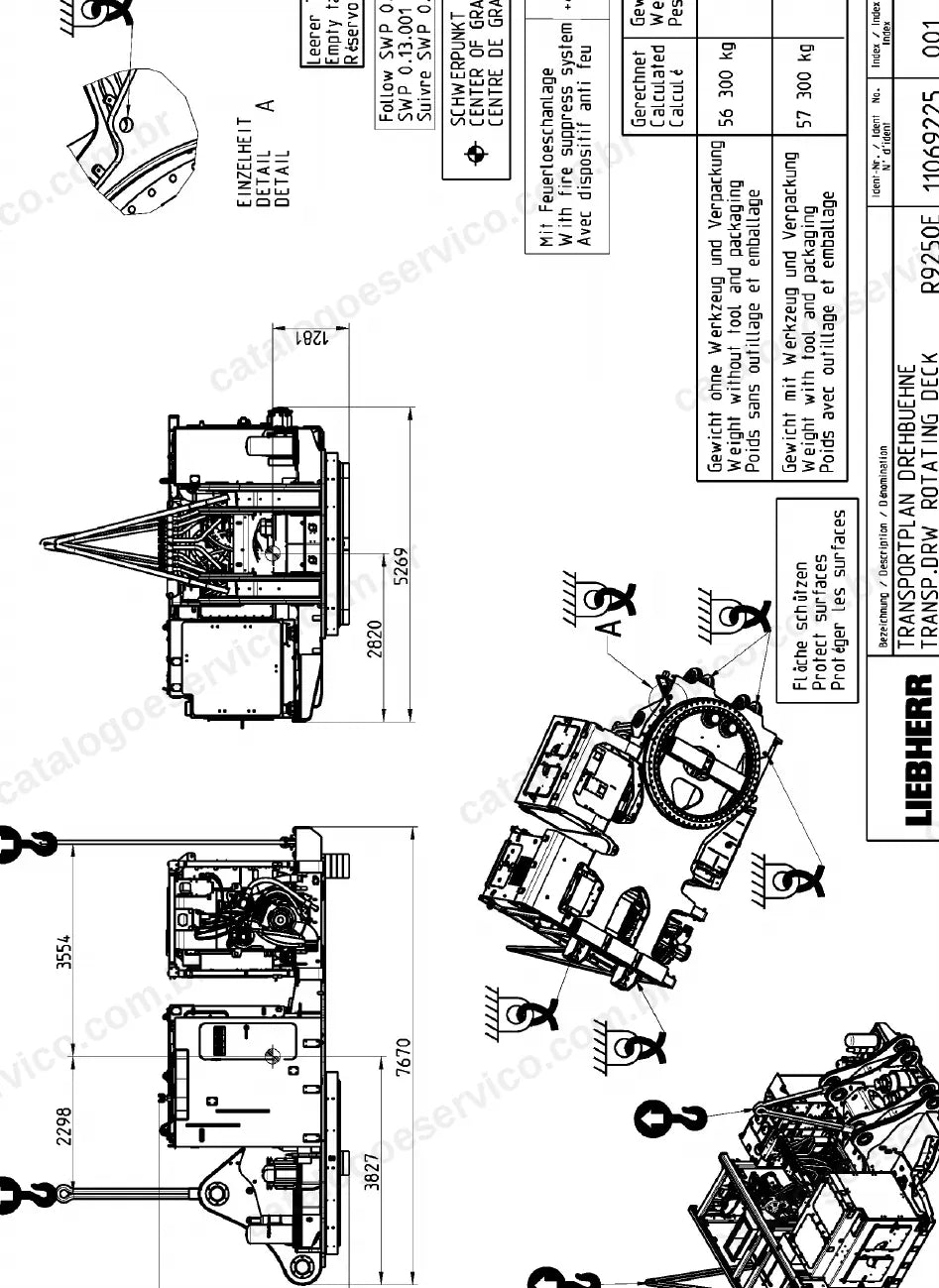

- Remoção e instalação de componentes com torques de aperto e dados de içamento.
- Diagnóstico de falhas com causas e ações corretivas, incluindo o circuito de alta tensão.
- Descrição do display de monitoramento, do teclado BBT e da rede CAN para localizar defeitos elétricos.
Para quem é
Feito para eletromecânicos e mecânicos de mineradoras, equipes que operam frotas de escavadeiras elétricas em cava e prestadores de serviço que atendem a R 9250 E e precisam dos procedimentos de fábrica para trabalhar no motor de média tensão e na hidráulica.
Perguntas frequentes
Serve para a R 9250 a diesel?
Não. Este manual é da R 9250 E elétrica, tipo 1129, a partir do número de série 25385. A versão diesel tem manual próprio.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas hidráulicos e elétricos?
Sim. O capítulo de esquemas traz o sistema hidráulico, a lubrificação centralizada e o sistema elétrico.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
