O Manual de Serviço Liebherr R924 Compact é o documento técnico oficial em PDF, com 796 páginas em inglês, para a escavadeira hidráulica de esteiras fabricada pela Liebherr-France em Colmar. Organizado em grupos numerados, ele reúne torques de aperto, ferramentas especiais, dados técnicos, motor diesel, acoplamento e caixa de distribuição, sistema hidráulico com controle Load Sensing, componentes hidráulicos, sistema elétrico, giro, translação, material rodante, opcionais, cabine e lubrificação central.
Vale para a R 924 Compact a partir do número de série 14749, tipos 911 e 198 (este com lâmina niveladora), com motor Liebherr D 924 TI-E de 4 cilindros e 121 kW; o grupo de dados técnicos e o plano de manutenção também trazem as versões Tier III tipos 1055, 1056 e 1083 Tunnel com motor D 934 S A6.
Destaques deste material
- Motor D 924 TI-E: 4 cilindros turbo, 6.640 cm³, 121 kW, 750 Nm, rotação nominal de 1.800 rpm e folga de válvulas de 0,25/0,30 mm a frio.
- Lista de verificação de regulagem da R 924 Compact com rotações, pressão de pilotagem de 30 bar, pressão de standby de 60 bar e ajuste da pressão diferencial do Load Sensing.
- Controle Load Sensing (LSC Linde) explicado passo a passo: limitação de rotação pela válvula Y50, seleção de potência pelo seletor de modos e limitação de vazão pela válvula Y51.
- Bomba dupla de deslocamento variável DPVP 108 com 2 x 107,7 cm³, motor de giro HMF 02, motor de translação FMV e redutor de giro GS3000-2.
- Sistema elétrico com display de monitoramento V3.0.1, V3.1 e V3.2, unidade de controle S2, lista de componentes e esquemas elétricos.
- Material rodante com limites de desgaste, tensores de mola e procedimentos de remoção e instalação dos componentes da esteira.
O que este manual cobre
- Informações gerais, segurança, torques de aperto e lubrificantes
- Ferramentas especiais
- Dados técnicos e plano de manutenção
- Motor diesel
- Acoplamento e caixa de distribuição
- Sistema hidráulico: regulagens, Load Sensing e diagramas
- Componentes hidráulicos: bombas, motores, cilindros, servocomandos e juntas rotativas
- Sistema elétrico: display, unidade de controle e esquemas
- Redutor de giro, freio de giro e coroa de giro
- Redutor de translação e freio
- Material rodante
- Opcionais (válvulas de segurança e kits AHS com Tool Control)
- Cabine, aquecimento auxiliar e ar-condicionado
- Lubrificação central
Por que vale a pena
- Sequências de remoção, desmontagem, montagem e instalação, como a caixa de distribuição e os redutores de translação, com torques de aperto.
- Valores nominais de teste e regulagem de pressões, rotações e vazões da hidráulica, com os pontos de medição.
- Pesquisa de falhas pelo display de monitoramento e pela unidade de controle, além da busca de defeitos da lubrificação central.

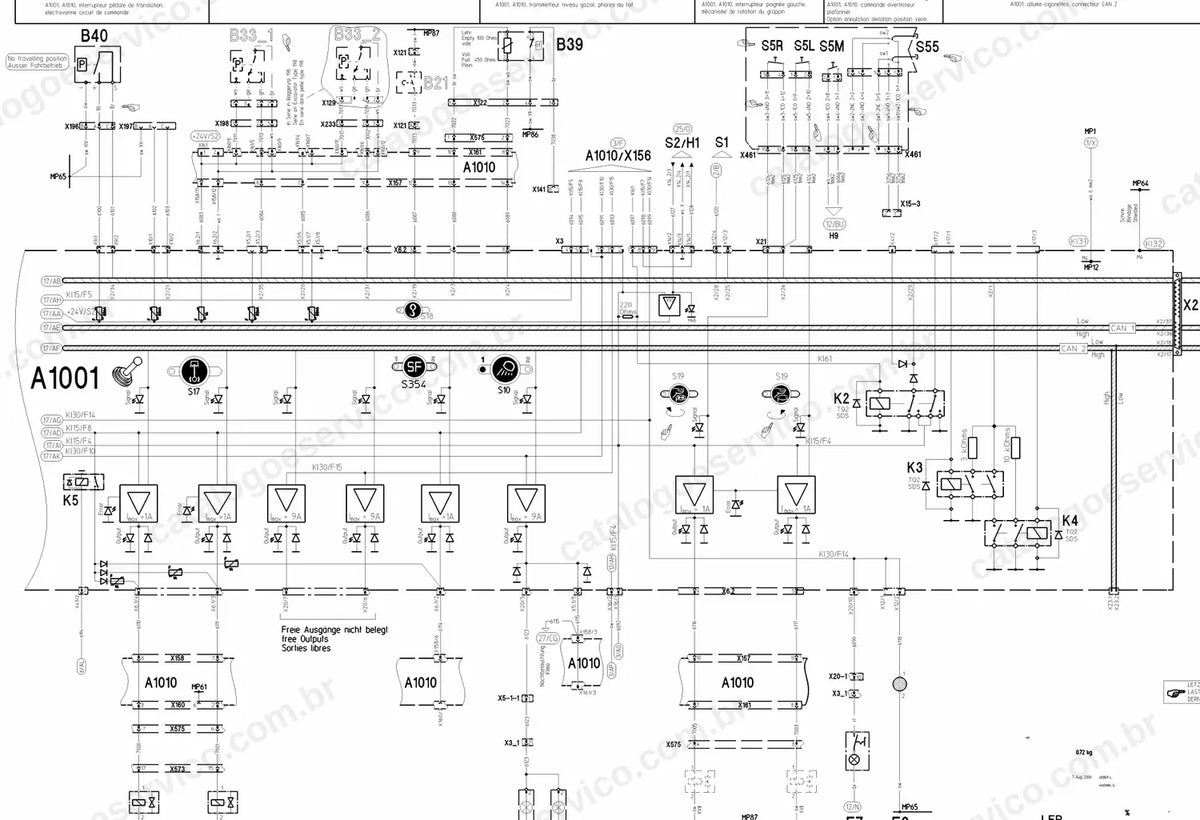

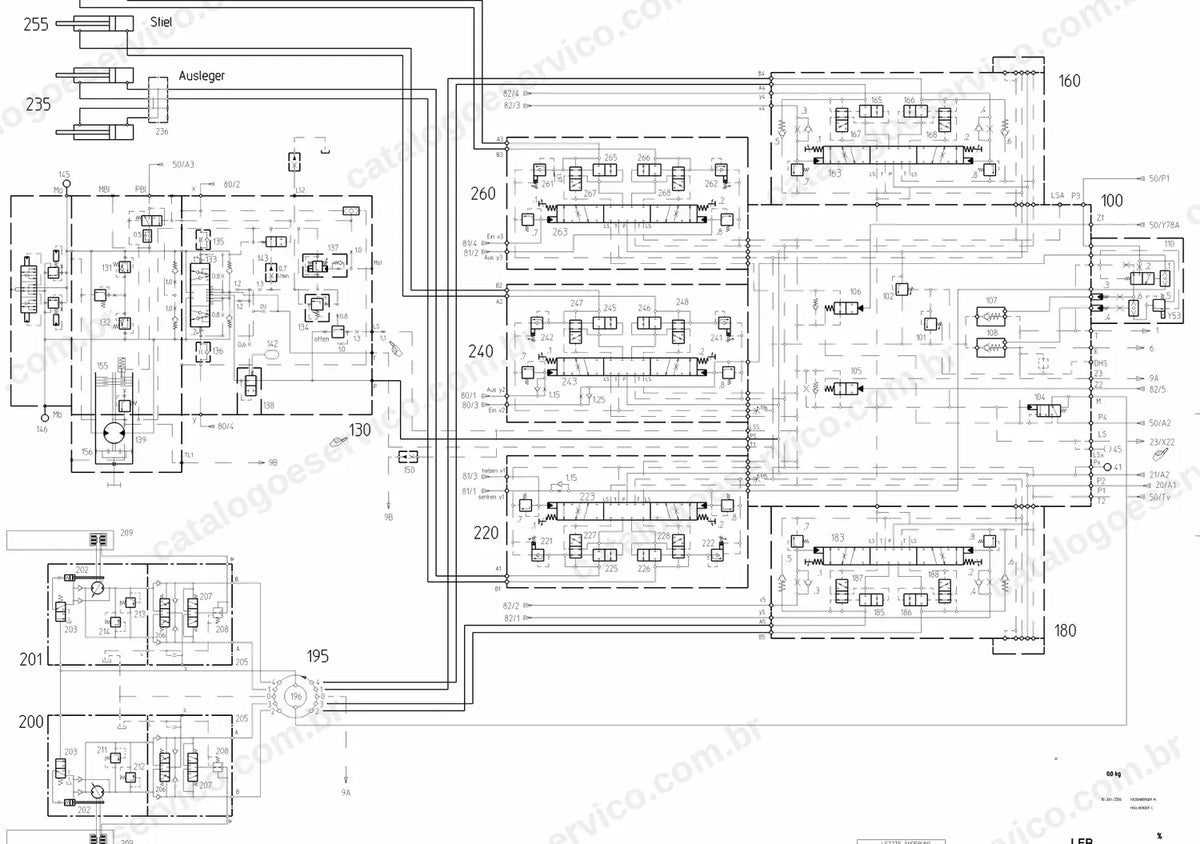

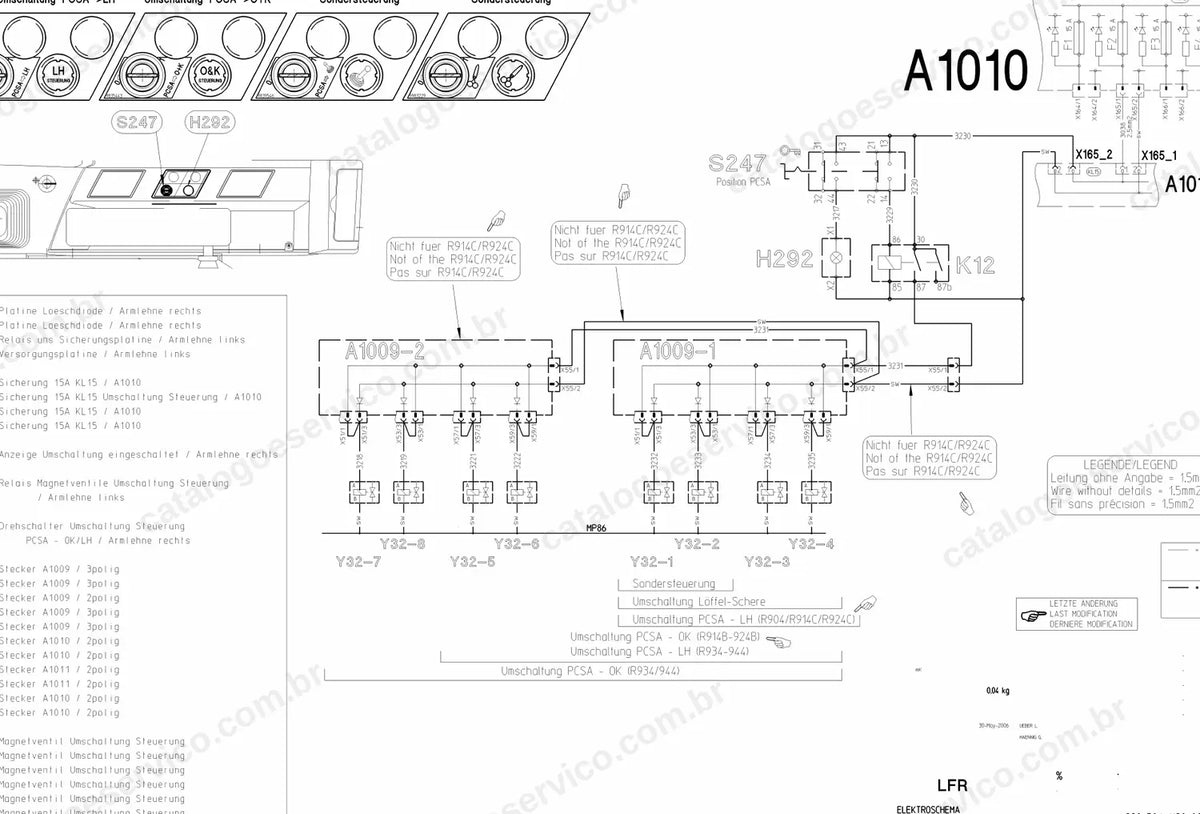

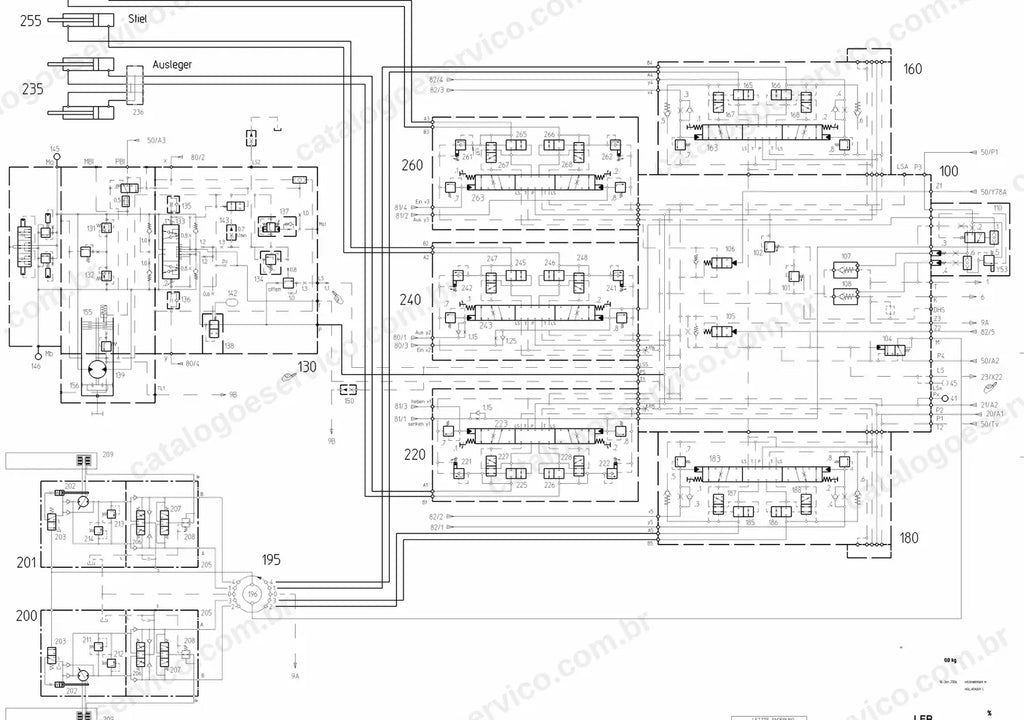

- Diagramas hidráulicos e elétricos com lista de componentes para rastrear circuitos durante o reparo.
Para quem é
Indicado para oficinas de linha amarela, mecânicos de campo, construtoras e locadoras que mantêm a R 924 Compact em obras urbanas, terraplenagem e saneamento e precisam dos valores de fábrica para regular e reparar a escavadeira.
Perguntas frequentes
Serve para qual série da R 924 Compact?
Para a R 924 Compact a partir do número de série 14749, tipos 911 e 198, com motor D 924 TI-E. Os dados técnicos e o plano de manutenção também incluem os tipos Tier III 1055, 1056 e 1083.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem diagramas hidráulicos e elétricos?

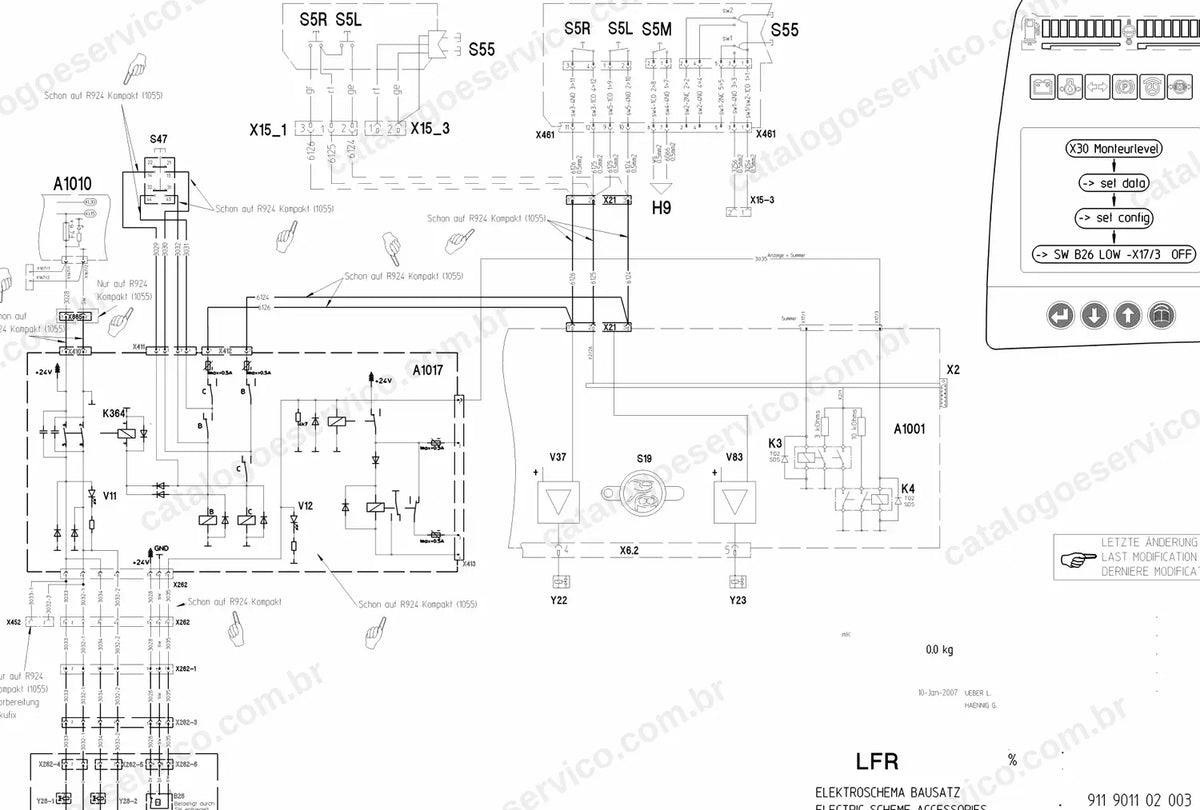

Sim. Traz diagramas hidráulicos com lista de componentes, esquemas elétricos da máquina e esquemas dos opcionais e da lubrificação central.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
