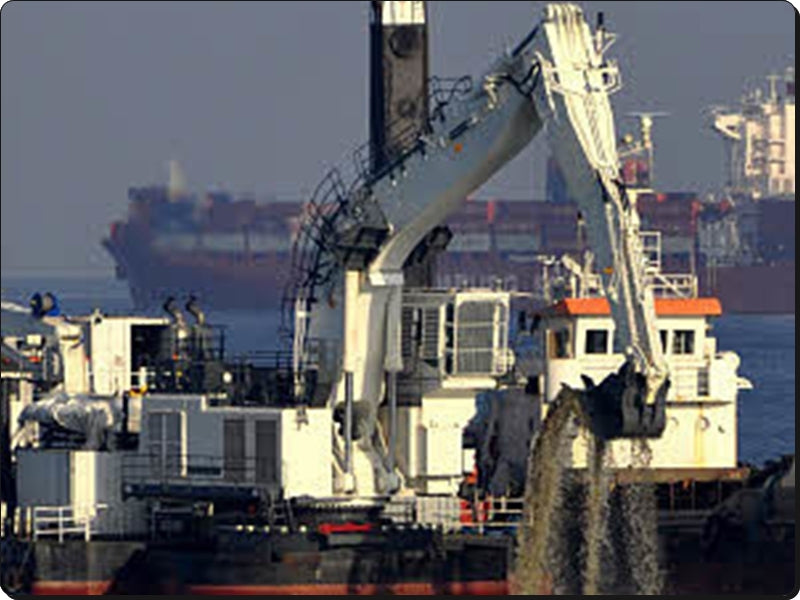

O Manual de Serviço Liebherr P9350 é o documento técnico oficial em PDF, com 2.281 páginas em inglês, para a escavadeira hidráulica de dragagem montada sobre pontão, fabricada pela Liebherr-Mining Equipment Colmar. O livro reúne dados técnicos, procedimentos de trabalho seguro, regulagens, manutenção, manual de operação e a descrição do motor diesel, do equipamento de escavação, do giro, do arrefecimento, da lubrificação central, dos sistemas elétrico e pneumático, da estrutura superior, do ar-condicionado e do combate a incêndio.
Edição de dezembro de 2021 para a P 9350 tipo 447 a partir da série 28068: sem material rodante, com conexão rotativa que pode fornecer óleo hidráulico ao pontão, operação em pontão e motor Cummins QSK45 de 1.120 kW.
Destaques deste material
- Motor Cummins QSK45: 12 cilindros em V, 45 l, 1.120 kW a 1.800 rpm, 245 l de óleo, folga de válvulas de 0,36/0,81 mm e consumo de 221 l/h a 80% de carga.
- Hidráulica principal com 2 bombas duplas A20VO520 a 1.445 rpm: 1.012 kW, 4 x 754 l/min, alívio primário de 320 ± 5 bar e secundário de 380 ± 5 bar.
- Giro em circuito fechado com bombas A4 VG 180 de 2 x 225 kW, 802 l/min e 350 bar, independente do fluxo do equipamento.
- Tabelas de lança de 12, 15 e 19 m e braços de 4,00 a 9,45 m, com caçambas de 3,0 a 15,3 m³ e profundidade de escavação de até 23,0 m.
- Procedimento de trabalho seguro para a conexão rotativa e seção de operação em pontão no manual de operação.

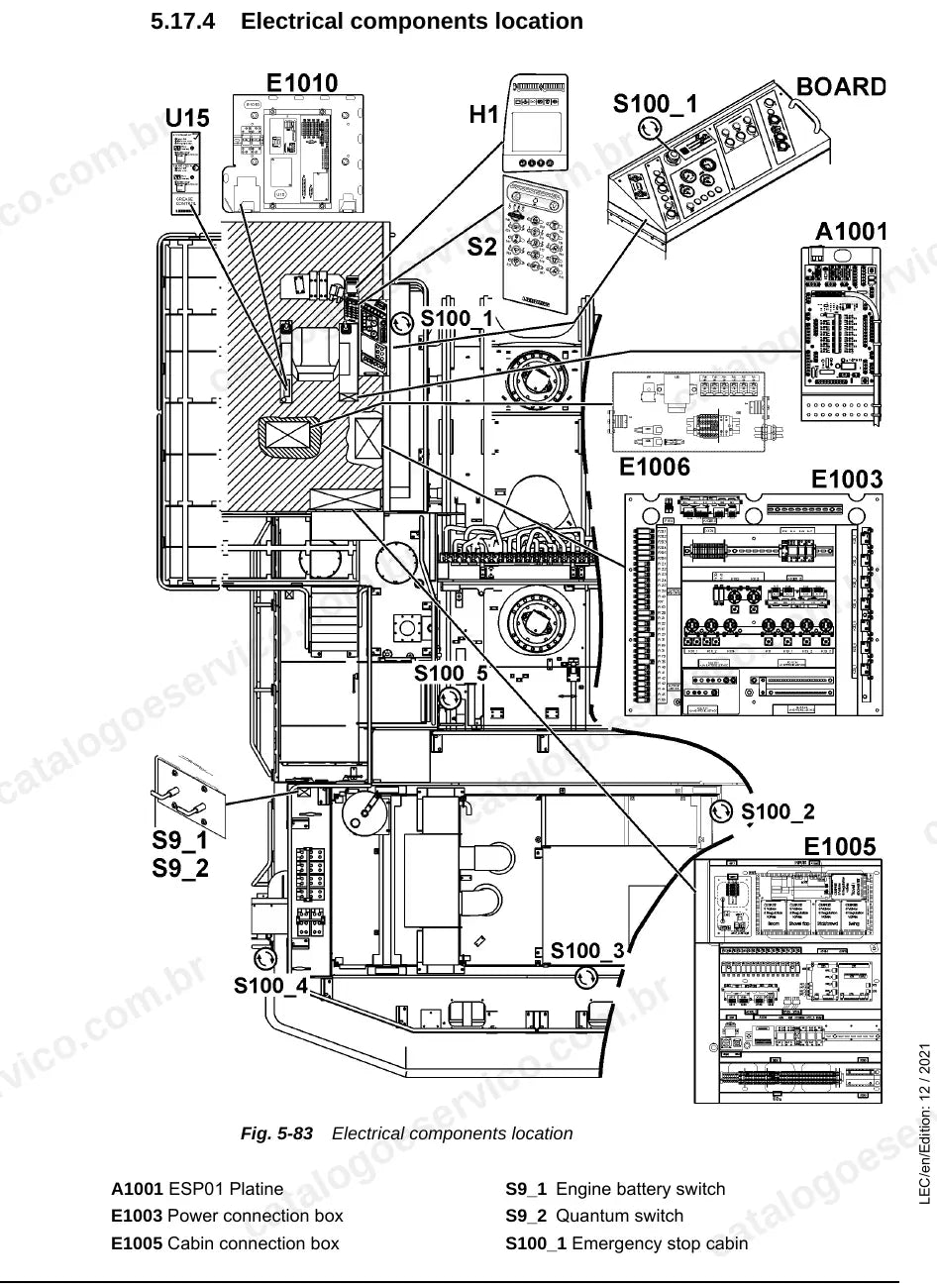

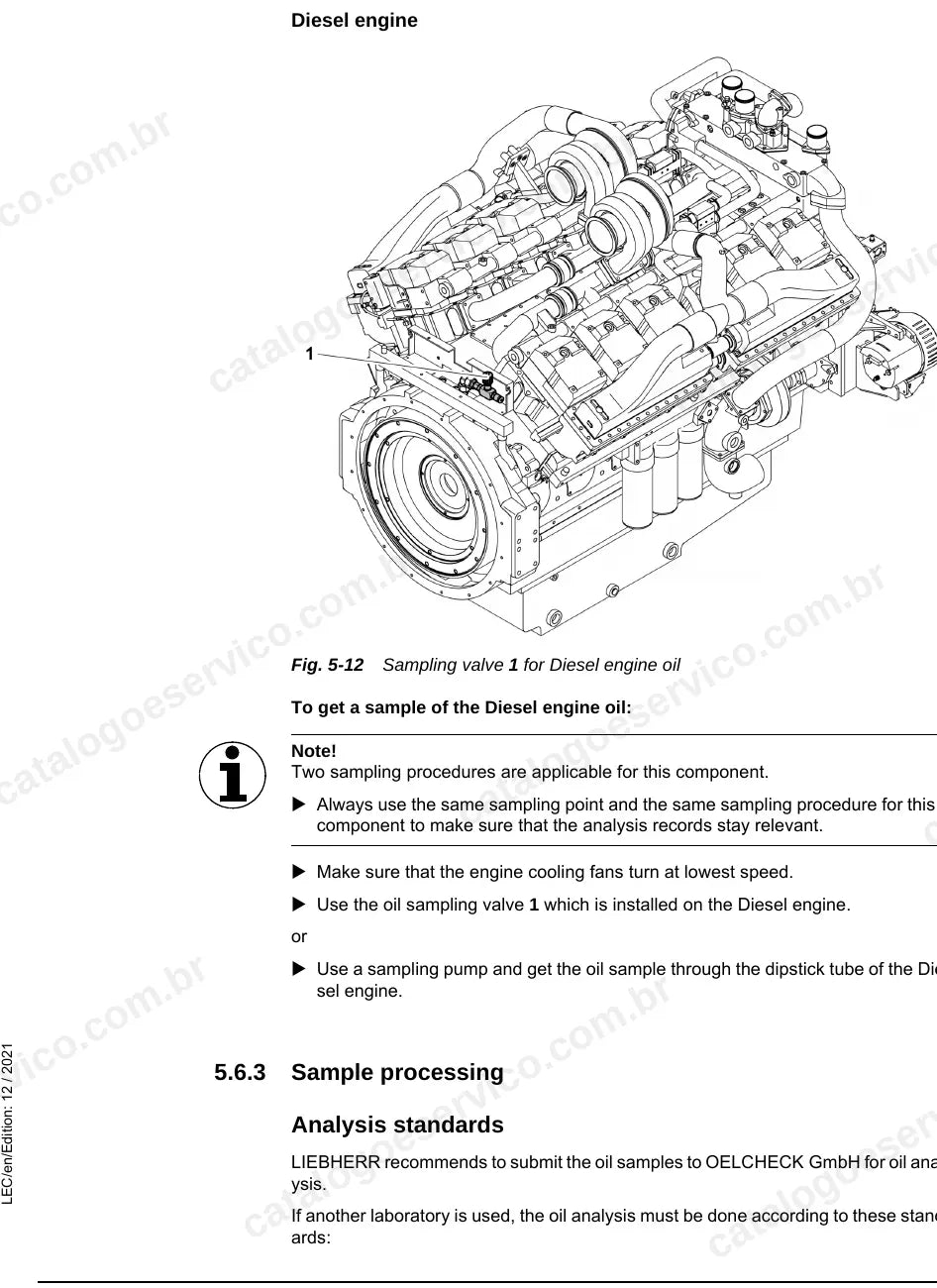

- Coleta de amostras de óleo para análise, manutenção do filtro de ar seco e localização dos componentes elétricos.
O que este manual cobre
- Generalidades e torques de aperto padrão de fábrica
- Procedimentos de trabalho seguro, inclusive na conexão rotativa
- Dados técnicos, içamento de componentes e regulagens
- Manutenção operacional, ensaios não destrutivos e manual de operação
- Motor diesel Cummins
- Sistema do equipamento de escavação
- Sistema de giro
- Sistema de arrefecimento
- Lubrificação central (unidade de controle Liebherr e SKF/Lincoln)
- Escada de acesso e portinhola de serviço
- Sistema elétrico e sistema pneumático
- Estrutura superior e equipamento – mecânica
- Aquecimento, ar-condicionado e supressão de incêndio
- Esquemas hidráulicos, pneumáticos e elétricos
Por que vale a pena
- Valores de regulagem das bombas principais, do giro e da pilotagem, com a sequência de ajuste de fábrica.
- Procedimentos de trabalho seguro para isolar a máquina, intervir na estrutura superior e na conexão rotativa.
- Torques de aperto padrão Liebherr e procedimentos de reparo por solda.
- Remoção e instalação de componentes principais com pontos de içamento.
Para quem é
Indicado para empresas de dragagem, estaleiros, equipes de manutenção embarcadas e oficinas que atendem escavadeiras sobre pontão e precisam dos valores de fábrica da P 9350 para regular e reparar a máquina.
Perguntas frequentes
Para que máquina é este manual?
Para a escavadeira de dragagem Liebherr P 9350, tipo 447, a partir do número de série 28068, montada sobre pontão.
Está em português?
Não. O manual está em inglês técnico.
Tem esquemas hidráulicos e elétricos?
Sim. O capítulo de esquemas cobre os sistemas hidráulico, pneumático, de lubrificação central e elétrico.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
