Descrição
Especificações
Montada sobre pontão para dragagem em mares, rios e canais, a P 9150 tem no Manual de Serviço Liebherr P9150 sua documentação técnica oficial em PDF: 2.081 páginas em inglês com dados técnicos, regulagens, manual de operação e manutenção, motor diesel Liebherr, hidráulica do equipamento, giro, arrefecimento, lubrificação, escada de acesso, sistema elétrico, estrutura superior, ar-condicionado, supressão de incêndio e esquemas.
Edição de dezembro de 2021 para a P 9150 tipo 1135 a partir do número de série 39901: uma escavadeira de 120 t de peso operacional com equipamento retro (backhoe) e sem material rodante, instalada sobre pontão, com instruções para operação em pontão e ajuste do controle de vazão para ferramentas especiais.
Destaques deste material
- Motor Liebherr D9512 V12 de 24,24 litros, 565 kW (757 HP) a 1.800 rpm e 3.323 Nm, com primeira partida e sistema de filtragem de combustível detalhados.
- Três bombas DPVO 215 (495 kW) na splitterbox PVG 450 C 467, bloco de 8 vias 8M8-32 e válvula de 3 vias 3MO-32, alívio primário de 350 ± 5 bar.
- Giro em circuito fechado com bomba DPVG 280 de 384 kW e 635 l/min, 2 redutores SAT 375/279, motores FMF 125 e rolamento de esferas KUD 594 VJ.
- Força de escavação de 530 kN e de arrancamento de 620 kN, com cilindros de lança 240/160/2.000 mm.
- Diagnóstico do equipamento por tempo de extensão e retração dos cilindros e medição de vazamento no bloco de válvulas.
- Ajuste da velocidade de descida dos cilindros e do controle de vazão das ferramentas especiais opcionais.
O que este manual cobre
- Generalidades, torques padrão e solda
- Procedimentos de trabalho seguro e análise de risco
- Dados técnicos, içamento de componentes e regulagens

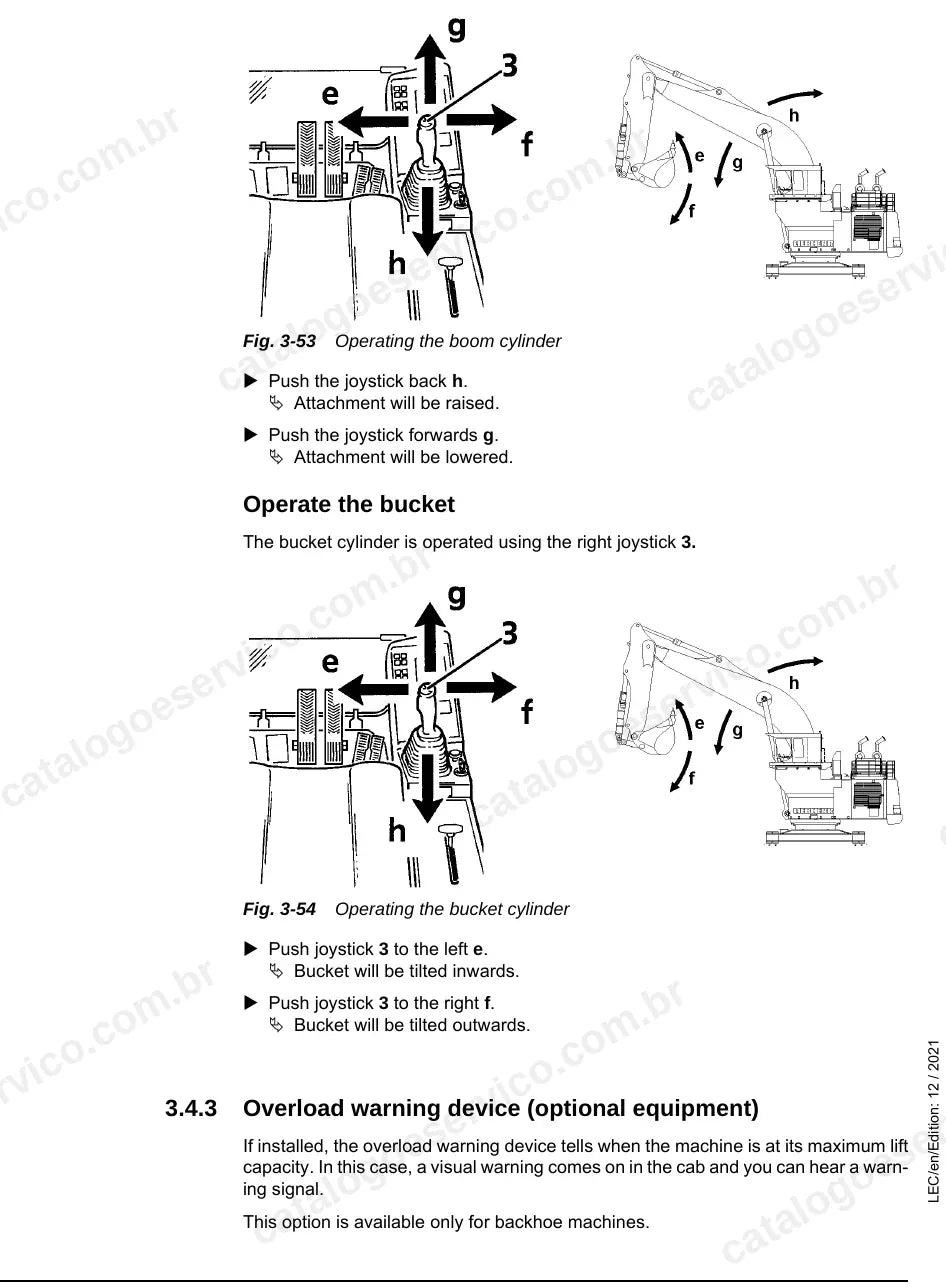

- Manual de operação e manutenção
- Ferramental
- Motor diesel Liebherr D9512
- Hidráulica do equipamento
- Sistema de giro

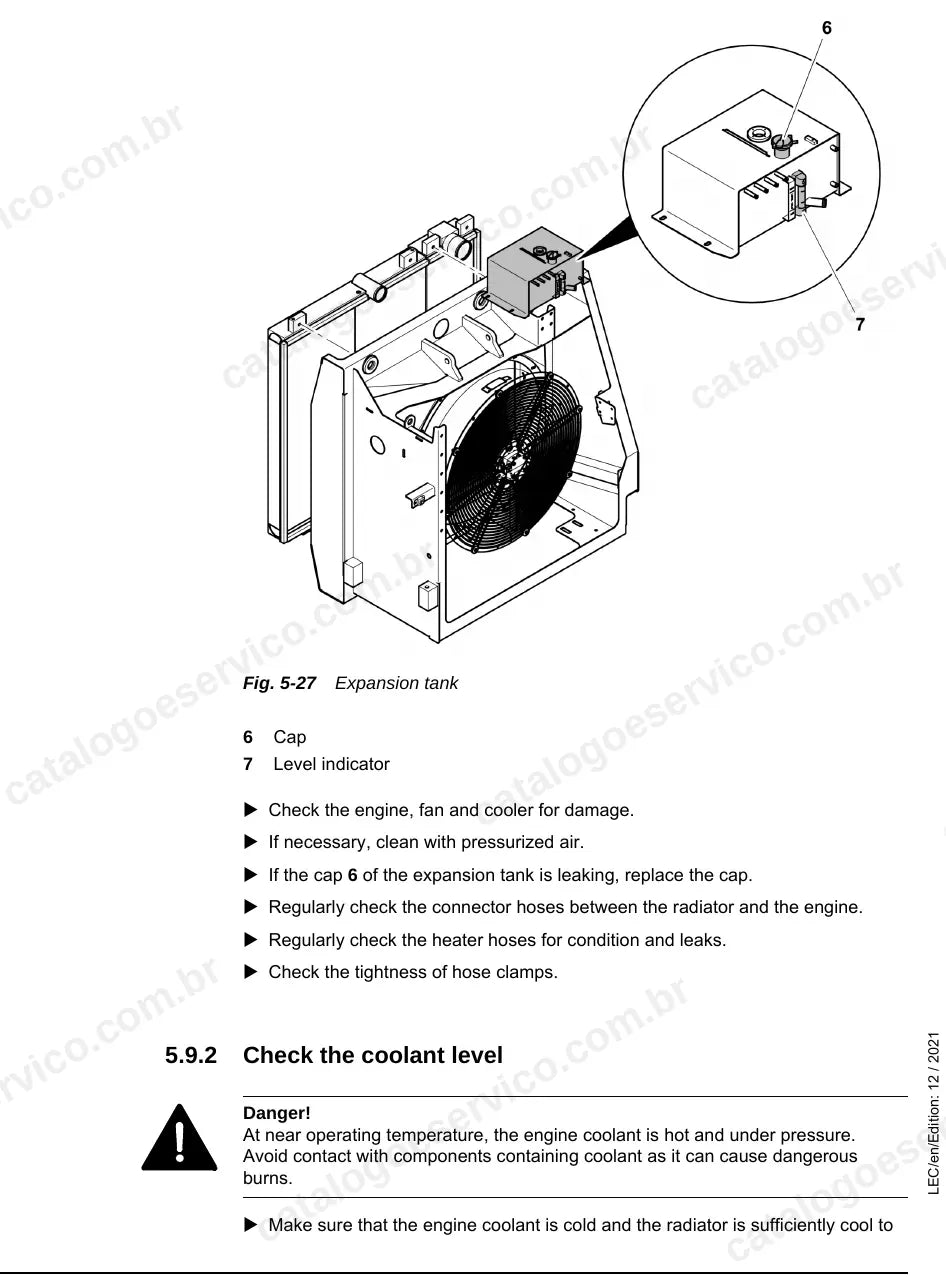

- Sistema de arrefecimento
- Lubrificação centralizada
- Escada de acesso e estação de serviço

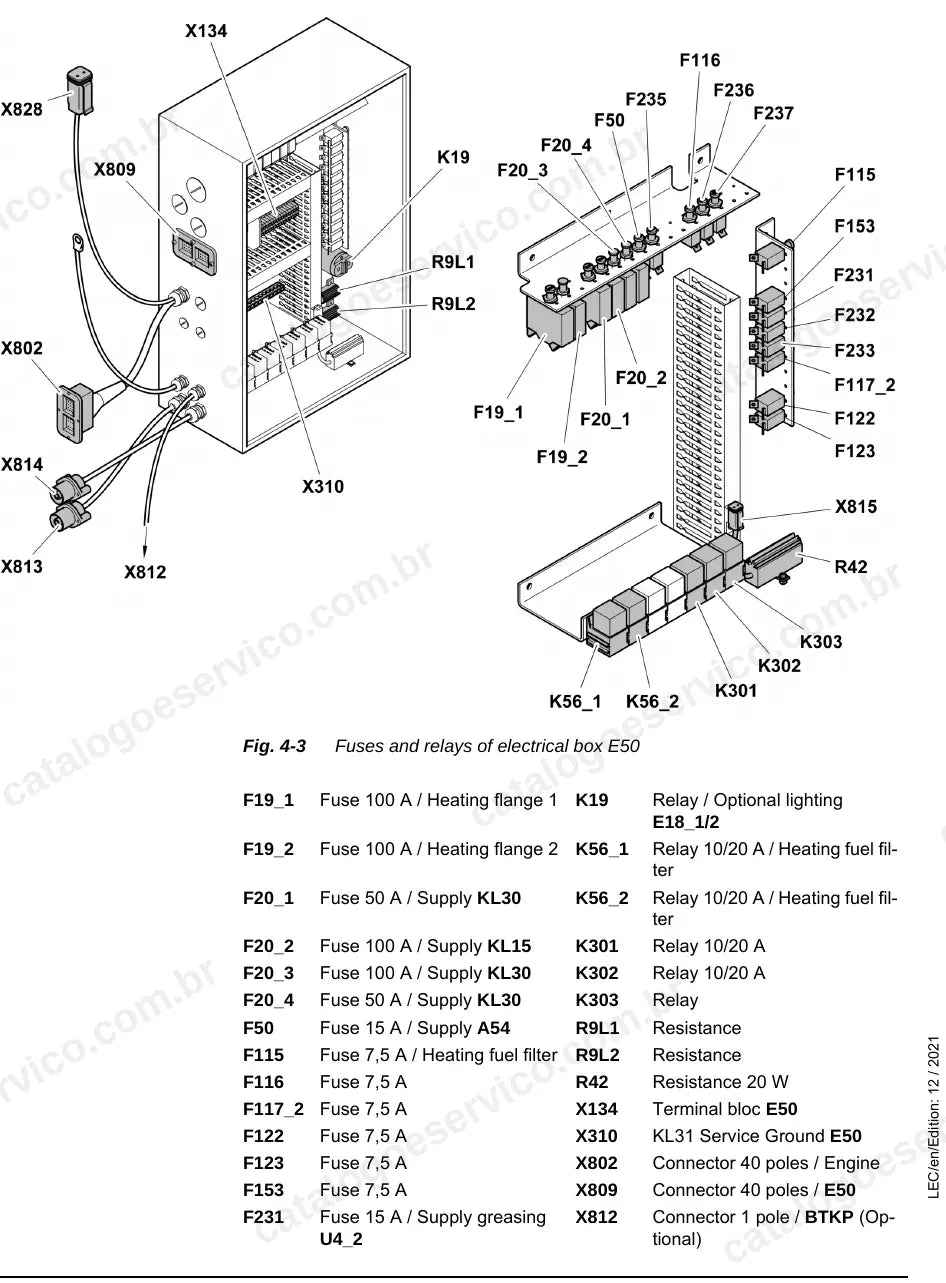

- Sistema elétrico
- Estrutura superior, acoplamento e rolamento de giro
- Equipamento (parte mecânica)

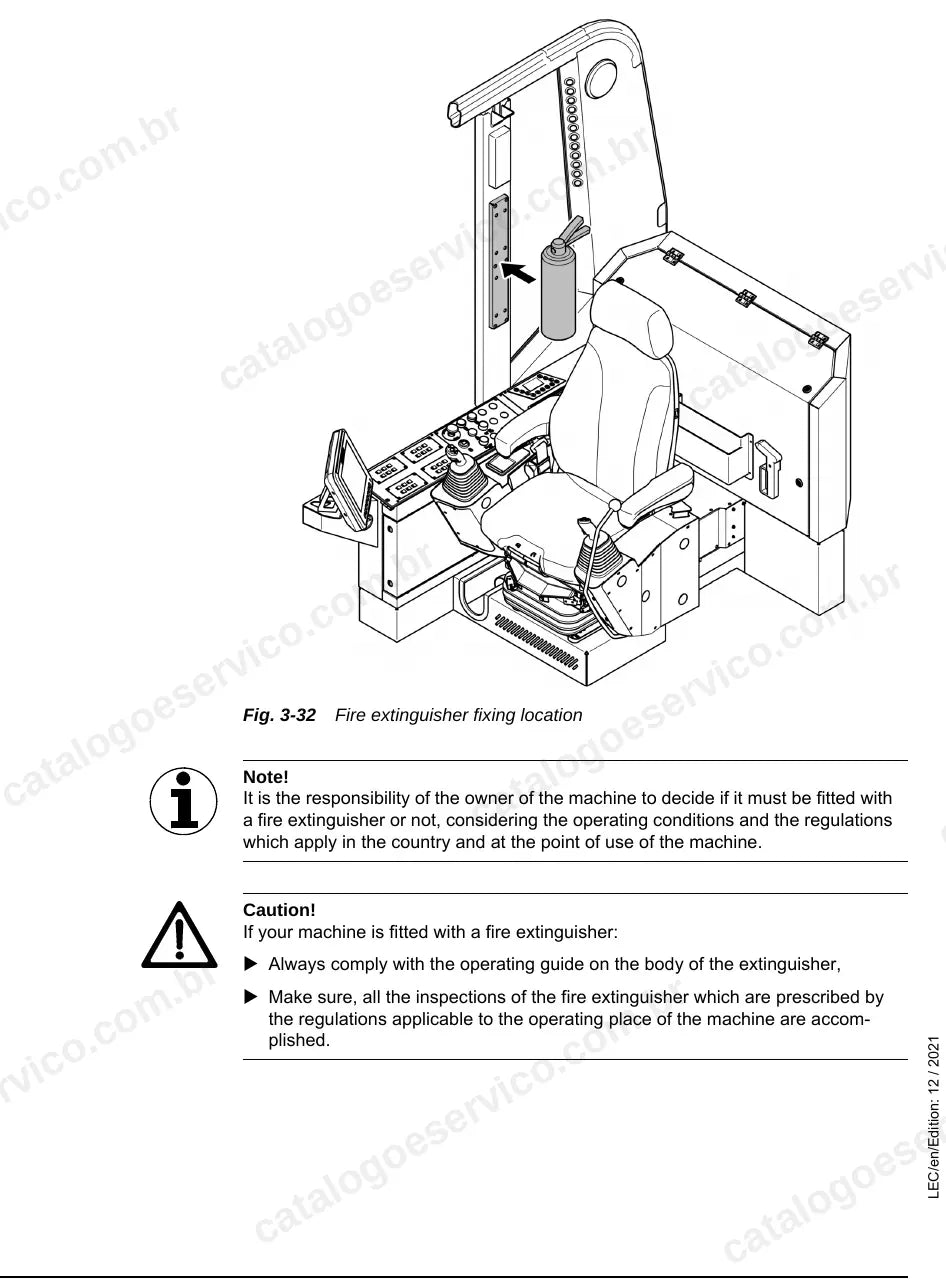

- Aquecimento, ar-condicionado e supressão de incêndio
- Esquemas hidráulicos, de lubrificação e elétricos
Por que vale a pena
- Regulagem de servopressão, bombas de trabalho, bomba de giro, bombas de arrefecimento e válvulas com os valores de fábrica.
- Remoção e instalação do redutor de giro, do rolamento de giro e do acoplamento, com torques e inspeção de desgaste.
- Tabelas de diagnóstico de falhas do sistema elétrico e da hidráulica.
- Descrição de funcionamento do circuito de potência e do comando eletro-hidráulico.
Para quem é
Indicado para empresas de dragagem, estaleiros e oficinas que atendem equipamentos marítimos e fluviais, mecânicos embarcados e prestadores de serviço responsáveis pela P 9150 instalada em pontão ou balsa.
Perguntas frequentes
É uma escavadeira de esteiras?
Não. A P 9150 é a versão de dragagem, montada sobre pontão, sem material rodante, com equipamento retro (backhoe). Vale a partir do número de série 39901.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas hidráulicos e elétricos?
Sim. O capítulo de esquemas traz o sistema hidráulico, a lubrificação centralizada e o sistema elétrico.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
