Descrição
Especificações
Com 1.100 páginas em inglês, o Manual de Serviço Liebherr L526-1558 é o documento técnico oficial em PDF da pá carregadeira de porte médio produzida em Bischofshofen. Ele cobre dados técnicos, plano de manutenção, testes e regulagens e o funcionamento de cada sistema: motor John Deere de 4 cilindros com pós-tratamento SCR, translação hidrostática com dois motores, hidráulica de trabalho para cinemática Z e P, direção com direção de emergência e por joystick, freios, sistema elétrico, cabine e diagnóstico.
Esta edição de outubro de 2021 (versão 16) é a mais extensa do grupo: reúne quase 290 páginas de esquema elétrico da série L524–L546 Stage IV e trata a L526-1558 com os dois braços disponíveis (cinemática Z e cinemática P), direção por joystick opcional e calibração do sistema de câmeras Skyview 360°, com procedimentos separados por número de série a partir de 44505.
Destaques deste material

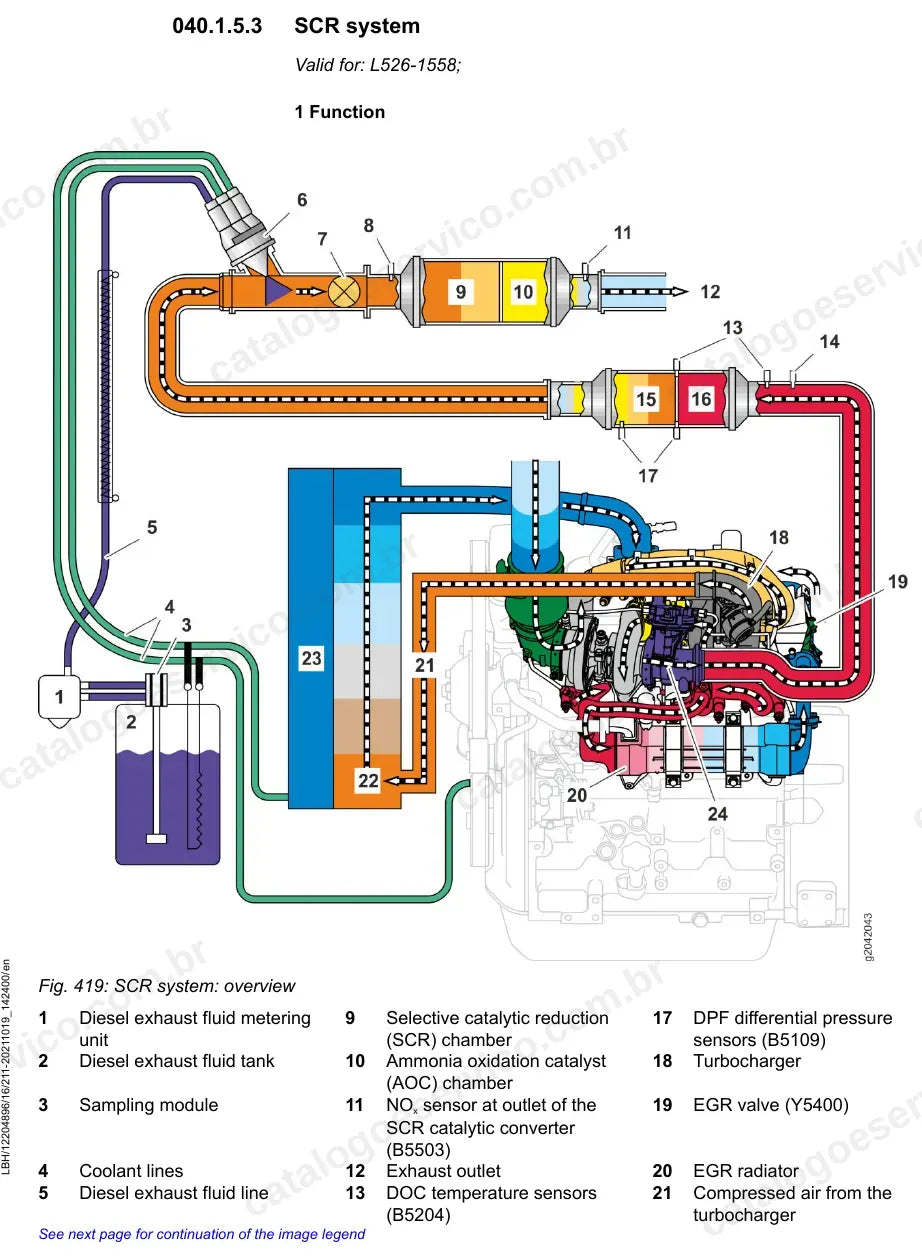

- Motor John Deere 4045HLC07 de 103 kW a 2.000 rpm e 548 Nm a 1.500 rpm, com SCR para Stage IV / Tier 4f, dois sensores de NOx e tanque de 205 l de diesel e 20 l de ARLA/DEF.
- Bomba de translação A4VG085 de 85 cm³ (até 205 l/min) acionando dois motores: A6VM060 de 60 cm³ e A6VM150 de 150 cm³, com relações de 1,55 e 3,83 na transmissão tipo 319.

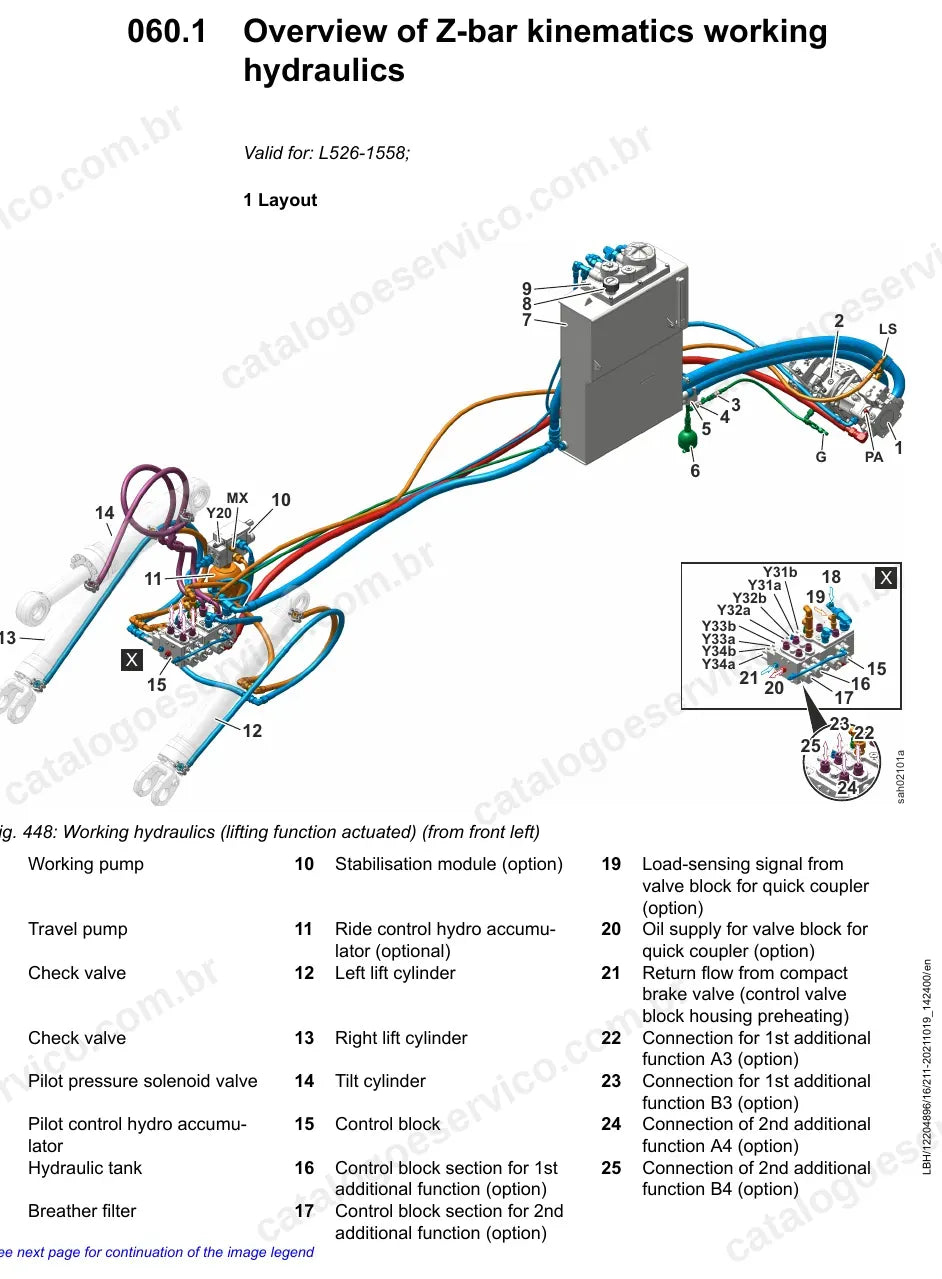

- Bomba de trabalho A11VO60LRS de 60 cm³ (até 140 l/min) e blocos de comando M6 distintos para cinemática Z e cinemática P.
- Pesos operacionais de 11.060 a 13.700 kg conforme o equipamento, com força de desagregação de até 100 kN e cargas de tombamento de até 9.700 kg em linha reta.
- Direção de emergência com bomba de 11 cm³ e direção por joystick com blocos de válvulas próprios e calibração dedicada.

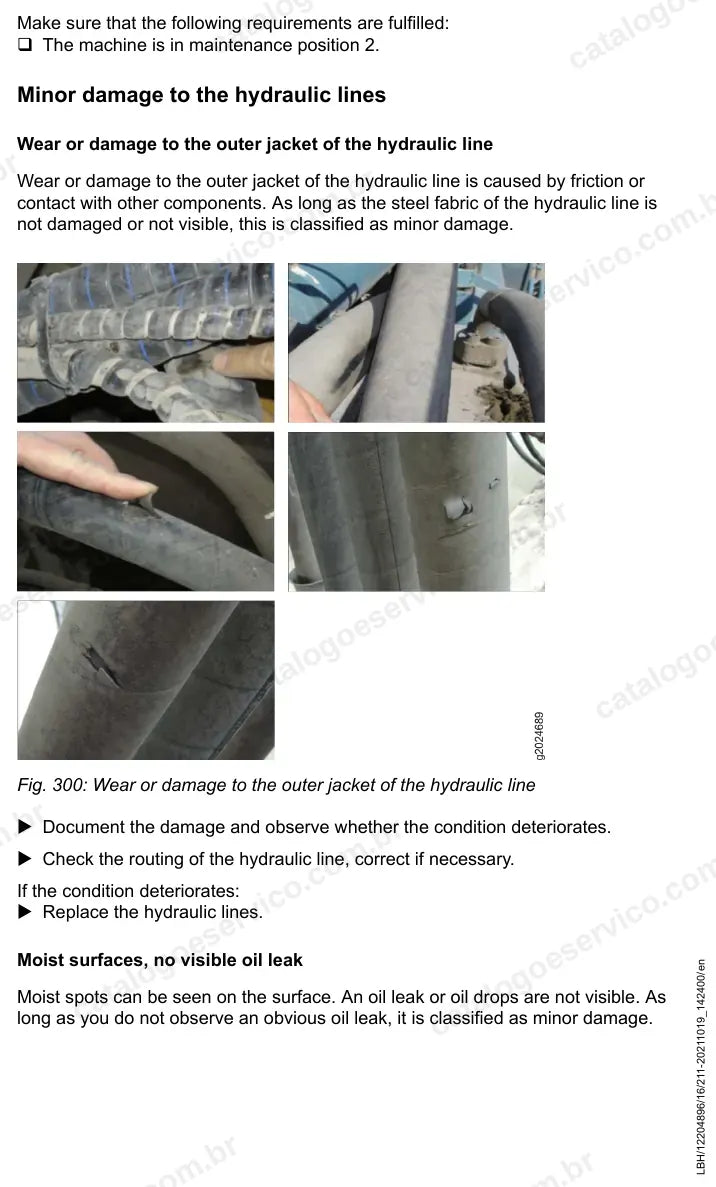

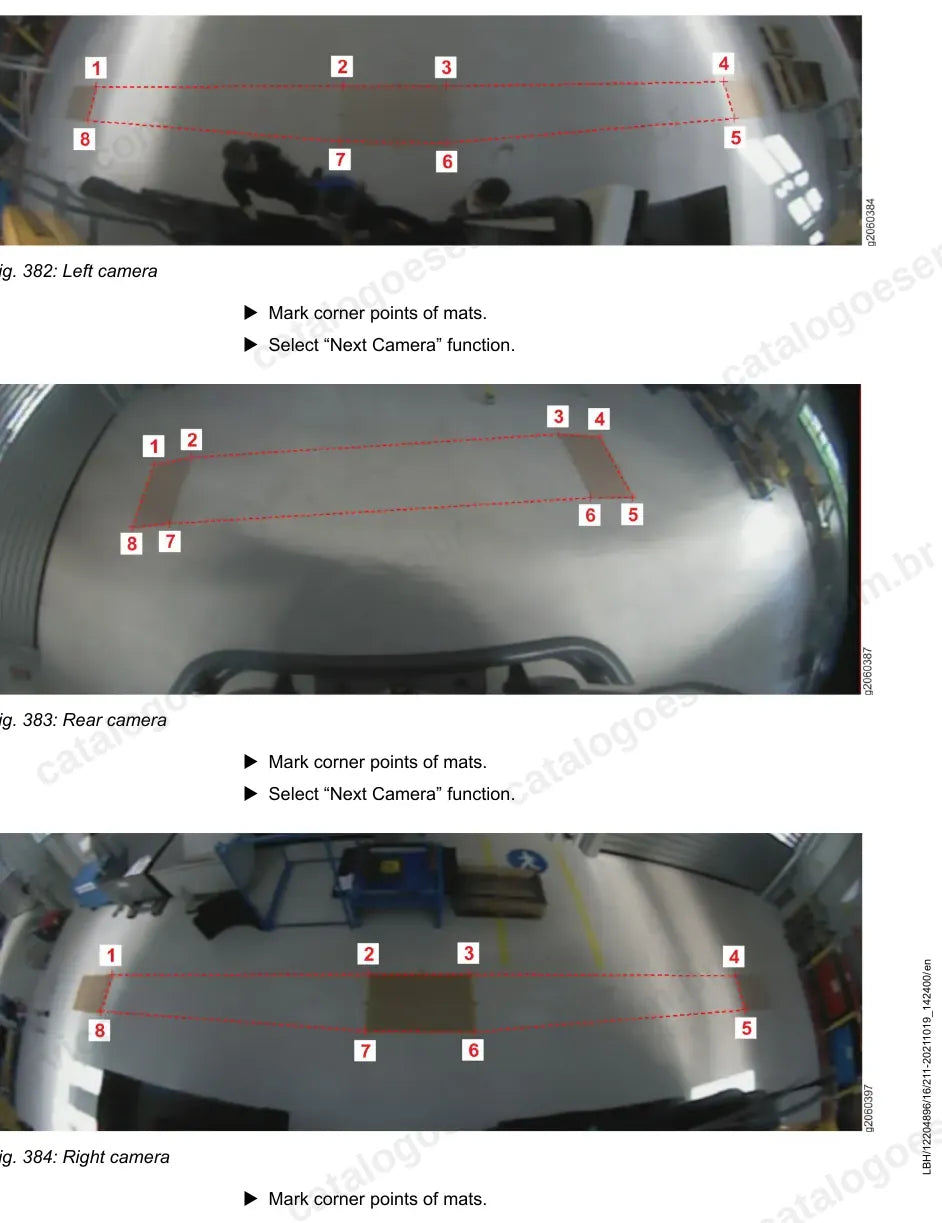

- Calibração do Skyview 360° com as câmeras esquerda, traseira e direita, e checagem do estado das mangueiras hidráulicas por grau de dano.
O que este manual cobre
- Introdução, segurança, ferramentas especiais e conservação
- Dados técnicos
- Manutenção, testes e regulagens
- Grupo motriz e sistema SCR
- Arrefecimento e ventilador reversível
- Hidráulica de trabalho, pilotagem e ride control
- Hidráulica de translação e motores de translação
- Componentes hidráulicos e tanque
- Direção, direção de emergência e direção por joystick
- Freios de serviço e de estacionamento
- Sistema elétrico, unidades de controle e câmera de ré
- Transmissão, eixos e cardãs
- Chassi, braços de cinemática Z e P, engate rápido e cabine
- Lubrificação central, LiDAT, Skyview 360° e diagnóstico
Por que vale a pena
- Procedimentos de desmontagem, montagem e ajuste com torques de aperto e valores nominais de fábrica da L526-1558.
- Valores de teste e regulagem das pressões de translação, trabalho, direção e freios, com os pontos de medição.
- Calibrações e atualizações de software da central Master4, do bloco da direção por joystick e do Skyview 360°.
- Diagnóstico de falhas com tabelas de malfunctions, troubleshooting, diagramas hidráulicos e o esquema elétrico completo.
Para quem é
Pensado para oficinas de máquinas pesadas, mecânicos de campo, frotistas de construção e saneamento, prefeituras e locadoras que mantêm a L526-1558 trabalhando em carga, pátio e obra e precisam dos valores de fábrica para regular e reparar a máquina.
Perguntas frequentes
Serve para qual L526?
Para a pá carregadeira L 526-1558 com motor John Deere Stage IV / Tier 4f. Os procedimentos que mudam ao longo da produção vêm separados por faixa de número de série, a partir de 44505.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquema elétrico?
Sim. Inclui o esquema elétrico (E-Plan) da série L524–L546 Stage IV com diagrama de blocos, além de diagramas hidráulicos do arrefecimento, da hidráulica de trabalho e da direção.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
Produtos relacionados
- Manual de Serviço Liebherr L528-1267 Pá Carregadeira — 762 Páginas em PDF
- Manual de Serviço Liebherr L524-1355 Pá Carregadeira — 644 Páginas em PDF
- Manual de Serviço Liebherr L526-1753 Pá Carregadeira — 960 Páginas em PDF
- Manual de Serviço Liebherr L524-1585 Pá Carregadeira — 634 Páginas em PDF
- Manual de Serviço Liebherr L524-1266 Pá Carregadeira — 764 Páginas em PDF
Entrega e atendimento
Arquivo digital em PDF, liberado para download após a aprovação do pagamento, com emissão de nota fiscal. Ficou com alguma dúvida antes de comprar? Fale com a gente pelo WhatsApp (62) 99846-7503 ou pelo e-mail contato@catalogoeservico.com.br.
