Com 634 páginas em inglês, o Manual de Serviço Liebherr L524-1585 é o documento técnico oficial em PDF da pá carregadeira produzida pela Somatel-Liebherr, em Ain Smara (Constantine), na Argélia. Os 17 capítulos tratam de segurança, ferramentas especiais, dados técnicos, manutenção e tarefas de teste e regulagem, e descrevem motor John Deere, arrefecimento, hidráulica de trabalho e de translação, direção, freios, sistema elétrico, transmissão, eixos, estrutura, cabine e diagnóstico.
Edição de novembro de 2016 para a L524-1585 Stage IIIA a partir da série 34089, com contrapesos de 1.005 kg (esquerdo) e 790 kg (direito), e leitura dos arquivos de serviço do motor antes e depois do reparo. Separa procedimentos nas séries 35803 (direção), 35975 (filtragem do tanque), 36292 (bomba de translação) e 40517 (fluidos e líquido de arrefecimento).
Destaques deste material
- Motor John Deere 4045 HF286 de 86 kW a 2.400 rpm, injeção common rail, folgas de válvula de 0,36/0,46 mm e partida de 24 V.
- Translação com bomba A4VG 85 EP e motores A6VM 60 e A6VM 115 sobre a transmissão 319 (relações de 1,55 e 3,83).
- Hidráulica de trabalho com bomba A10VO 45 de 103 l/min e blocos M6-15 para braços Z e P, com vazão de até 160 l/min na 3ª função.
- Freios com lonas de 4,5 mm (desgaste máximo até 1,0 mm), acumuladores de freio e acumulador do freio de estacionamento.
- Direção por Servostat de 462 cm³, válvulas secundárias de 310 bar e acumulador amortecedor da direção a partir da série 35803.
- Central de controle UEC3, duas baterias de 135 Ah e tanque de combustível de 225 l.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos
- Manutenção, lubrificantes e tarefas de teste e regulagem
- Grupo motriz: motor John Deere

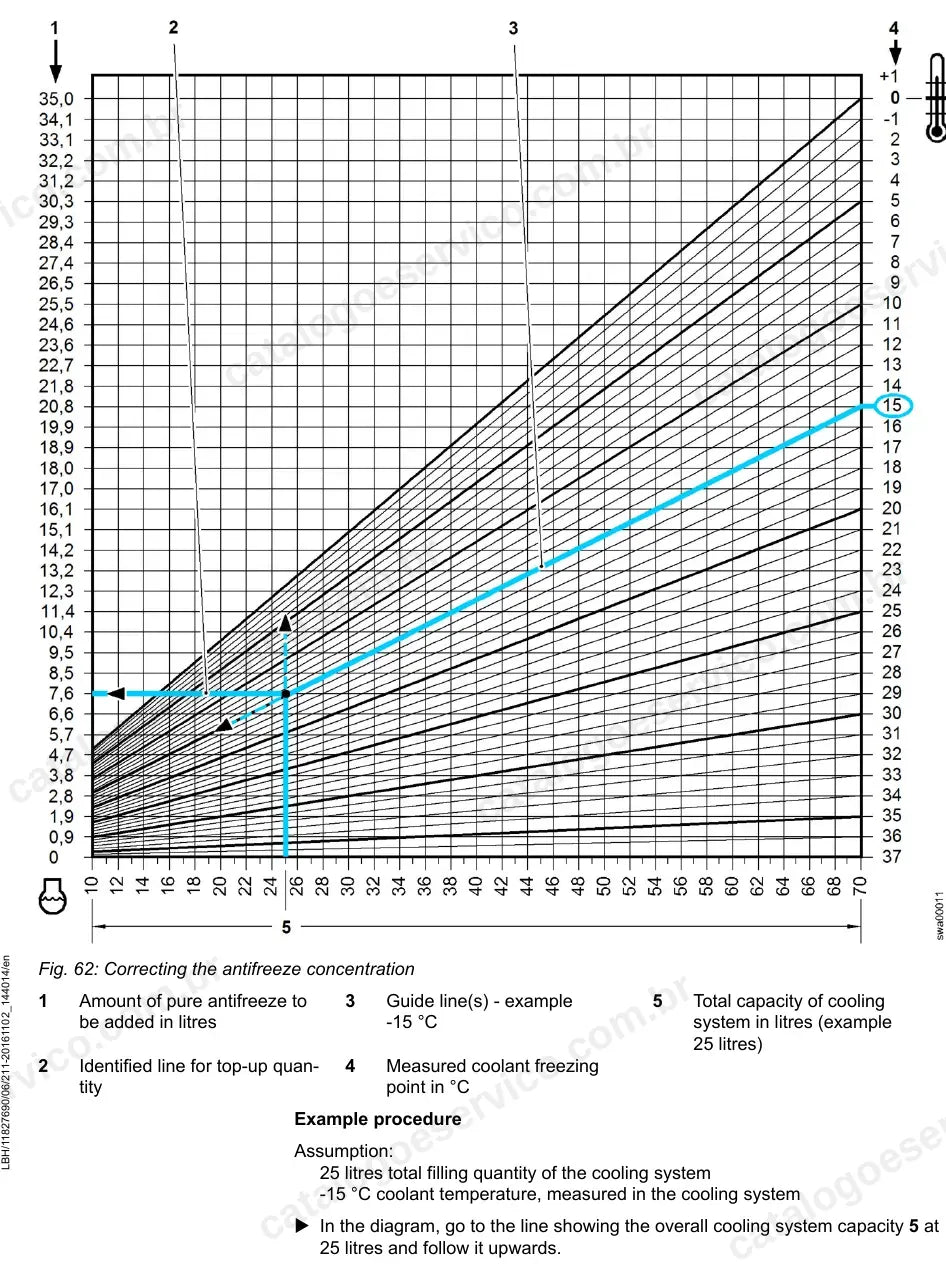

- Sistema de arrefecimento

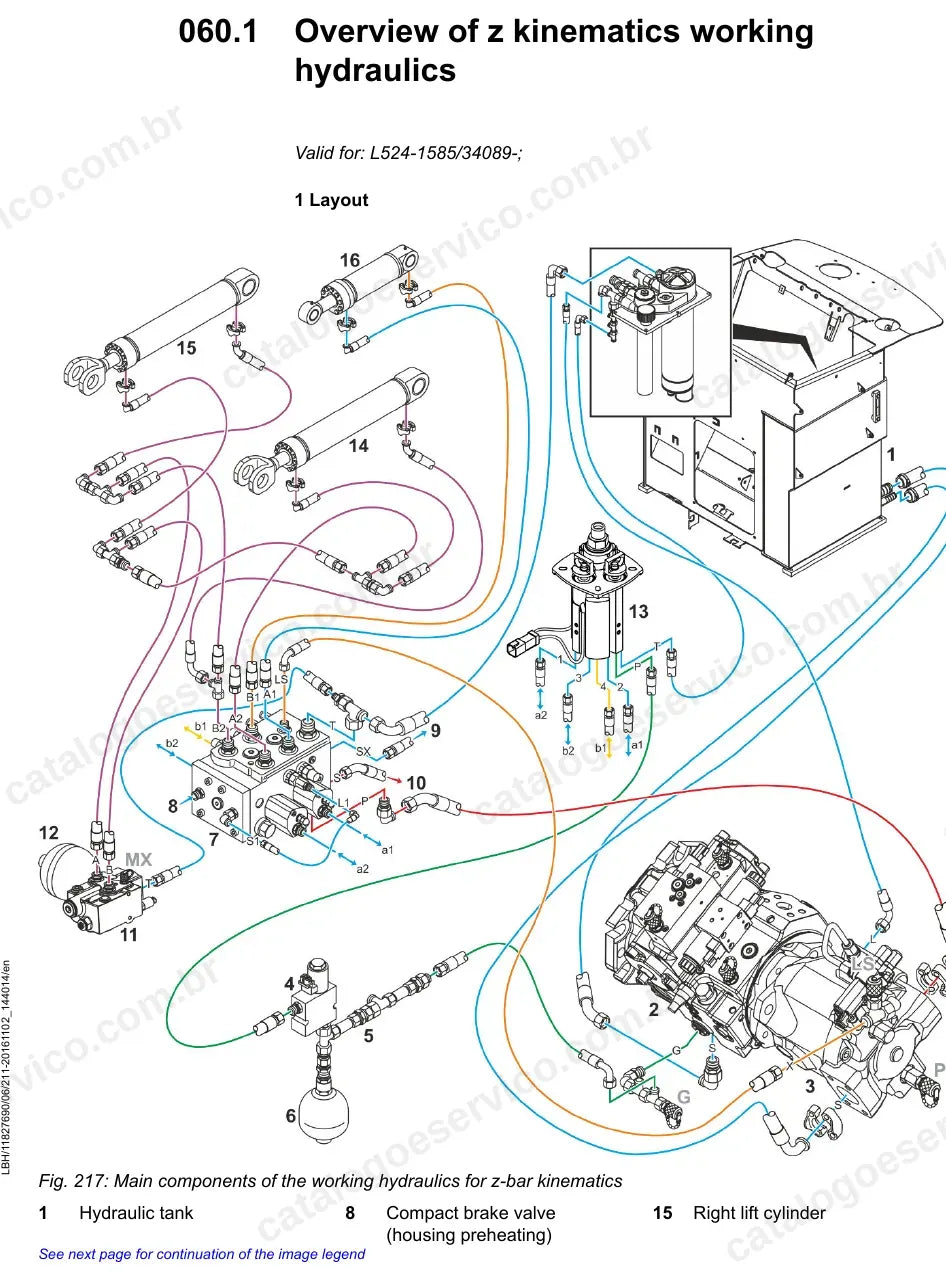

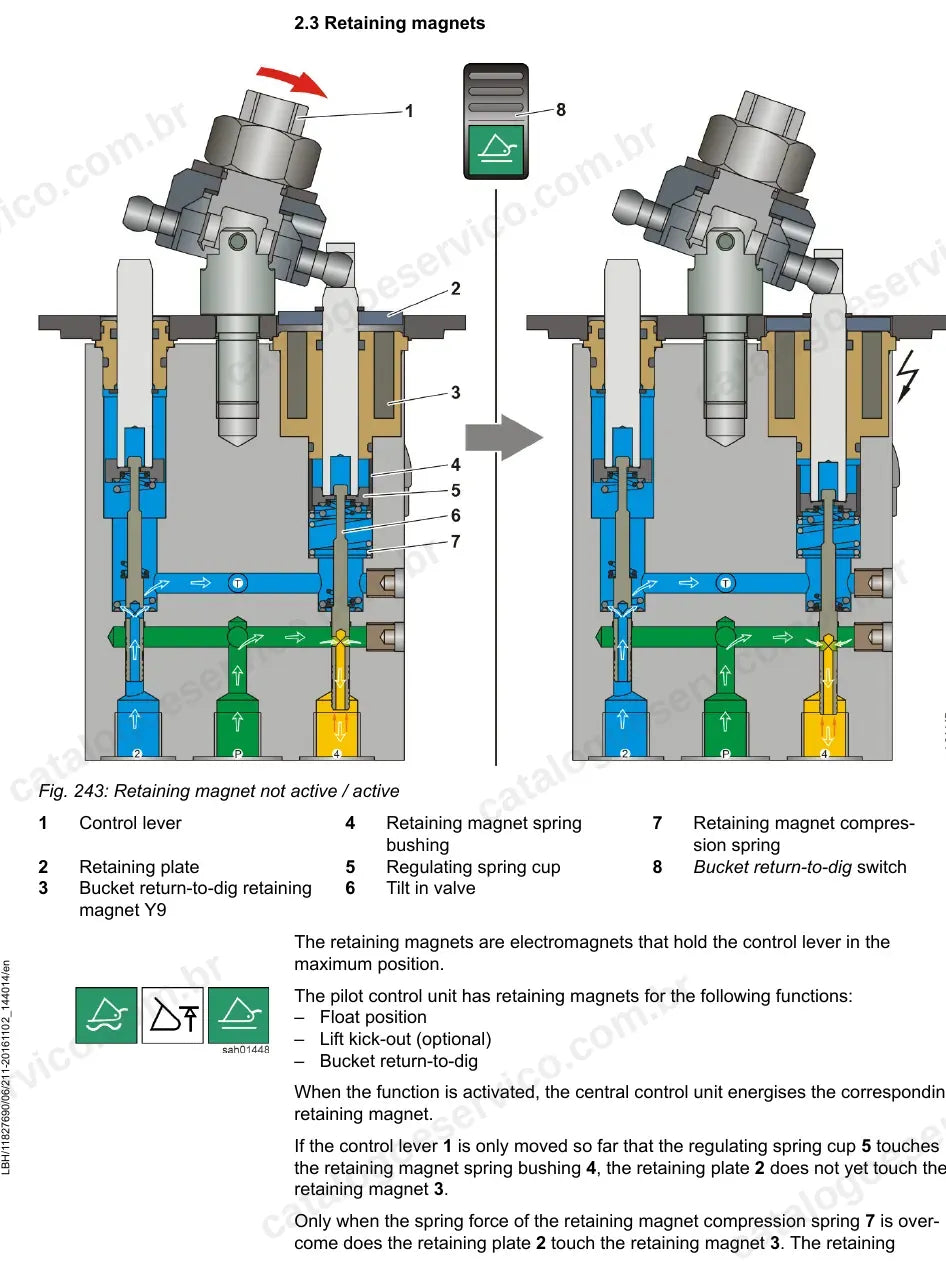

- Hidráulica de trabalho (braços Z e P)
- Hidráulica de translação
- Componentes hidráulicos e tanque
- Sistema de direção
- Sistema de freios
- Sistema elétrico e central UEC3
- Transmissão, eixos e cardãs
- Estrutura, equipamento de trabalho e cabine
- Diagnóstico
Por que vale a pena
- Sequências de manutenção e ajuste com torques e capacidades de fábrica da L524-1585.
- Valores de teste e regulagem de pressões de trabalho, translação, direção e freios.

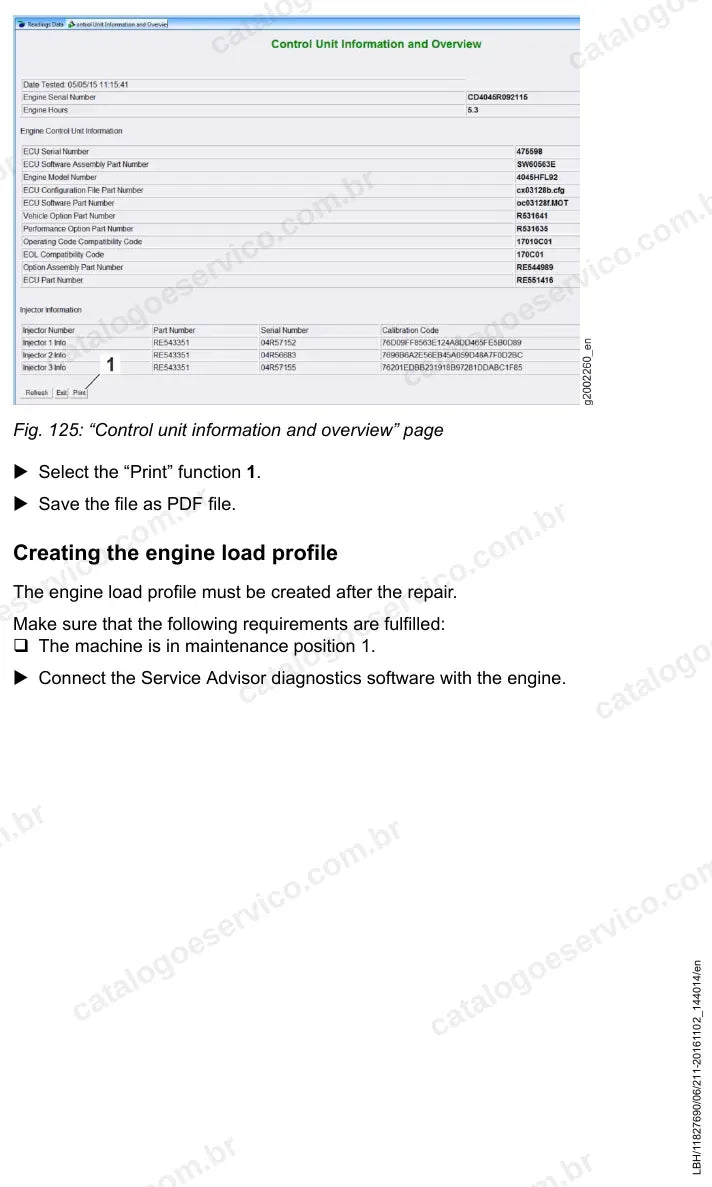

- Roteiro de leitura dos arquivos de serviço do motor para diagnóstico.
- Procedimentos separados por faixa de número de série, evitando aplicar o dado de outra versão.
Para quem é
Para oficinas, mecânicos de campo, locadoras e frotistas que mantêm a L524-1585 de fabricação argelina em operação e precisam dos valores de fábrica do motor Stage IIIA e da translação de dois motores.
Perguntas frequentes
Serve para qual série?
Para a L 524-1585 a partir do número de série 34089. Os itens que mudaram ao longo da produção vêm separados por faixa de série.
Está em português?
Não. O manual está em inglês técnico.
Qual é o motor e o nível de emissões?
Motor John Deere 4045 HF286 de 86 kW a 2.400 rpm, com injeção common rail, no nível Stage IIIA (diretiva 97/68/EC). A L524-1585 é fabricada pela Somatel-Liebherr, na Argélia, a partir do nº de série 34089.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
