O Manual de Serviço Liebherr L526-1753 traz, em 960 páginas em inglês, a documentação técnica oficial em PDF da pá carregadeira Stage V da geração 6.1, fabricada pela Liebherr-Werk Bischofshofen. O conteúdo passa por segurança e ferramentas especiais, dados técnicos completos, plano de manutenção, lubrificantes e tarefas de teste e regulagem, e descreve motor John Deere 4045HB551 com DEF, ventilador reversível, hidráulica de trabalho com eletrônica própria, translação com dois motores, direção por joystick, freios, sistema elétrico, eixos, cabine e opcionais.
A edição de outubro de 2021 cobre a L526-1753 Stage V, com central Master5-Premium, eletrônica da hidráulica de trabalho com sensores de pressão B90 a B93 nos cilindros (alterados a partir da série 65348) e motor do ventilador com válvula de reabastecimento a partir da série 60946. Traz também dados do implemento garra para toras (log grappler), com carga útil de 4.000 kg.
Destaques deste material
- Motor John Deere 4045HB551 de 4.500 cm³: 103 kW a 2.000 rpm, 555 Nm a 1.500 rpm, folgas de 0,46/0,53 mm e tanque de DEF de 20 l.
- Dados com braço Z de 2.400 mm, cinemática paralela de 2.570 mm e High lift de 3.000 mm: pesos operacionais de 11.580 a 14.220 kg e carga de tombamento em linha reta de até 10.000 kg.
- Caçambas para material leve de até 5,5 m³ e caçamba de descarga alta de até 5,0 m³, além de garfo FEM III.
- Transmissão 319 com relações de 1,55 e 3,83, válvula proporcional de troca Y60 e eixos 113 e 319 com relação total de 14,77.
- Sistema de freios com bomba de freio, válvula compacta LT17M4X e acumuladores; direção com Servostat de 462 cm³ a 310 bar e amortecedor.
- Opcionais documentados: Skyview 360°, câmera de ré, direção por joystick, LiDAT, proteção contra ruptura de linha e porta de segurança conforto.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos
- Manutenção, testes e regulagens
- Motor John Deere Stage V

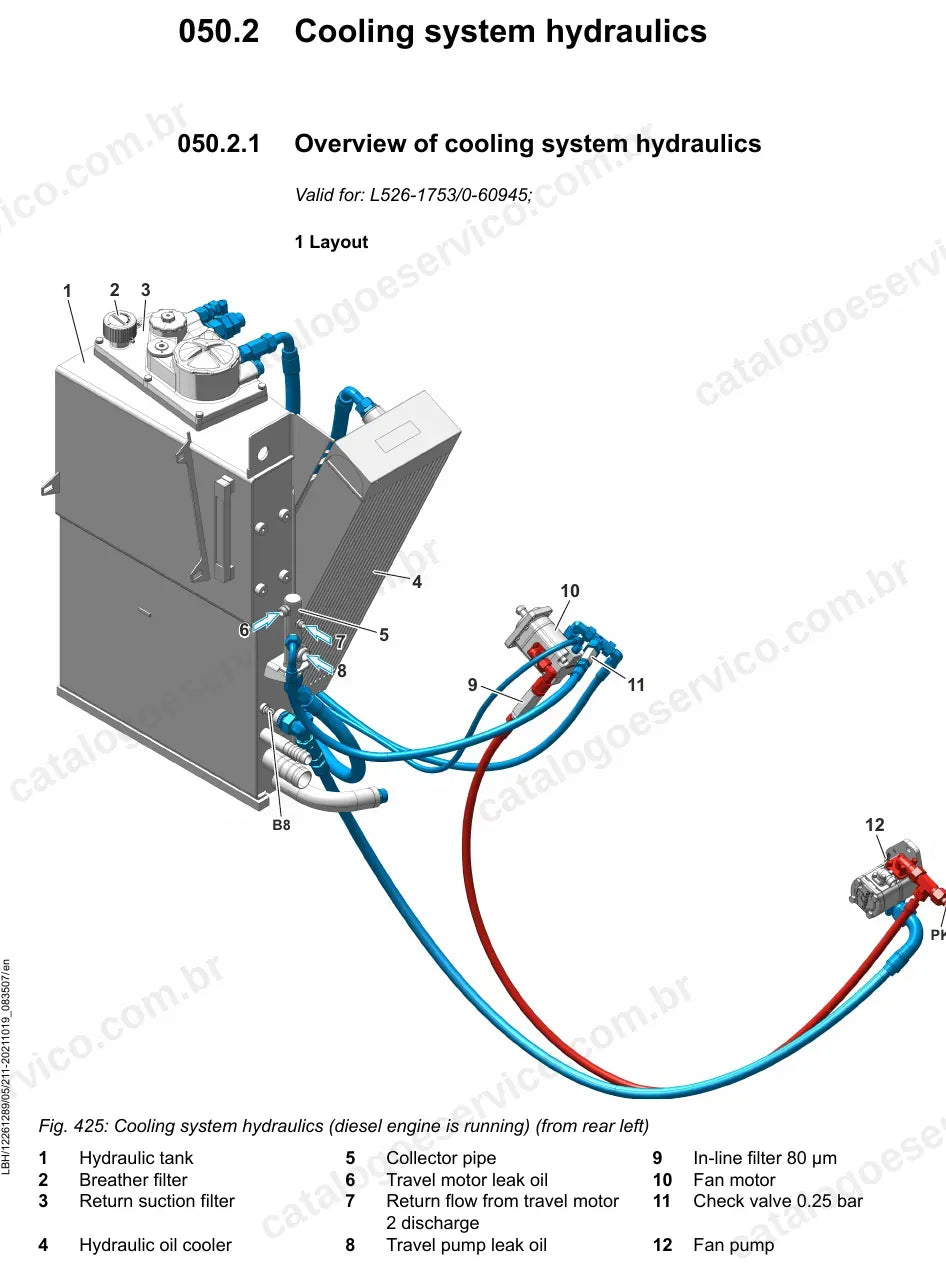

- Arrefecimento e ventilador reversível

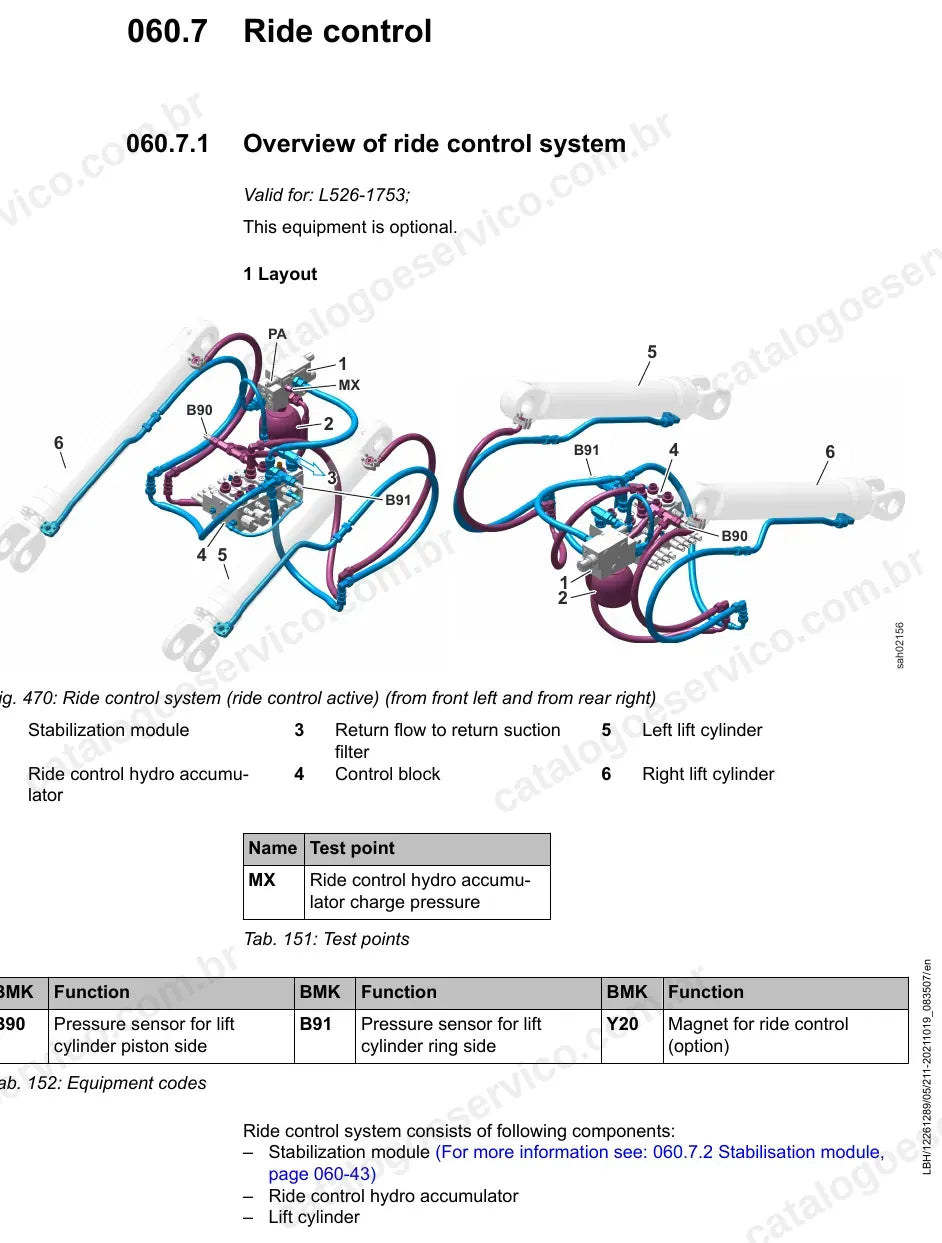

- Hidráulica de trabalho, ride control e eletrônica

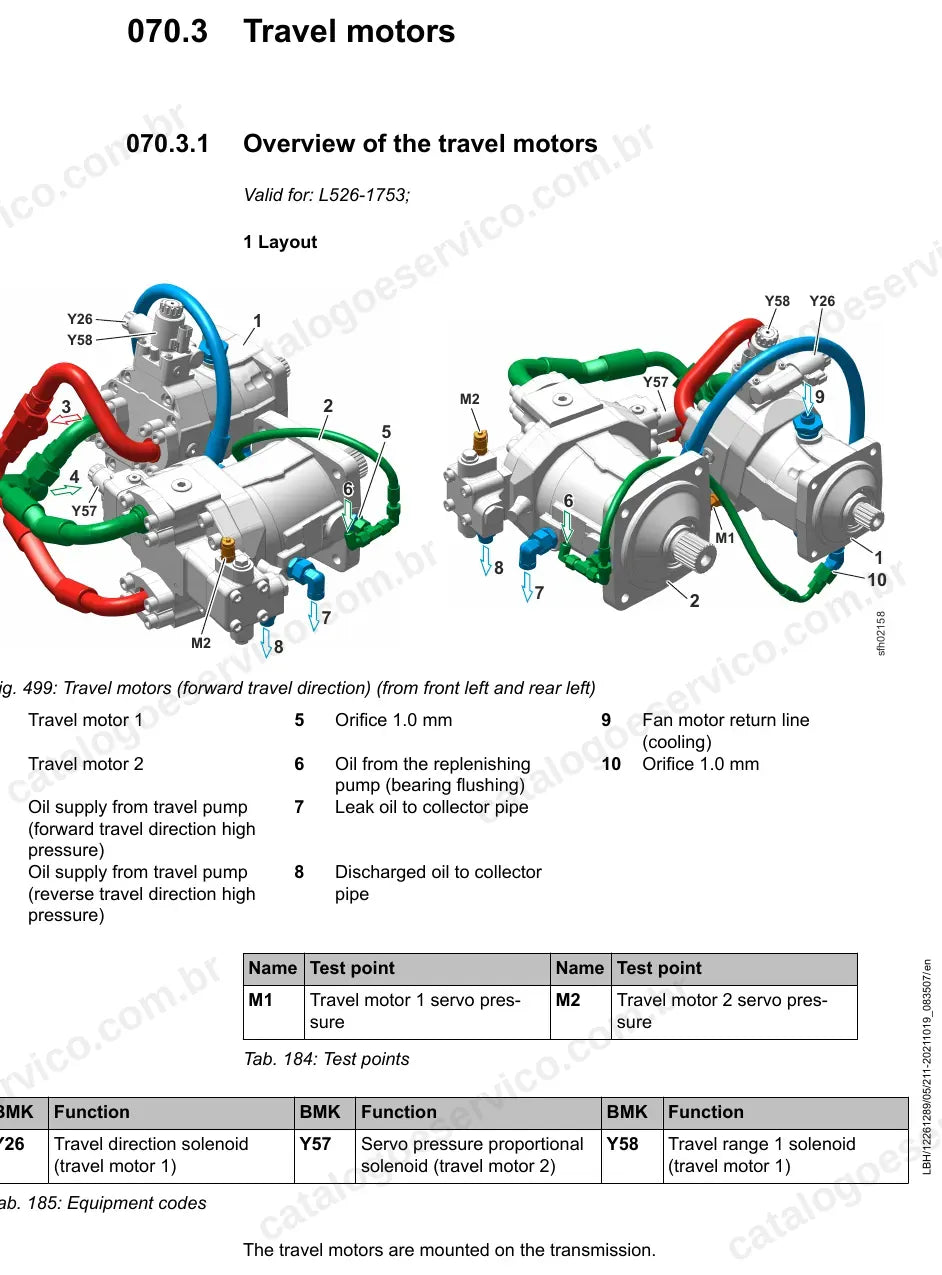

- Hidráulica de translação e tanque
- Direção, direção de emergência e joystick
- Freio de serviço e freio de estacionamento
- Sistema elétrico, central e câmera de ré
- Transmissão (hidráulica e eletrônica), eixos e cardãs
- Estrutura, braços Z e P e engate rápido
- Cabine, ar-condicionado e lubrificação central
- Opcionais (LiDAT, Skyview 360°) e diagnóstico
Por que vale a pena
- Procedimentos de manutenção e ajuste com torques de aperto e normas de fábrica dos cilindros, eixos e componentes.
- Valores de teste e regulagem de pressões da hidráulica de trabalho, translação, direção e freios.
- Diagnóstico com o software Sculi conectado à central Master5, códigos de serviço e solução de falhas.
- Calibrações passo a passo: pedais, sensores de ângulo da hidráulica, curva da bomba de translação, motor de translação 2 e joystick.
Para quem é
Para oficinas de linha amarela, mecânicos de campo, locadoras e frotistas que mantêm a L526-1753 em operação com braço Z, paralelo ou High lift, e precisam dos valores de fábrica da máquina Stage V.
Perguntas frequentes
Serve para qual versão da L526?
Para a L 526-1753 Stage V da geração 6.1, com motor John Deere 4045HB551. Itens que mudaram na produção vêm separados nas séries 60946 e 65348.
Está em português?
Não. O manual está em inglês técnico, no padrão de serviço da Liebherr.
Inclui os opcionais eletrônicos?
Sim. Há capítulos para Skyview 360°, câmera de monitoramento traseiro, direção por joystick e LiDAT, além da eletrônica da hidráulica de trabalho.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
