O Manual de Serviço Liebherr L524-1355 é o documento técnico oficial em PDF, com 644 páginas em inglês, da pá carregadeira de geração 5 produzida pela Liebherr Machinery (Dalian), na China. Ele organiza em 17 capítulos a segurança e as ferramentas especiais, os dados técnicos, o plano de manutenção e as tarefas de teste e regulagem, e descreve motor, arrefecimento, hidráulica de trabalho e de translação, direção, freios, sistema elétrico, transmissão, eixos, estrutura, cabine e diagnóstico.
Esta é a versão Stage IIIA da L524 montada em Dalian, com motor John Deere 4045 HF286 de 86 kW a 2.400 rpm e 430 Nm, central de controle UEC3 e baterias de 150 Ah. Os dados valem a partir da série 26212 (motor e combustível a partir de 26612), com mudanças na direção (35803), na filtragem do tanque hidráulico (35975) e na bomba de translação (36292).
Destaques deste material
- Motor John Deere 4045 HF286 de 4.500 cm³ com injeção common rail, marcha lenta de 850 rpm, máxima de 2.560 rpm e folgas de válvula de 0,36/0,46 mm.
- Translação com bomba A4VG 85 EP e dois motores hidráulicos, A6VM 60 e A6VM 115, ligados à transmissão 319.
- Bomba de trabalho A10VO 45 de 103 l/min e bloco M6-15 com vazões de 115 l/min na elevação e no recolhimento da caçamba.
- Direção por Servostat de 462 cm³ com amplificador de vazão 1:1,6 e válvulas secundárias de 310 bar.
- Central UEC3 com 2 interfaces CAN e RS232, tanque de combustível de 225 l e bomba de lubrificação central EP1 de 280 bar.
- Tarefas com o software Sculi, como desativar o desligamento automático do motor, e códigos de serviço no display.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos
- Manutenção, lubrificantes e tarefas de teste e regulagem
- Grupo motriz: motor John Deere

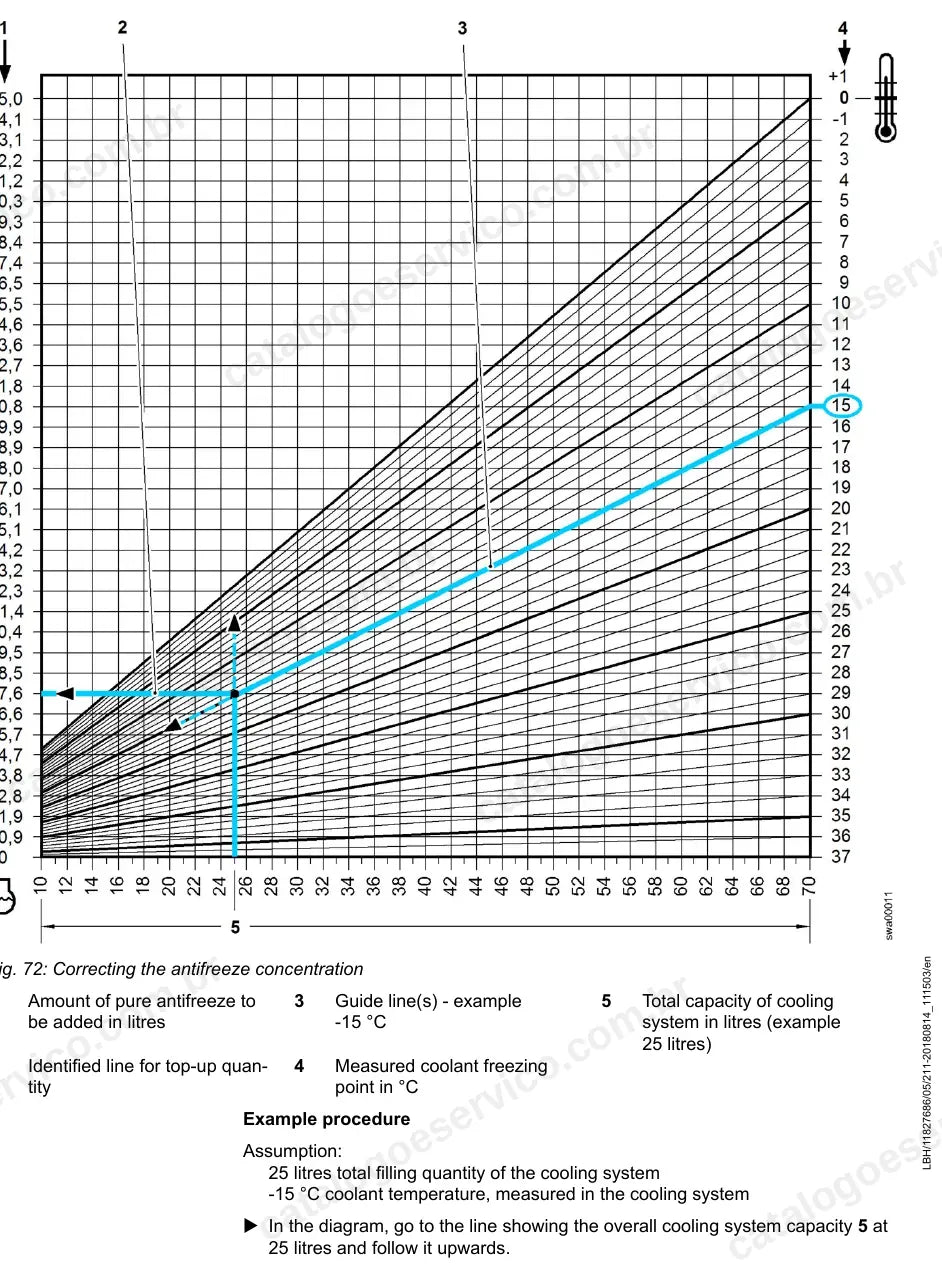

- Sistema de arrefecimento

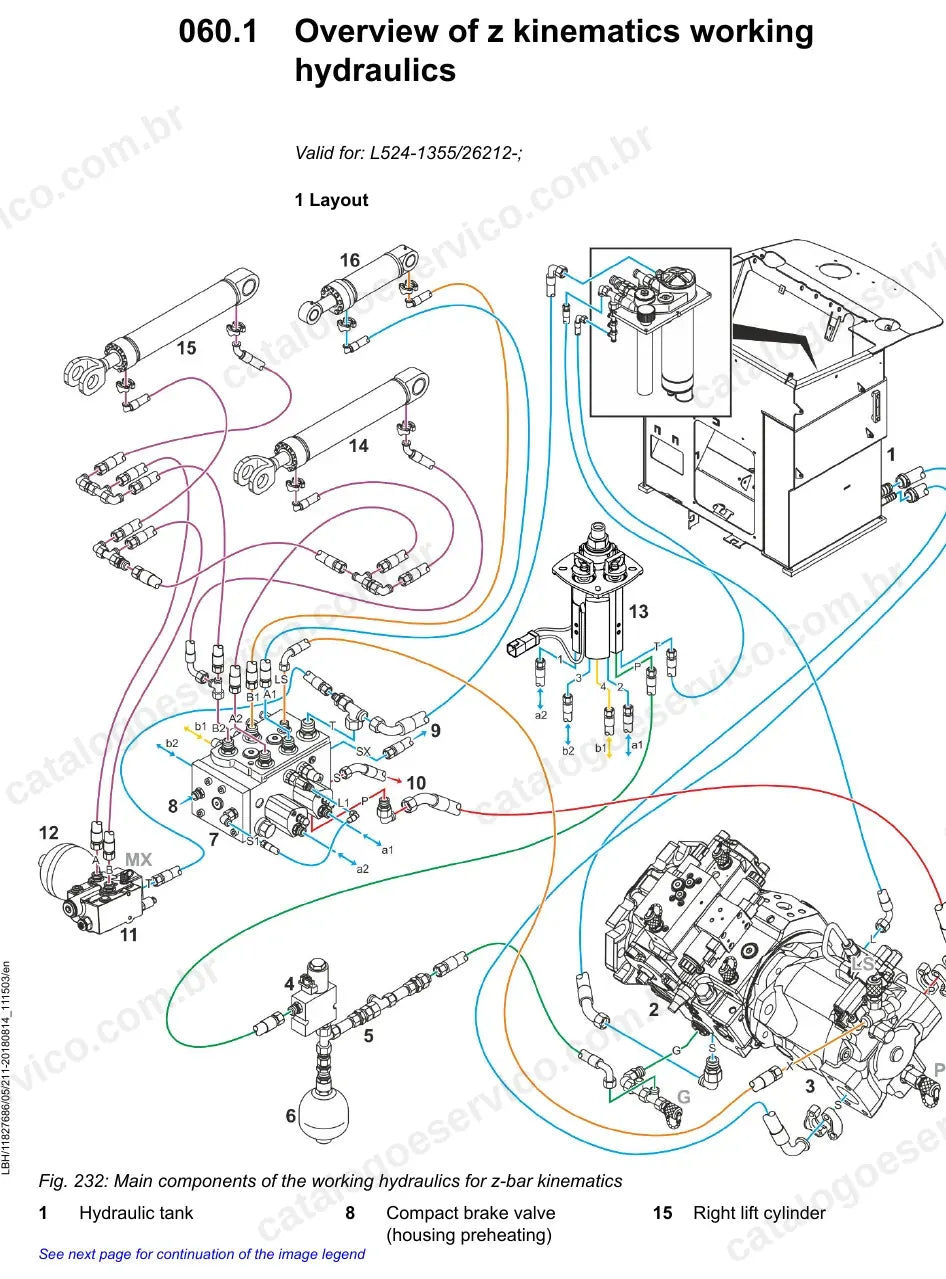

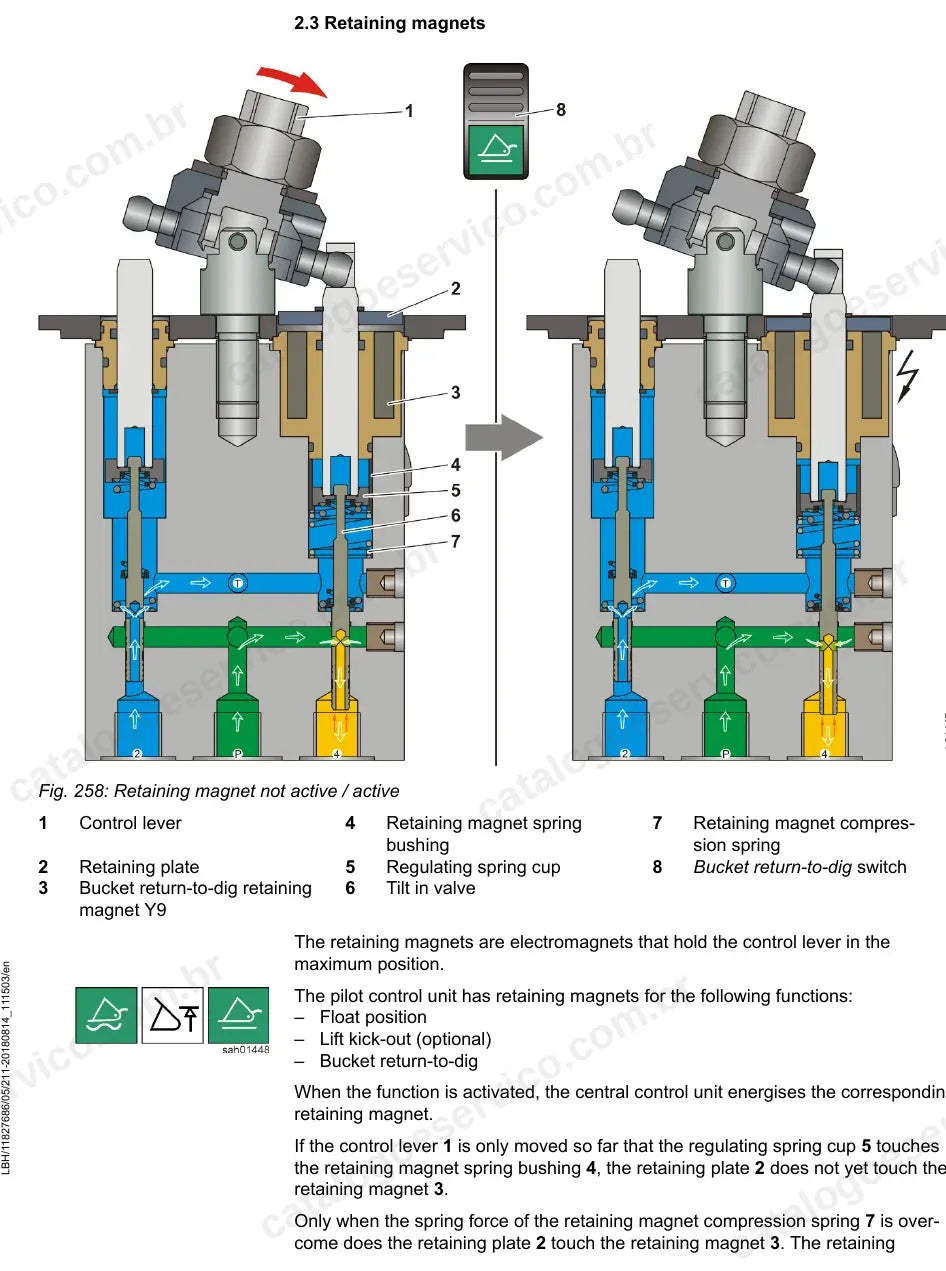

- Hidráulica de trabalho (braços Z e P)
- Hidráulica de translação

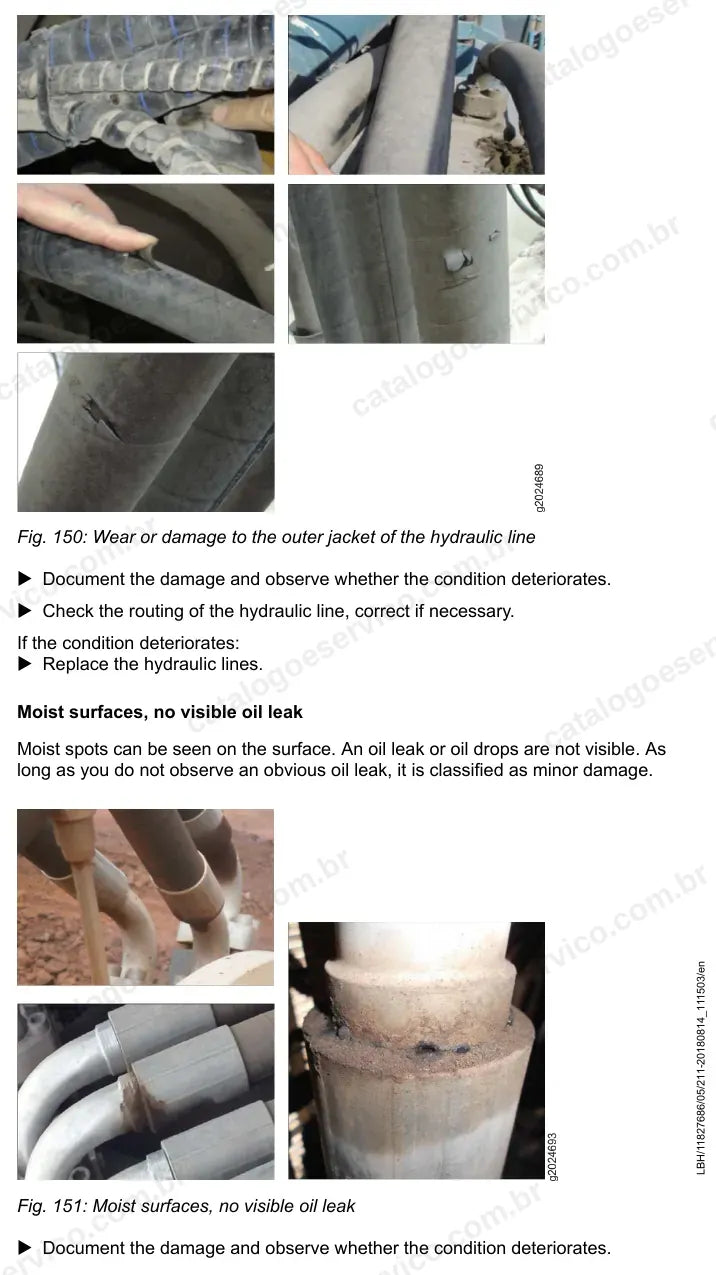

- Componentes hidráulicos e tanque
- Sistema de direção
- Sistema de freios
- Sistema elétrico e central UEC3
- Transmissão, eixos e cardãs
- Estrutura, equipamento de trabalho e cabine
- Diagnóstico
Por que vale a pena
- Procedimentos de manutenção na sequência de fábrica, com torques de aperto e capacidades de fluidos.
- Valores de teste e regulagem de pressões da hidráulica de trabalho, da translação, da direção e dos freios.
- Diagnóstico com códigos de serviço e uso do software Sculi.
- Descrição de funcionamento de cada sistema, separada por faixa de série quando a produção mudou.
Para quem é
Para oficinas, mecânicos de campo, frotistas e locadoras que mantêm a L524-1355 de fabricação chinesa em operação e precisam dos dados de fábrica do motor Stage IIIA e da translação de dois motores.
Perguntas frequentes
Serve para a L524 fabricada na Áustria?
Este manual é da L 524-1355, fabricada pela Liebherr Machinery (Dalian). A L524 austríaca Stage IIIB (tipo 1266) tem manual próprio.
Está em português?
Não. O manual está em inglês técnico.
Para qual série vale?
A partir do número de série 26212, com dados do motor a partir de 26612 e procedimentos separados nas séries 35803, 35975 e 36292.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
