Com 762 páginas em inglês, o Manual de Serviço Liebherr L528-1267 é o documento técnico oficial em PDF da pá carregadeira de rodas compacta produzida em Bischofshofen. Ele percorre a máquina sistema por sistema: dados técnicos, plano de manutenção e inspeção, tarefas de teste e regulagem, motor diesel John Deere com filtro de partículas, arrefecimento, hidráulica de trabalho e de translação, direção, freios, sistema elétrico, transmissão, eixos, braços de elevação, cabine e diagnóstico.
Edição de dezembro de 2019 (versão 10) para a L528-1267 a partir do nº de série 25345, com motor John Deere 4045 HFL93 de 100 kW e 492 Nm, nível Stage IIIB, e acionamento hidrostático com motores de translação A6VM 60 e A6VM 115; os procedimentos que mudam na produção vêm separados por faixas, como a partir de 35803, 39420 e 40517.
Destaques deste material
- Motor John Deere 4045 HFL93: 4 cilindros, 4.500 cm³, 100 kW a 2.200 rpm, injeção common rail, folga de válvulas de 0,46/0,53 mm a frio e marcha lenta de 800 rpm.
- Translação hidrostática com bomba A4VG 85 EP (até 194 l/min) e dois motores de cilindrada variável — A6VM 60 HA1R e A6VM 115 EP — na transmissão tipo 319.
- Bomba de trabalho A11VO 60 LRDS de 60 cm³ (137 l/min), bloco de comando M6-15 e tempos de elevação de 5,4 s com carga.
- Eixos dianteiro 123/221 e traseiro 319/123/98 com relação total de 18,6, bitola de 1.960 mm e torque das porcas de roda de 650 Nm.
- Freio a disco com folga de 0,5 a 1,0 mm, lona nova de 4,5 mm e limite de desgaste de 1,0 mm; acumuladores de 750 cm³ pré-carregados a 50 bar.

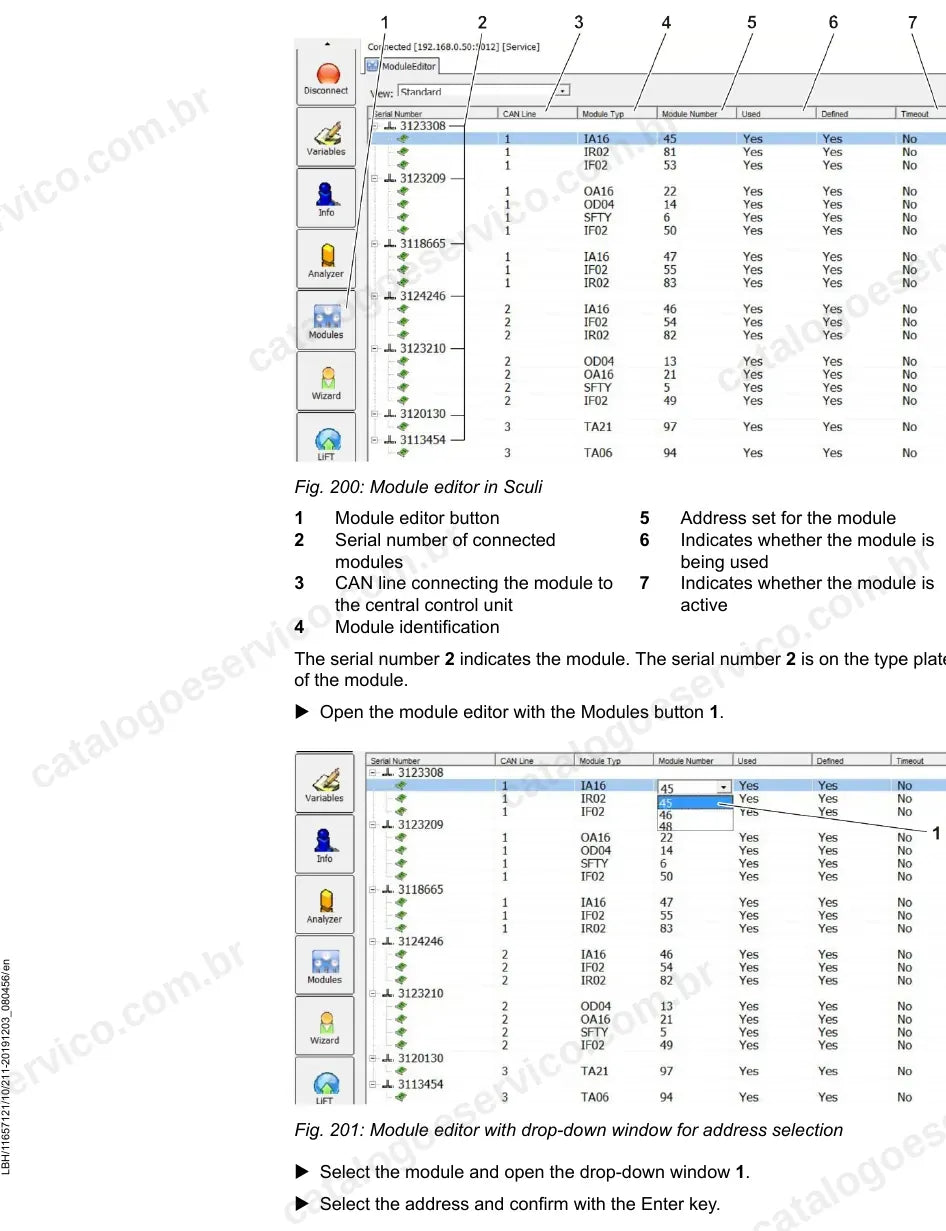

- Limpeza ou troca do filtro de partículas diesel e diagnóstico com o software Sculi, incluindo o editor de módulos CAN.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos
- Plano de manutenção, testes e regulagens
- Grupo motriz (motor diesel e filtro de partículas)

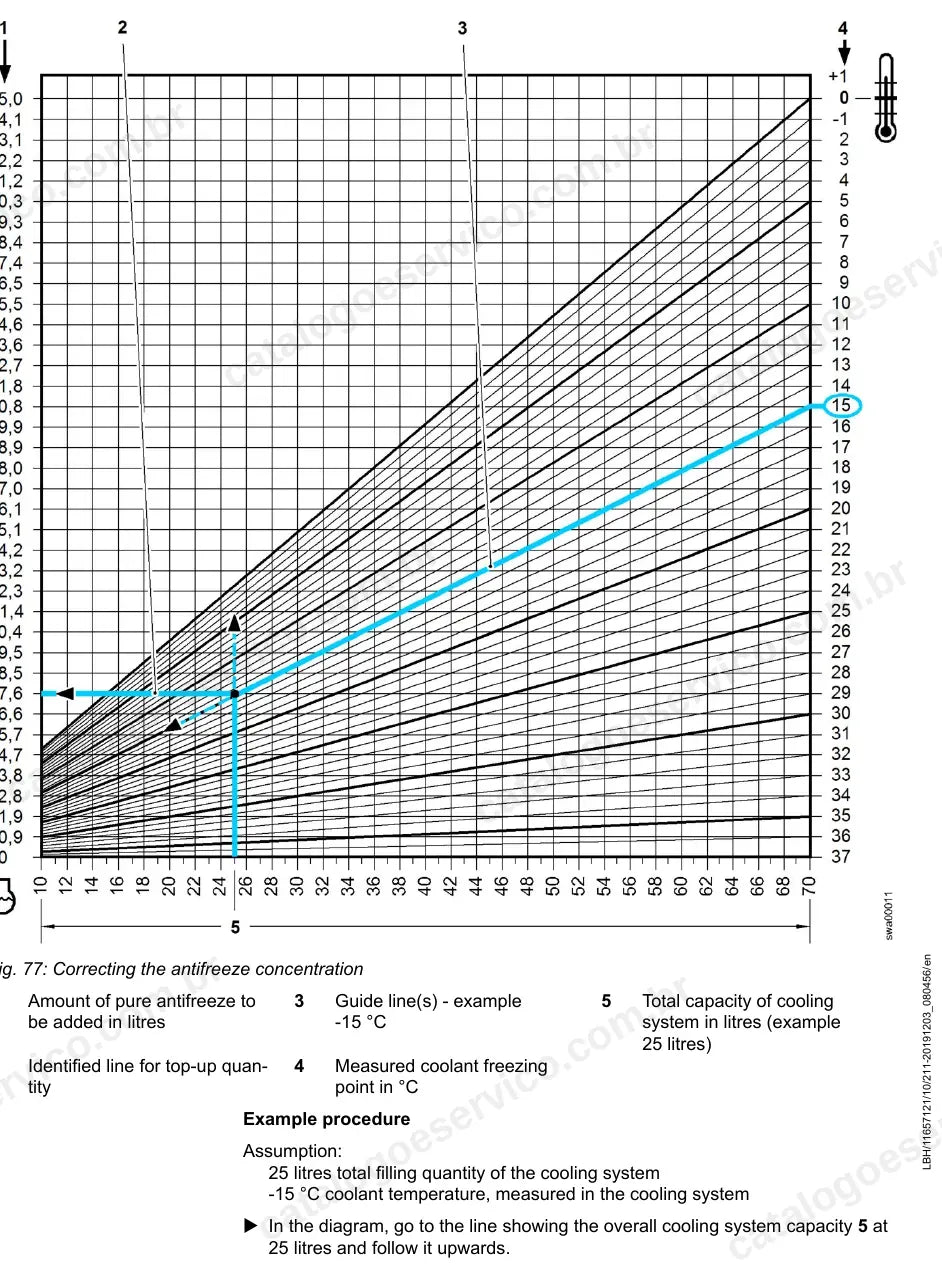

- Sistema de arrefecimento e ventilador reversível

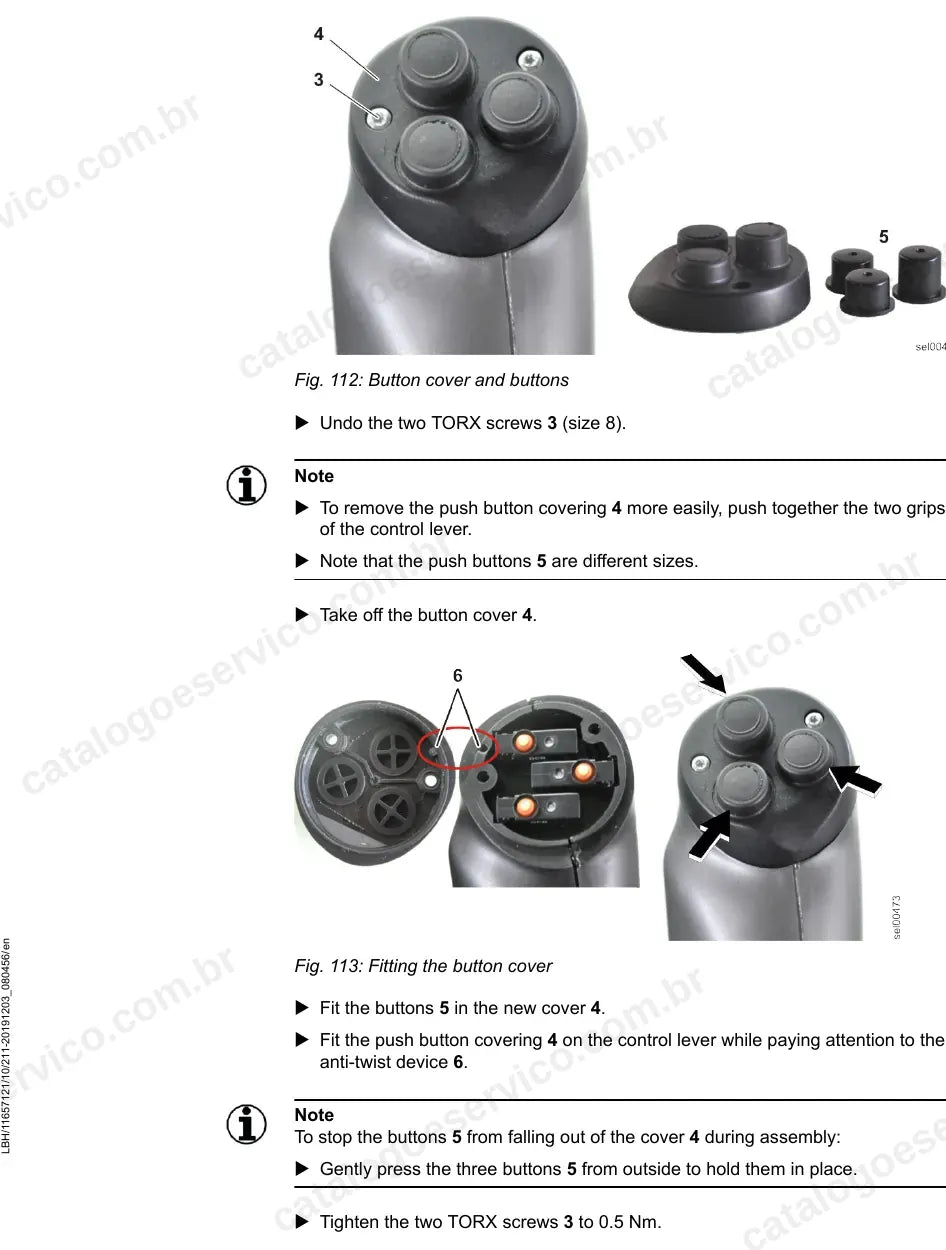

- Hidráulica de trabalho, pilotagem e ride control
- Hidráulica de translação (bomba e motores hidrostáticos)

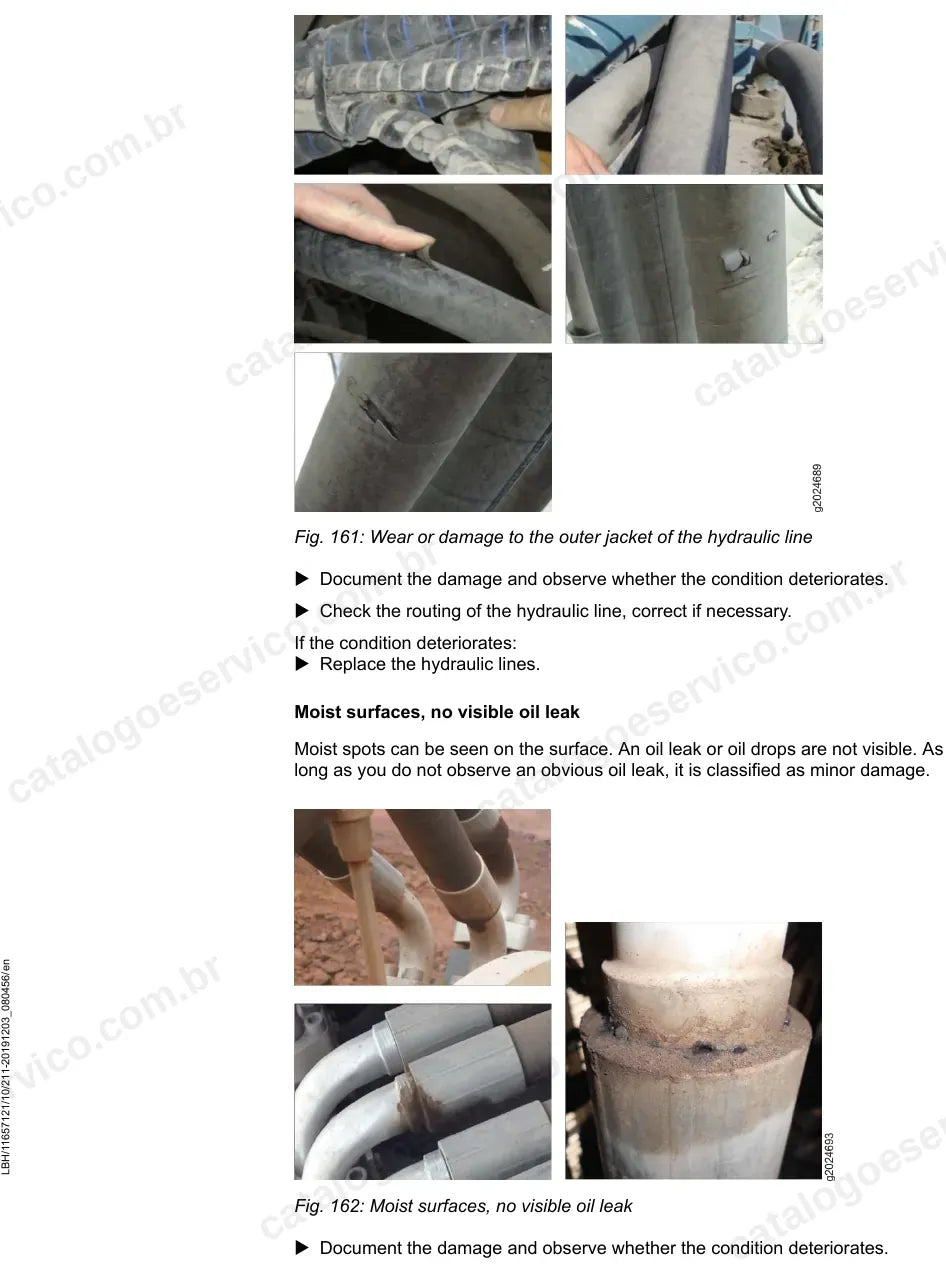

- Componentes hidráulicos e tanque
- Sistema de direção e direção de emergência
- Freio de serviço e freio de estacionamento
- Sistema elétrico e unidade de controle central
- Transmissão: hidráulica e eletrônica
- Eixos e cardãs
- Chassi, braços de elevação Z e P e engate rápido
- Cabine, aquecimento e ar-condicionado
- Lubrificação central, LiDAT e diagnóstico de falhas
Por que vale a pena
- Torques de aperto, folgas e valores nominais da L528-1267 em cada etapa de desmontagem, montagem e ajuste.
- Pressões de teste e de regulagem da hidráulica de trabalho, translação, direção, freios e arrefecimento, com os pontos de medição.
- Calibrações da translação e do ventilador e configuração dos módulos eletrônicos pelo software Sculi.
- Diagnóstico com símbolos de alerta, códigos de serviço C no display e tabelas de fusíveis e relés.
Para quem é
Feito para oficinas de linha amarela, mecânicos de campo, prefeituras, construtoras e locadoras que mantêm a L528-1267 em pátios, obras urbanas e agricultura e precisam dos valores de fábrica para regular e reparar a máquina.
Perguntas frequentes
Serve para qual L528?
Para a pá carregadeira L 528-1267 com motor John Deere 4045 HFL93 Stage IIIB, a partir do nº de série 25345. Mudanças de produção vêm separadas por faixa de série.
Está em português?
Não. O conteúdo está em inglês técnico, como toda a documentação de serviço Liebherr.
Tem diagramas hidráulicos?
Sim. Há diagramas hidráulicos da translação, da direção, da bomba de direção de emergência, dos freios e da transmissão, além das figuras de layout dos componentes.
Como recebo o arquivo?
Após a aprovação do pagamento, o PDF fica disponível para download. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
