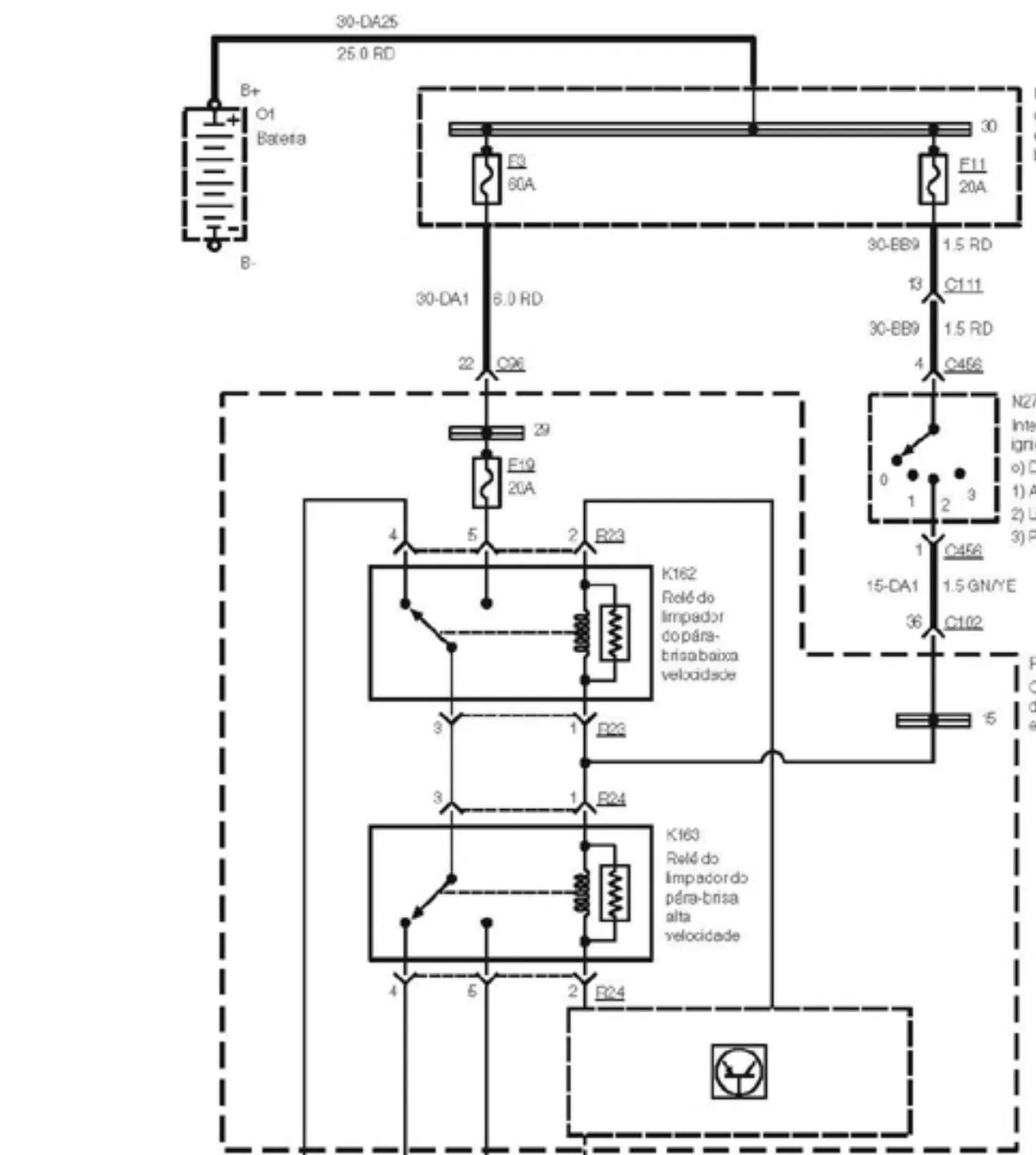

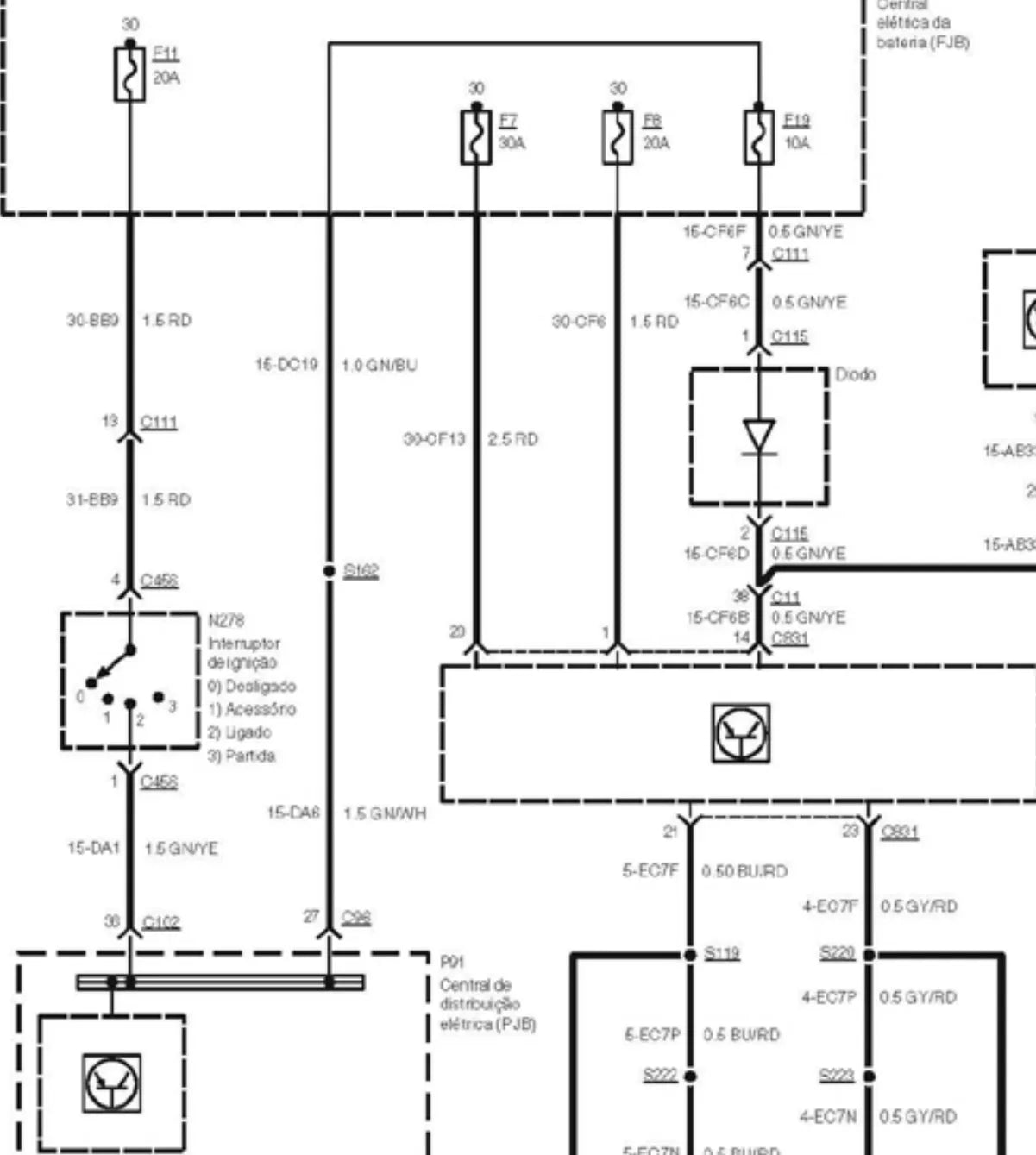

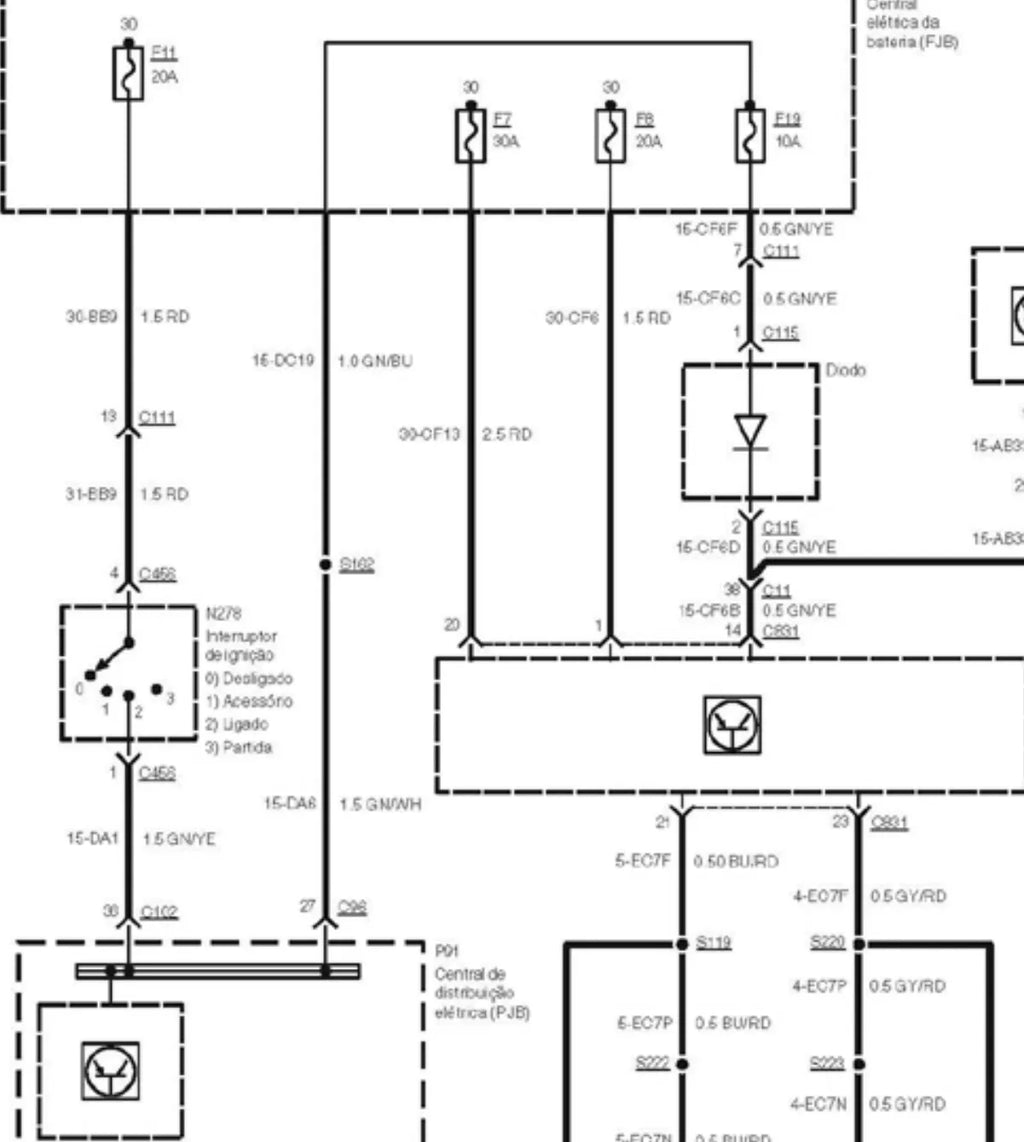

Esquema Elétrico Ford Novo Focus 2009-2012 — documento técnico em PDF com 465 páginas em português. Aplicação: Novo Focus 4 e 5 portas — edição 09/2008, com DCU, Keyless, PAM e DATC. Este material existe para encurtar o tempo entre "chegou com defeito" e "achei o problema". São os circuitos desenhados, do positivo da bateria até o último ponto de massa.
Aplicação exata
A aplicação declarada no próprio documento é: Capa: "DIAGRAMAS ELÉTRICOS – Ford Focus 2009 - 2012"; folha de rosto e rodapé de todas as páginas: "DIAGRAMAS ELÉTRICOS NOVO FORD FOCUS" / "09/2008 – Novo Ford Focus". Os diagramas são divididos por versão de equipamento declarada no próprio índice: "Manual / Com ABS, EHPAS", "Manual / Com ABS, EHPAS, Keyless", "Automático /….
Pontos fortes deste documento
- PDF 100% digitalizado (imagem): apenas a capa e a folha de rosto têm camada de texto; as 463 páginas restantes são varreduras — não é pesquisável nem tem OCR embutido.
- A seção 100-00-02 (Índice) é um índice alfabético gigantesco de componentes com o código de circuito de cada um (ex.: 'Luz de neblina dianteira direita, E42 ..... 417-01-00-9', 'Microfone, A499 ..... 415-01-00-6'), chegando à página '-35' só do índice.
- A seção 700-06-00 'Localização de Componentes – Vistas' traz desenhos com grade A–F / 1–5 e lista de chamada (ex.: chicote 14401 do painel de instrumentos, conectores C111/C112/C118, aterramentos G7/G19/G76).
- A seção 700-07-00 'Vista dos Conectores' mostra o desenho pino a pino de cada conector numerado C434, C437, C438, C441, C442/C443, C895 (Sensor T-MAP), C896 (Unidade da Mola Relógio), C903 (Sensor de Detonação KS), C911/C912 (Acendedor de Cigarros), chegando à folha '-36'.
- Os diagramas da rede 418-00-00 são separados em High Speed Can, Mid Speed Can e LIN, com módulos DCU (porta), PAM (estacionamento), Keyless Entry e a Central de Distribuição Elétrica (PJB).

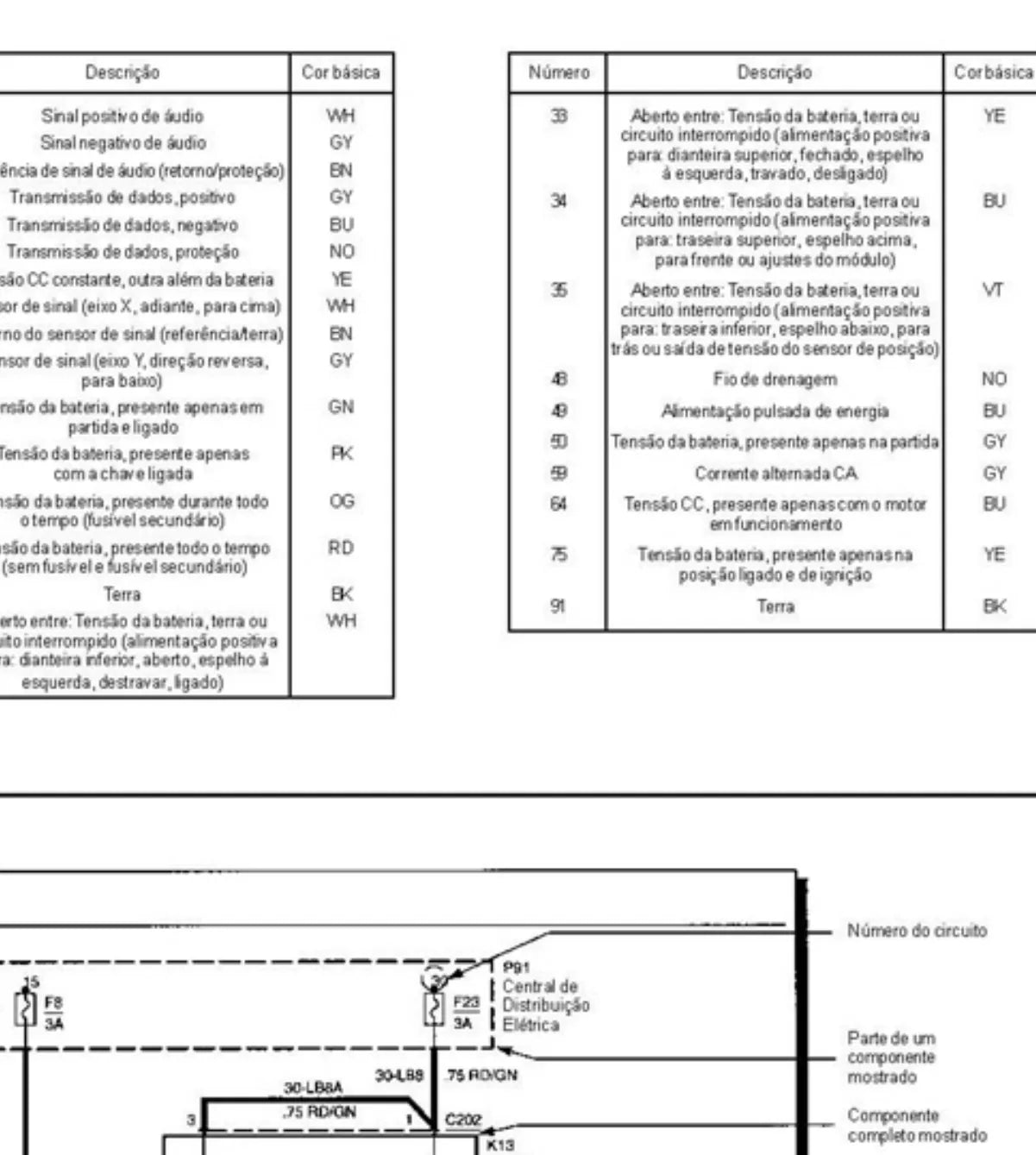

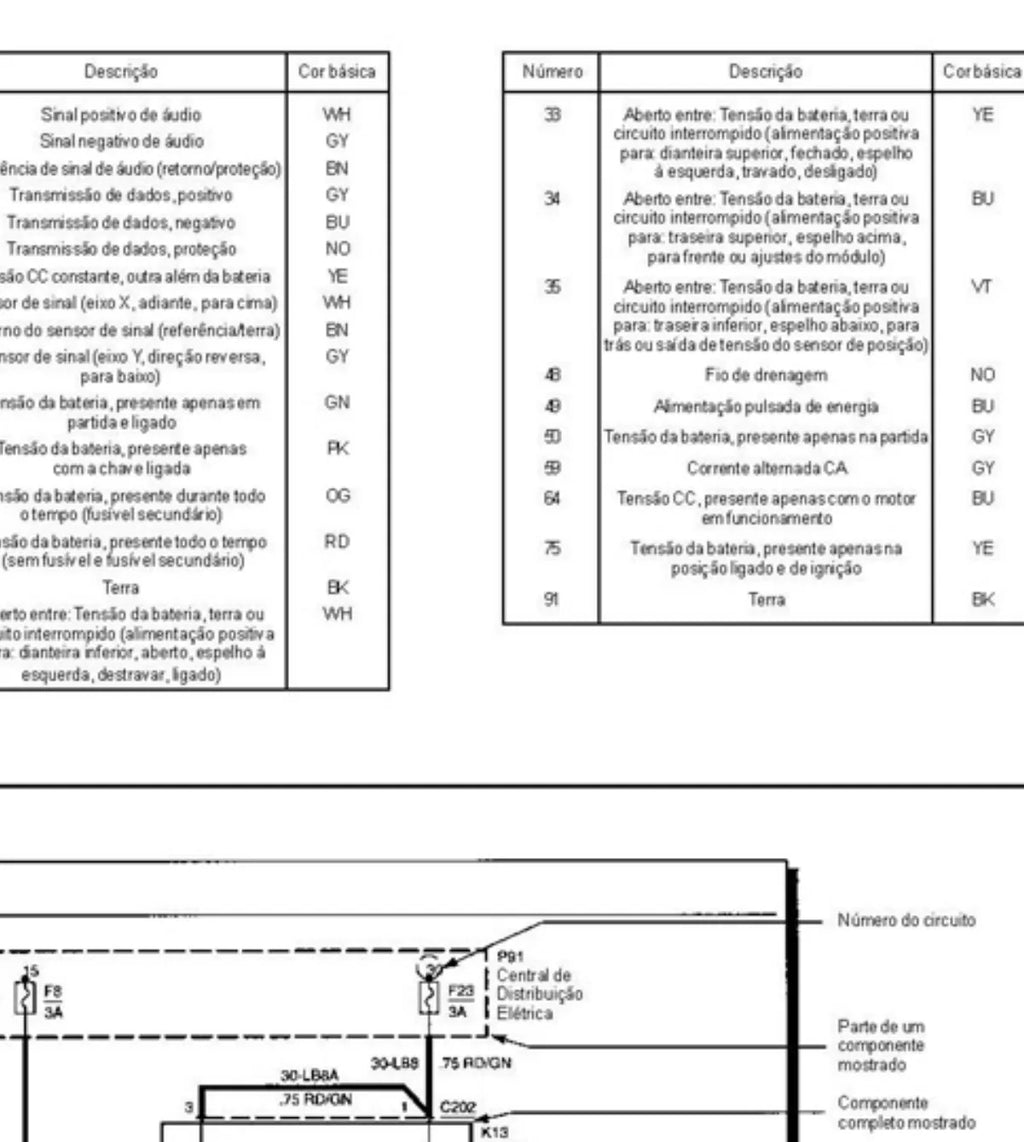

- A página 100-00-04 'Símbolos' traz a tabela de cores de fios (WH, GY, BR, GN, BU, RD, YE, VT, NO, GY, BK, WH) e a legenda comentada de um diagrama-exemplo (número de circuito, parte de um componente mostrado, dimensão do fio em mm², fio de aterramento, número do terminal).
- Publicação identificada pela referência T-MAP (C895) — é o documento de origem, não uma compilação de internet.
Conteúdo, seção por seção
Seções tiradas do índice do próprio arquivo:
- Grupo 1 – Informações Gerais (Conteúdo 100-00-00, Visão Geral dos Sistemas 100-00-01, Índice 100-00-02, Introdução 100-00-03, Símbolos 100-00-04, Chicotes Elétricos - Visão Geral 100-00-06)
- Grupo 2 – Chassi: ABS 206-09-00-1 / EHPAS 206-10-00-1
- Grupo 3 – Trem de Força: Sistema de Partida 303-06-00-1, Sistema de Partida – Somente Veículos com Keyless 303-06-00-2, Sistema Inibidor de Partida – Somente Veículos com Caixa de Mudanças Automática 303-06-00-8, Controle Eletrônico do Motor, Caixa de Mudanças Automática 308-06-00-1
- Grupo 4 – Sistema Elétrico: Climatização – Sistema de Controle (Aquecimento e Ventilação 412-02-00-1; Ar-condicionado – Sem Controle Manual da Temperatura 412-03-00-1; Controle Eletrônico Automático da Temperatura 412-04-00-1)
- Instrumentos e Sistema de Advertência: Painel de Instrumentos (ICL) 413-01-00-1, Buzina 413-06-00-1, Controle de Velocidade 413-10-00-1
- Alternador e Regulador de Tensão 414-02-00-1
- Sistema de Áudio: Sistema de Áudio 415-01-00-1, Alto-falantes 415-01-00-2, Controle Remoto 415-01-00-3, Entrada Auxiliar para MP3 – Sem Bluetooth 415-01-00-5, Sistema de Áudio – Somente veículos com Bluetooth 415-01-00-6
- Sistema de Iluminação: Iluminação Externa 417-01-00-1 / Iluminação Interna 417-02-00-1
- Sistema de Iluminação Externa: Luzes Dianteiras e Traseiras – Lanternas/Estacionamento, Luzes Dianteiras – Lanterna/Estacionamento, Luzes Traseiras – Lanternas/Estacionamento (4 e 5 Portas), Luzes Dianteiras – Faróis, Luzes Traseiras – Faróis, Luzes de Neblina Dianteira, Luz de Neblina Traseira (4 Portas)
- Rede de Comunicação do Módulo 418-00-00: Conector de Transferência de Dados, High Speed Can, Mid Speed Can, LIN
- Equipamento Eletrônico: Sistema Anti-furto: Passivo (PATS) 419-01-00-1, Sistema Anti-furto: Ativo 419-01-00-1, Central de Distribuição Elétrica 419-10-00-1, Módulo Keyless 420-00-00-1
- Grupo 5 – Carroceria e Pintura: Retrovisores Elétricos, Bancos, Vidros e Mecanismos, Sistema da Maçaneta, Travas, Fechadura e Mecanismo, Limpadores e Lavadores, Teto Solar 501-17-00-1
- Sistema de Segurança: Pára-choques – Módulo do Sistema Auxiliar de Estacionamento (PAM) 501-19-00-1, Sistema de Proteção 501-20-00-1
- Grupo 7 – Chicotes Elétricos – Informações Gerais: Informações sobre Fusíveis e Relés 700-01-00-1, Distribuição Elétrica 700-02-00-1, Fusíveis – Detalhes 700-03-00-1, Distribuição do Aterramento 700-04-00-1
- Localização de Componentes – Tabelas 700-05-00-1, Localização de Componentes – Vistas 700-06-00-1, Vista dos Conectores 700-07-00-1
Por que vale a pena
- Cor, bitola e numeração de pino conferem com o chicote real do veículo.
- Os pontos de massa estão localizados — onde mora boa parte dos defeitos intermitentes.
- Abre em qualquer aparelho, sem instalar nada e sem depender de internet na oficina.
- Evita queimar módulo por ligação em ponto errado de alimentação.
- Reduz retrabalho: com o desenho certo, você não abre painel atrás de fio que passa por fora.
Indicado para
- Instalador de acessório, som e rastreador
- Mecânico autônomo
- Estudante e instrutor de mecânica automotiva
- Loja de peças que precisa conferir aplicação
- Auto elétrica e eletricista automotivo
Perguntas frequentes
Como recebo se eu comprar de madrugada?
A liberação é automática assim que o pagamento é aprovado, a qualquer hora.
Vocês emitem nota?
Sim, emitimos nota fiscal. Se precisar, avise os dados na hora da compra.
É produto físico?
Não, é digital. Você recebe o arquivo e ele fica seu, sem prazo de validade.
E se eu não achar o que preciso dentro do arquivo?
Chame no WhatsApp. A gente indica em qual seção e em qual página aquele assunto está.
O arquivo é entregue como?
O download é liberado logo após a confirmação do pagamento. Não vai nada pelo correio.
