Esquema Elétrico Ford Focus 2002-2008 (1.6 Rocam, 2.0 Zetec e 2.0 Duratec) — documento técnico em PDF com 292 páginas em português. Aplicação: Focus 1.6 Zetec Rocam, 2.0 Zetec e 2.0 Duratec — edição 07/2005. É o desenho elétrico de fábrica: cada circuito numerado, cada conector identificado, cada massa localizada. O que evita queimar módulo por ligação em ponto errado.
Aplicação exata
A aplicação declarada no próprio documento é: Capa: "DIAGRAMAS ELÉTRICOS – Ford Focus 2002 - 2008"; folha de rosto "DIAGRAMAS ELÉTRICOS FOCUS", rodapé "07/2005 – Focus". Motorizações e versões declaradas no Conteúdo/Visão Geral dos Sistemas: "Motor Zetec Rocam 1.6 l sem ar-condicionado", "Motor Zetec Rocam 1.
O que se destaca neste arquivo
- PDF vetorial com camada de texto real (produzido em Acrobat Distiller 5.0.5, título interno 'Diagrama_Eletrico_Focus.pdf'): todas as 292 páginas são pesquisáveis.
- Rodapé de todas as páginas: '07/2005 ... Focus' — a edição do documento é de julho de 2005, apesar da capa anunciar 2002-2008.
- Mais da metade do volume é dedicado a localização e identificação física: 700-06-00 'Localização de Componentes - Vistas' (págs. ~200-211) e 700-07-00 'Vista dos Conectores' (págs. 212-291), com desenho pino a pino e código de cada conector.
- A página 700-06-00 -37 traz o mapa da Central Elétrica da Bateria (BJB) com grade A-F/1-5 e a lista de relés e fusíveis (K4 relé bomba de combustível, K13 relé de gerenciamento do motor, K36/K37 relés do farol baixo e alto, K41 relé da ignição, K162 relé do limpador do pára-brisa, V33 diodo).
- Os diagramas identificam a Central de distribuição elétrica da bateria (BJB) e a do compartimento de passageiros (CJB), com nomenclatura de fio no padrão europeu (ex.: '0.5 BK/RD', '15-LD16 1 GN/RD').
- Diversas páginas trazem o código de publicação Ford original impresso no topo, ex.: FOR1–0726c303–03–00p022–UK, FOR1–0700c303–04L–00p001–UK, FOR1–0700c303–14L–00p001–UK.
- Publicação identificada pela referência FOR1–0726c303–03–00p022–UK — é o documento de origem, não uma compilação de internet.
O que vem dentro do arquivo
Seções tiradas do índice do próprio arquivo:

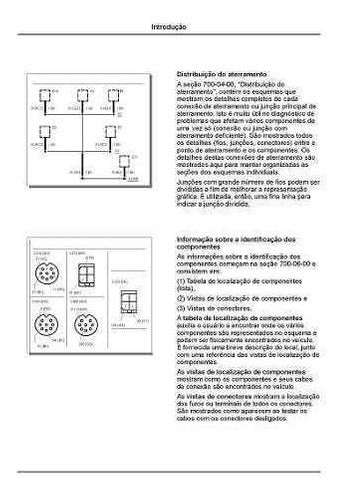

- Grupo 1 – Informações Gerais: Conteúdo 100-00-00-1, Visão geral dos sistemas 100-00-01-1, Índice 100-00-02-1, Introdução 100-00-03-1, Símbolos 100-00-04-1, Chicotes elétricos - Visão geral 100-00-06-1
- Grupo 2 – Chassi: ABS 206-09A-00-1
- Grupo 3 – Trem de Força: Motor Zetec Rocam 1.6 l com/sem ar-condicionado 303-03-00, Sistema de Partida 303-06-00-1, Sistema de Ignição do Motor - Zetec Rocam 1.6 l 303-07L-00-1, Controle Eletrônico do Motor - 2.0 l Duratec 303-14-00, Controles Eletrônicos do Motor - Zetec Rocam 1.6 l 303-14L-00
- Grupo 4 – Sistema Elétrico – Climatização - Sistema de controle: Aquecimento e desembaçamento 412-02A-00-1, Ar-Condicionado 412-03A-00-1
- Instrumentos e sistema de advertência: Grupo de instrumentos (ICL) 413-01-00-1, Buzina 413-06-00-1, Relógio 413-07-00-1, Centro de Informações e Mensagens 413-08-00-1, Alternador e regulador de tensão 414-02-00-1
- Sistema de áudio: Unidade de áudio 415-01-00-1, Alto-falante 415-03-00-1

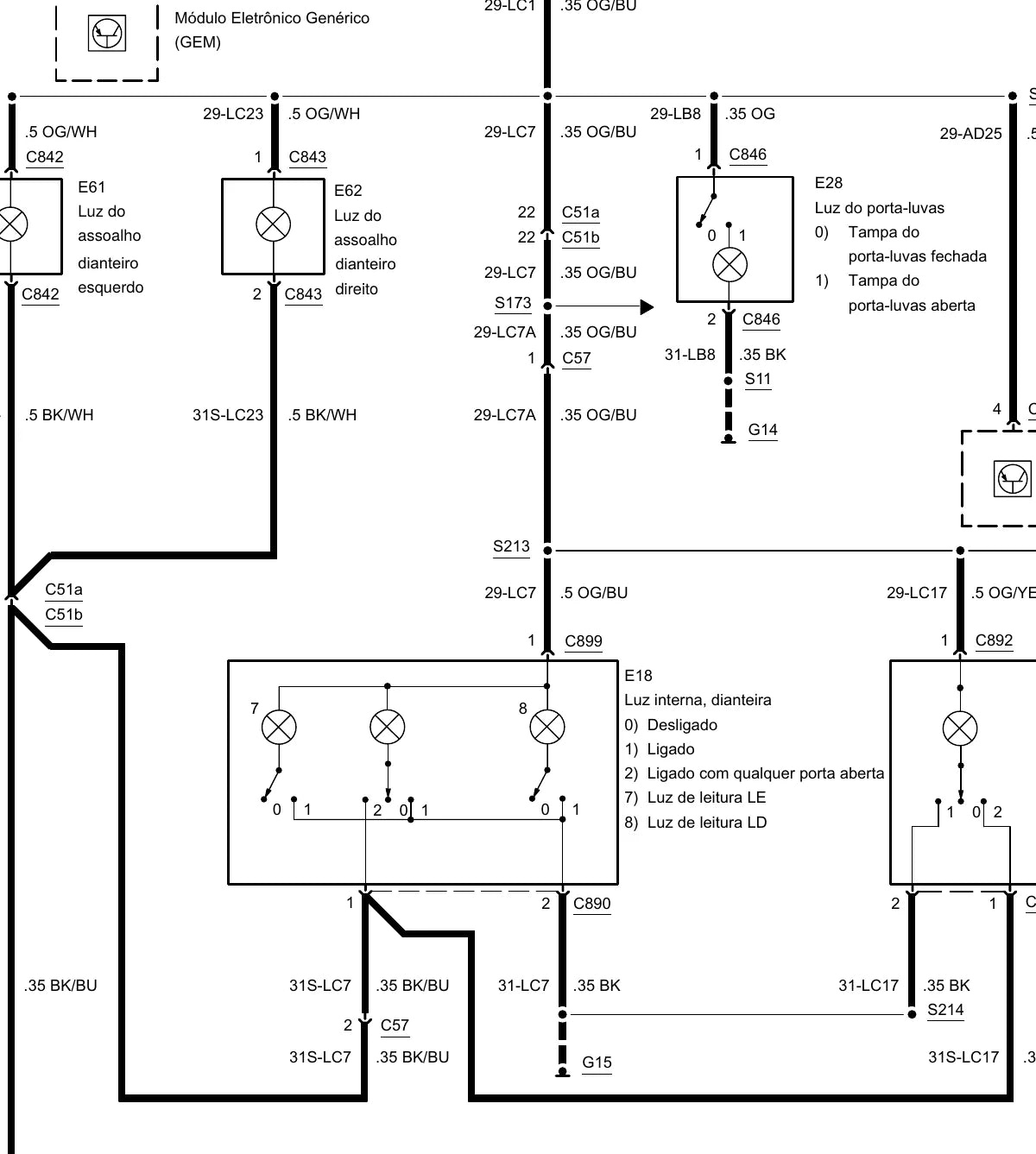

- Sistema de iluminação: Iluminação externa - Farol 417-01-00-1, Luzes Indicadoras de direção, Farol de neblina LE 417-01-00-5, Iluminação Interna com/sem luz na região do assoalho 417-02-00
- Distribuição elétrica: Rede de comunicações do módulo - Conector de Transferência de Dados (DLC) - Pinos 2, 4, 5, 10 e 16 / Pinos 7 e 13 / Pinos 6 e 14 com Transmissão Automática e Manual 418-00-00

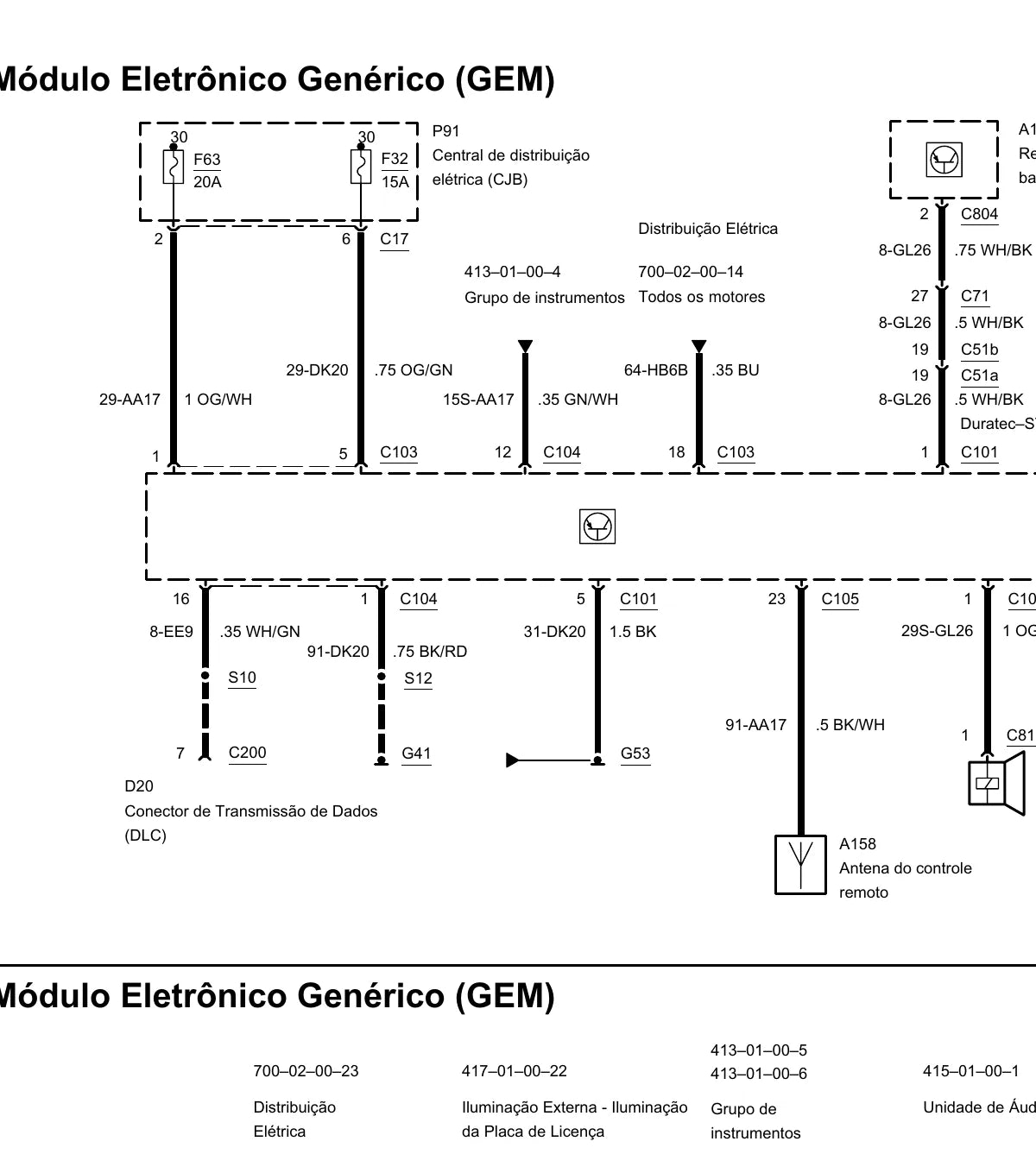

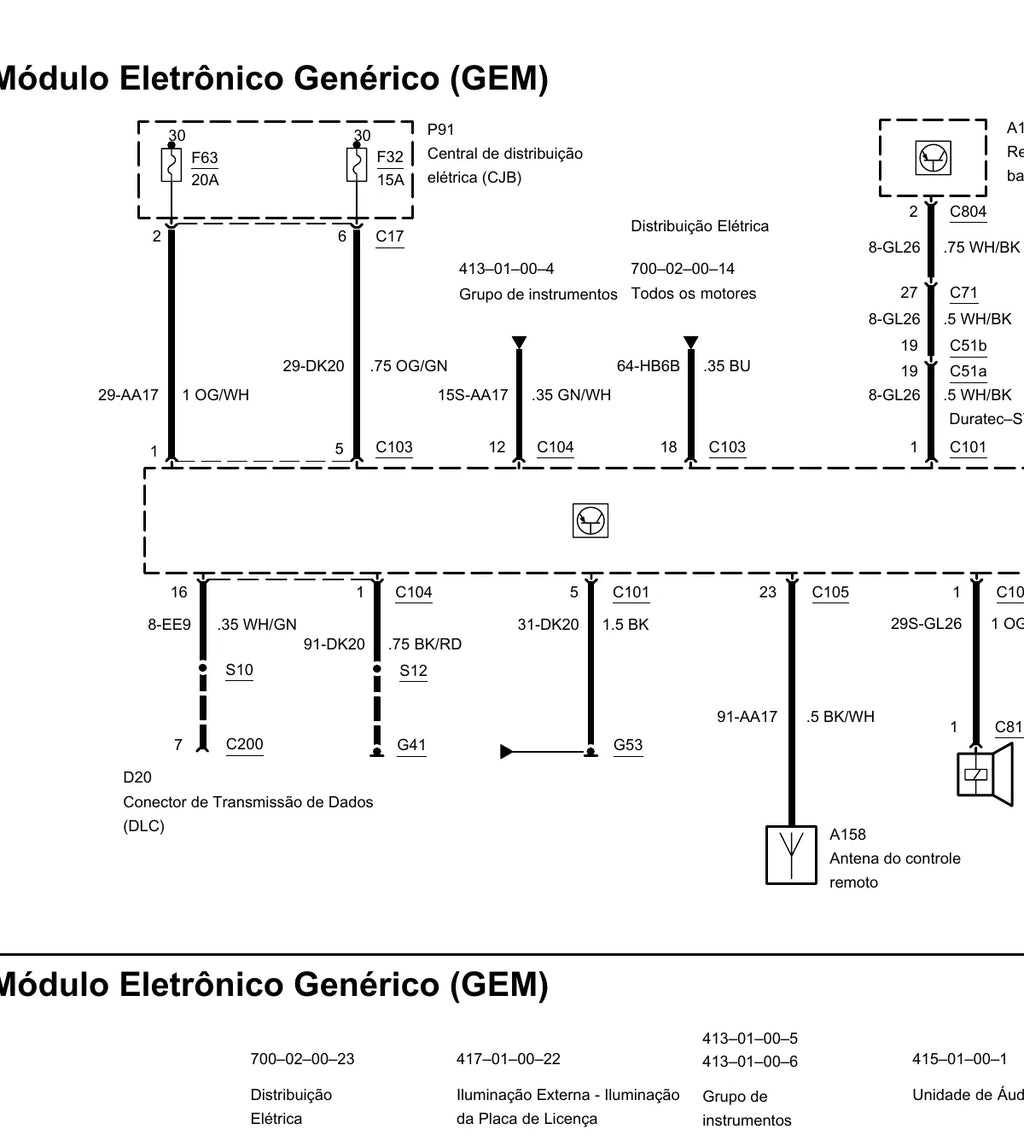

- Equipamento eletrônico: Sistema anti-furto - Passivo (PATS) com Transmissão Manual 418-01-00-1, Alarme anti-furto - Ativo 419-01A-00-A e 419-01B-00-1, Módulos de Controle Eletrônico Multi-função (Computador de bordo) 419-10-00-1, Módulo Eletrônico Genérico (GEM) 419-10-00-4

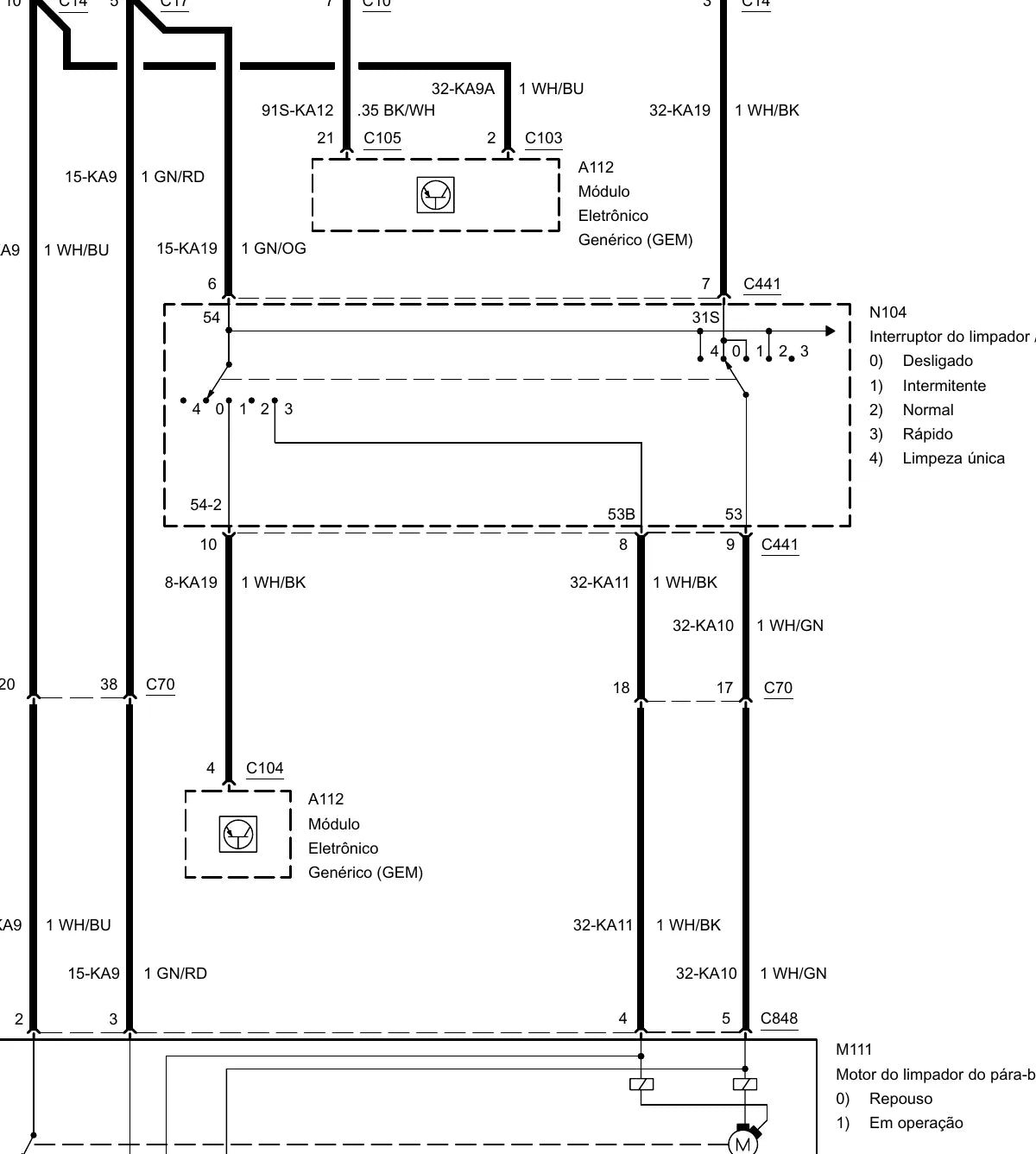

- Grupo 5 – Carroceria e pintura: Bancos 501-10-00-1, Vidro e mecanismo 501-11-00-1, Painel de instrumentos e console 501-12-00-1, Sistema da maçaneta, travas, fechadura e mecanismo 501-14-00, Limpador e lavadores 501-16-00, Painel do Teto Solar 501-17-00-1
- Sistema de Segurança: Sistema de proteção - Ativo - Pré-tensionador cinto de segurança 501-20A-00-1, Sistema de proteção - Passiva - Air bag 501-20B-00-1
- Grupo 7 – Chicotes elétricos – Informações gerais: Fusível e réle - Informações 700-01-00-1, Fusíveis - Detalhes 700-03-00-1, Distribuição do aterramento 700-04-00-1
- Localização de componentes - tabelas 700-05-00-1
- Localização de Componentes - Vistas 700-06-00-1
- Vistas dos Conectores 700-07-00-1
O que você ganha com ele
- Abre em qualquer aparelho, sem instalar nada e sem depender de internet na oficina.
- Serve tanto para diagnóstico quanto para instalar acessório sem furar o chicote errado.
- Evita o "vai testando": você segue o fio no desenho e vai direto no ponto certo.
- Você imprime só a folha do circuito em que vai trabalhar.
- Reduz retrabalho: com o desenho certo, você não abre painel atrás de fio que passa por fora.
Para quem é
- Estudante e instrutor de mecânica automotiva
- Restaurador de carro antigo
- Frota e manutenção própria
- Loja de peças que precisa conferir aplicação
- Proprietário que faz a própria manutenção
Perguntas frequentes
E se eu não achar o que preciso dentro do arquivo?
Chame no WhatsApp. A gente indica em qual seção e em qual página aquele assunto está.
Como recebo se eu comprar de madrugada?
A liberação é automática assim que o pagamento é aprovado, a qualquer hora.
Serve para o meu ano?
A aplicação declarada no documento está nas especificações acima. Na dúvida, chame no WhatsApp com o modelo e o chassi que a gente confere junto.
É produto físico?
Não, é digital. Você recebe o arquivo e ele fica seu, sem prazo de validade.
Preciso de programa especial?
Não. Qualquer leitor de PDF abre — celular, tablet ou computador.
