Manual de Serviço Ford Motor 2.0 Duratec HE 16V (Focus 2009-2012) — documento técnico em PDF com 852 páginas em português. Aplicação: Motor 2.0 Duratec HE (MI4) 16V — 1.998 cm³, 143 cv, 185 N·m. Para quem orça serviço, este material vale dinheiro: você enxerga o que precisa ser desmontado antes de fechar preço.
Aplicação exata
A aplicação declarada no próprio documento é: Declarado no cabeçalho de todas as seções: "SEÇÃO 303-00 Informações Gerais do Motor – Aplicação no Veículo – Novo Ford Focus" (e "Aplicação no Veículo: Novo Ford Focus" nas demais). O motor é identificado como "Motor 2.0L" na Seção 303-00 e como "Motor 2.0 Duratec HE (MI4)" na Seção 303-07 (Sistema de Ignição).
Destaques deste material
- Especificações declaradas do motor: cilindrada 1998 cm³, diâmetro 87,5 mm x curso 83,1 mm, taxa de compressão 10,8:1, potência máxima 107 kW a 6000 rpm (143 hp), torque máximo 185 N.m a 4500 rpm, marcha-lenta 700 ± 50 rpm, ordem de ignição 1–3–4–2, 5 mancais centrais, comando de válvulas acionado por corrente, rotação máxima intermitente 6675 rpm e contínua 6450 rpm.
- A Seção 303-00 traz a rotina completa de metrologia de retífica: diâmetro e folga do munhão da árvore de comando, folga axial da árvore de manivelas, conicidade do diâmetro do cilindro, diâmetro do êmbolo e do pino do êmbolo, folga das extremidades e do anel à cavidade do êmbolo, extremidade grande da biela, diâmetro da haste da válvula, planicidade do cabeçote e do bloco de cilindros e inspeção dos casquilhos.

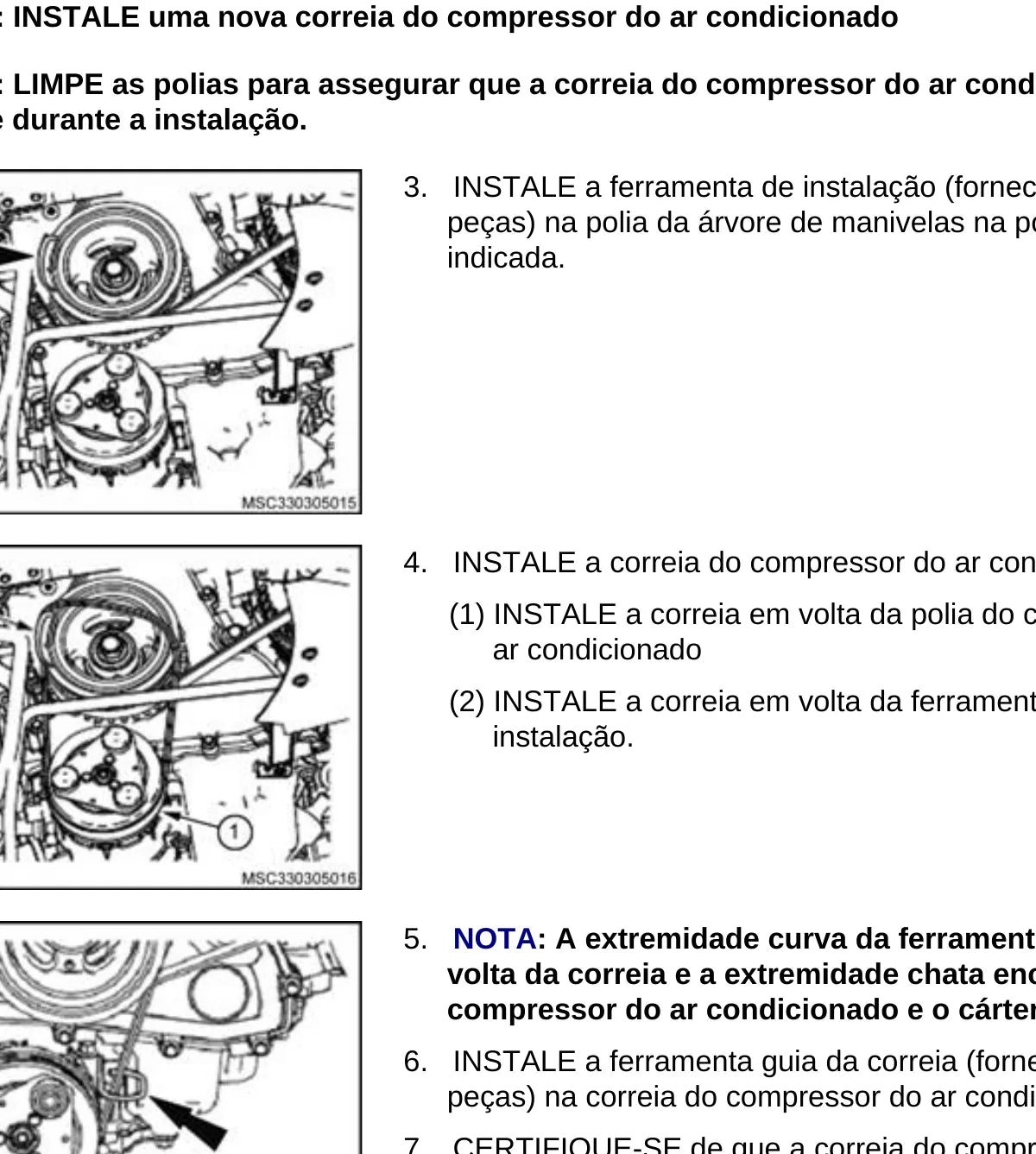

- Descreve tecnologias específicas deste motor: coletor de admissão em material termoplástico de comprimento variável, bateria de válvulas geradoras de turbulência acionadas por vácuo, borboleta de aceleração do tipo 'Comando Eletrônico' (sem cabo), bobinas de ignição direta assentadas sobre as velas e compressor do A/C com correia independente sem tensionador.

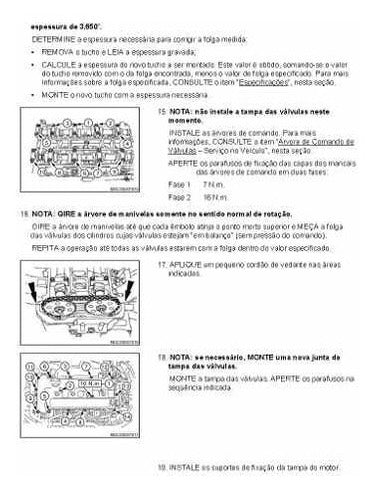

- Regulagem de válvulas por substituição de calços/tuchos: 'A regulagem da folga de funcionamento das válvulas é feita pela substituição destes tuchos'.
- Óleo especificado: Motorcraft SAE 5W-30, norma WSS-M2C913-B (alternativas SAE 5W-30, 20W-40 ou 20W-50, API SJ ou superior); vedantes WSE-M4G323-A4 e WSK-M2G349-A7.
- Inclui diagnóstico com Tabela de Sintomas, medição de pressão de compressão, medição de pressão de óleo e Análise Estática do Trem das Válvulas – Motor Desligado.
- Publicação identificada pela referência 205-072 — é o documento de origem, não uma compilação de internet.
O que vem dentro do arquivo
Seções tiradas do índice do próprio arquivo:
- SEÇÃO 303-00 Informações Gerais do Motor
- SEÇÃO 303-01 Motor

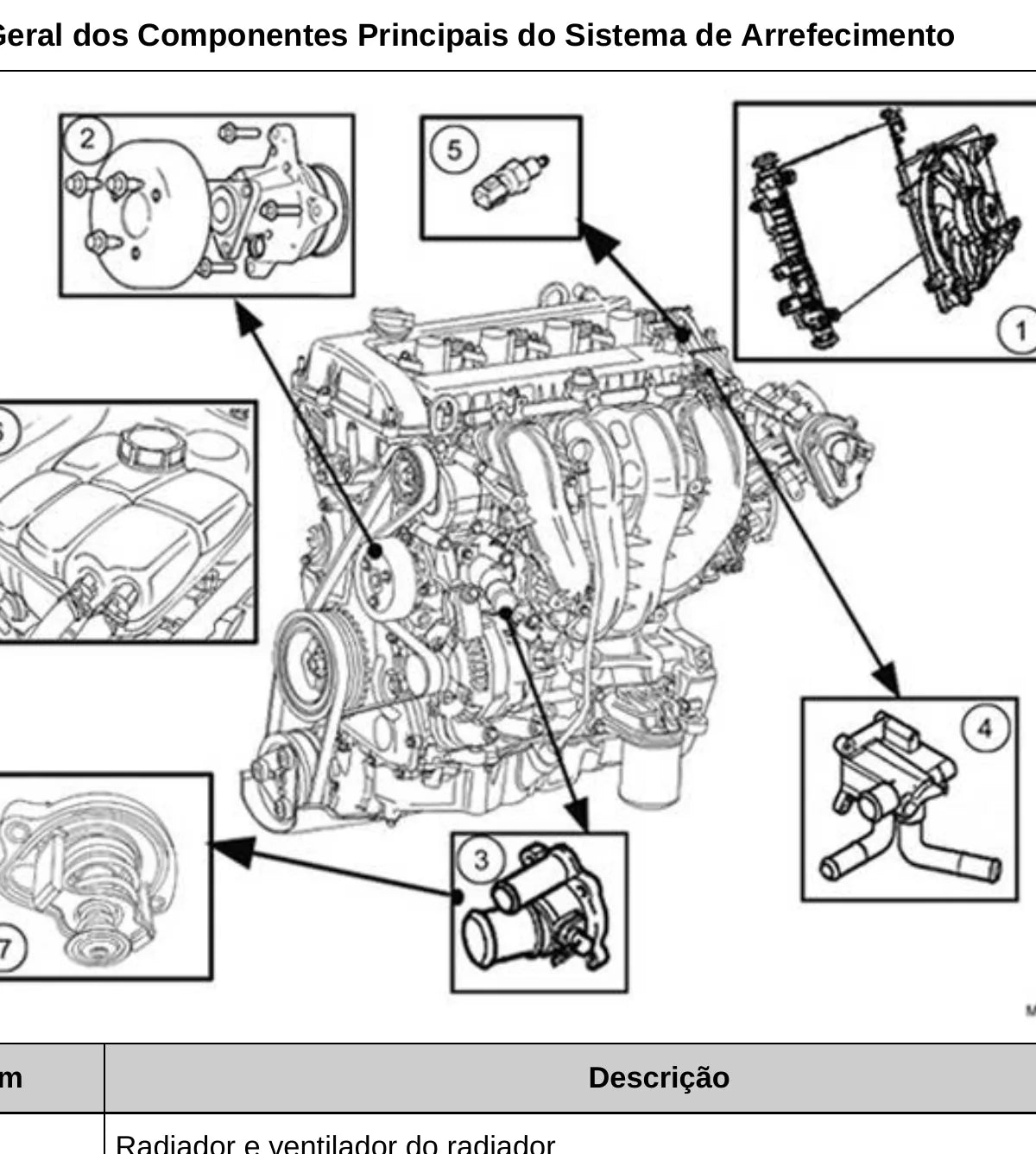

- SEÇÃO 303-03 Sistema de Arrefecimento
- SEÇÃO 303-04 Sistema de Alimentação de Combustível
- SEÇÃO 303-05 Sistema de Acionamento de Acessórios
- SEÇÃO 303-06 Sistema de Partida
- SEÇÃO 303-07 Sistema de Ignição
- SEÇÃO 303-08 Controle do Nível de Emissões
- SEÇÃO 303-12 Distribuição de Ar e Filtros
- SEÇÃO 303-13 Emissões Evaporativas

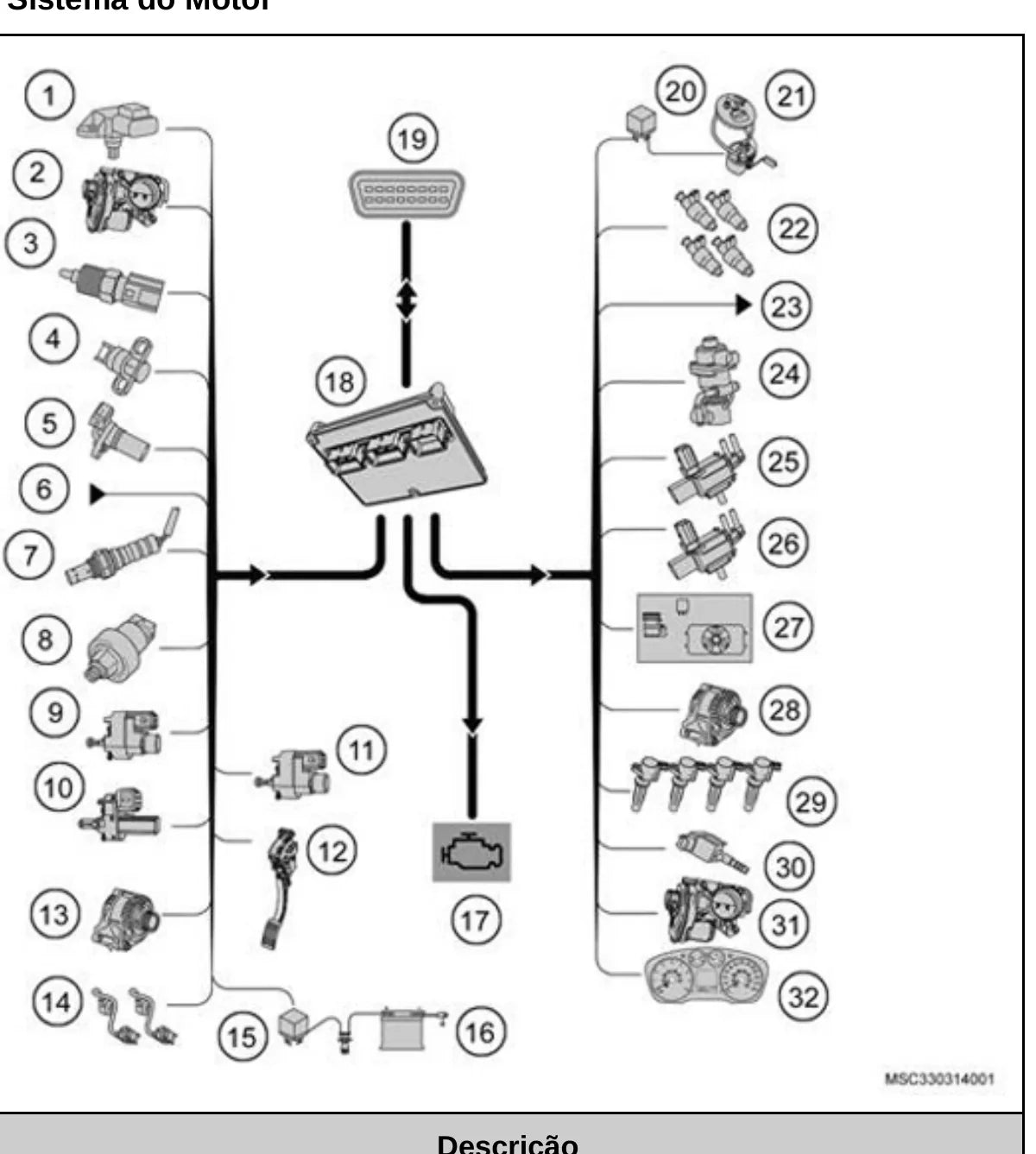

- SEÇÃO 303-14 Controles Eletrônicos do Motor
O que você ganha com ele
- Ajuda a orçar antes de desmontar, porque você já enxerga o que o serviço exige.
- Abre em qualquer aparelho, sem instalar nada e sem depender de internet na oficina.
- Um arquivo só resolve consulta na bancada, no balcão e em campo.
- Serve de referência para treinar o ajudante sem arriscar o veículo do cliente.
- Você trabalha com o torque especificado, não com o "aperta até travar".
Para quem é
- Oficina mecânica e retífica
- Mecânico autônomo
- Estudante e instrutor de mecânica automotiva
- Restaurador de carro antigo
- Loja de peças que precisa conferir aplicação
Perguntas frequentes
O arquivo é entregue como?
O download é liberado logo após a confirmação do pagamento. Não vai nada pelo correio.
Dá para usar no celular na hora do serviço?
Dá. O arquivo abre no celular e o zoom mantém a leitura dos números.
Vocês emitem nota?
Sim, emitimos nota fiscal. Se precisar, avise os dados na hora da compra.
Como recebo se eu comprar de madrugada?
A liberação é automática assim que o pagamento é aprovado, a qualquer hora.
É produto físico?
Não, é digital. Você recebe o arquivo e ele fica seu, sem prazo de validade.
