Descrição
Especificações
Manual de Serviço Ford Novo Focus 2.0 16V Duratec 2009-2012 — documento técnico em PDF com 6060 páginas em português. Aplicação: Novo Focus 2.0 Duratec — sedan BFC e hatch BHA, câmbio MTX-75. Sem enrolação: 6060 páginas de procedimento de reparação em PDF, para abrir na bancada e trabalhar com o passo na tela em vez de no palpite.
Aplicação exata
A aplicação declarada no próprio documento é: Declarado no cabeçalho de todas as seções: "Aplicação no Veículo: Novo Ford Focus". A Seção 100-01 (Códigos de Identificação) declara a decodificação do VIN de 17 dígitos: fabricante "8AF – Ford Argentina SCA"; tipo de motor "C – 2.0 l Zetec", "D – 1.6 l Zetec Rocam", "F – 2.0 l Duratec", "P – 1.
O que se destaca neste arquivo
- Manual completo do veículo com 83 seções no padrão Ford (100-00 a 502-00) e 1.164 marcadores internos no PDF; a paginação interna é por seção (ex.: 303-01-18), não sequencial.
- Especificações do motor na Seção 303-01: '2.0L Duratec', diâmetro do cilindro 87,5 mm, curso 83,1 mm, cilindrada 1998 cm³, taxa de compressão 10,8:1, potência máxima 107 kW a 6000 rpm (143 hp), torque máximo 185 N.m a 4500 rpm, marcha-lenta 700 ± 50 rpm, ordem de ignição 1–3–4–2, 5 mancais centrais, acionamento dos eixos de comando por corrente.
- Tabelas de torque completas em N.m / lbf.pé / lbf.pol (ex.: parafusos do cabeçote em 4 fases: 5 / 15 / 45 / +90°; parafusos das polias dentadas das árvores de comando 72 N.m; porcas do coletor de escape 51 N.m; vela de ignição 12 N.m).
- A Seção 414-00 traz o mapeamento completo da caixa de fusíveis com a tabela de correspondência 'Fusíveis antigos / Fusíveis novos / Amperagem nominal / Circuitos protegidos' (ex.: F37 → F140, 10 A, farol alto lado esquerdo).
- Óleo do motor especificado: Motorcraft SAE 5W-30, especificação WSS-M2C913-B; vedantes WSE-M4G323-A4 e WSK-M2G349-A7.
- Ferramentas especiais Ford citadas por código ao longo do manual, entre as mais usadas 303-435, 205-072, 204-226, 303-397, 205-295, 100-001, 303-060 e 205-342.
- Publicação identificada pela referência 303-435 — é o documento de origem, não uma compilação de internet.
Conteúdo, seção por seção
Seções tiradas do índice do próprio arquivo:
- SEÇÃO 100-00 Informações Gerais
- SEÇÃO 100-01 Códigos de Identificação
- SEÇÃO 100-02 Utilização de Macaco e Levantamento do Veículo
- SEÇÃO 204-01 Suspensão Dianteira / SEÇÃO 204-02 Suspensão Traseira / SEÇÃO 204-04 Rodas e Pneus
- SEÇÃO 206-09 Sistema de freios ABS
- SEÇÃO 211-02 Direção Hidráulica / SEÇÃO 211-04 Coluna da Direção
- SEÇÃO 303-00 Informações Gerais do Motor / SEÇÃO 303-01 Motor
- SEÇÃO 303-03 Sistema de Arrefecimento / SEÇÃO 303-04 Sistema de Alimentação de Combustível

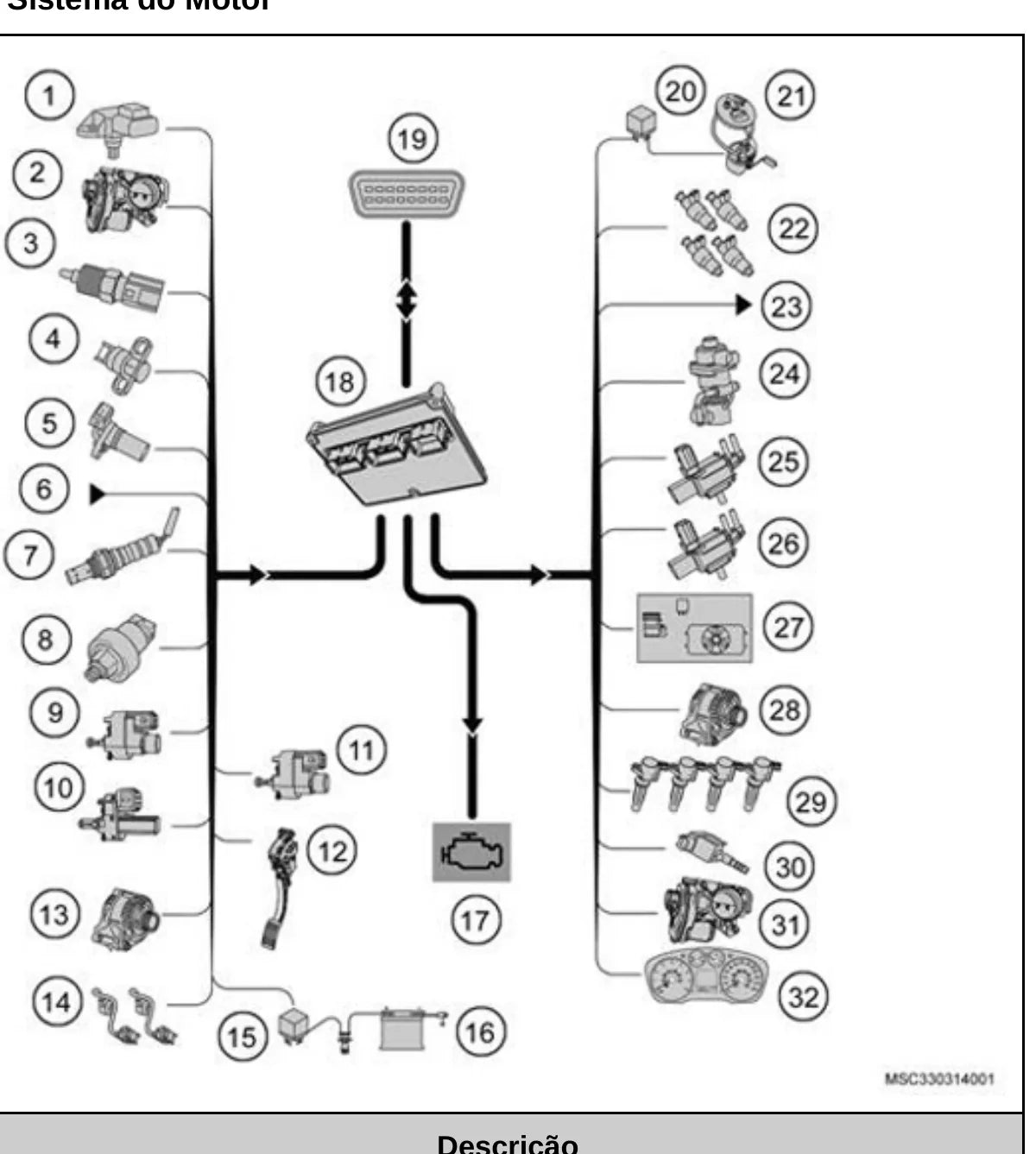

- SEÇÃO 303-14 Controles Eletrônicos do Motor
- SEÇÃO 307-01 Transmissão Automática / SEÇÃO 307-05 Controles Externos da Transmissão Automática
- SEÇÃO 308-03 Transmissão Manual (MTX 75) / SEÇÃO 308-01 Embreagem
- SEÇÃO 412-00 Informações Gerais do Sistema de Controle Climático / SEÇÃO 412-03 Ar Condicionado
- SEÇÃO 413-03 Chicotes Elétricos / SEÇÃO 413-13 Sensor de Estacionamento
- SEÇÃO 418-00 Rede de comunicação entre módulos / SEÇÃO 419-10 Módulos Eletrônicos de Multifunção

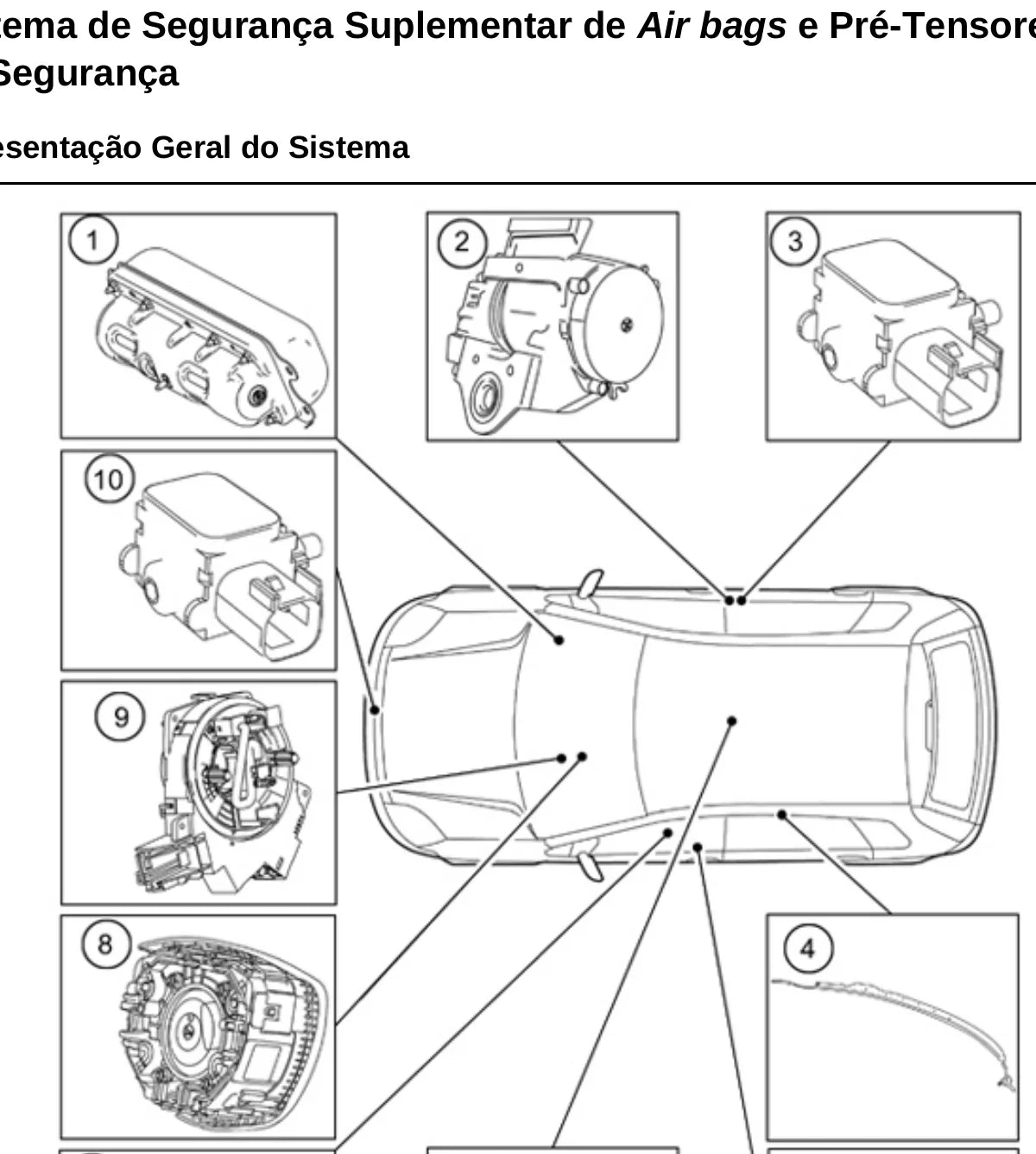

- SEÇÃO 501-20B Sistema de Segurança Suplementar / SEÇÃO 502-00 Carroçaria, Sistema da Suspensão e Sistema de Montagem
Por que este material compensa
- Você imprime só o procedimento do serviço do dia.
- Reduz retrabalho e reclamação: o serviço sai dentro da especificação de fábrica.
- As medidas de desgaste dizem na hora se a peça volta ou vai fora.
- Abre em qualquer aparelho, sem instalar nada e sem depender de internet na oficina.
- Você trabalha com o torque especificado, não com o "aperta até travar".
Indicado para
- Frota e manutenção própria
- Restaurador de carro antigo
- Oficina mecânica e retífica
- Loja de peças que precisa conferir aplicação
- Proprietário que faz a própria manutenção
Perguntas frequentes
Serve para o meu ano?
A aplicação declarada no documento está nas especificações acima. Na dúvida, chame no WhatsApp com o modelo e o chassi que a gente confere junto.
É produto físico?
Não, é digital. Você recebe o arquivo e ele fica seu, sem prazo de validade.
Vocês emitem nota?
Sim, emitimos nota fiscal. Se precisar, avise os dados na hora da compra.
Dá para usar no celular na hora do serviço?
Dá. O arquivo abre no celular e o zoom mantém a leitura dos números.
Posso usar em mais de um computador da oficina?
Pode. É um arquivo seu — use nos aparelhos da sua oficina à vontade.
