Caminhão de mineração de 100 toneladas com acionamento diesel-elétrico Litronic Plus, o T 236 tem no Manual de Serviço Liebherr T236 o seu documento técnico oficial em PDF: 2.389 páginas em inglês, organizadas em capítulos de dados técnicos, manutenção, ferramental, trem de força, direção, freios e basculamento, arrefecimento, lubrificação centralizada, sistema elétrico, chassi, rodas e suspensões, caçamba, climatização, supressão de incêndio e esquemas.
O manual vale para o T 236 tipo 1236 a partir do nº de série 130002 e foi publicado pela Liebherr-Mining Equipment Colmar em dezembro de 2021. Ele descreve o motor Cummins QST30-C Tier 2, os dois motores de tração Liebherr KDF 1350/4 de 500 kW e o kit trolley opcional para alimentação por linha aérea de 900 V DC.
Destaques deste material
- Pesos e capacidades: PBT de 180 t, peso vazio de 80 t, carga útil nominal de 100 t e velocidade máxima de 55 km/h.
- Motor Cummins QST30-C de 12 cilindros em V, 30,5 l, 895 kW (1.200 HP), torque de 5.086 Nm a 1.400 rpm e folga de válvulas de 0,43/0,80 mm.
- Trem de força elétrico com alternador Liebherr GSD1000 de 900 kW, conversores de frequência IGBT refrigerados a água e sistema de 690 V AC / 900 V DC.
- Frenagem elétrica dinâmica de 4.500 kW, freios a discos múltiplos em banho de óleo e acumuladores de freio com pré-carga de 55 ± 2 bar.
- Basculamento com 2 cilindros de 215/125 mm e curso de 1.980 mm: subida da caçamba em 19 s, ciclo de 36 s e ângulo máximo de 48°.
- Kit trolley opcional: coletor de corrente de 2 hastes, 1.200 A nominais (1.880 A máx.) e modos de conexão estático e dinâmico.
O que este manual cobre
- Generalidades e torques de aperto
- Procedimentos de trabalho seguro e análise de risco
- Dados técnicos
- Manutenção operacional e ferramental
- Trem de força (motor diesel, splitterbox e componentes de alta tensão)
- Sistema de direção
- Sistemas de freio e basculamento
- Arrefecimento e lubrificação centralizada
- Sistema elétrico e kit trolley
- Chassi e módulos pré-montados
- Rodas, suspensões e freios
- Caçamba
- Aquecimento e ar-condicionado
- Supressão de incêndio e esquemas
Por que vale a pena
- Sequências de desmontagem e montagem do trem de força, rodas e suspensões com torques de aperto de fábrica.
- Valores de teste e regulagem das pressões de direção, freios, acumuladores e basculamento.
- Descrição de funcionamento dos modos de propulsão, retardo e trolley, com localização de componentes.

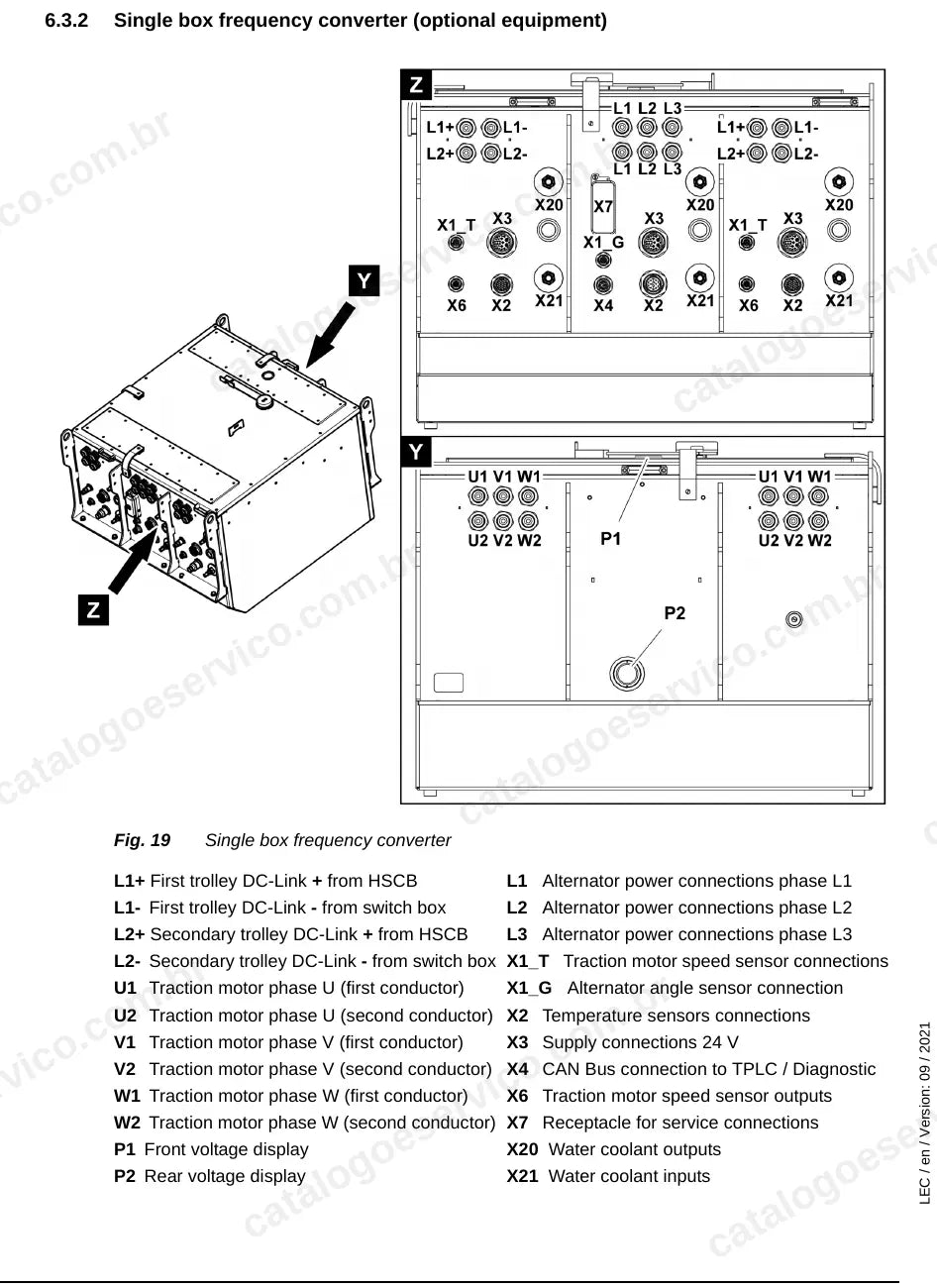

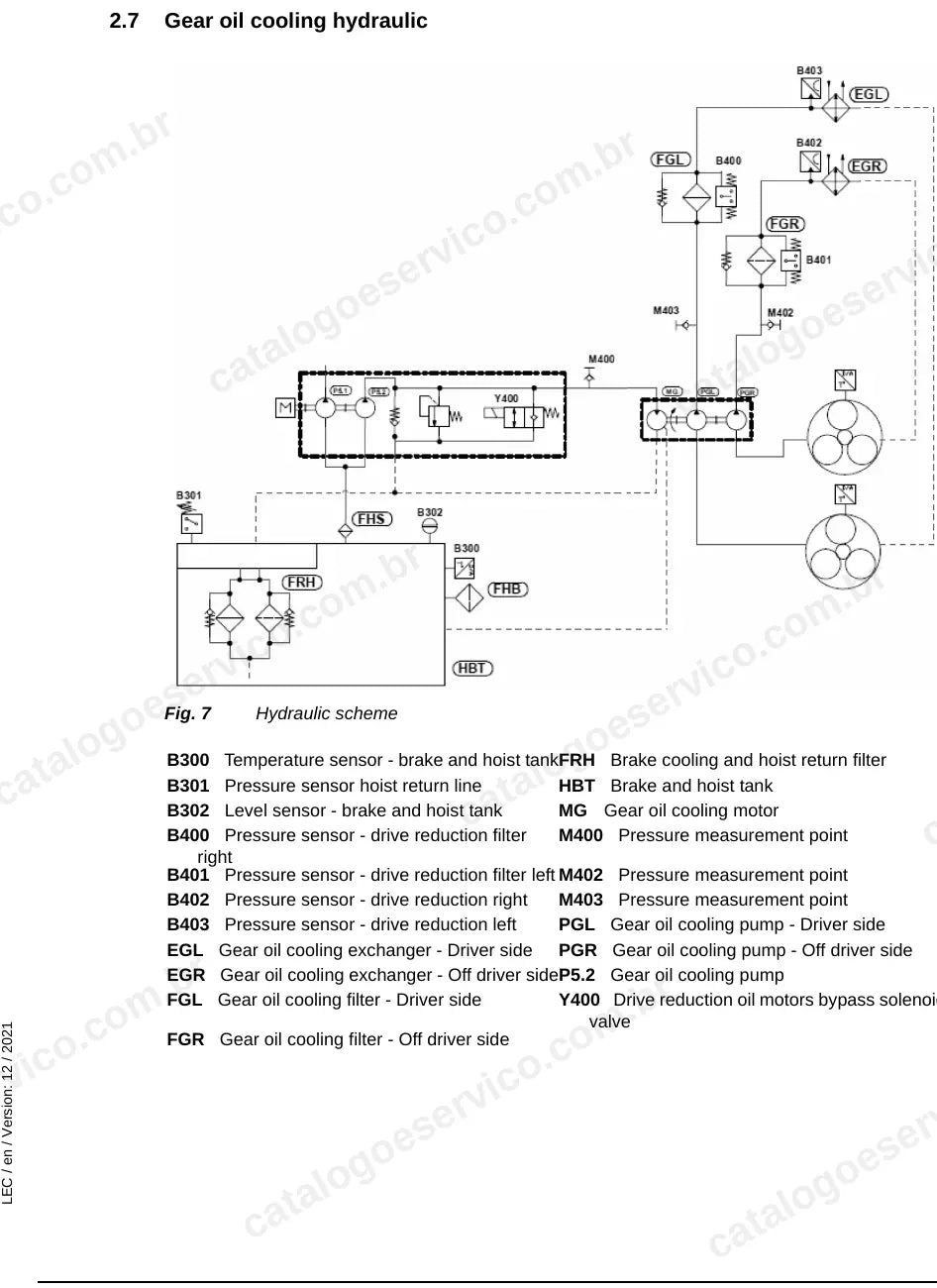

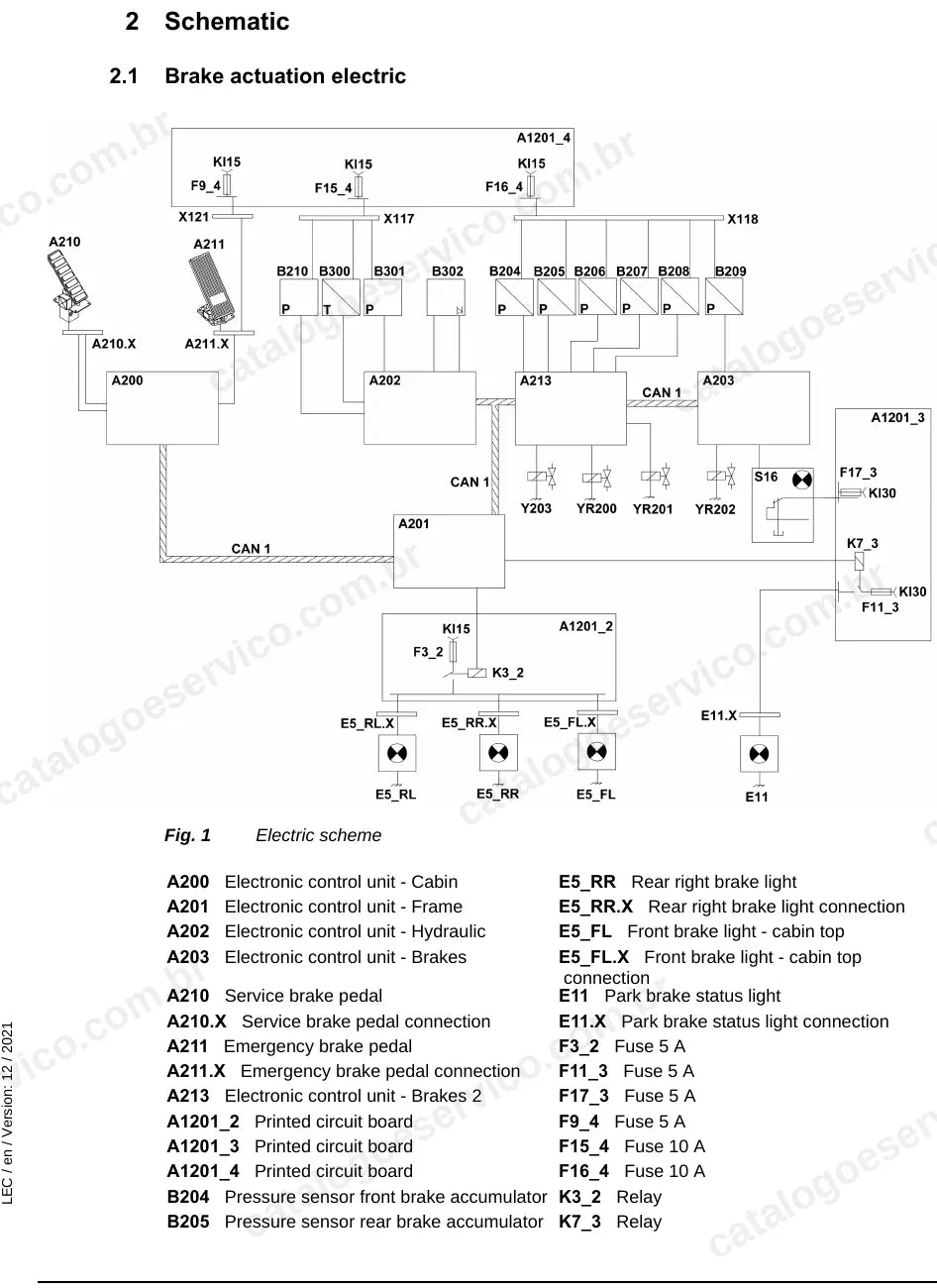

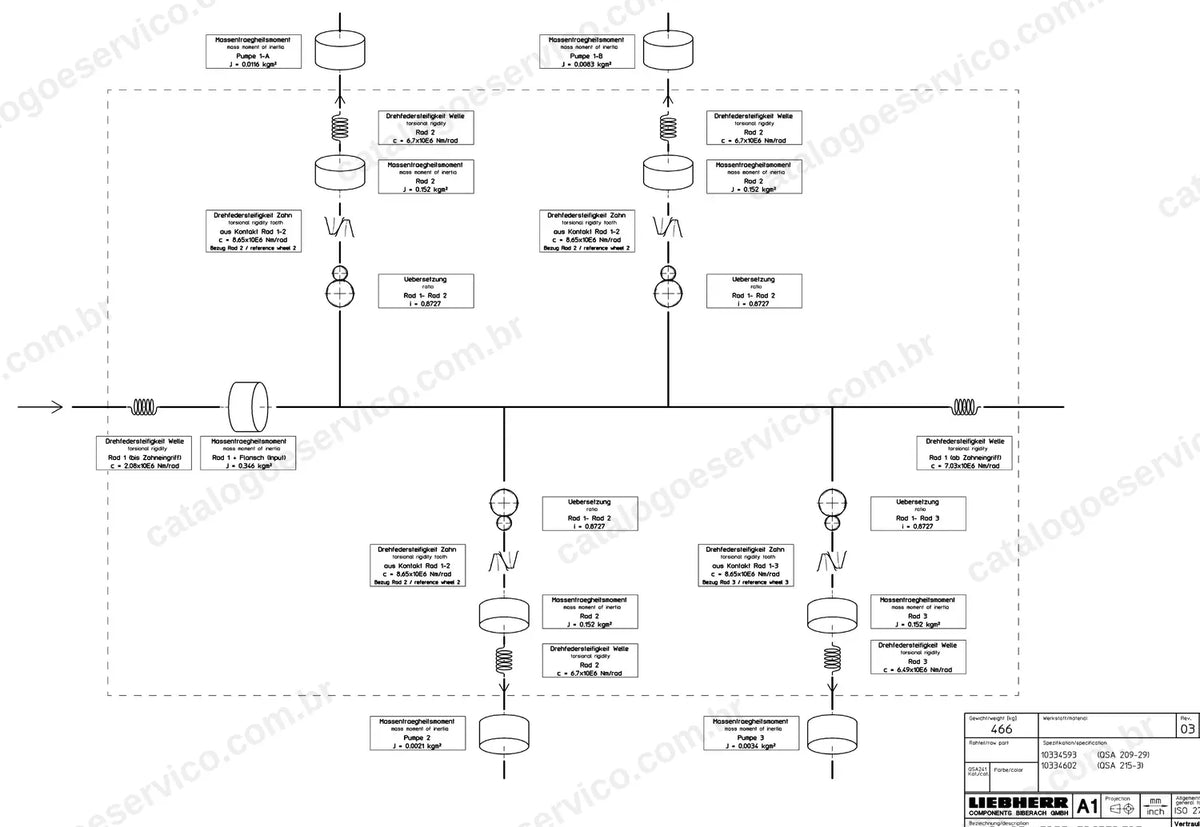

- Esquemas hidráulicos, elétricos, de arrefecimento, de combustível e de lubrificação para diagnóstico de falhas.
Para quem é
Indicado para equipes de manutenção de frotas de transporte em mina, oficinas de componentes elétricos de tração e mecânicos de campo que atendem o T 236 em operação diesel ou com trolley.
Perguntas frequentes
Serve para o meu caminhão?
Serve para o T 236 (tipo 1236) a partir do nº de série 130002. Confira o número de série na plaqueta do seu caminhão antes da compra.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas hidráulicos e elétricos?
Sim. O capítulo de esquemas traz os circuitos hidráulico, de lubrificação centralizada, arrefecimento, combustível, elétrico e aquecimento.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
