O Manual de Serviço Liebherr TA 230 é o documento técnico oficial em PDF, com 937 páginas em inglês, para o caminhão articulado TA 230 tipo 1156 produzido pela Liebherr-Hydraulikbagger em Kirchdorf/Iller. O livro percorre a máquina grupo a grupo: dados técnicos, plano de inspeção e manutenção, motor diesel D 936 L A6, arrefecimento, hidráulica de basculamento, direção, freios, sistema elétrico, transmissão powershift 8 EP-320, eixos, articulação central, caçamba basculante, cabine, lubrificação central e software.
Esta é a edição para o TA 230 tipo 1156 na versão Tier III, válida a partir do número de série 48860, com motor D 936 L A6 de 270 kW (367 cv) e gerenciamento EMR 3, bomba HPR 165-02 de 338 l/min e capítulos específicos por série, como o freio de estacionamento a partir de 57248 e o aquecedor auxiliar a partir de 63220.
Destaques deste material
- Dados técnicos do tipo 1156: peso próprio de 23,5 t, carga útil de 30 t, caçamba de 18 m³ (ISO 6483), ângulo de articulação de 45° e raio de giro externo de 16.760 mm.
- Motor D 936 L A6 com 1.800 Nm a 1.400 rpm, rotação máxima de 2.100 rpm, embreagem, filtro de partículas Liebherr opcional e software Datalogger 2.3.09.
- Ajuste da bomba de pistões axiais HPR 165-02: pressão diferencial de 20 ± 1 bar, pressão de standby de 40 + 2 bar e corte de pressão no bloco de comando 938.100E.
- Valores de teste da caçamba (260 + 10 bar), da direção (240 + 5 bar para cada lado) e do acumulador de freio (200 ± 5 bar e 170 ± 5 bar), com os pontos de medição.
- Transmissão powershift 8 EP-320 com 8 marchas à frente e 4 à ré, velocidade máxima de 57 km/h e eixos com freios multidisco arrefecidos a óleo.
- Atualização de software, reset do módulo Master e endereçamento dos módulos CAN.
O que este manual cobre
- Introdução, segurança, torques de aperto e ferramentas especiais
- Dados técnicos
- Manutenção, lubrificantes, verificações e ajustes

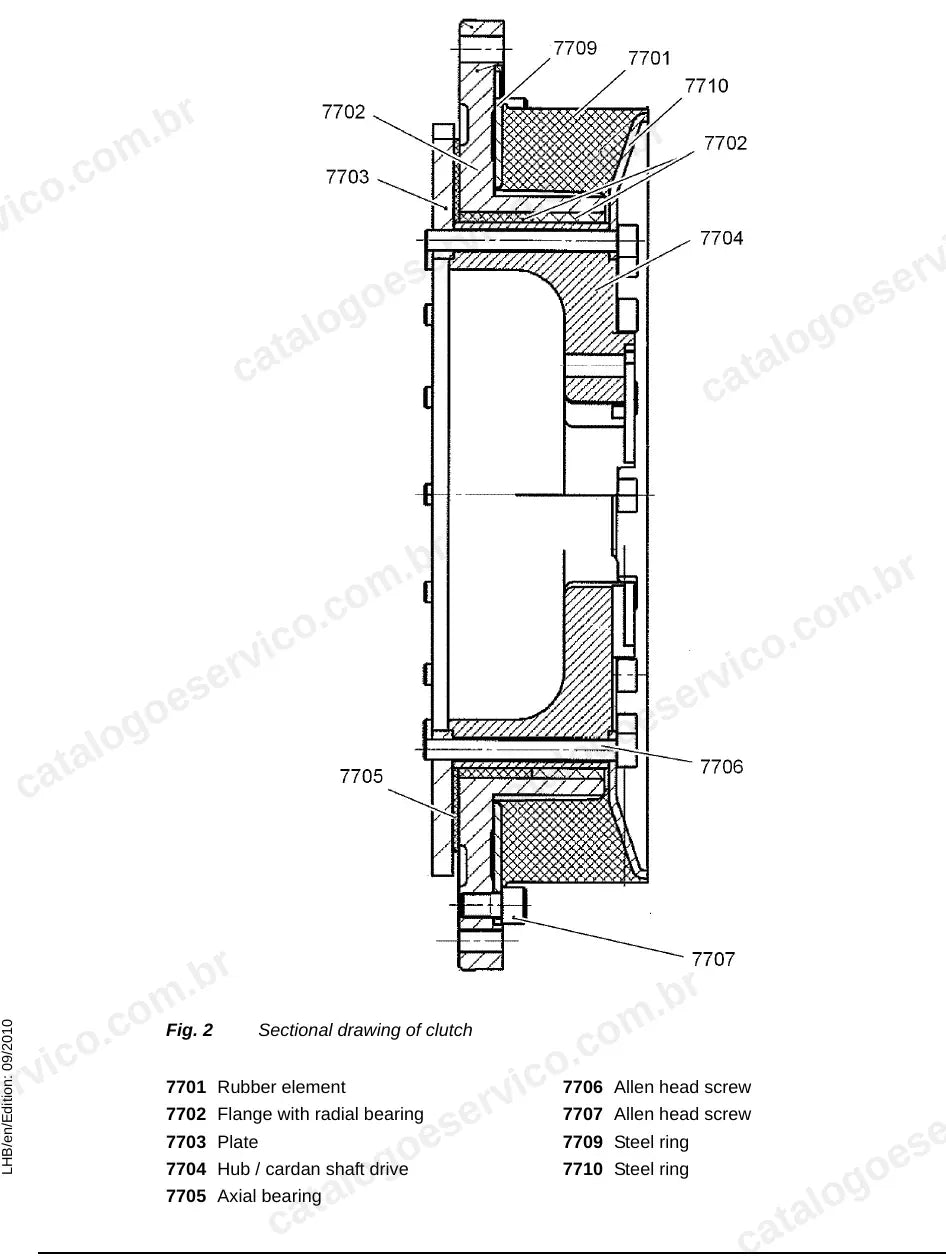

- Grupo motriz: motor diesel, embreagem e filtro de partículas
- Sistema de arrefecimento e controle do ventilador
- Hidráulica de trabalho e basculamento da caçamba

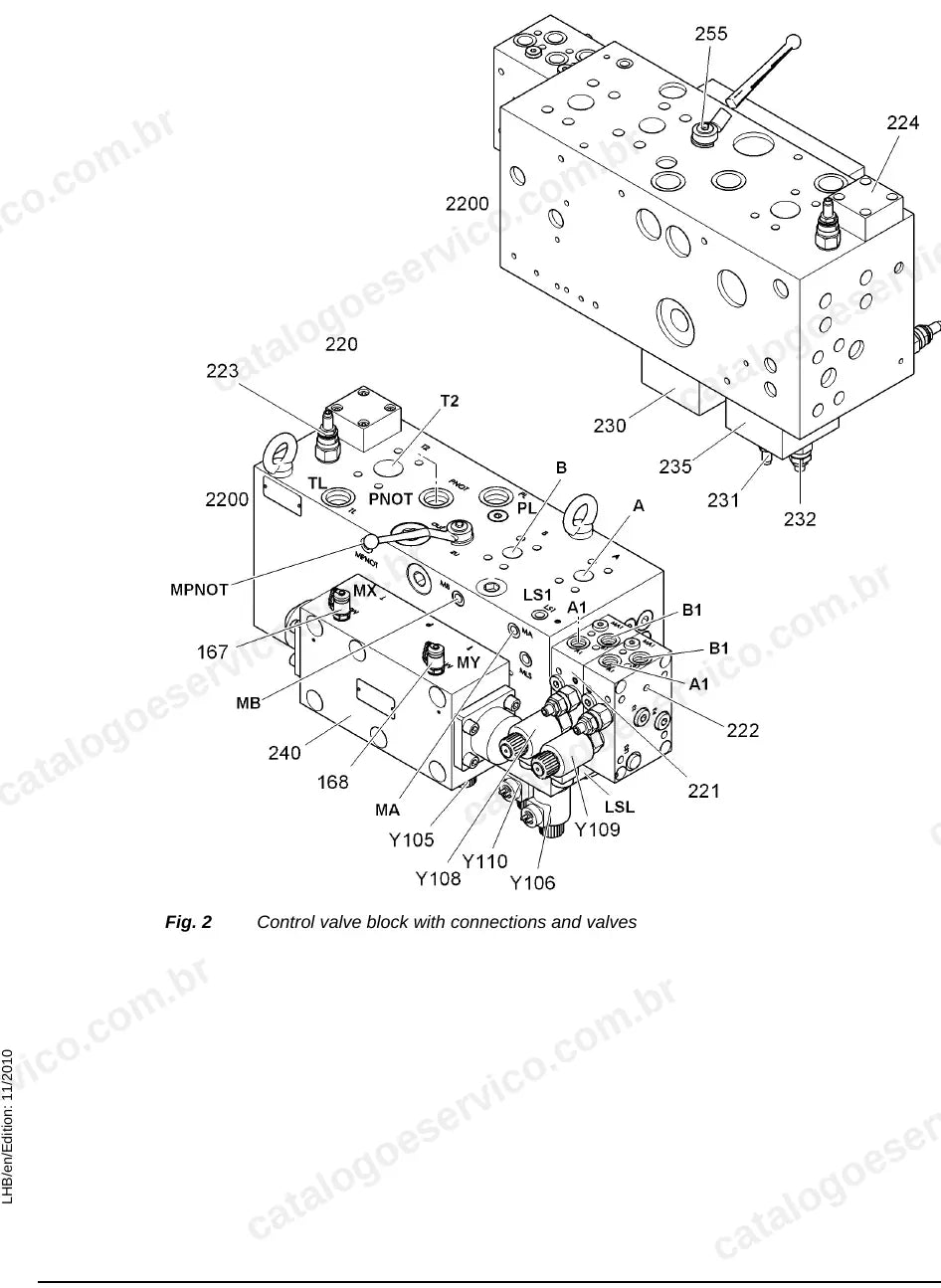

- Componentes hidráulicos: bomba HPR, bloco de comando e cilindro de basculamento
- Sistema de direção hidráulica
- Sistema de freios, acumuladores e arrefecimento dos freios
- Sistema elétrico, controle por menu e parte elétrica do motor
- Transmissão powershift 8 EP-320
- Eixos, amortecedores e pneus
- Articulação central, rolamento e trava
- Caçamba basculante: apoio, descida de emergência e aquecimento
- Cabine basculante, ar-condicionado e aquecedor auxiliar
- Lubrificação central e software
Por que vale a pena
- Sequências de desmontagem e montagem com torques de aperto da embreagem, dos eixos, da articulação central e dos componentes hidráulicos.
- Tabelas de verificação e ajuste com valores nominais de pressão, tolerâncias e pontos de medição de cada circuito.
- Diagnóstico pelo display e pelo software de serviço, com códigos de falha e testes de sensores.
- Descrição de funcionamento de cada sistema com esquemas e vistas em corte para entender a falha antes de desmontar.
Para quem é
Indicado para oficinas de linha amarela, mecânicos de campo, terraplenagens, pedreiras e locadoras que mantêm o TA 230 tipo 1156 em operação e precisam dos valores de fábrica para regular e reparar o caminhão.
Perguntas frequentes
Serve para qual TA 230?
Para o caminhão articulado TA 230 tipo 1156, versão Tier III, a partir do número de série 48860, com motor D 936 L A6. As versões Tier 4i e a geração tipo 1513 têm manuais próprios na loja.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas hidráulicos e elétricos?

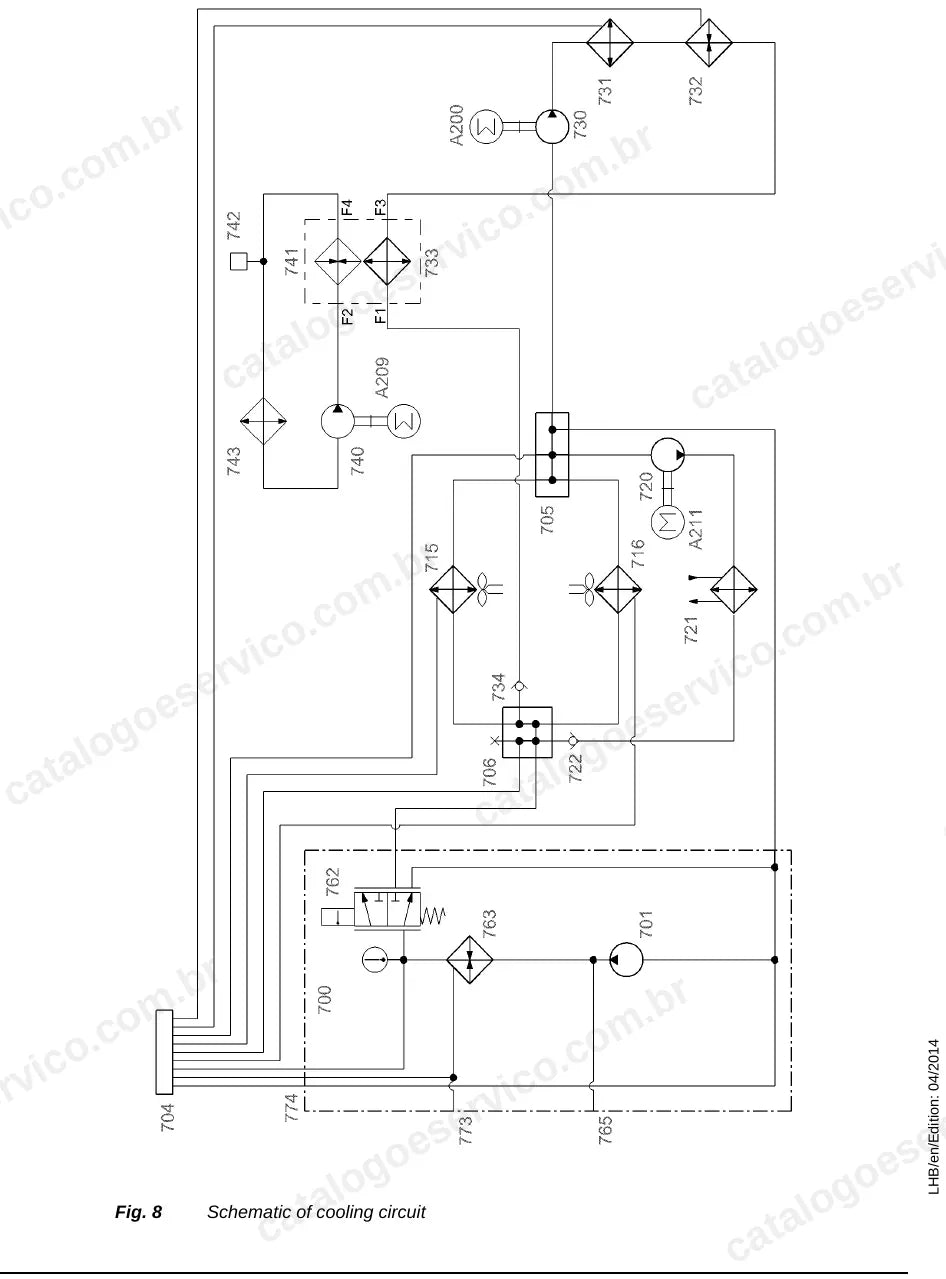

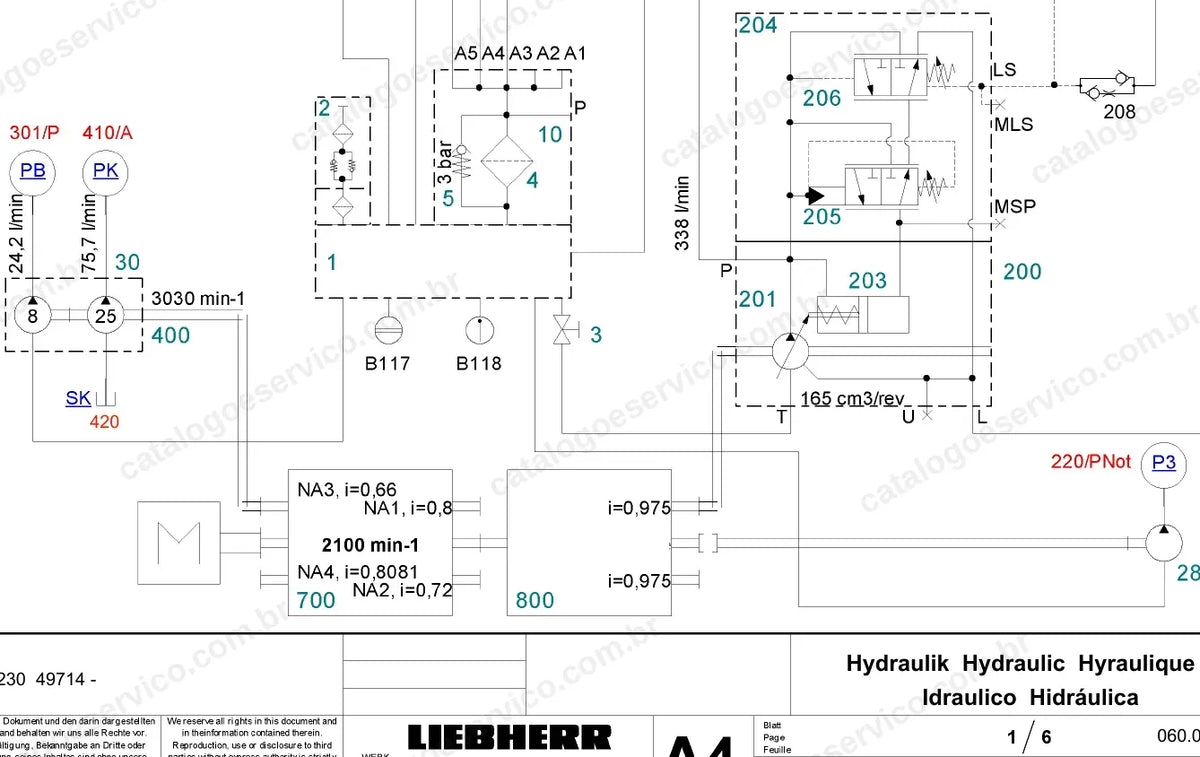

Sim. Traz esquemas hidráulicos da bomba, da caçamba e dos freios, esquema do circuito de arrefecimento e folhas de esquema elétrico da máquina e do motor.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
