O Manual de Serviço Liebherr TA 230 / TA 240 Tier 4i é o documento técnico oficial em PDF, com 1.131 páginas em inglês, que atende os dois caminhões articulados da linha na fase de emissões Tier 4i. Em um só livro estão os dados técnicos de cada modelo, planos de inspeção, tarefas de verificação e ajuste, motor diesel com filtro de partículas Liebherr, arrefecimento, hidráulica com bomba DPVO 165, direção, freios, sistema elétrico, transmissão 8 EP 320, eixos, caçamba, cabine, lubrificação central e software.
Diferente dos outros manuais do TA 230, este cobre também o TA 240: o TA 230 tipo 1386/1587 (a partir das séries 64251/58118) com motor D 936 L A7 de 270 kW e 1.715 Nm, e o TA 240 tipo 1157 (a partir de 70266) com motor D 9508 L A7 de 350 kW (476 cv), 2.500 Nm, peso próprio de 34,3 t e 40 t de carga útil.
Destaques deste material
- Dados técnicos lado a lado: TA 230 com 24,5 t de peso próprio e 30 t de carga útil; TA 240 com 34,3 t e 40 t, ambos com velocidade máxima de 57 km/h.

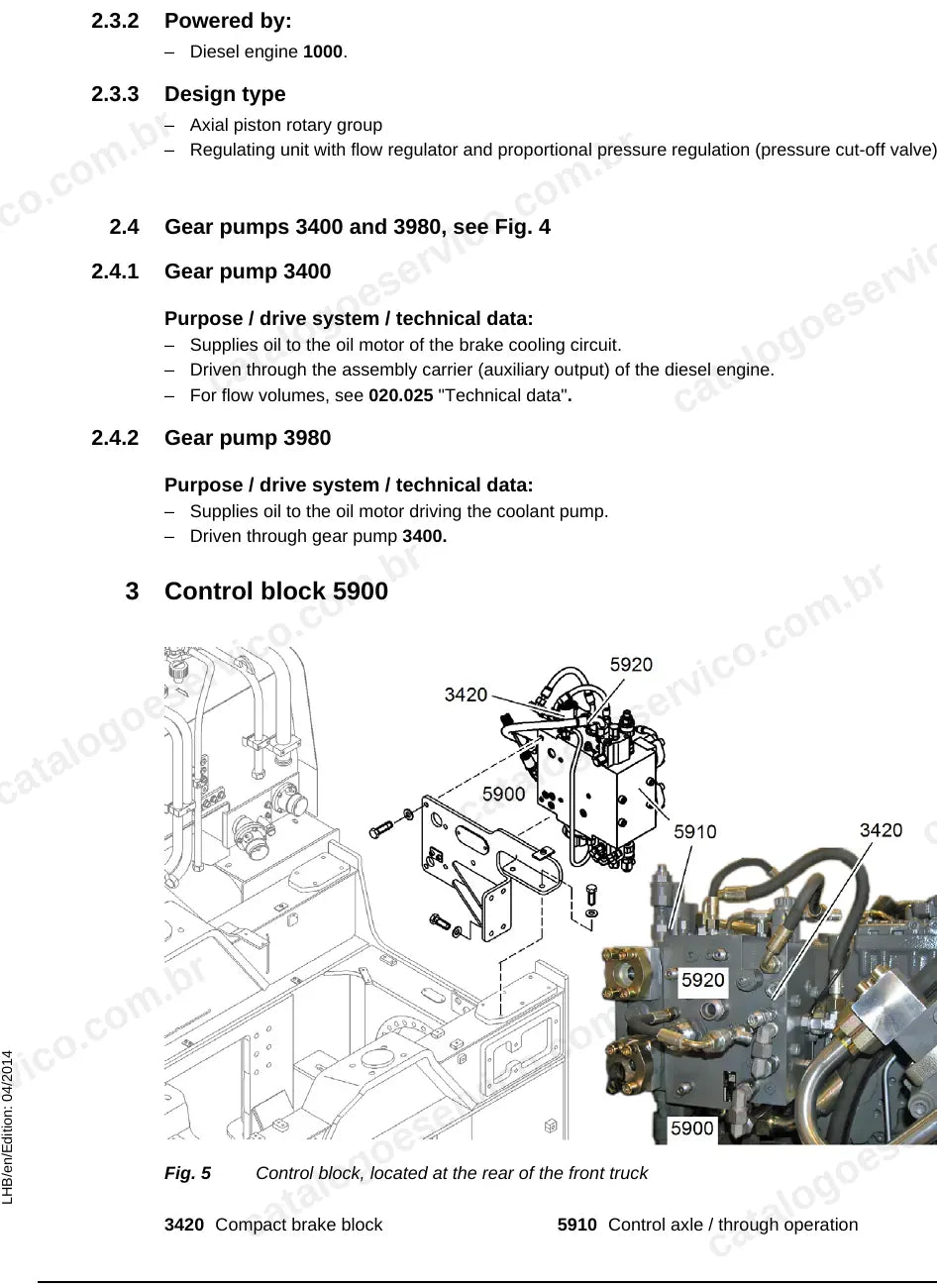

- Bomba de pistões axiais DPVO 165 e bloco de comando NG22: corte de pressão de 250 + 5 bar e 215 + 5 bar, pressão diferencial de 23 ± 2 bar e standby de 30 + 20 bar.
- Valores de teste da direção (210 + 30 bar para cada lado), do acumulador de freio (desligamento a 200 + 5 bar) e da liberação do freio de estacionamento (170 + 40 bar).
- Filtro de partículas diesel Liebherr: funcionamento, regeneração manual, remoção para limpeza e manutenção.
- Planos de inspeção e manutenção e tarefas de verificação e ajuste separados para TA 230 e TA 240.
- Eixos de cada modelo: R 081P491 e D 81 DP 489 no TA 230; R 091P409 e D 91 DP 409 no TA 240, com freios multidisco arrefecidos.
O que este manual cobre
- Introdução, segurança, torques e ferramentas especiais
- Dados técnicos do TA 230 e do TA 240
- Manutenção, planos de inspeção, verificações e ajustes
- Motor diesel, embreagem e filtro de partículas Liebherr
- Sistema de arrefecimento e controle do ventilador
- Hidráulica de trabalho e do basculamento
- Componentes hidráulicos: bomba DPVO, bomba do ventilador e cilindro de basculamento
- Direção hidráulica
- Sistema de freios, acumulador e arrefecimento dos freios
- Sistema elétrico da máquina e do motor
- Transmissão powershift 8 EP 320
- Eixos, amortecedores e pneus
- Articulação central e trava
- Caçamba basculante, descida de emergência e aquecimento
- Cabine basculante e ar-condicionado
- Lubrificação central e software
Por que vale a pena
- Tarefas de verificação e ajuste com valores nominais, tolerâncias e pontos de medição separados por modelo.

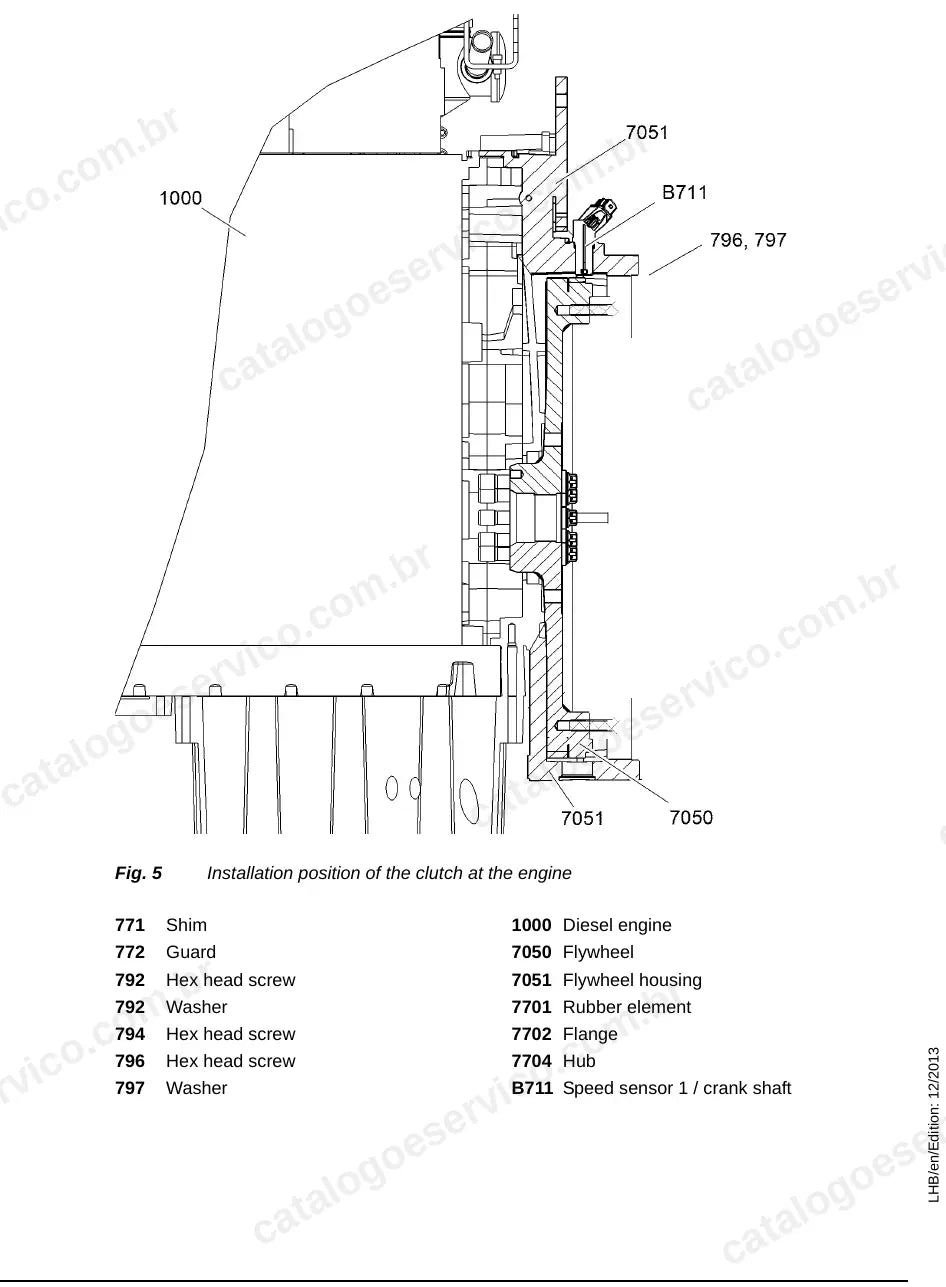

- Sequências de desmontagem e montagem de embreagem, eixos, articulação e componentes hidráulicos com torques de aperto.
- Procedimentos do filtro de partículas e diagnóstico com o software de serviço.

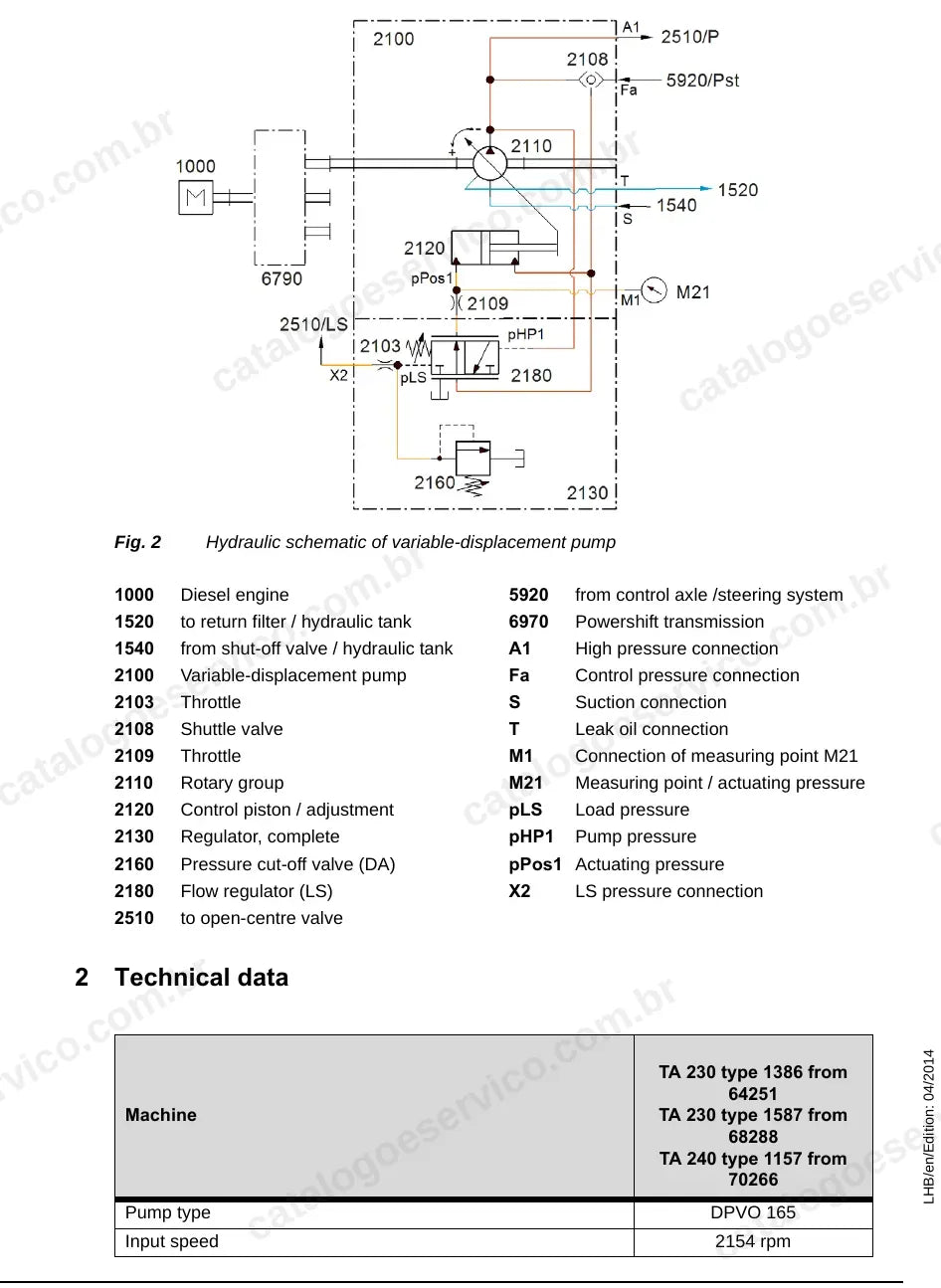

- Esquemas hidráulicos da bomba, da direção e dos freios e folhas de esquema elétrico para rastrear falhas.
Para quem é
Indicado para oficinas, mecânicos de campo, frotistas de mineração e terraplenagem e locadoras que operam TA 230 ou TA 240 Tier 4i e querem um único manual com os valores de fábrica dos dois caminhões.
Perguntas frequentes
Serve para o meu caminhão?
Serve para o TA 230 Tier 4i tipo 1386/1587 (a partir das séries 64251/58118) e para o TA 240 Tier 4i tipo 1157 (a partir da série 70266). O TA 230 tipo 1156 Tier III e o TA 230-1513 têm manuais próprios na loja.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas hidráulicos e elétricos?

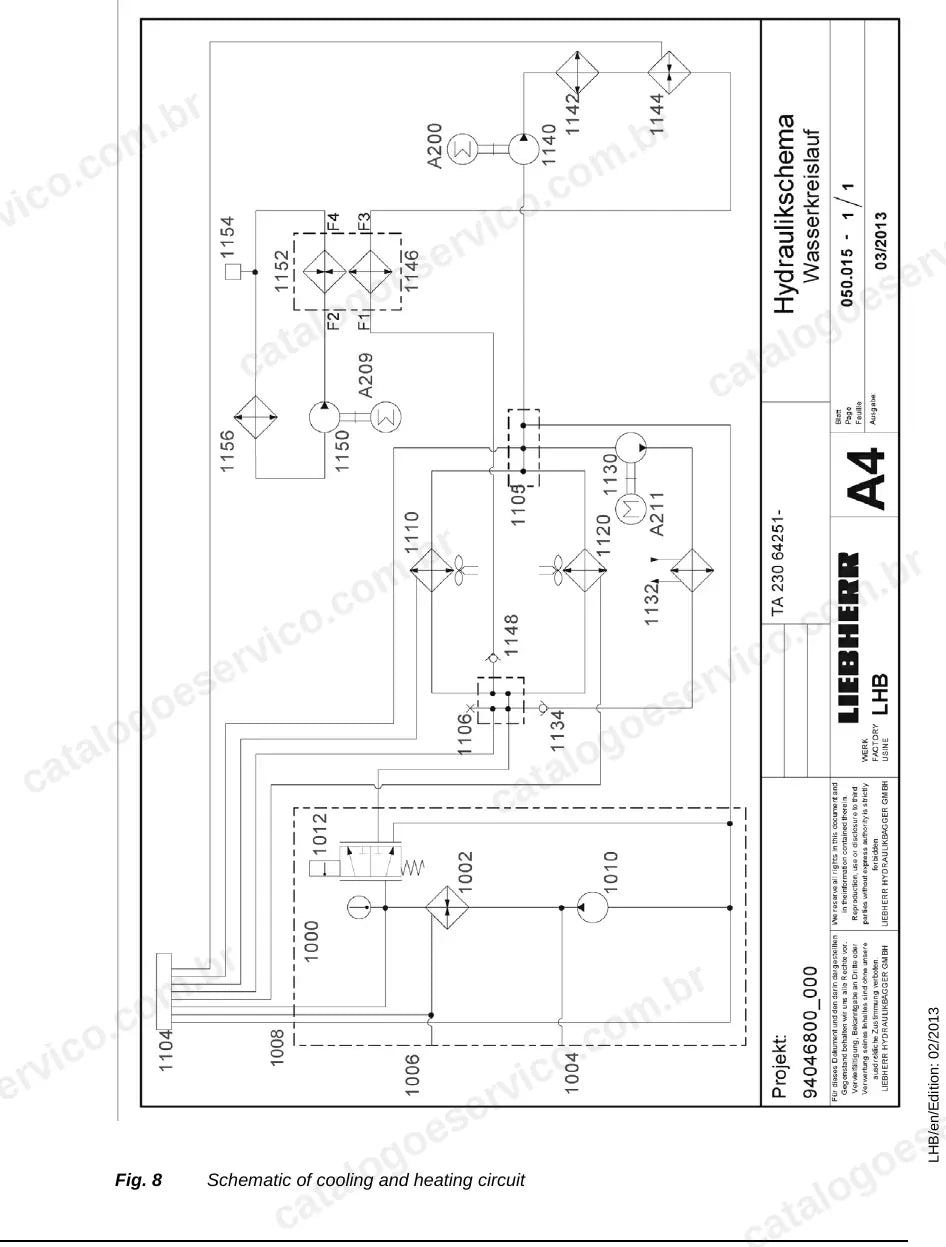

Sim. Traz esquemas hidráulicos da bomba DPVO, da direção e do sistema de freios, esquema do circuito de arrefecimento e aquecimento e folhas de esquema elétrico.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
