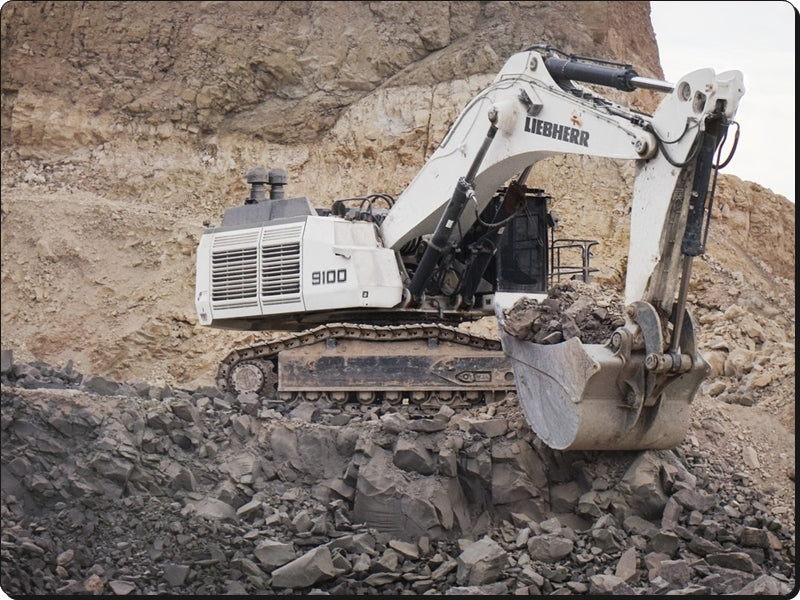

O Manual de Serviço Liebherr R9100 é o documento técnico oficial em PDF, com 2.539 páginas em inglês, para a escavadeira de mineração da classe de 100 toneladas nas versões R 9100 e R 9100 B. O conteúdo percorre dados técnicos, regulagens, manual de operação e manutenção, motor diesel Liebherr, hidráulica de trabalho e translação, giro, arrefecimento, lubrificação, escada de acesso, tensionamento das esteiras, sistema elétrico, estrutura mecânica, ar-condicionado, supressão de incêndio, kit de partida a frio e esquemas.
Esta edição de dezembro de 2021 cobre os tipos 1132 e 1652 a partir do número de série 26573, com motor Liebherr D9512 V12 de 565 kW. Traz pesos de 113 t com equipamento retro e 116 t com equipamento frontal, e valores separados para o material rodante extralargo (EW).
Destaques deste material
- Motor Liebherr D9512: 12 cilindros em V, 24,24 litros, 565 kW (757 HP) a 1.800 rpm, 3.323 Nm de torque máximo e ordem de ignição 1-12-2-11-3-10-6-7-5-8-4-9.
- Três bombas de trabalho DPVO 215 (504 kW, 435 l/min cada) na splitterbox PVG 450 C 465, alívio primário de 350 ± 5 bar e blocos Rexroth 3MO-32 e 3M8-32.
- Giro com bomba DPVG 280 de 255 kW, 2 redutores SAT 350/272, motores FMF 90 e rolamento de esferas KUD 464 VJ, com até 4,9 rpm.
- Material rodante padrão (sapatas de 600/750 mm, 16 roletes) e extralargo EW (sapatas de 900 mm, 22 roletes), com pressões no solo por lança de 5,3 m, 7,6 m e 9,2 m.
- Regulagem da velocidade de descida da lança, além do ajuste de servopressão, bombas de trabalho e de giro, bombas de arrefecimento e válvulas.
- Kit de baixa temperatura para -40 °C com aquecedor Webasto, e esquemas dos sistemas de água e de combustível além dos hidráulicos e elétricos.
O que este manual cobre
- Generalidades, torques padrão e solda
- Procedimentos de trabalho seguro e análise de risco
- Dados técnicos, içamento de componentes e regulagens

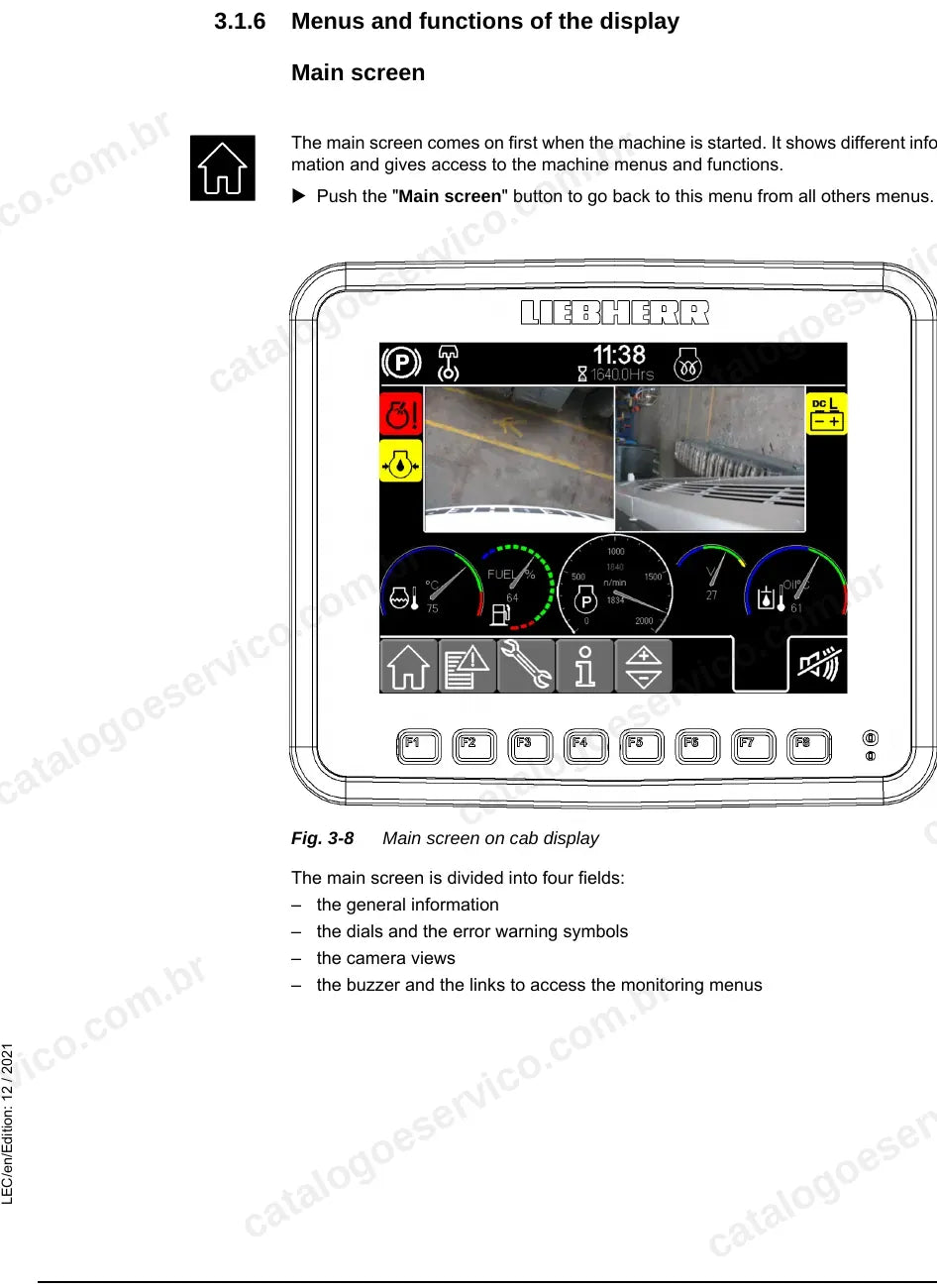

- Manual de operação e manutenção
- Ferramental
- Motor diesel Liebherr D9512
- Hidráulica de trabalho e de translação
- Sistema de giro
- Sistema de arrefecimento
- Lubrificação centralizada
- Escada de acesso e estação de serviço
- Tensionamento das esteiras

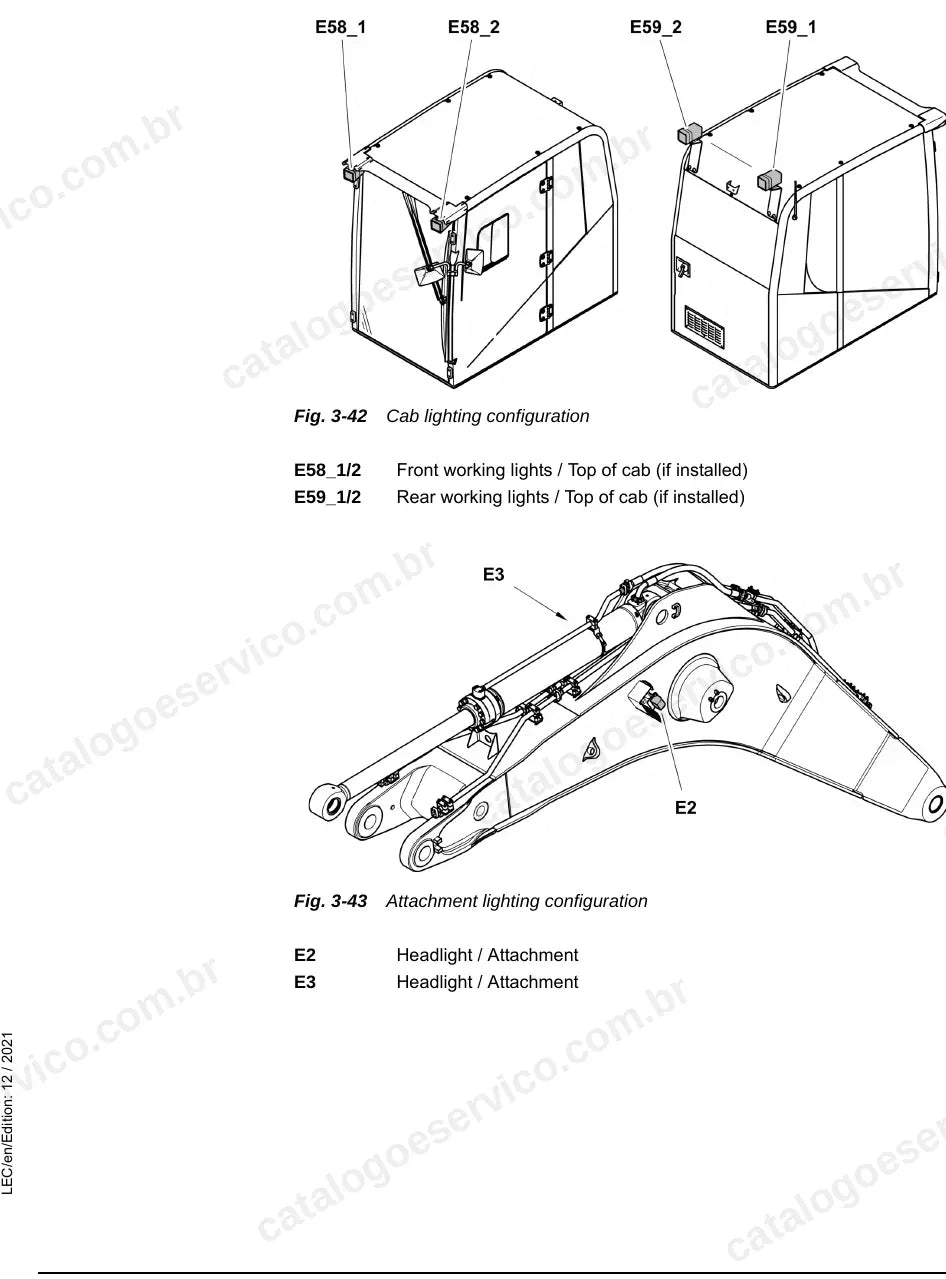

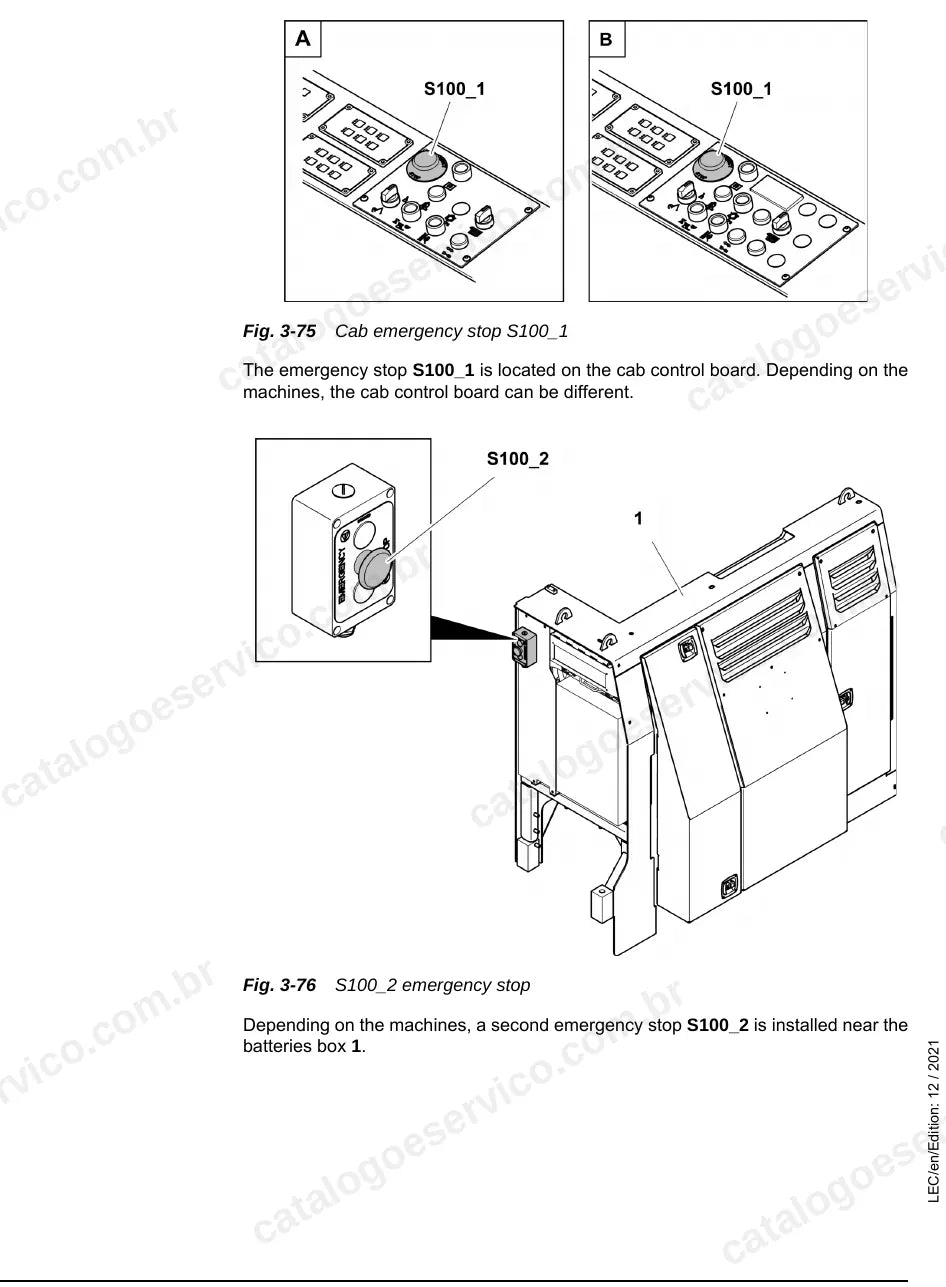

- Sistema elétrico
- Estrutura superior, material rodante e equipamento
- Ar-condicionado e supressão de incêndio
- Kit de partida a frio
- Esquemas hidráulico, de lubrificação, água, combustível e elétrico
Por que vale a pena
- Valores nominais de pressão e procedimentos de regulagem das bombas, válvulas e da velocidade de descida da lança.
- Remoção e instalação de componentes com torques de aperto e pesos de içamento (motor com 2.200 kg a seco, redutor de giro com 414 kg).
- Diagnóstico de falhas por sistema, com causas e correções.
- Esquemas completos para acompanhar circuitos hidráulicos, de arrefecimento, combustível e elétricos.
Para quem é

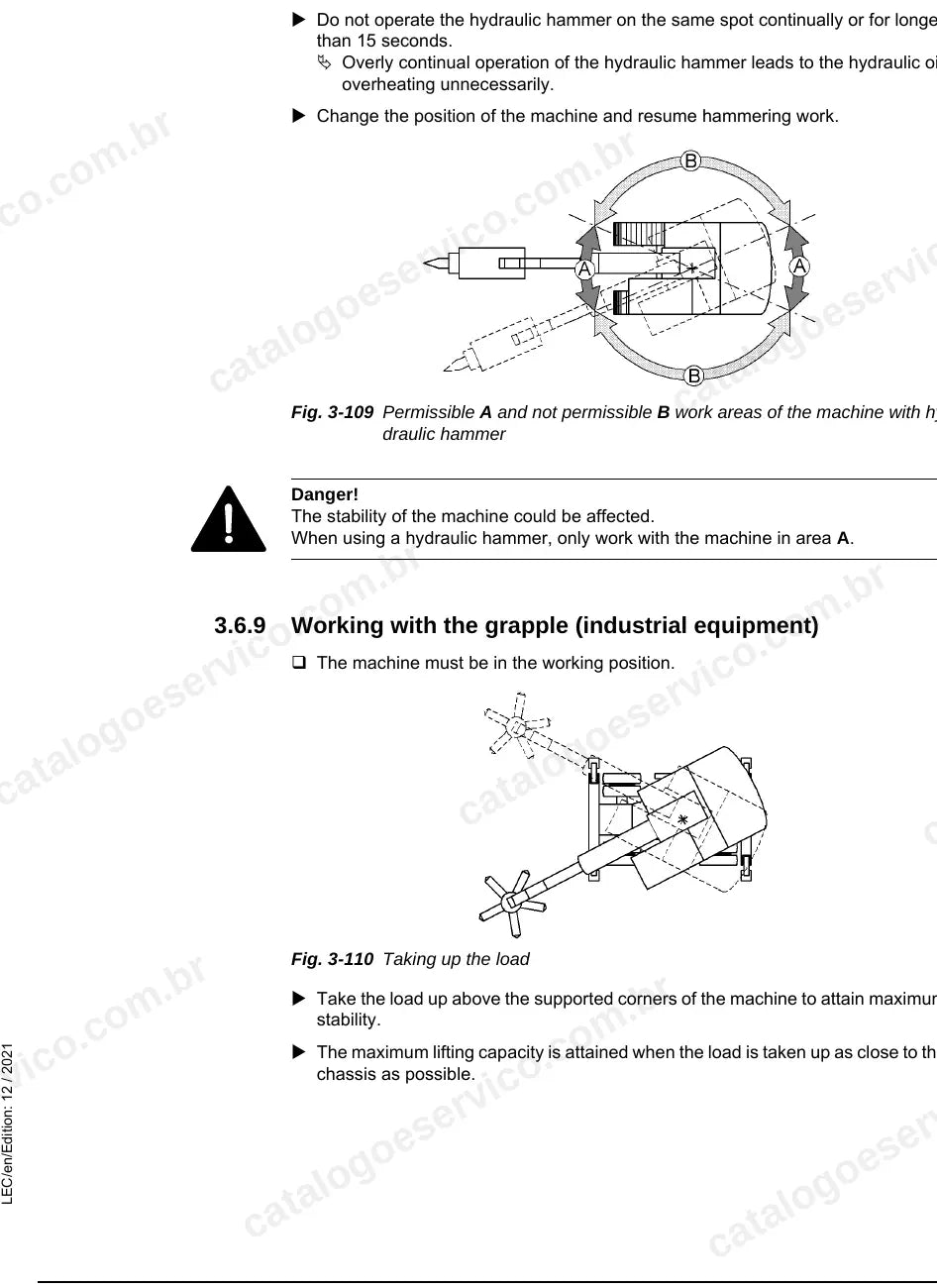

Indicado para oficinas de linha pesada, mecânicos de campo, mineradoras, pedreiras e prestadores de serviço que mantêm a R 9100 ou R 9100 B em operação, inclusive com martelo hidráulico ou garra industrial, e precisam dos dados de fábrica para reparar a máquina.
Perguntas frequentes
Serve para a R 9100 B?
Sim. O manual vale para a R 9100 e a R 9100 B (tipos 1132 e 1652) a partir do número de série 26573, nas versões retro (backhoe) e frontal.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas hidráulicos e elétricos?
Sim. O capítulo de esquemas traz hidráulica, lubrificação centralizada, água, combustível, sistema elétrico e kit de partida a frio.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
