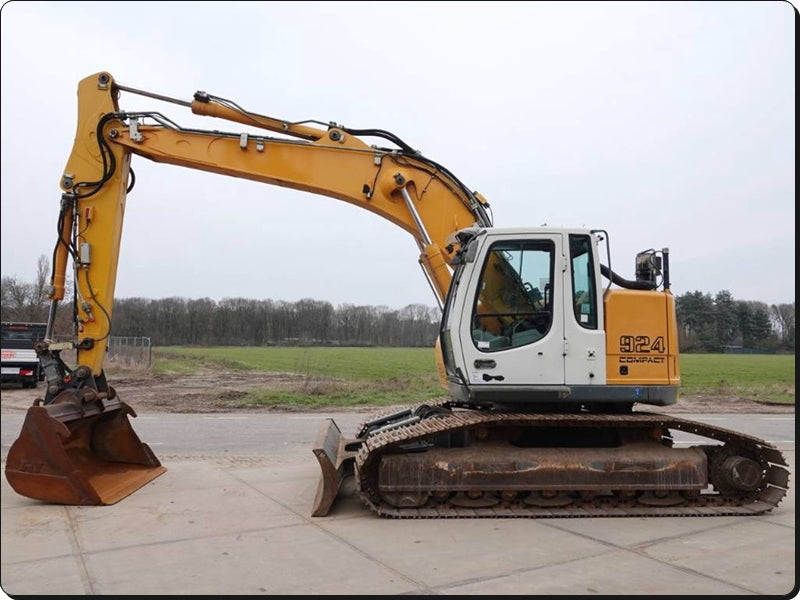

Dedicado a uma única máquina, o Manual de Serviço Liebherr R924 Compact Tier III é o documento técnico oficial em PDF, com 960 páginas em inglês, para a escavadeira hidráulica de esteiras compacta da Liebherr-France nos tipos 1055 e 1056 e na versão Tunnel 1083. O livro é organizado em grupos numerados que cobrem informações gerais e torques, ferramentas especiais, dados técnicos e planos de manutenção, motor diesel, acoplamento e caixa de distribuição, sistema hidráulico, componentes hidráulicos, sistema elétrico, giro, coroa, translação, material rodante, opcionais, cabine com ar-condicionado e lubrificação central.
Edição 12/2019 da R 924 Compact na fase Tier III, com motor D934 S A6 de 120 kW (129 kW na versão Tunnel com fresadora), válida a partir das séries 20472 (tipo 1055), 23772 (tipo 1056) e 21909 (Tunnel 1083), incluindo lista de cilindros e esquemas elétricos próprios da execução para túnel.
Destaques deste material
- Dados técnicos por tipo: peso operacional de 25.150 a 29.050 kg (32.440 kg na Tunnel), raio traseiro de 1.690 mm, força de desagregação de até 143 kN e tanque de 345 l.
- Motor D934 S A6 com 760 Nm a 1.500 rpm, rotação nominal de 1.800 rpm, check list de instalação do filtro de partículas e datalogger.
- Bomba dupla DPVP 108 (2 x 107,7 cm³, até 2 x 215 l/min) com check list de regulagem: pressão de servo de 34 bar e soma HP1+HP2 regulada em 350 a 370 bar.
- Sistema Positive Control Classic com tabela de pilotagem, layout hidráulico, diretrizes de ajuste e esquemas hidráulicos com lista de componentes.
- Sistema elétrico com LIDIS, display de monitoramento V4.57/V4.58 com lista de códigos de erro, unidade de controle S2 e esquemas elétricos.
- Redutor de giro SAT 275, motor de giro FMF 058, redutor de translação FAT 350 P com motor FMV A75 e material rodante B60 com limites de desgaste.
O que este manual cobre
- Informações gerais, aperto de parafusos e fluidos
- Ferramentas especiais
- Dados técnicos e planos de manutenção e lubrificação
- Motor diesel e filtro de partículas
- Acoplamento e caixa de distribuição das bombas
- Sistema hidráulico e check list de regulagem
- Componentes hidráulicos (bomba DPVP, motores, cilindros, juntas rotativas)
- Sistema elétrico, display e esquemas elétricos
- Redutor de giro e freio de giro
- Coroa de giro
- Redutor de translação e vedações
- Material rodante e tensionadores

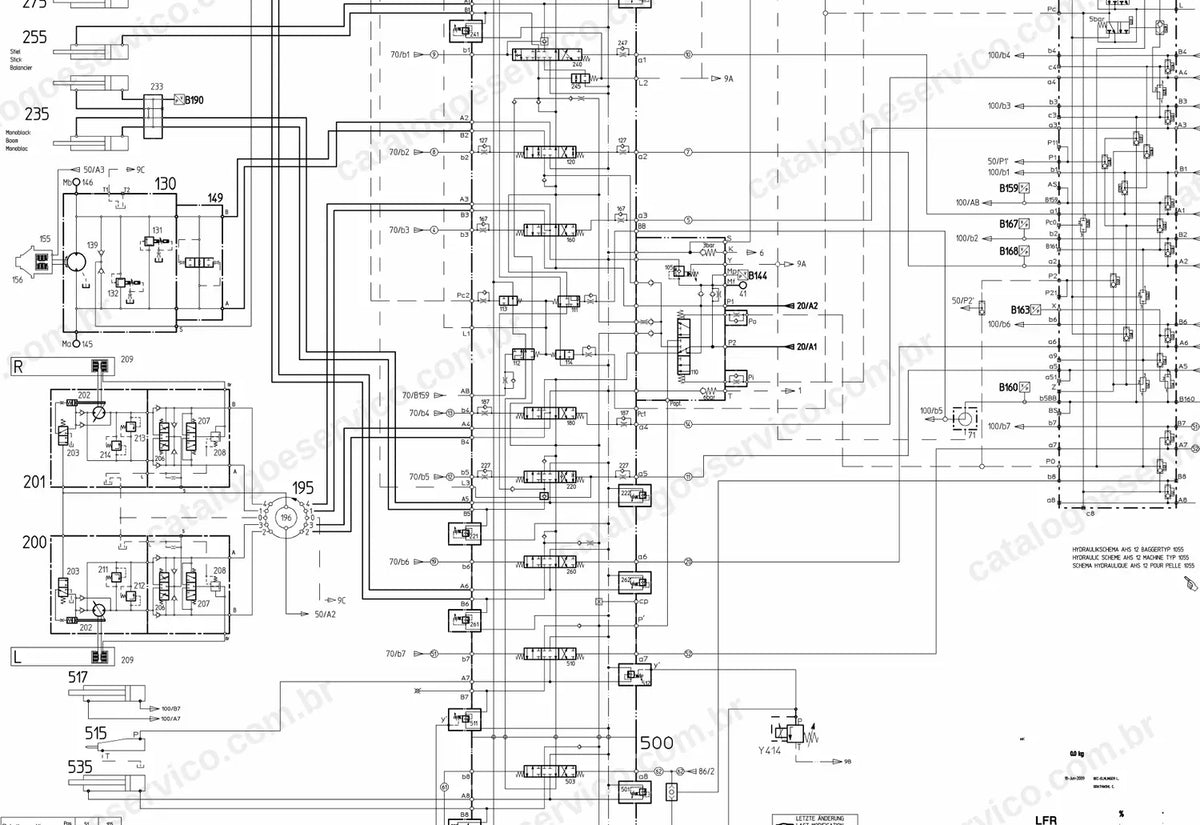

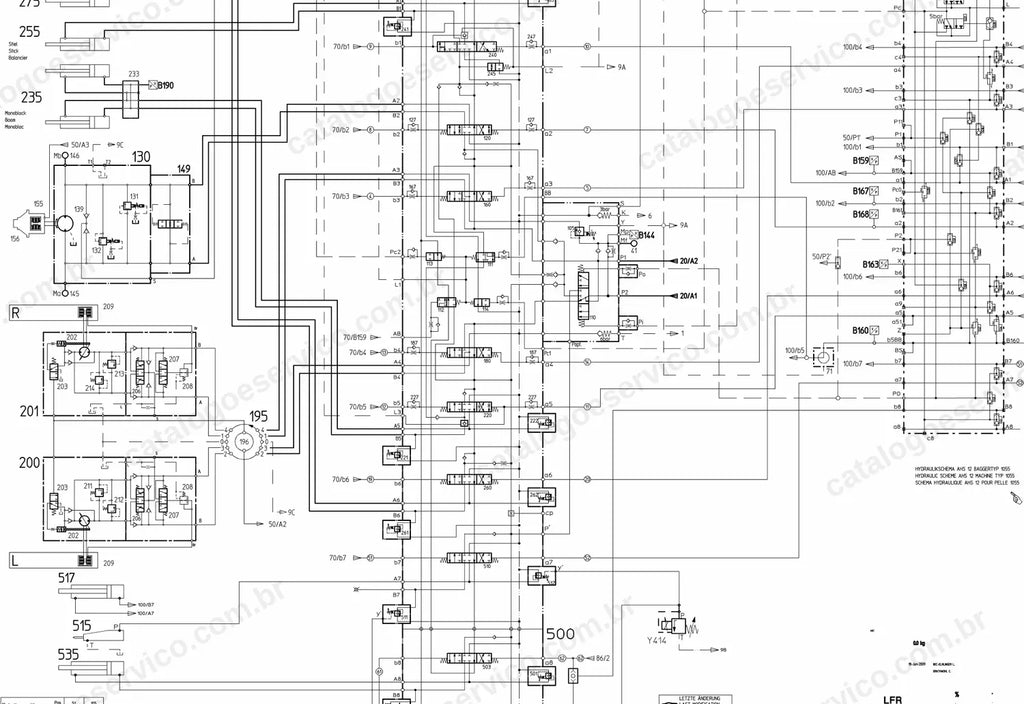

- Opcionais (AHS 11 e AHS 12 com Tool Control, alerta de sobrecarga)
- Cabine, aquecedor auxiliar e ar-condicionado
- Lubrificação central
Por que vale a pena
- Check list de regulagem com rotações do motor, pressões de servo, de regulação e de alívio, além dos pontos de medição de cada valor.
- Remoção, instalação e partida da bomba hidráulica, com sequência de montagem de pistões e porcas dos cilindros.
- Desmontagem e montagem dos redutores de translação, com vedação do redutor e instalação dos anéis de vedação de face.
- Diagnóstico pelo display de monitoramento com lista de códigos de erro e localização de falhas na lubrificação central.
Para quem é
Indicado para oficinas, mecânicos de campo e empresas de obras urbanas, ferroviárias e de túneis que operam a R 924 Compact Tier III e precisam dos valores de fábrica para regular a hidráulica e reparar motor, redutores e material rodante.
Perguntas frequentes
Serve para qual série da R 924 Compact?
Para a R 924 Compact Tier III tipo 1055 a partir da série 20472, tipo 1056 a partir da 23772 e versão Tunnel tipo 1083 a partir da 21909.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas hidráulicos e elétricos?

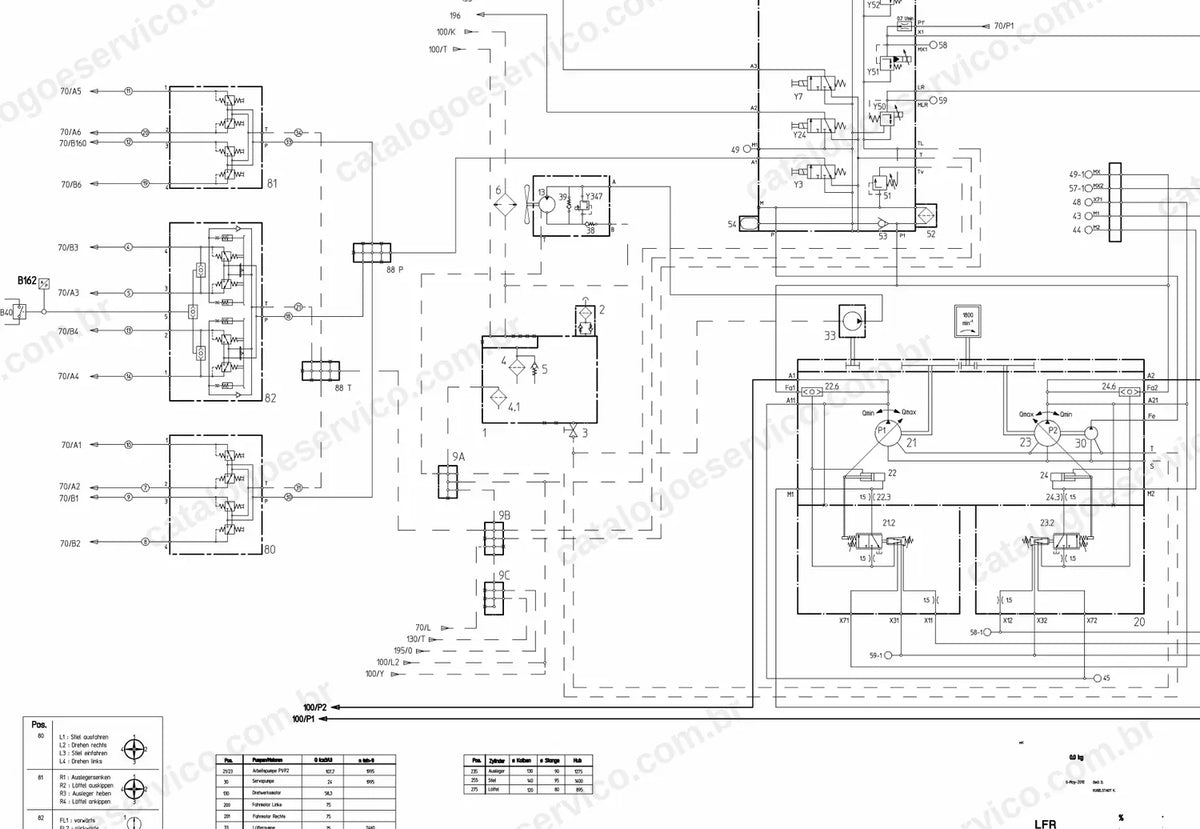

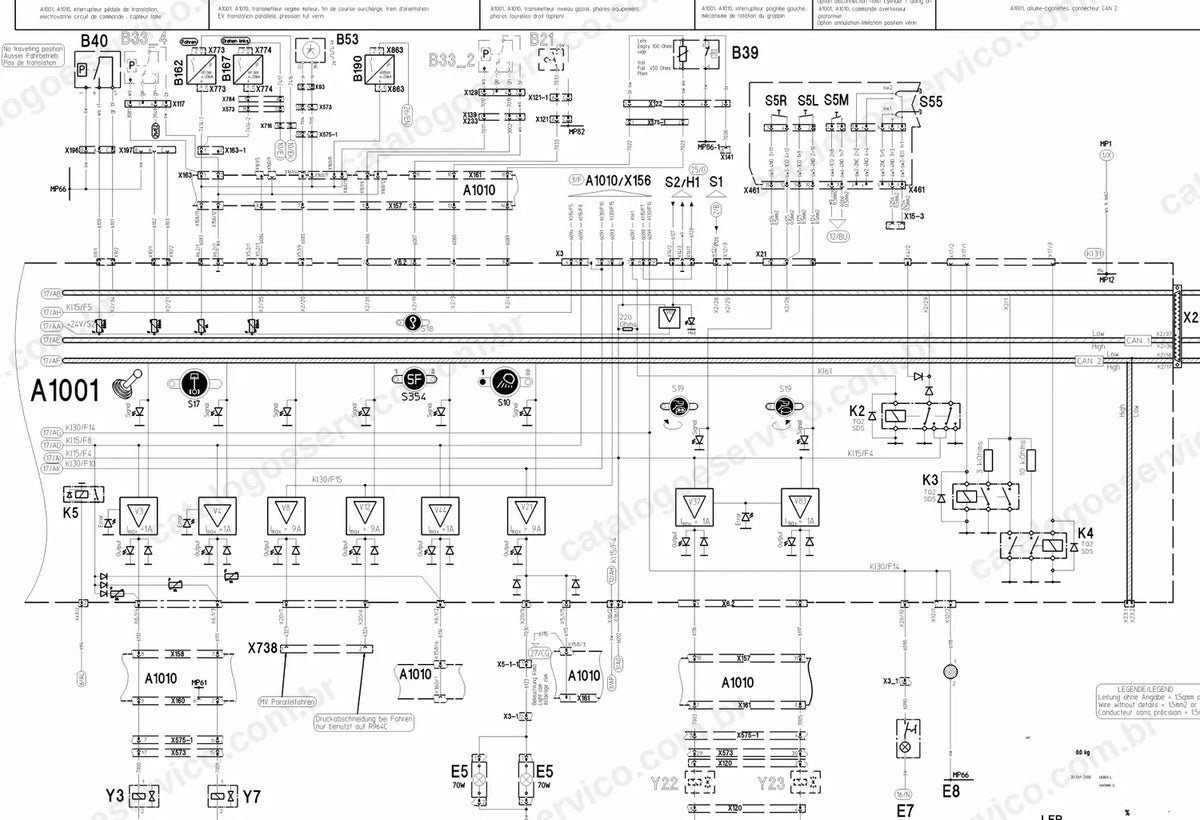

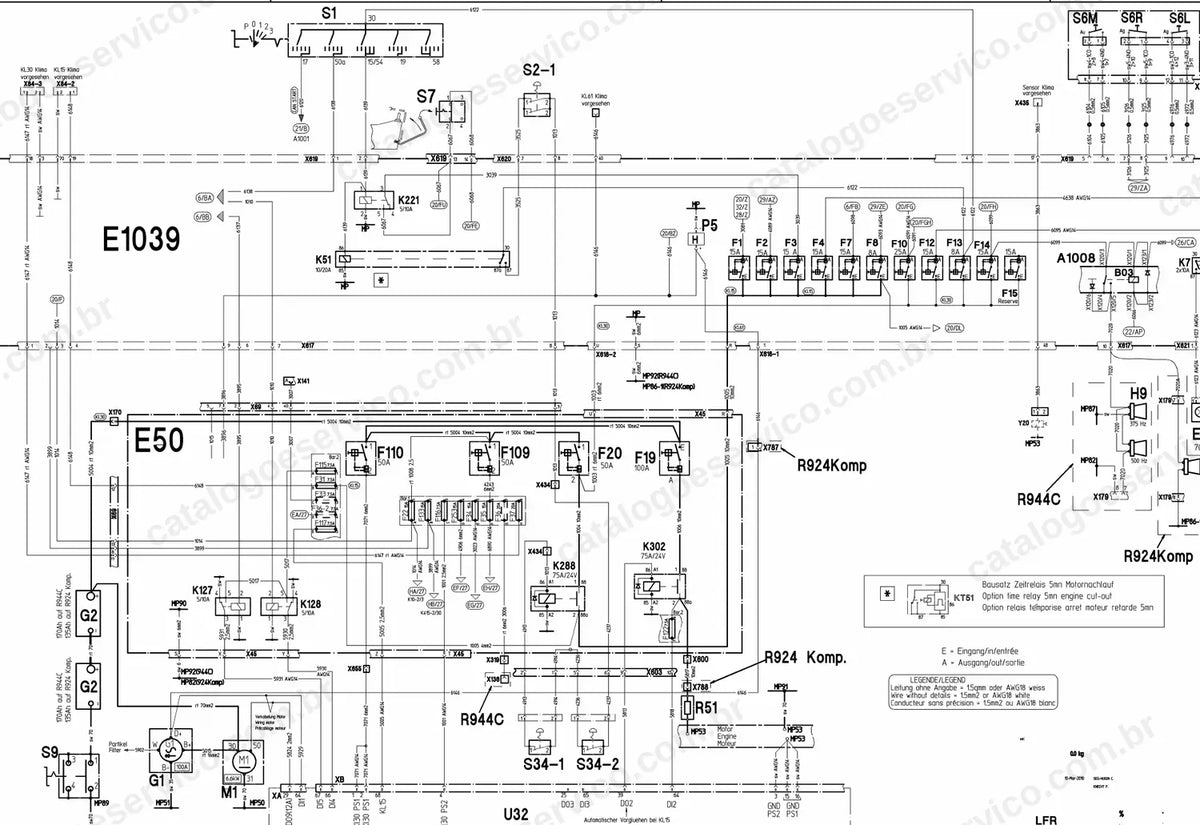

Sim. Traz esquemas hidráulicos com lista de componentes, esquemas elétricos da execução padrão e da versão para túnel, além dos esquemas dos opcionais e da lubrificação central.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
