Descrição
Especificações

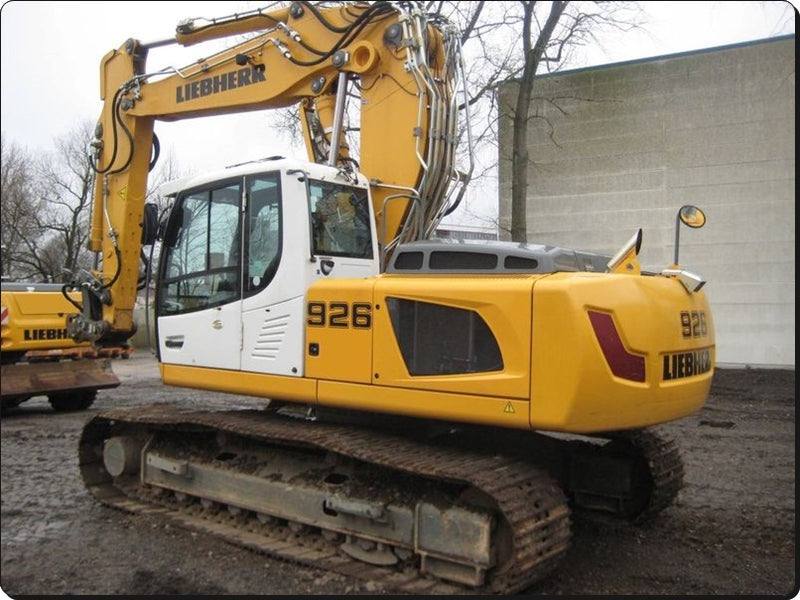

A escavadeira de esteiras R 926 Advanced tem no Manual de Serviço Liebherr R926 Advanced o seu documento técnico oficial em PDF: são 1.002 páginas em inglês, publicadas pela Liebherr-France, com dados técnicos, planos de manutenção e lubrificação, regulagens e reparos. O livro segue a estrutura em grupos numerados — informações gerais, ferramentas especiais, dados técnicos, motor diesel, acoplamento e caixa de distribuição, sistema hidráulico, componentes hidráulicos, sistema elétrico, giro, coroa, translação, material rodante, opcionais, cabine com ar-condicionado e lubrificação central.
Este manual atende a R 926 Advanced a partir da série 17833 (tipos 1027 NLC, 1026 LC, 692 WLC e 1346 WLC), a maior da linha Advanced, com motor D934 S A6 de 130 kW e 820 Nm, bombas de trabalho de 91 kW e eletrônica com módulo Master A178 e rede CAN; a edição 03/2022 (publicação 10360898) também abrange a R 906 e a R 916 Advanced.
Destaques deste material
- Dados técnicos da R 926 Advanced: peso operacional de 24.800 a 28.300 kg, força de desagregação de 168 a 193 kN, tração de 226 kN e tanque de 380 l.

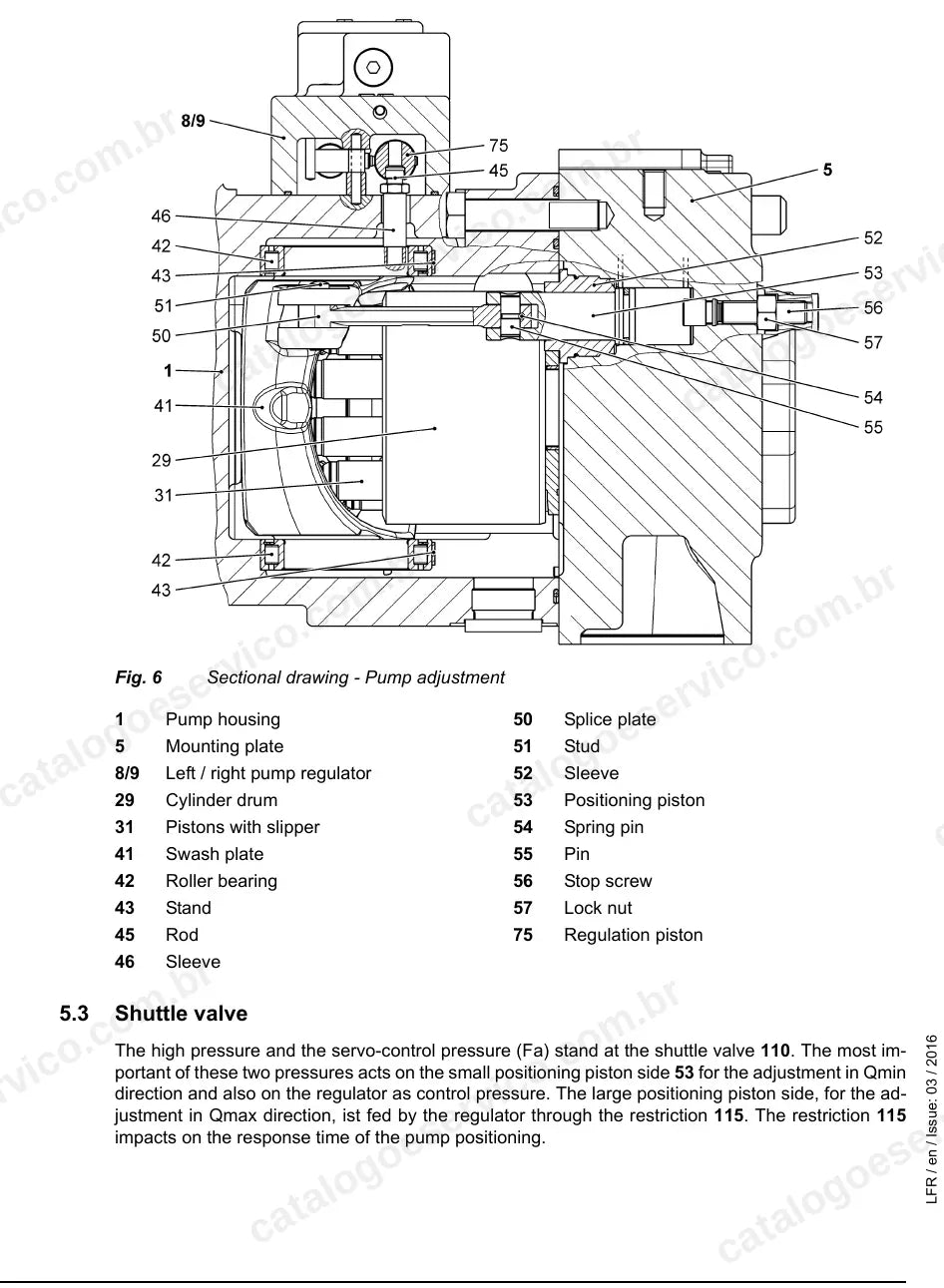

- Bomba dupla DPVP 108 com vazão de até 2 x 245 l/min, bloco de comando M9-1038 e junta rotativa de 6 vias DDF 625.
- Check list de regulagem, inclusive pelo menu Wizard: marcha lenta de 920 rpm, pressão de servo de 34 bar e soma HP1+HP2 regulada em 370 bar.
- Redutor de giro SAT 275 com motor FMF A64 (11,5 rpm) e redutor de translação FAT 355 P com motor CMVE 108, de 3,7 a 6,1 km/h.

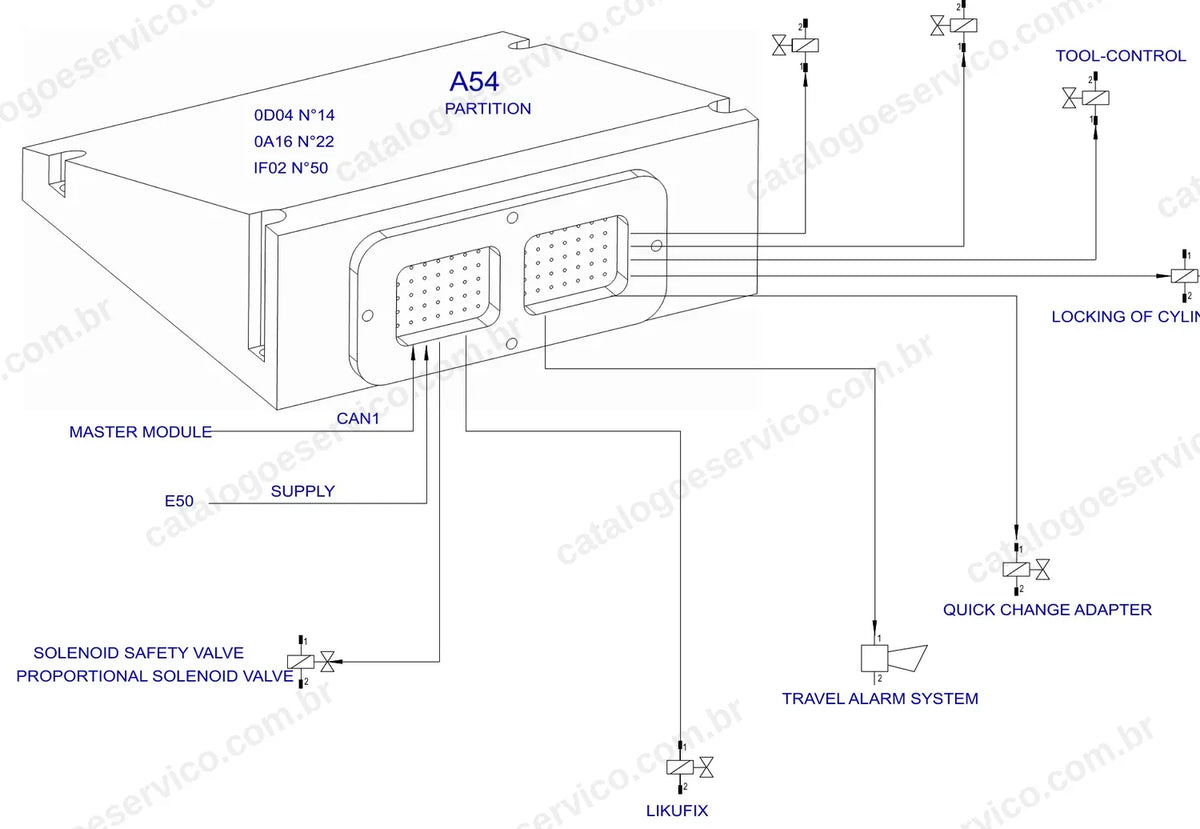

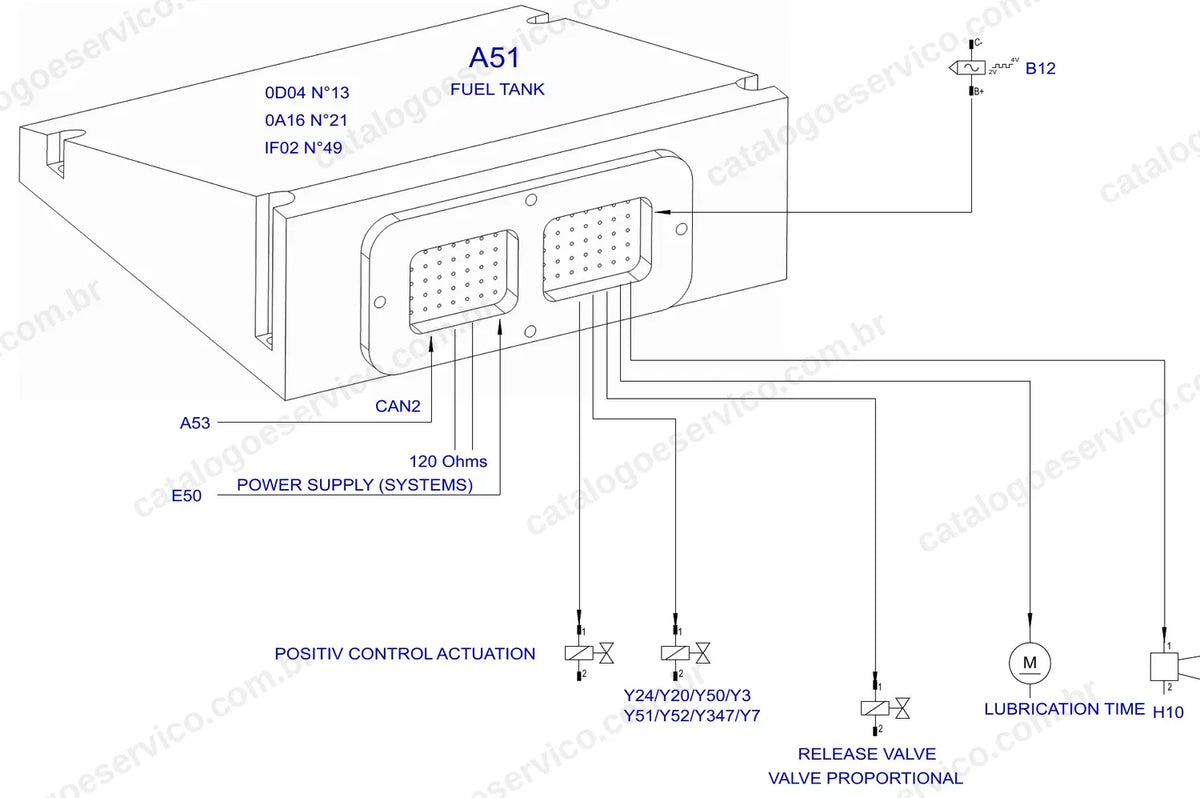

- Sistema elétrico com disposição de componentes da cabine e da máquina base, Master A178, módulos CAN, menus do display e troca de software.
- Lista de cilindros hidráulicos e de componentes do material rodante específica da R 926 Advanced, com limites de desgaste.
O que este manual cobre
- Informações gerais, normas de aperto e fluidos
- Ferramentas especiais e Service Case Advanced
- Dados técnicos, plano de manutenção e lubrificação
- Motor diesel D934 S A6 e filtro de partículas
- Acoplamento e caixa de distribuição das bombas
- Sistema hidráulico, Positive Control e check lists de regulagem
- Componentes hidráulicos (bomba DPVP, motores, cilindros, juntas rotativas)
- Sistema elétrico, rede CAN, Sculi e esquemas elétricos
- Redutor de giro e freio de giro
- Coroa de giro
- Redutor e motor de translação
- Material rodante e tensionadores
- Opcionais (AHS 11 e AHS 12 com Tool Control, alerta de sobrecarga)
- Cabine, aquecedor auxiliar e ar-condicionado
- Lubrificação central
Por que vale a pena
- Valores de regulagem de rotação, pressão de servo, pressões PSD e PLR e pressão primária, com os pontos de medição.
- Remoção, instalação e partida da bomba hidráulica, além da desmontagem dos redutores e do motor de translação.
- Diagnóstico com Sculi: acesso aos parâmetros do sistema, utilitário Wizard, endereçamento de módulos CAN e troca de software.
- Torques e formas de aperto, ferramentas para pinos do cilindro de elevação e montagem de pistões dos cilindros.
Para quem é
Indicado para oficinas, mecânicos de campo, construtoras e locadoras que mantêm a R 926 Advanced em terraplenagem e obras pesadas e precisam dos valores de fábrica para regular a hidráulica, diagnosticar a eletrônica e reparar redutores e material rodante.
Perguntas frequentes
Serve para qual série da R 926 Advanced?
Para a R 926 Advanced a partir do número de série 17833, nos tipos 1027 NLC, 1026 LC, 692 WLC e 1346 WLC, além dos tipos 1471 e 1502 do mesmo modelo.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas hidráulicos e elétricos?
Sim. Traz esquemas hidráulicos com lista de componentes e a lista de esquemas elétricos da execução padrão, com folhas dos módulos e da cablagem.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
