Descrição
Especificações
Escrito para a linha de escavadeiras hidráulicas produzida pela Liebherr Machinery em Dalian, na China, o Manual de Serviço Liebherr R920-R924 é o documento técnico oficial em PDF, com 916 páginas em inglês, para os modelos R 920, R 922, R 924 e R 925. Ele percorre os 17 grupos de serviço Liebherr — manutenção e regulagem, motor diesel Cummins, arrefecimento, hidráulica de trabalho com sistema Positive Control, componentes hidráulicos, sistema elétrico, translação, material rodante, estrutura, equipamento de trabalho, cabine, lubrificação central, giro, opcionais e diagnóstico.
Diferente dos manuais das R9xx feitas na França, este volume trata da série chinesa de Dalian (tipos 1545, 1442-1443 e 1444-1445) com motor Cummins e esquemas elétricos em versão Stage 3A, com check list de regulagem válida a partir dos números de série 40104 (R 920), 40106 (R 922) e 40112 (R 924 e R 925).
Destaques deste material
- Check list de regulagem a partir do software 011: marcha lenta de 850 rpm, rotação máxima de 1.815 rpm e pressão de servo de 34 bar.
- Ajuste das bombas P1 e P2 com pressões PSD e PLR, soma HP1+HP2 regulada em 375 bar e válvula limitadora primária em 350 bar.
- Válvulas secundárias de lança, braço, caçamba e translação em 380 bar e giro em 310 bar, com os pontos de medição de cada uma.
- Teste de potência do motor a 1.800 rpm com valores separados para clima temperado e versão tropical.

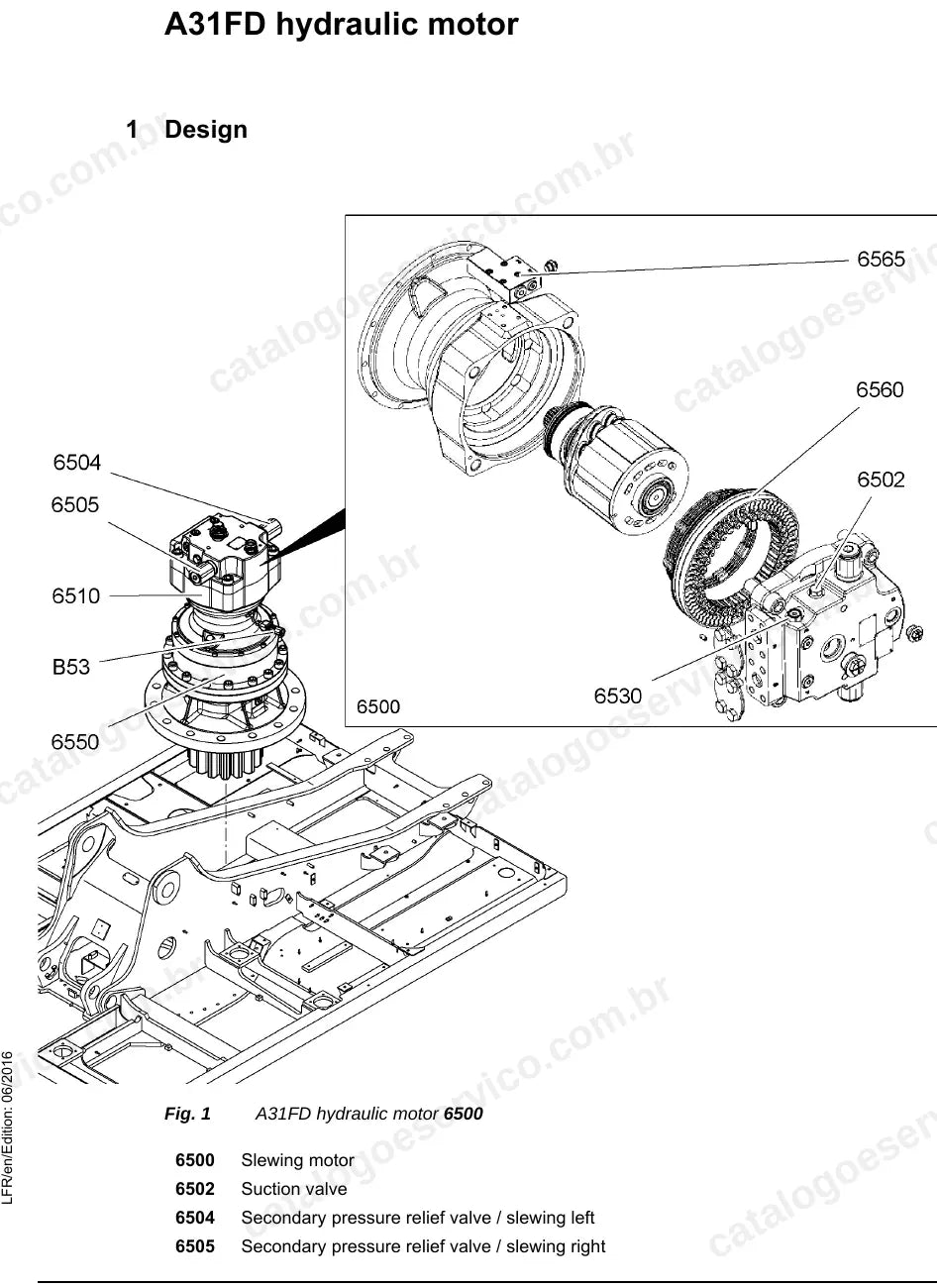

- Componentes hidráulicos detalhados: bomba dupla A28 VO, regulador SL-SD, motor de giro A31FD, motor de translação CMVE e junta rotativa de 6 vias.

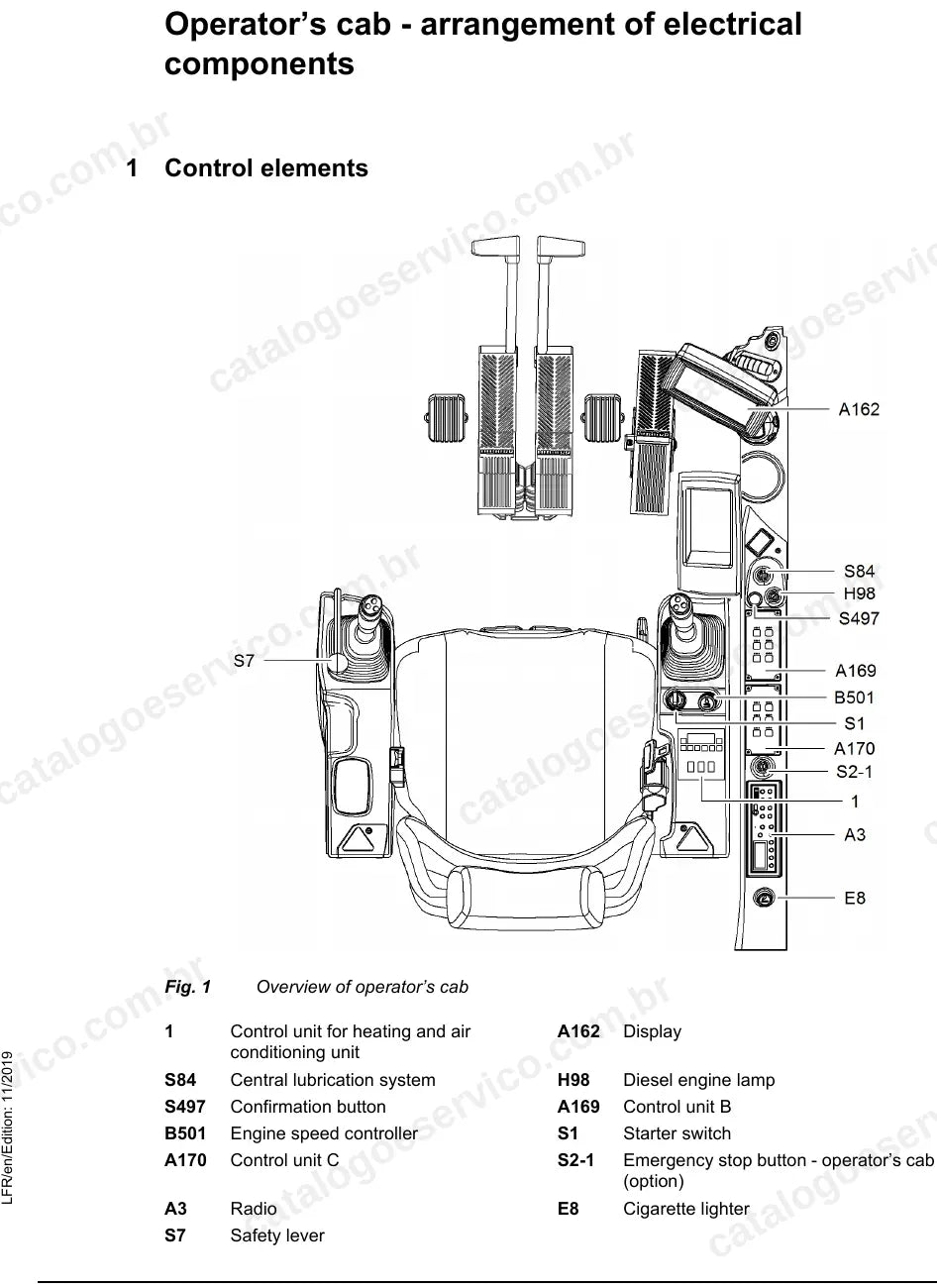

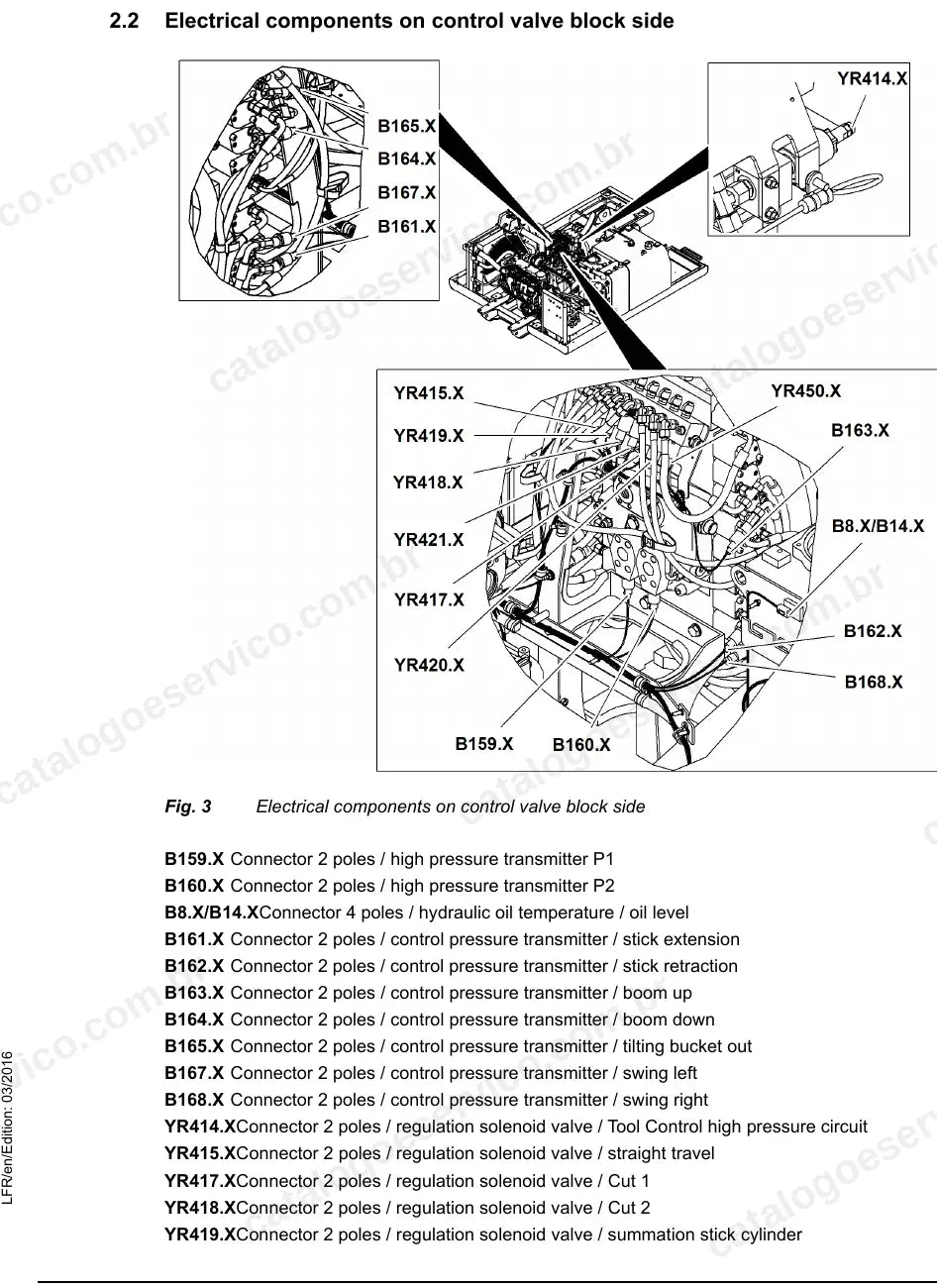

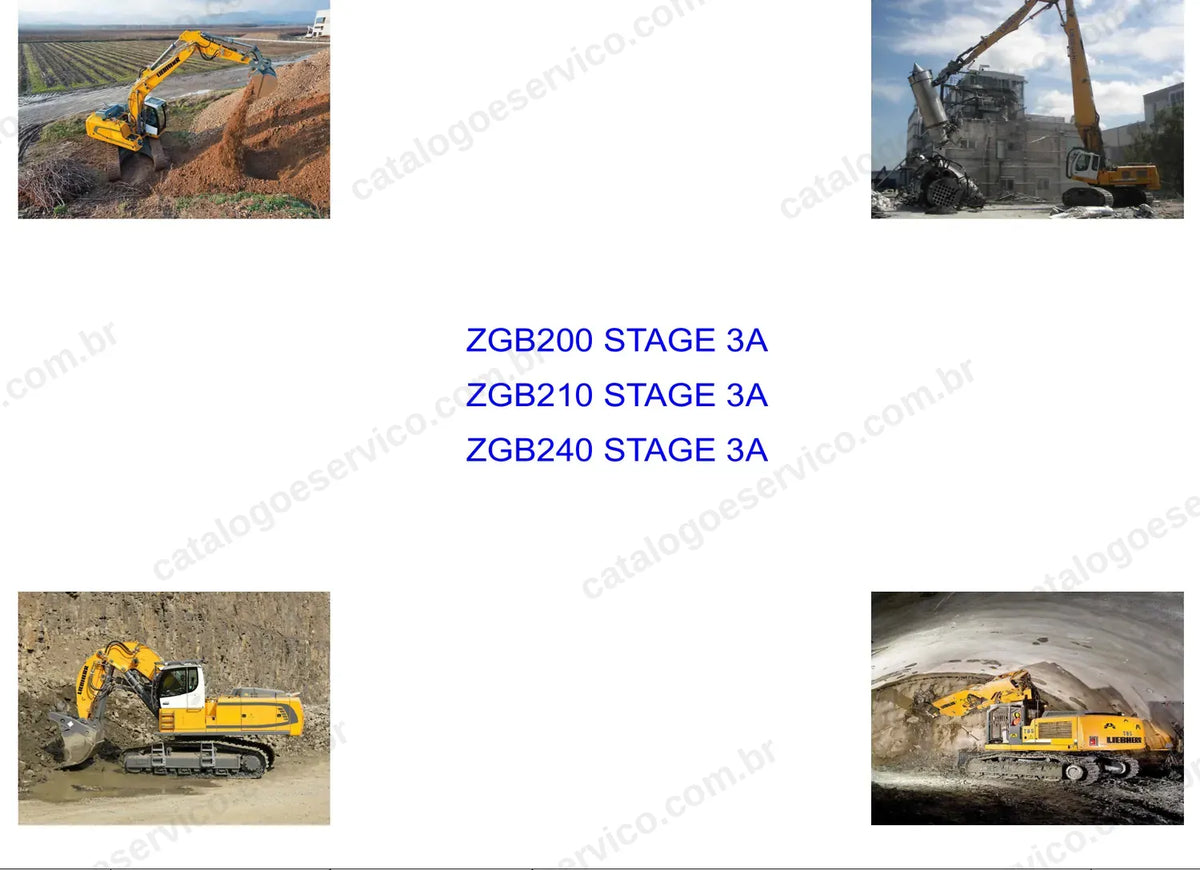

- Esquemas elétricos da cabine, da superestrutura e do motor Cummins, além de LiDAT com Master 4 e Master 5 e diagnóstico pelo Sculi.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos
- Manutenção e check list de regulagem
- Motor diesel Cummins
- Sistema de arrefecimento
- Hidráulica de trabalho, Positive Control e esquema hidráulico
- Componentes hidráulicos (bombas, motores, joysticks e junta rotativa)
- Sistema elétrico e esquemas elétricos
- Redutor e freios de translação
- Material rodante, tensionadores e roletes
- Estrutura de aço e diretriz de solda
- Equipamento de trabalho e válvulas de segurança dos cilindros
- Cabine, ar-condicionado e aquecedor auxiliar
- Lubrificação central
- Redutor de giro e coroa de giro
- Equipamentos opcionais e diagnóstico
Por que vale a pena
- Sequência de regulagem de fábrica com valores nominais, tolerâncias e pontos de medição para motor, bombas, válvulas e ventilador.
- Compensação das válvulas solenoides de regulação e calibração dos transmissores de pressão passo a passo.
- Diagnóstico com mensagens do módulo Master, rede CAN, display e utilitário Wizard do Sculi.
- Remoção e instalação de componentes como braço, tensionadores, roletes, coroa de giro e unidade de ar-condicionado.
Para quem é
Indicado para oficinas e mecânicos de campo que atendem as escavadeiras Liebherr de 20 a 25 toneladas da produção de Dalian, comuns em obras de infraestrutura, terraplenagem e locação, e que precisam dos valores de fábrica para regular e reparar a máquina.
Perguntas frequentes
Quais modelos este manual atende?
R 920 (tipo 1545), R 922 (1442-1443), R 924 (1444-1445) e R 925 (1444), fabricadas pela Liebherr Machinery (Dalian).
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Traz o reparo interno do motor Cummins?
Não. O grupo do motor direciona ao portal de serviço da Cummins; o manual traz a parte elétrica do motor, a regulagem de rotação e o teste de potência na máquina.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
Produtos relacionados
- Catálogo de Peças Liebherr R920 Escavadeira
- Manual de Serviço Liebherr R 914 C e R 924 C Litronic Escavadeira Hidráulica — 876 Páginas em PDF
- Manual de Serviço Liebherr R920 Compact Escavadeira Hidráulica — 2.100 Páginas em PDF
Garantias e suporte
Arquivo digital em PDF, liberado para download após a aprovação do pagamento, com emissão de nota fiscal. Ficou com alguma dúvida antes de comprar? Fale com a gente pelo WhatsApp (62) 99846-7503 ou pelo e-mail contato@catalogoeservico.com.br.
