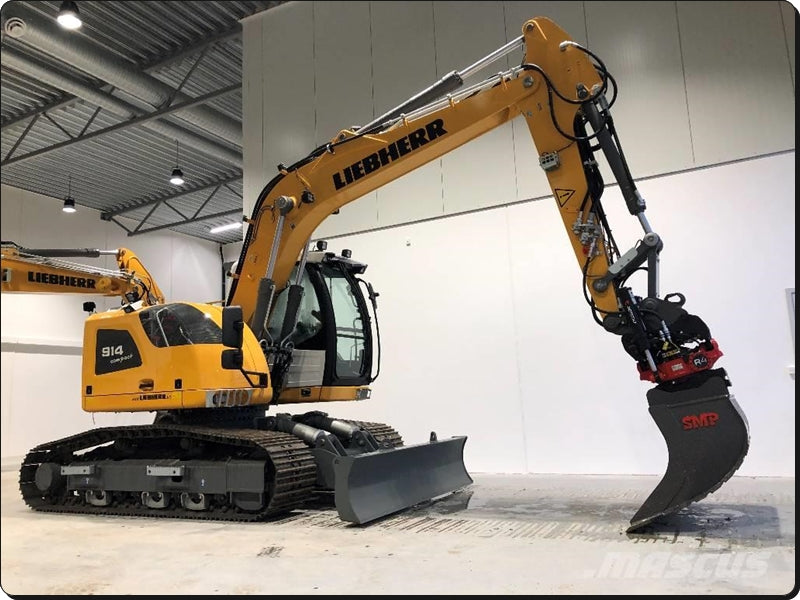

Com 876 páginas em inglês, o Manual de Serviço Liebherr R 914 C / R 924 C é o documento técnico oficial em PDF da Liebherr-France para as escavadeiras hidráulicas de esteiras R 914 C e R 924 C Litronic. O livro reúne segurança e normas, ferramentas especiais, dados técnicos e plano de manutenção, motor com filtro de partículas opcional e datalogger, caixa de distribuição das bombas, sistema hidráulico Load Sensing Control, componentes hidráulicos, sistema elétrico com display e esquemas, giro, translação, material rodante, opcionais, cabine e lubrificação central.
Edição de 01/2019 para a R 914 C a partir do nº de série 19527 (tipos 1062 a 1065, HDS e HDSL) e a R 924 C a partir do nº 19846 (tipos 1066 a 1069, 1136 e 1174, incluindo EW e VH), ambas com motor D 934 S A6 a 1.800 rpm: 115 kW e 760 Nm na R 914 C e 130 kW e 820 Nm na R 924 C.
Destaques deste material
- R 914 C: 23.730 a 25.935 kg, duas bombas DPVP 108 de 2 x 208 l/min, bloco de comando VT5 VW 25/18 e força de desagregação de 142 a 165 kN.
- R 924 C: 26.170 a 28.340 kg, força de desagregação de 146 a 179 kN, giro SAT 275/238 a 8,1 rpm e translação FAT 350 P003.
- Checklists de regulagem de cada modelo, layout do sistema hidráulico Load Sensing Control e listas de esquemas hidráulicos das execuções padrão.
- Giro SAT 275 com motor HMF 75-02P, rolamento KUD 64 e freio de discos, com pressões de giro de 210 bar.
- Material rodante com limites de desgaste de correntes e roletes, tensionadores e montagem das vedações de anel deslizante.

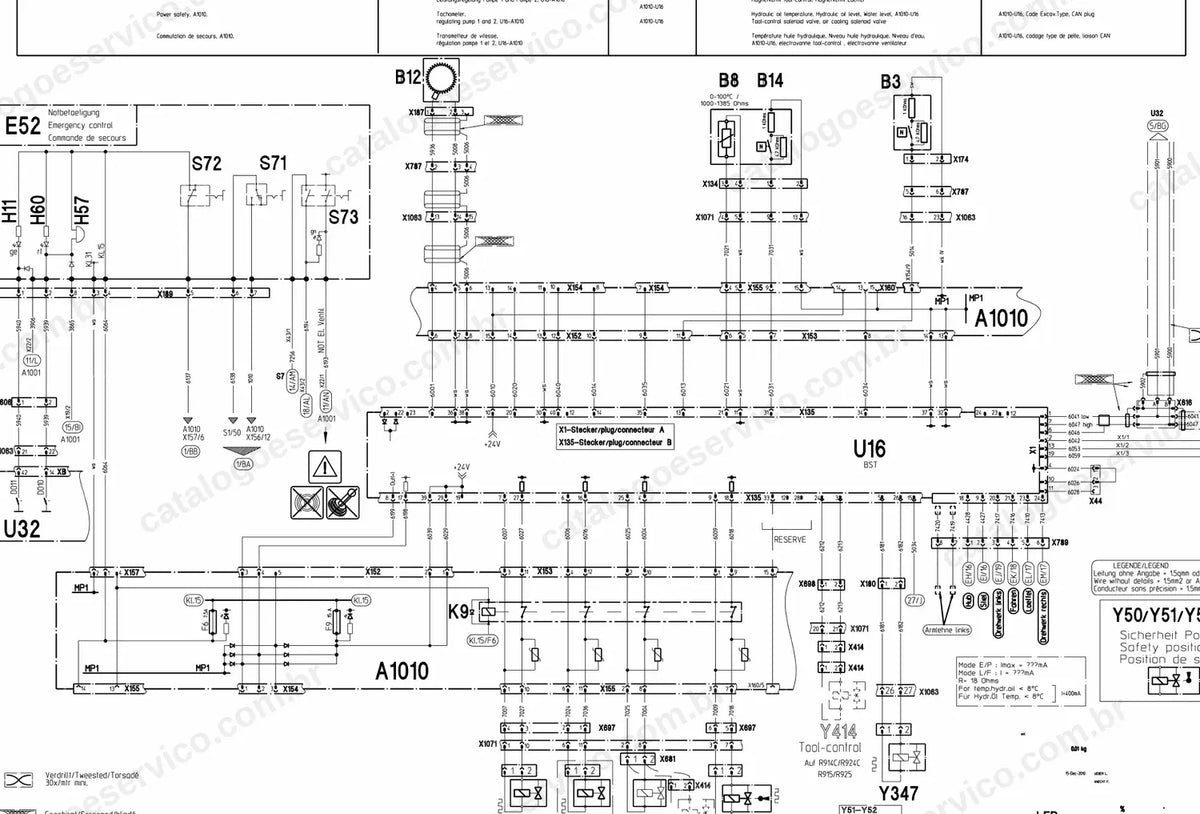

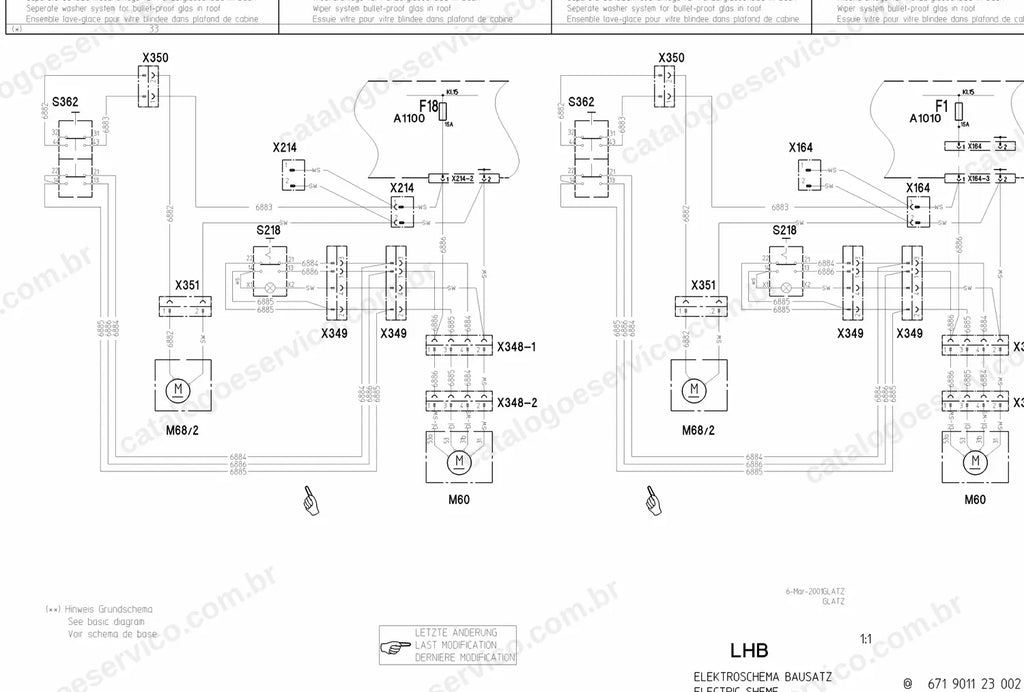

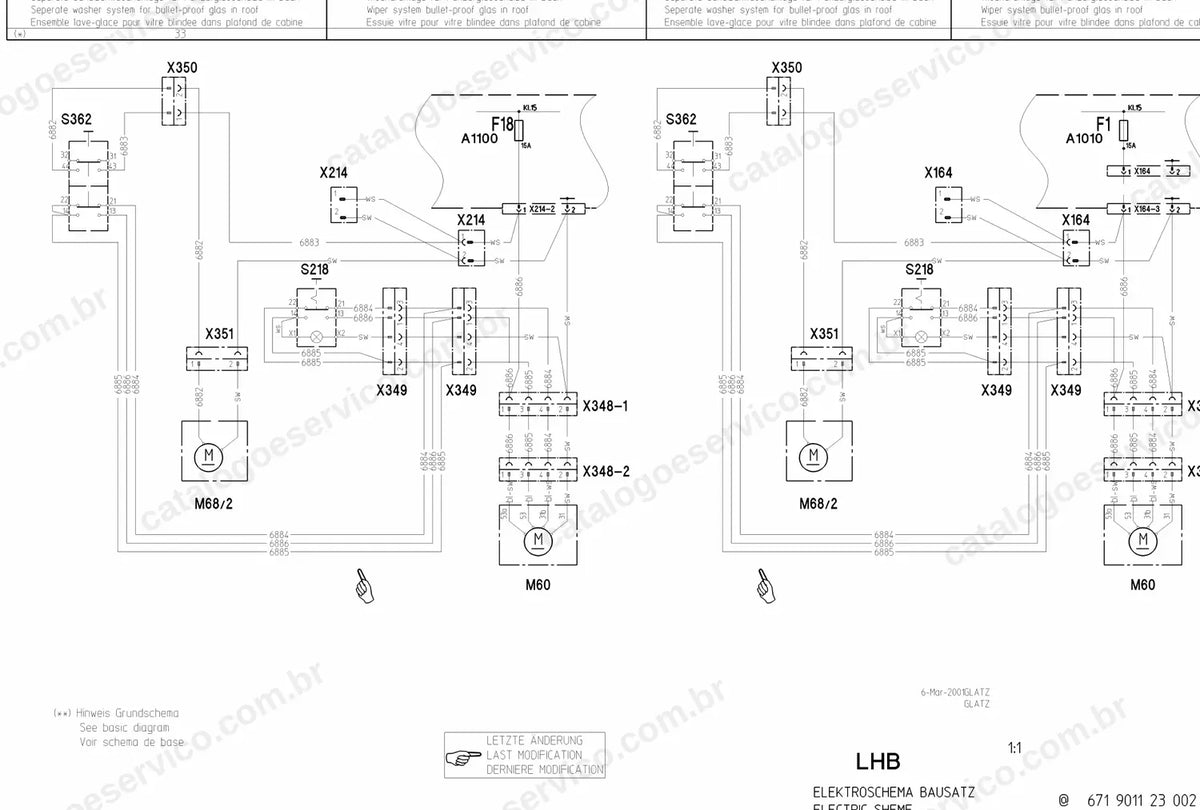

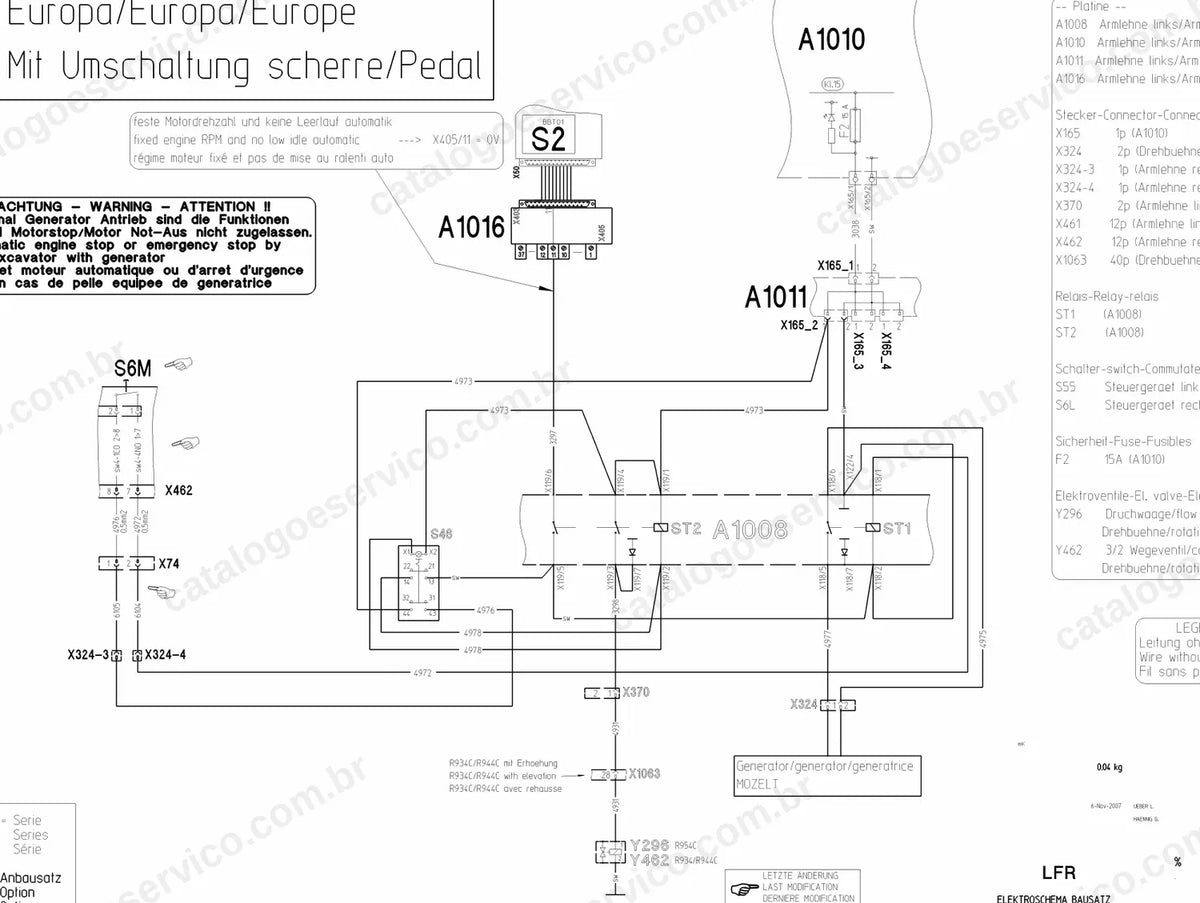

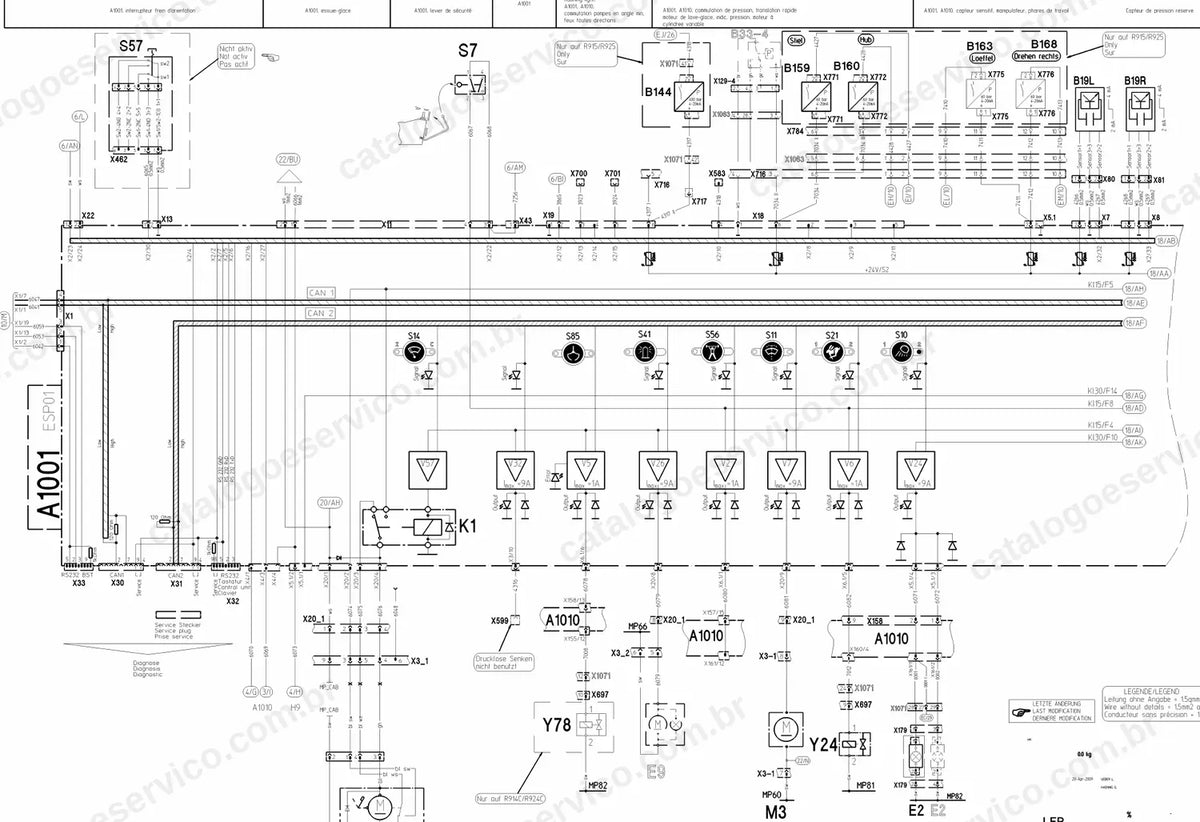

- Sistema elétrico com display de monitoramento, lista de componentes e esquemas elétricos do equipamento básico e dos opcionais.
O que este manual cobre
- Segurança, normas, lubrificantes e conservação
- Ferramentas especiais
- Dados técnicos, plano de manutenção e lubrificação
- Motor, filtro de partículas diesel e datalogger
- Acoplamento e caixa de distribuição DPVP
- Sistema hidráulico Load Sensing e checklists de regulagem
- Componentes hidráulicos: bombas, motores, cilindros e blocos
- Sistema elétrico, display e esquemas
- Giro e freio do giro
- Rolamento de giro
- Redutor e freio de translação
- Material rodante e tensionadores
- Opcionais e esquemas de opcionais
- Cabine, aquecimento e ar-condicionado
- Lubrificação central
Por que vale a pena
- Checklists de regulagem com pressões nominais e pontos de teste da hidráulica, do giro e da translação de cada modelo.
- Montagem de pistões e porcas dos cilindros, velocidades de extensão e retração e torques de aperto.
- Diagnóstico pelo display de monitoramento e pelos esquemas elétricos com lista de componentes.
- Critérios de desgaste e procedimentos de desmontagem e instalação do material rodante.
Para quem é
Indicado para oficinas, mecânicos de campo, construtoras, pedreiras e locadoras que mantêm R 914 C e R 924 C Litronic em operação e precisam dos valores de fábrica para regular e reparar a escavadeira.
Perguntas frequentes
Serve para qual série?
Para a R 914 C Litronic a partir do nº de série 19527 e a R 924 C Litronic a partir do nº 19846, nos tipos listados no manual.
Está em português?
Não. O manual está em inglês técnico; as legendas dos esquemas elétricos vêm em alemão, inglês e francês.
Tem esquemas elétricos e hidráulicos?
Sim. Inclui esquemas elétricos do equipamento básico e dos opcionais e as listas de esquemas hidráulicos das execuções padrão.
Como recebo o arquivo?
O PDF fica disponível para download após a aprovação do pagamento. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
