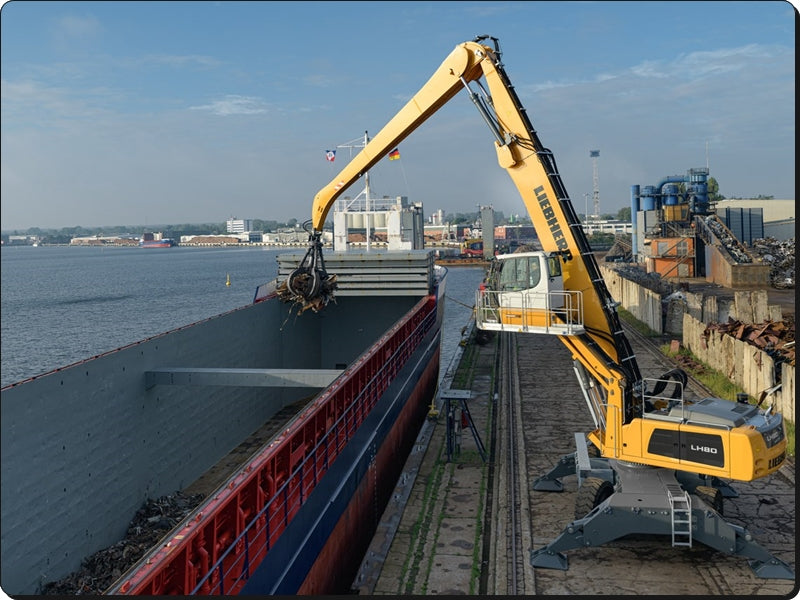

O Manual de Serviço Liebherr LH80 M / LH80 C é o documento técnico oficial em PDF, com 2.696 páginas em inglês, do manipulador de materiais de grande porte LH 80 nas versões de pneus (M) e de esteiras (C), fabricado pela Liebherr-Hydraulikbagger em Kirchdorf. Ele cobre regulagens, motor diesel D946 A7 com pós-tratamento SCR, arrefecimento, hidráulica LSC, translação, bombas e blocos de comando, cilindro de recuperação de energia ERC, direção, freios, sistema elétrico, eixos, esteiras, cabines elevatórias, lubrificação, giro, opcionais e diagnóstico.
Livro único para a LH 80 M-1218 a partir da série 73390 e a LH 80 C-1529 a partir da série 76315, com motor D946 A7 de 330 kW no Powertest, giro em circuito fechado com bomba A4 VG, cilindro ERC de recuperação de energia e cabines LHC 255, LHC 340/360 e LHC-D 730 — com listas de regulagem separadas para a versão M e a versão C.
Destaques deste material
- Listas de regulagem guiadas pelo menu Wizard: Powertest com 330 kW, segurança das bombas P1 e P2 limitada a 440 bar e estágio adicional opcional de 375 bar.
- Pressões secundárias de 380 bar nos cilindros de elevação e garra, descida sem pressão e translação de 10 km/h (versão industrial) ou 8 km/h (porto/High Rise) na LH 80 M.
- Motor Liebherr D946 A7 com sistemas de combustível, filtro de ar, SCR, SCRF e fluido de exaustão diesel, além do esquema elétrico do motor.
- Cilindro de recuperação de energia (ERC): tanque de expansão, proteção da haste, ferramentas especiais e regulagem.

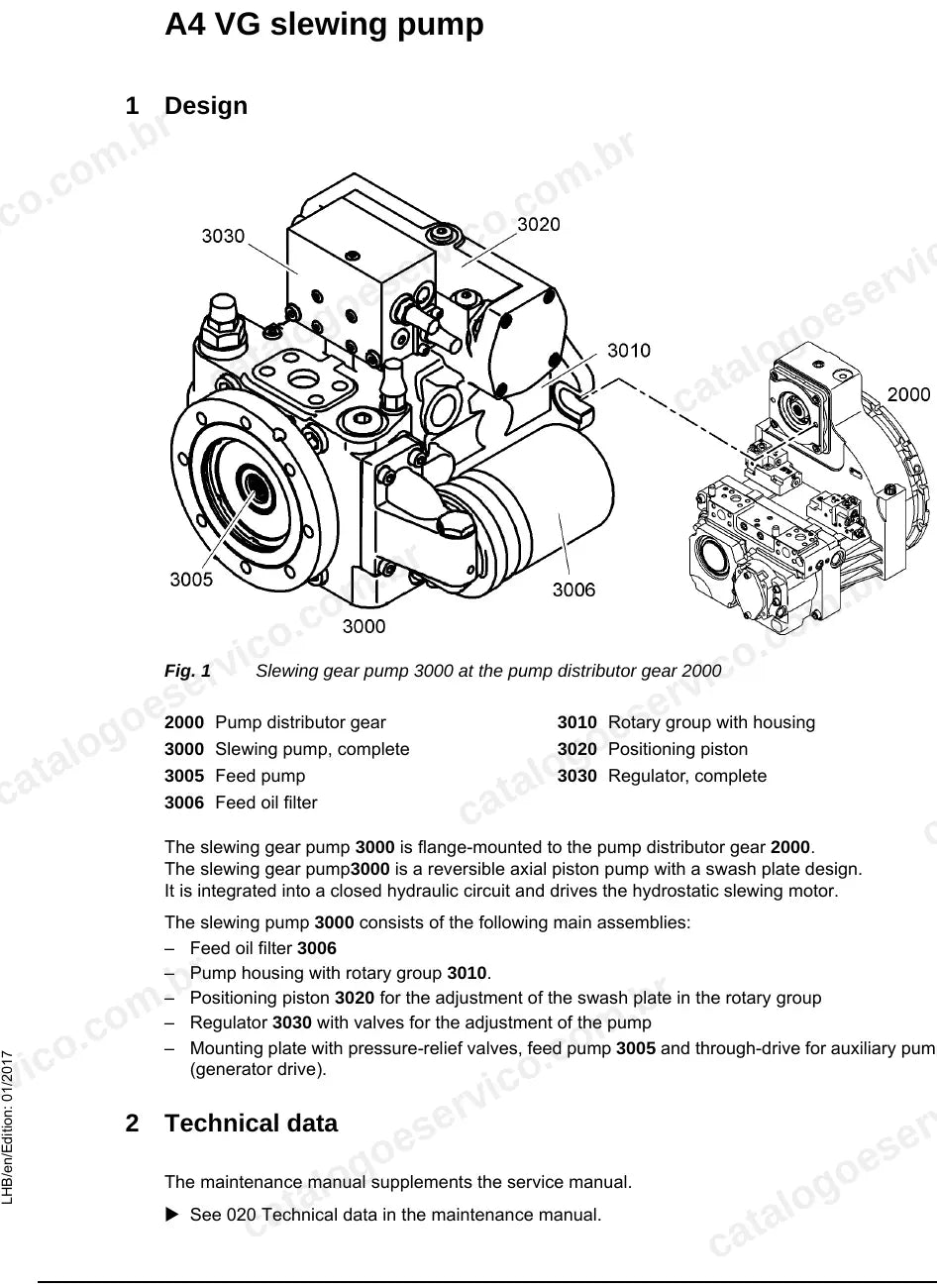

- Bomba dupla DPVP, bomba de giro A4 VG em circuito fechado, bomba do ventilador A10VO e blocos de comando LSC da lança e do braço.
- Eixos Kessler LT 102, L 102 e D 102 na versão de pneus; redutores série P(r), corrente, roletes e limites de desgaste na versão de esteiras.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Manutenção e listas de regulagem LH 80 M e LH 80 C
- Motor D946 A7, SCR e caixa de distribuição das bombas
- Sistema de arrefecimento e ventilador reversível
- Hidráulica de trabalho LSC e esquemas hidráulicos
- Hidráulica de translação
- Componentes hidráulicos e cilindro ERC
- Direção e sistema de freios
- Sistema elétrico e esquemas no LIDOS
- Redutores de translação, eixos e esteiras
- Estrutura metálica e equipamento de trabalho
- Cabines elevatórias, aquecimento e ar-condicionado
- Lubrificação central e giro
- Opcionais e diagnóstico
Por que vale a pena
- Valores nominais, pontos de medição e locais de ajuste para cada etapa da regulagem das bombas, válvulas, giro, ventilador, direção e freios.
- Remoção e instalação de motores de translação, comandos, válvulas de servo e cilindros, com torques de aperto.
- Descrição de funcionamento dos blocos LSC, do giro em circuito fechado e do sistema SCR, base para diagnosticar falhas.
- Diagnóstico eletrônico com Sculi e LIDIA, verificação do SCR, atualização de software e reset das centrais Master 4 e Master 5.
Para quem é
Para equipes de manutenção de portos, terminais de granéis, pátios de sucata e reciclagem que operam o LH 80, além de oficinas e mecânicos de campo que precisam dos valores de fábrica para regular e reparar o manipulador.
Perguntas frequentes
Serve para as versões de pneus e de esteiras?
Sim. Cobre a LH 80 M-1218 (pneus) a partir da série 73390 e a LH 80 C-1529 (esteiras) a partir da série 76315, com indicação de qual seção vale para cada uma.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas hidráulicos e elétricos?
Sim. Traz os esquemas hidráulicos da LH 80 M e da LH 80 C e os esquemas elétricos da plataforma do operador e do motor D946 A7.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
