O Manual de Serviço Liebherr LH 150 EC é o documento técnico oficial em PDF do manipulador de materiais de esteiras com acionamento elétrico fabricado pela Liebherr-Hydraulikbagger em Kirchdorf, na Alemanha. São 1.874 páginas em inglês com descrições de projeto e funcionamento, procedimentos de ajuste, desenhos de conjuntos e instruções de remoção e instalação, organizados nos grupos de introdução, ajustes, grupo de acionamento, arrefecimento, hidráulica de trabalho e de translação, componentes hidráulicos, sistema elétrico, redutores, material rodante, estrutura, cabine, lubrificação, giro, opcionais e diagnóstico.
Este manual trata do LH 150 EC tipo 1229 a partir do número de série 71308, com motor elétrico, caixa de distribuição de bombas PVG 450 D de 400 kW e cilindro de recuperação de energia (ERC) com circuito próprio de arrefecimento e aquecimento; há seções específicas para séries a partir de 126556, como os esquemas do sistema TN da superestrutura e do material rodante.
Destaques deste material
- Checklist de ajuste com pressões de fábrica: alívio primário de 350 bar, pressões secundárias de 380 bar, corte de pressão das bombas P1 a P4 em 340 bar e servo-pressão de 32 bar.
- Ajuste do motor elétrico pelo assistente Wizard: marcha lenta de 800 rpm e rotação máxima de 1.700 rpm, conforme a versão do software.

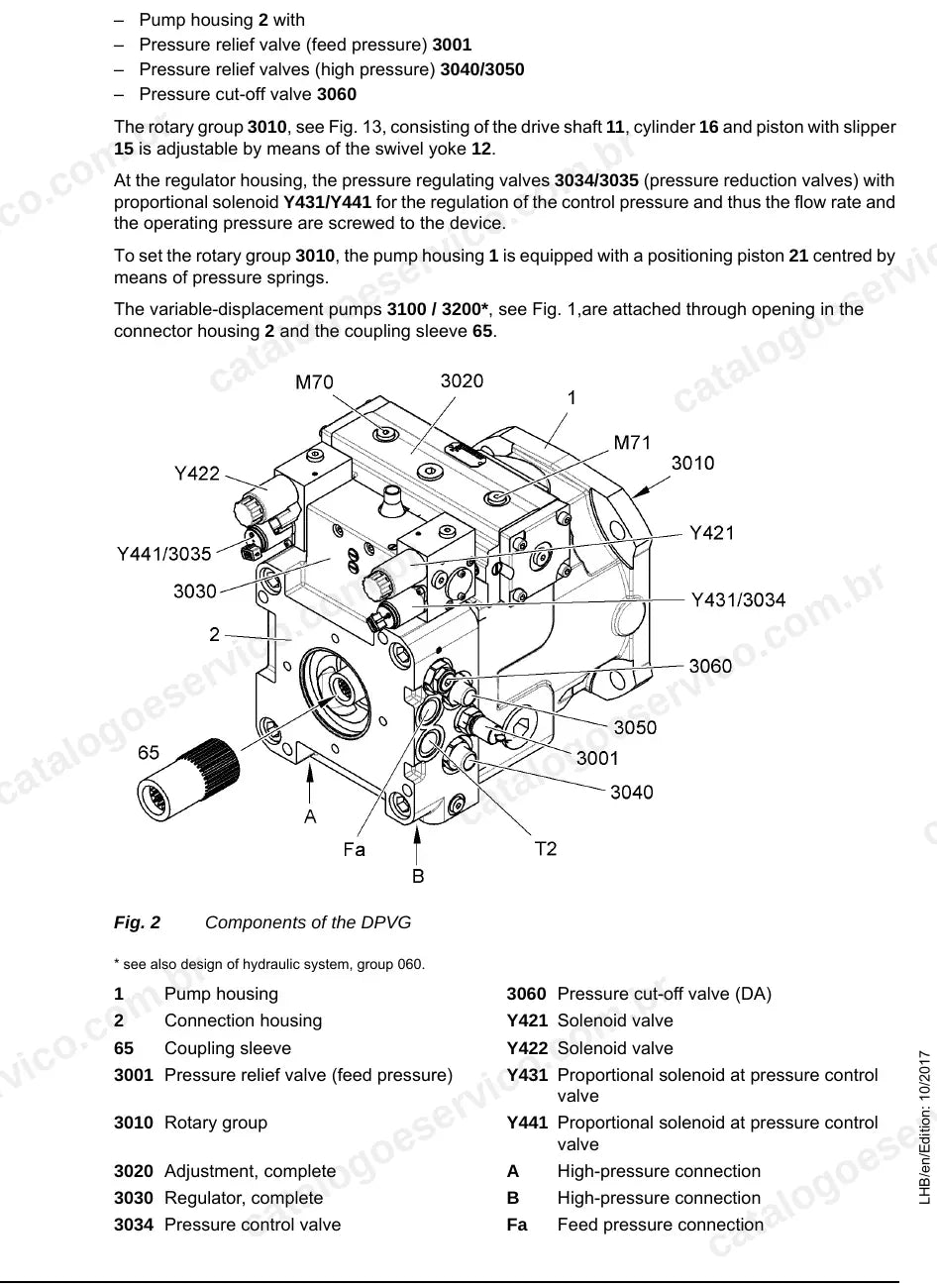

- Caixa de distribuição PVG 450 D (400 kW, 1.800 rpm) com bombas de trabalho DPVO 165, bomba de giro DPVG 250 e bomba do ventilador A10VO.
- Cilindro de recuperação de energia (ERC): tanque de expansão, proteção da haste e controle de temperatura do nitrogênio entre 50 e 55 °C.
- Redutor de translação FAT 550, redutor de giro SAT 450, limites de desgaste de roletes, rodas-guia e esteiras.
- Central Master 5: reset, atualização de software, conexão ao SCULi, arquivo de serviço e importação de licença, além do LiDAT.
O que este manual cobre
- Introdução, normas, segurança e ferramentas especiais
- Checklist de ajuste e procedimentos de regulagem
- Grupo de acionamento e caixa de distribuição de bombas
- Sistema de arrefecimento (incluindo ERC)
- Hidráulica de trabalho e esquema hidráulico
- Hidráulica de translação

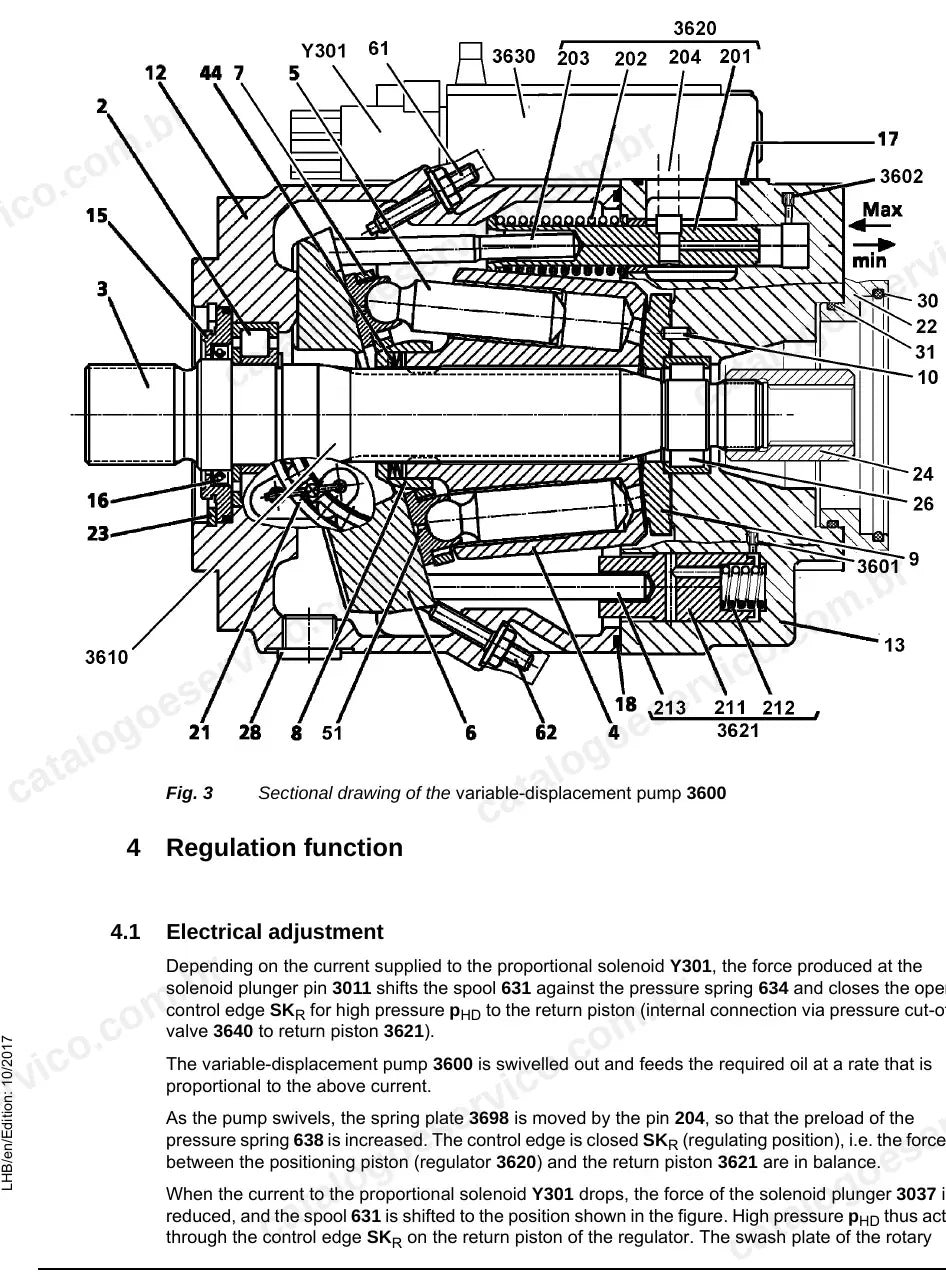

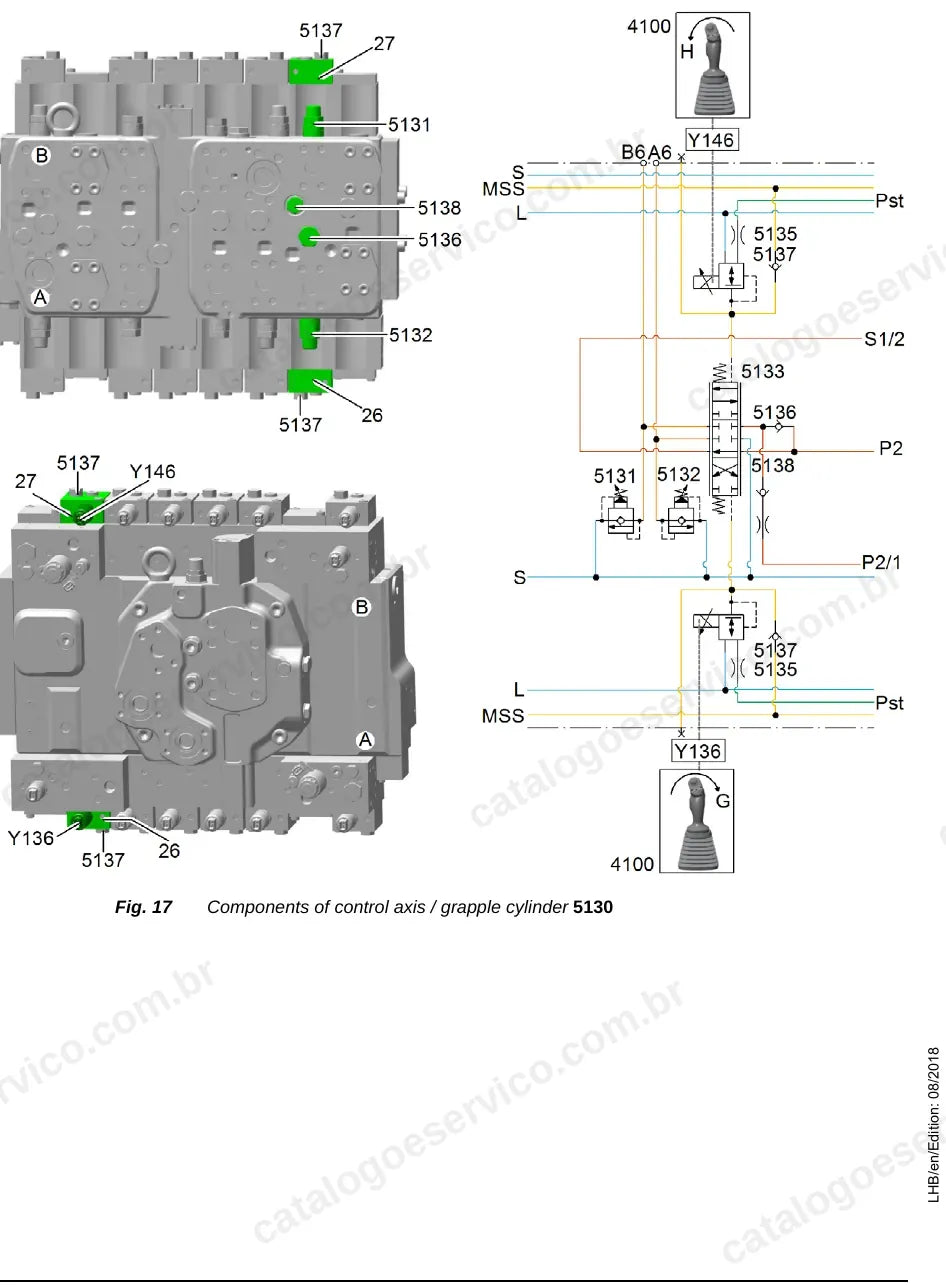

- Componentes hidráulicos (bombas, blocos de comando, motor de giro, ERC)
- Sistema elétrico e esquemas elétricos
- Redutor de translação e freio
- Material rodante de esteiras
- Estrutura e guia de soldas de reparo
- Cabine elevável e ar-condicionado
- Lubrificação central, rolamento e redutor de giro
- Opcionais (LiDAT, pré-aquecimento, câmeras, aspersão) e diagnóstico
Por que vale a pena
- Checklist de ajuste com valores nominais e pontos de medição (M21 a M33) para cada pressão do sistema hidráulico.
- Procedimentos de remoção e instalação com torques de aperto, como a fixação da caixa de distribuição no volante.
- Esquemas hidráulicos e elétricos para localizar falhas em bombas, blocos de comando e circuitos de 24 V.
- Diagnóstico pela central Master 5 e pelo software SCULi, com atualização de software e arquivo de serviço.
Para quem é
Indicado para técnicos de manutenção de pátios de sucata, portos, centros de reciclagem e operações industriais que mantêm o LH 150 EC elétrico e precisam ajustar a hidráulica e o ERC conforme os valores de fábrica.
Perguntas frequentes
Serve para qual série?
Para o manipulador de materiais LH 150 EC tipo 1229 a partir do número de série 71308. Seções que mudaram ao longo da produção indicam a série de início, como 96369 e 126556.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem diagramas hidráulicos e elétricos?

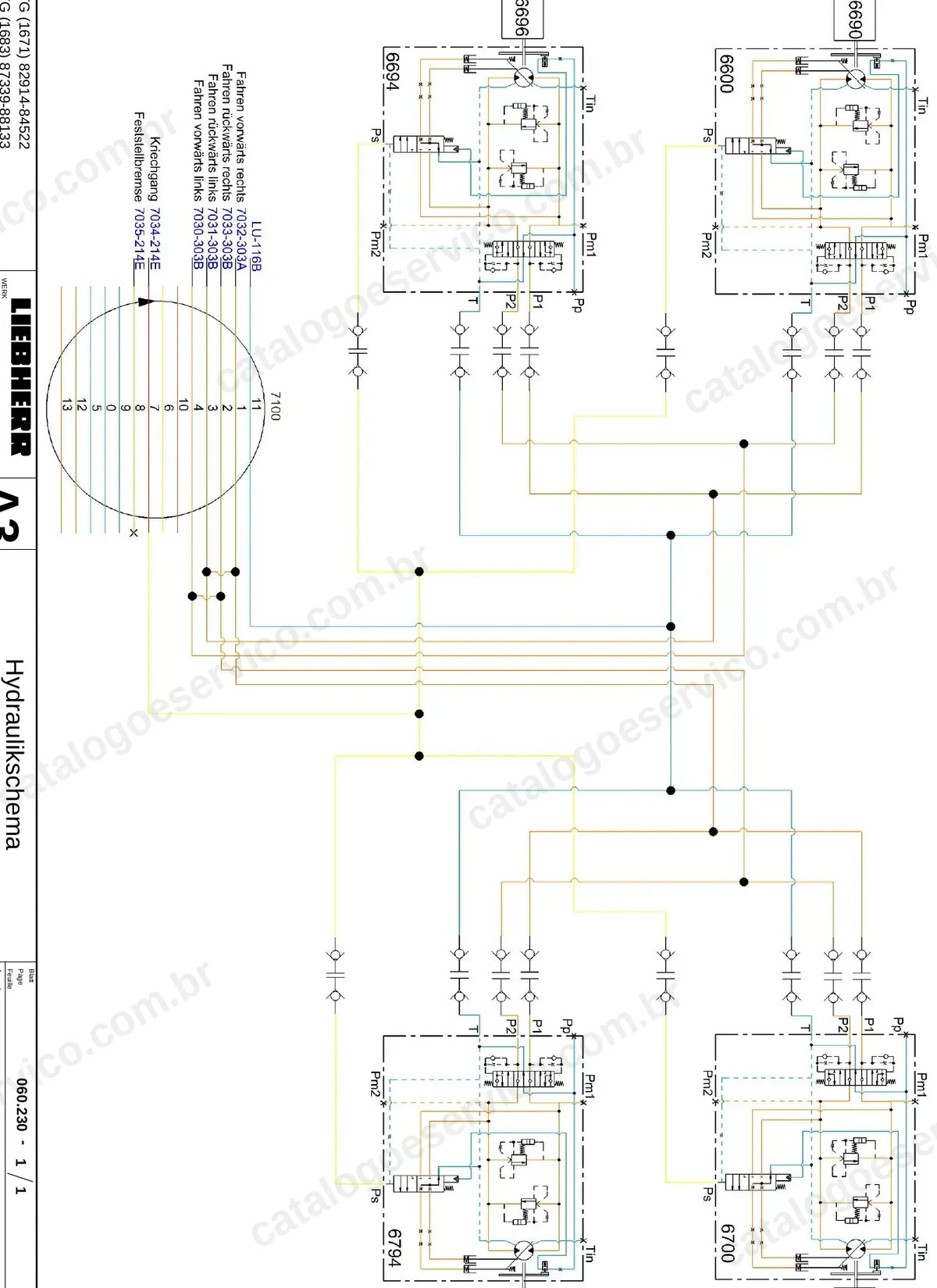

Sim. Traz o esquema hidráulico do LH 150 EC e esquemas elétricos do sistema TN da superestrutura e do material rodante.
Como recebo o arquivo?
O arquivo em PDF é liberado para download após a aprovação do pagamento. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
