Para quem mantém manipuladores de grande porte, o Manual de Serviço Liebherr LH150 Tier 4f é o documento técnico oficial em PDF, com 2.008 páginas em inglês, que atende as versões LH150 C (esteiras) e LH150 M (pneus) produzidas pela Liebherr Hydraulikbagger em Kirchdorf/Iller. O livro percorre os 20 grupos da documentação de serviço Liebherr — do motor diesel V8 D9508 A7 e do pós-tratamento SCR à hidráulica de trabalho, ao cilindro de recuperação de energia ERC, à translação, aos eixos, ao sistema elétrico, à cabine elevável e ao diagnóstico por software.
Edição de 09/2015 com atualização de 11/2021 para os tipos LH150 C-1231 (a partir do nº de série 71201) e LH150 M-1230 (a partir do nº 86329), na configuração Tier 4f com motor de 8 cilindros em V e 400 kW, sistemas SCR e SCRF e checklists de regulagem separados para a versão de pneus e a de esteiras.
Destaques deste material
- Motor D9508 A7: V8 de 16.160 cm³, 400 kW (543 HP), 3.000 Nm entre 1.100 e 1.500 rpm, rotação nominal de 1.800 rpm e folga de válvulas de 0,50/0,60 mm a frio.
- Checklists de regulagem passo a passo para LH150 M e LH150 C, com Powertest das bombas P1 a P4 a 230 bar, válvulas primárias até 400 bar e secundárias de 380 bar, guiados pelo software Sculi.

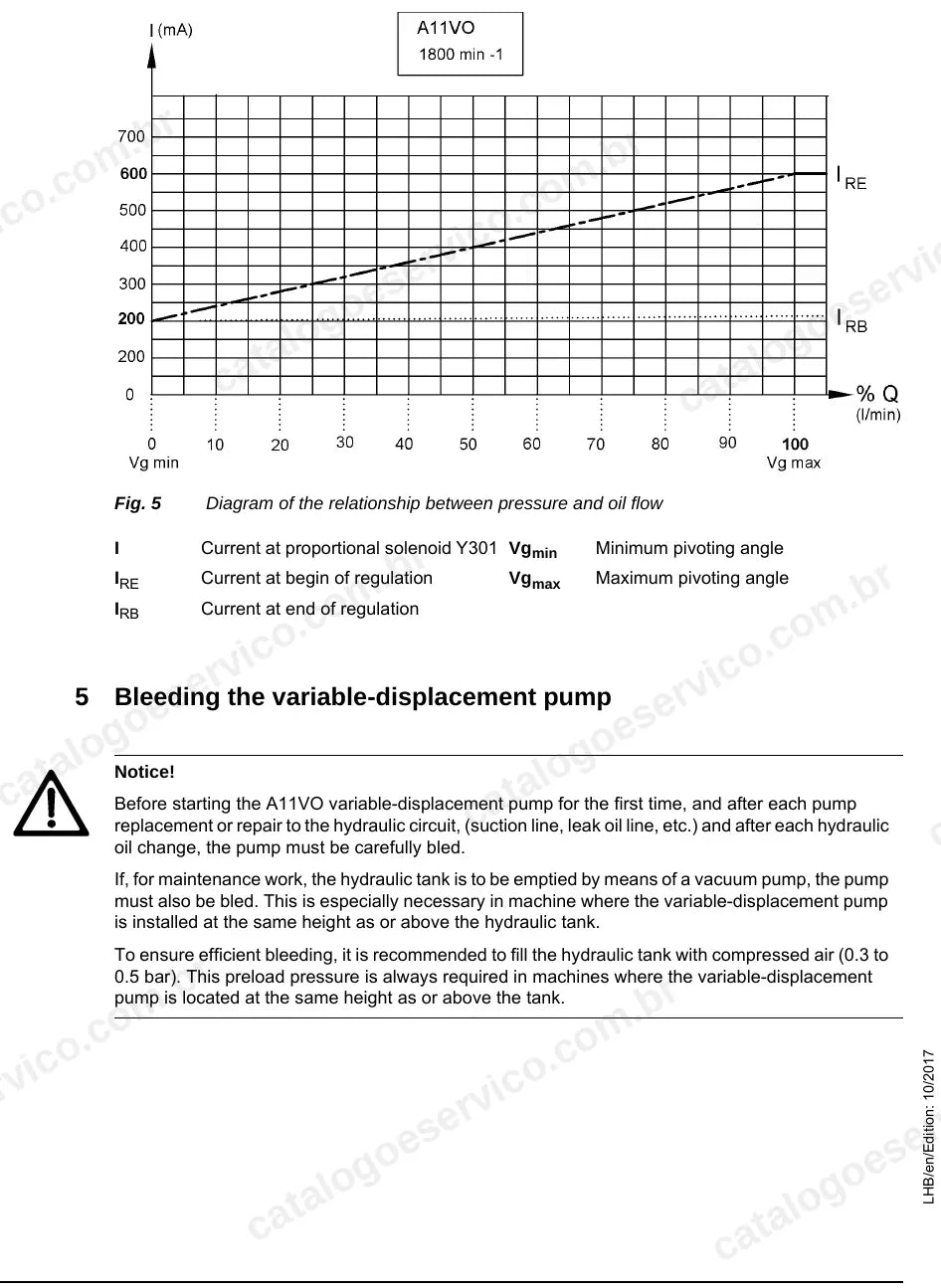

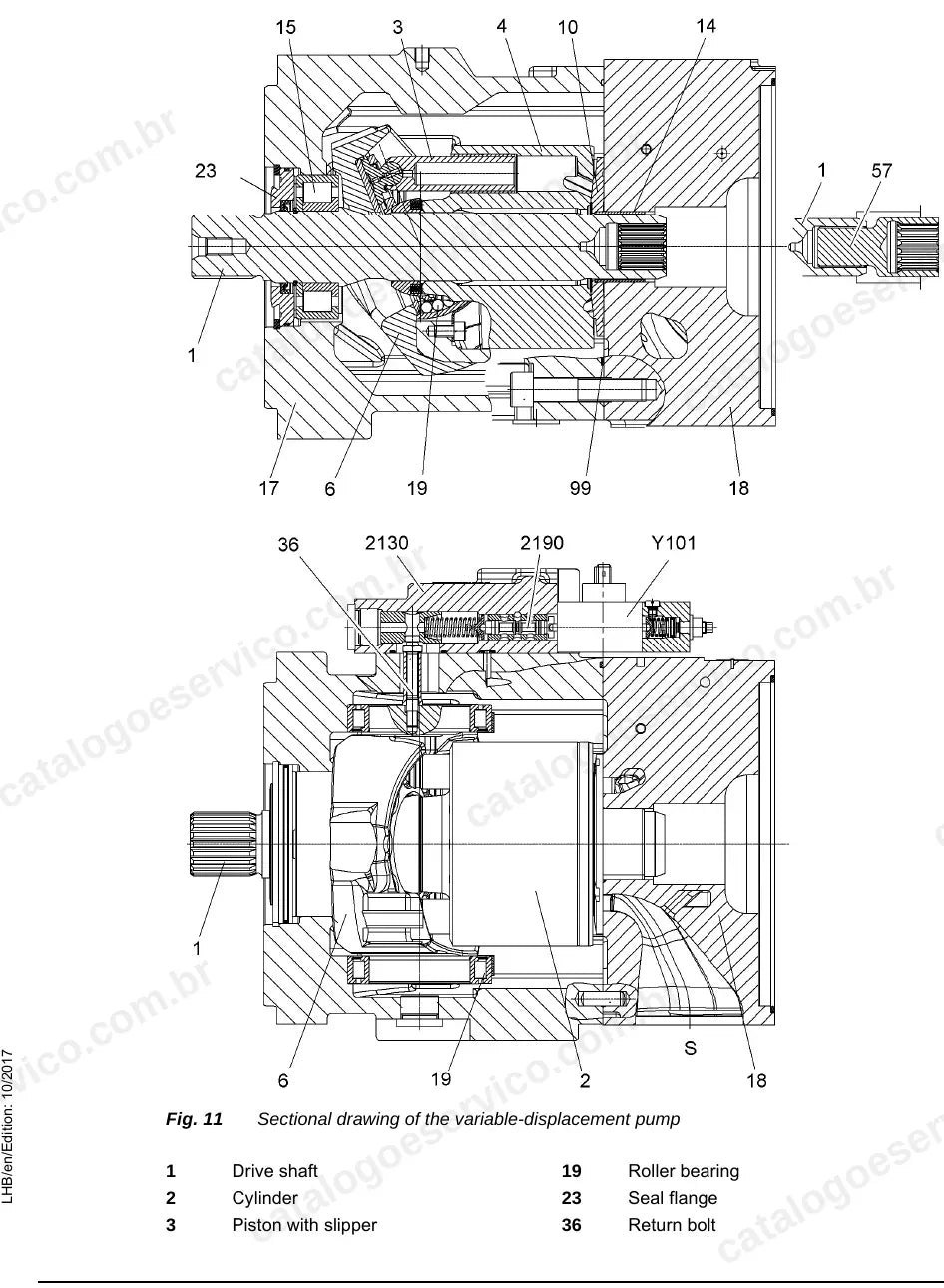

- Componentes hidráulicos descritos em detalhe: caixa de distribuição PVG 450 D, bombas DPVO 165, bomba de giro DPVG 250, bomba do ventilador A10VO e A11VO, bloco de comando e juntas rotativas.
- Cilindro de recuperação de energia (ERC), com tanque de expansão, proteção da haste, ferramentas especiais e diretrizes de conservação.

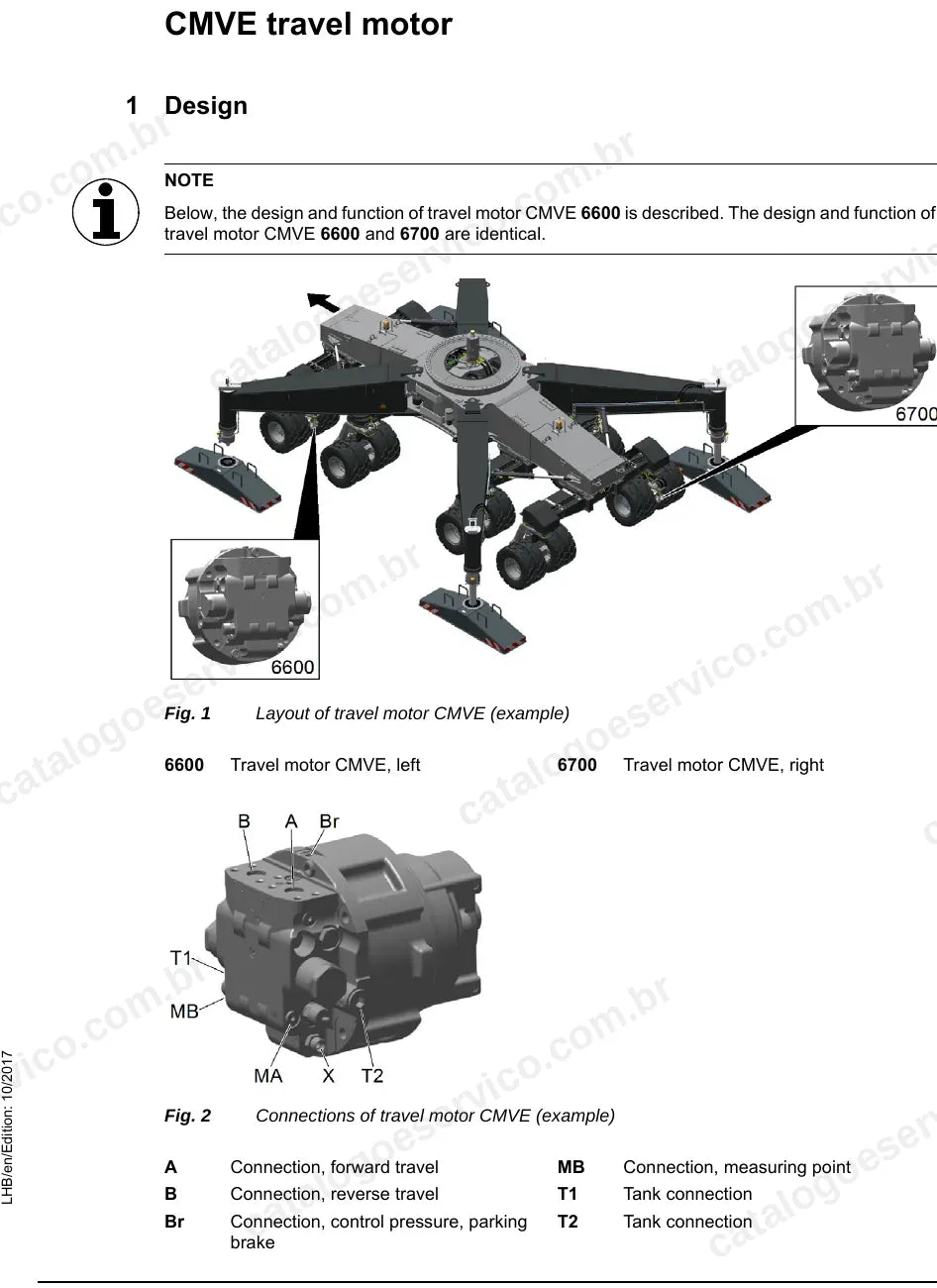

- Versão de pneus com eixo oscilante tracionado D104, eixo S71, caixa de translação FAT 550 e direção; versão de esteiras com motores CMVE, corrente, roletes, roda-guia e limites de desgaste.
- Diagnóstico com Master 4 e Master 5, endereçamento CAN, atualização de software, verificação do sistema SCR, LiDAT e menu de informações.
O que este manual cobre
- Introdução, segurança, ferramentas especiais e conservação
- Dados técnicos
- Manutenção, checklists de regulagem e operação de emergência
- Grupo motriz: motor D9508 A7, SCR/SCRF e caixa de distribuição
- Sistema de arrefecimento e ventilador reversível

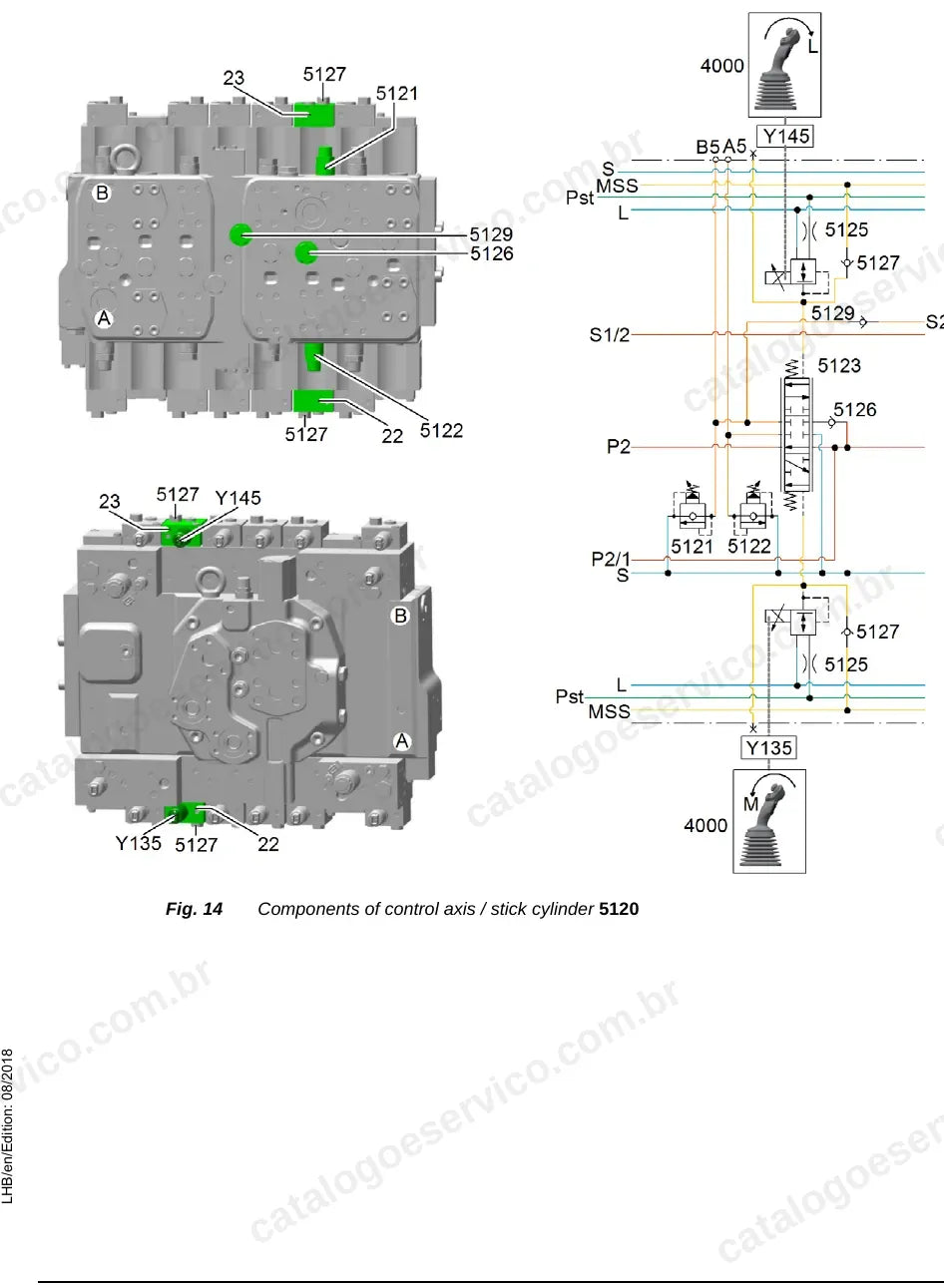

- Hidráulica de trabalho e esquemas hidráulicos
- Hidráulica de translação
- Componentes hidráulicos e cilindro ERC
- Direção e sistema de freios
- Sistema elétrico e esquemas de circuito
- Caixa de translação, eixos, pneus e material rodante
- Estruturas, estabilizadores e engate rápido hidráulico
- Cabine elevável, aquecimento e ar-condicionado
- Lubrificação central, giro, opcionais e diagnóstico
Por que vale a pena
- Valores de fábrica para teste e regulagem de rotações, pressões primárias e secundárias e Powertest, com os pontos de medição de cada bomba.
- Sequências de remoção, instalação e ajuste dos componentes hidráulicos, do redutor de giro SAT 450 e da caixa de translação FAT 550, com torques de aperto.
- Diagnóstico de falhas pelo software Sculi e pelas centrais Master 4 e Master 5, incluindo reset, endereçamento CAN e atualização de software.
- Procedimentos de nivelamento e programação dos conjuntos de rodas e de verificação do material rodante conforme a versão da máquina.
Para quem é
Indicado para oficinas e mecânicos de campo que atendem pátios de sucata, portos, terminais de granéis e operações florestais com o LH150, além de frotistas e locadoras que precisam dos valores de fábrica para regular e reparar a máquina.
Perguntas frequentes
Serve para o LH150 C e para o LH150 M?
Sim. O manual atende o LH150 C-1231 a partir do nº de série 71201 e o LH150 M-1230 a partir do nº 86329, ambos Tier 4f; quando um procedimento vale só para uma versão, isso vem indicado.
Está em português?
Não. O conteúdo está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas hidráulicos?
Sim. Há esquemas hidráulicos do LH150 M e do LH150 C, além de esquemas da garra rotativa, do ventilador reversível e do acionamento do gerador.
Como recebo o arquivo?
O PDF é liberado para download logo após a aprovação do pagamento. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
