Com 2.239 páginas em inglês, o Manual de Serviço Liebherr LH60 é o documento técnico oficial em PDF para o manipulador de materiais LH60 nas três execuções — LH60 M de pneus, LH60 M Timber para madeira e LH60 C de esteiras —, todas da Liebherr Hydraulikbagger de Kirchdorf/Iller. O conteúdo vai dos dados técnicos e da manutenção por versão até o motor D936 A7 com filtro de partículas, a hidráulica com bombas DPVP 165 e bloco M8, o cilindro de recuperação de energia ERC, a transmissão W1650-2M, os eixos LT 91 e LT 102, o material rodante, a cabine elevável e o diagnóstico eletrônico.
Edição de 09/2012 com atualização de 08/2017 para os tipos LH60 M-1204 (a partir do nº 56721), LH60 M Timber-1222 (a partir do nº 57051) e LH60 C-1212, com motor D936 A7 de classe de emissão IIIB: 180 kW (244 HP) a 1.700 rpm no LH60 M e 200 kW (272 HP) a 1.800 rpm no Timber.
Destaques deste material
- LH60 M com lança industrial de 9,5 m, braço de 6 m e garra seletora: peso operacional de 58,8 a 60,55 t e duas bombas DPVP 165 de 2 x 290 l/min.

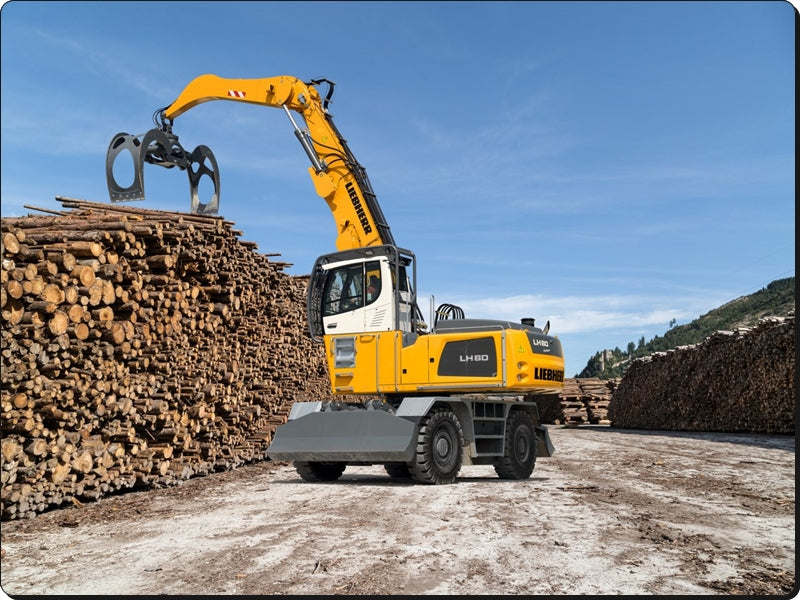

- LH60 M Timber com lança de 7 m, garra para toras GMH 50 e lâmina de apoio: 45,3 t e bombas de 2 x 307 l/min.
- Procedimentos de regulagem para cada versão a partir dos índices de software 009 e 023, com valores nominais e pontos de medição.
- Cilindro de recuperação de energia (ERC), acumuladores, cilindro diferencial e juntas rotativas de 6 e 9 vias, com ferramentas especiais próprias.
- Transmissão W1650-2M, redutor de translação série P(r), motores de translação FMV e A6V e eixos LT 91, LT 102 e D 102.

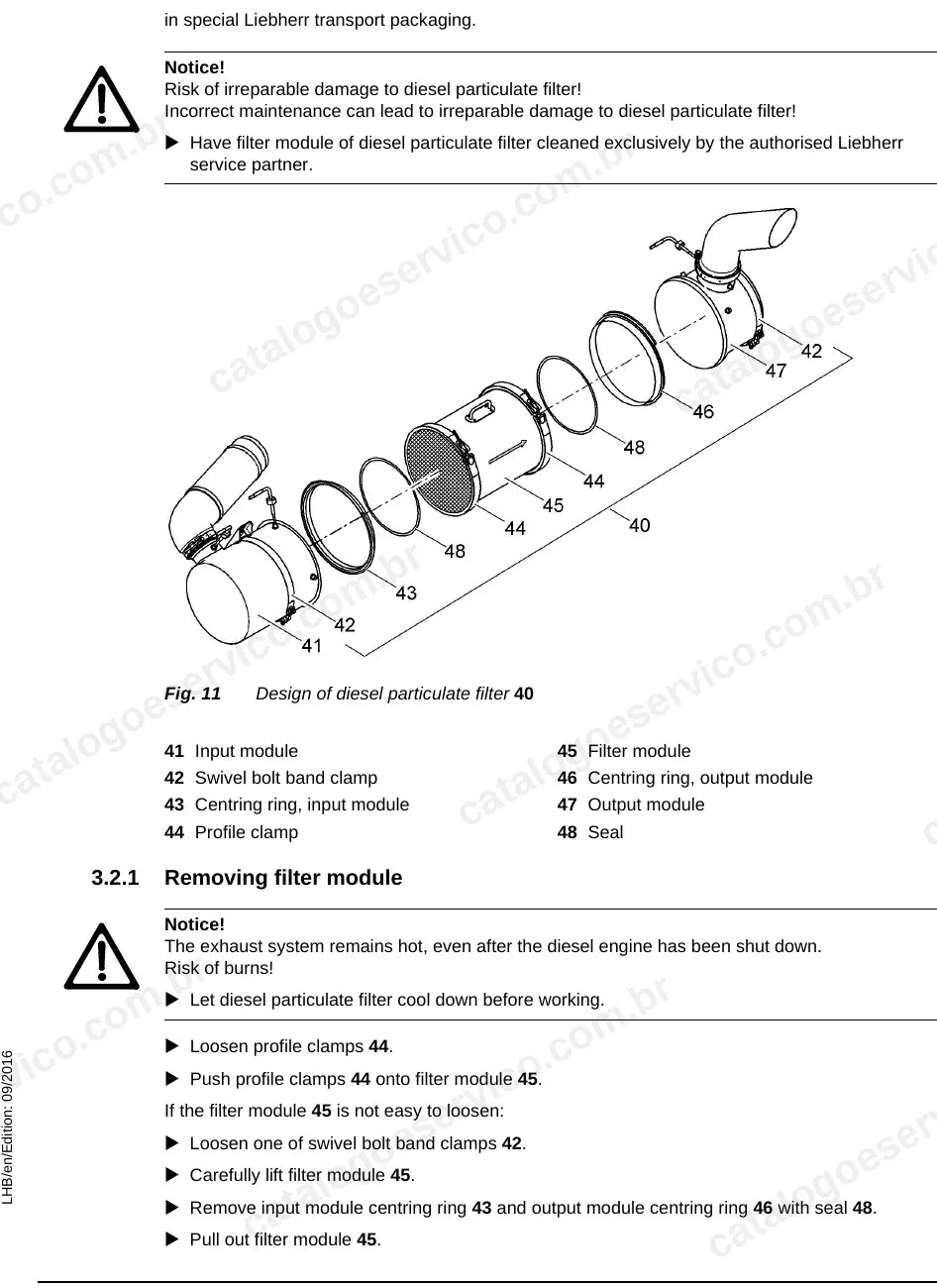

- Filtro de partículas diesel Liebherr, com instruções de manutenção e de manuseio na embalagem de transporte.
O que este manual cobre
- Introdução, segurança, torques e ferramentas especiais
- Dados técnicos do LH60 M, LH60 M Timber e LH60 C
- Manutenção por versão e procedimentos de regulagem por software
- Motor D936 A7, filtro de ar, acoplamento e filtro de partículas
- Arrefecimento e ventilador reversível
- Sistema hidráulico e listas de componentes dos esquemas

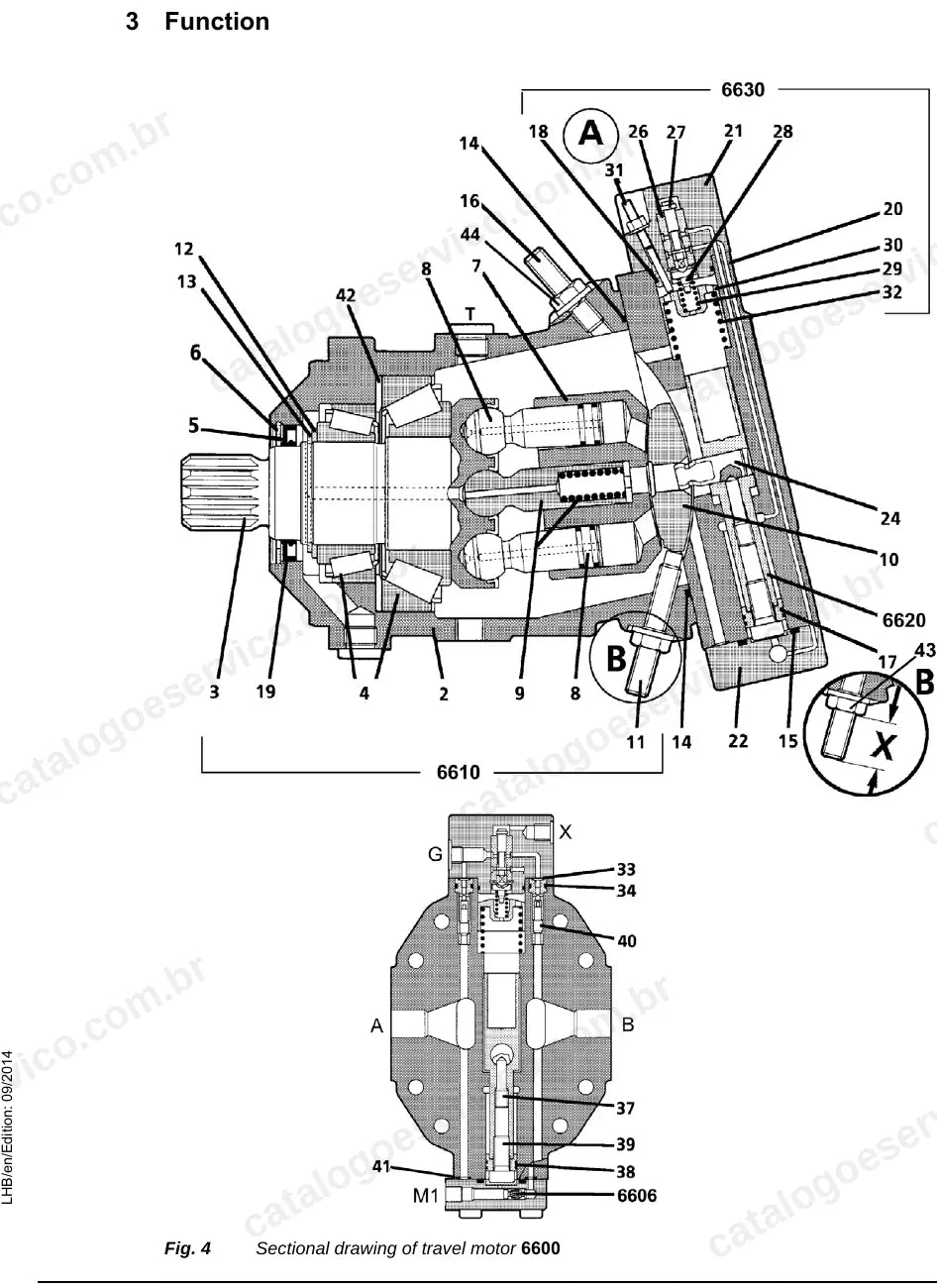

- Motores de translação FMV e A6V

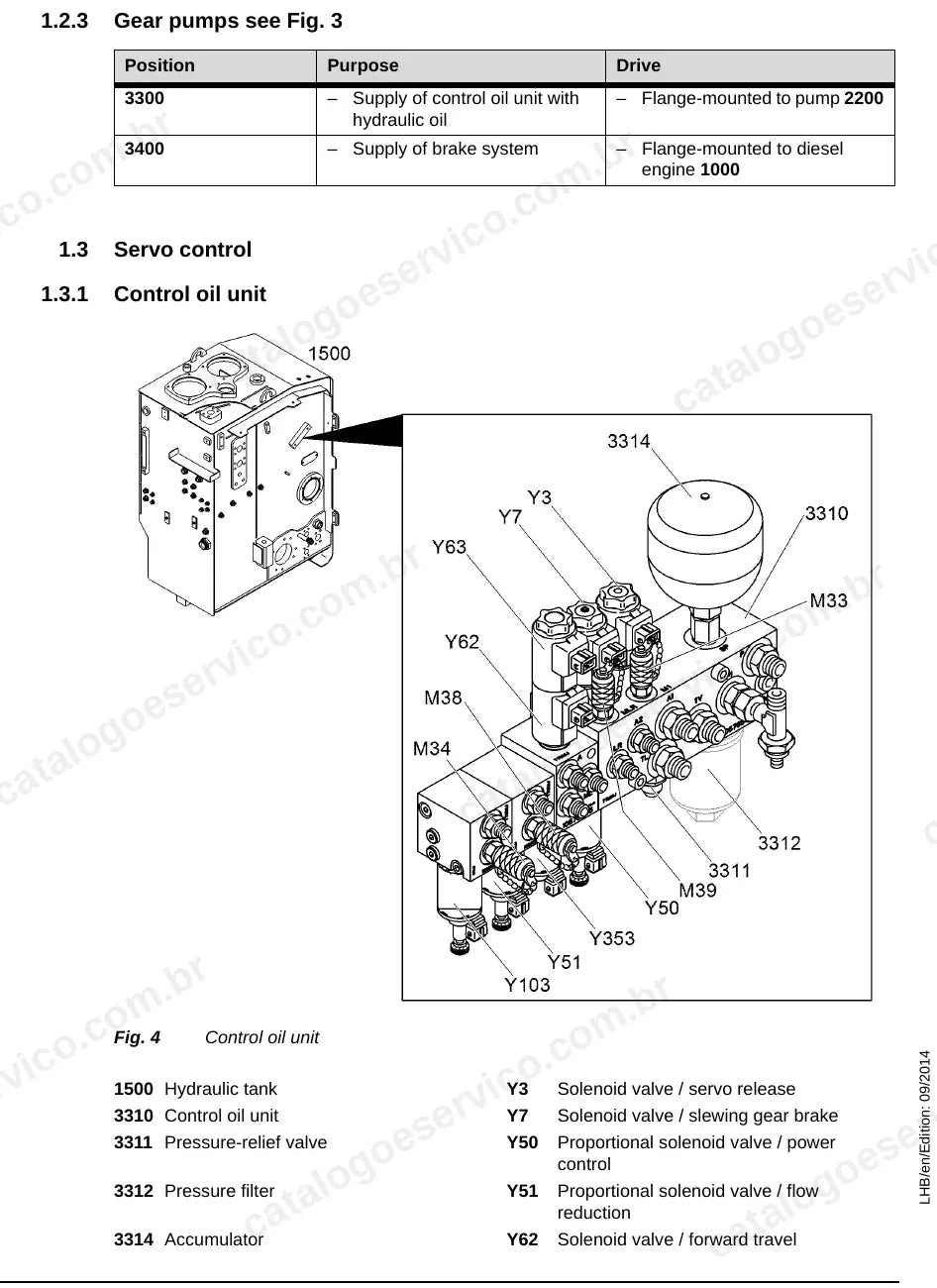

- Componentes hidráulicos: DPVP 165, A4VG, bloco M8, ERC e acumuladores
- Direção hidráulica, joystick e direção nas quatro rodas
- Freios hidráulicos e bloco compacto
- Sistema elétrico, esquemas de circuito e diagnóstico de falhas
- Transmissão W1650-2M, redutores, eixos e material rodante
- Estabilizadores, lâmina de apoio, limitador de altura e engate rápido
- Cabine elevável e ar-condicionado
- Lubrificação central e giro
- Opcionais, circuito de alta pressão AHS-11 e software de serviço
Por que vale a pena
- Valores de fábrica para testar e regular pressões, rotações e o sistema ERC de cada versão do LH60.
- Remoção, instalação e ajuste da transmissão, dos eixos, do redutor de giro e das bombas, com torques e ferramentas especiais.
- Diagnóstico pelo menu de informações das entradas e saídas elétricas, editor Sculi, reset do módulo mestre e endereçamento CAN.
- Limites de desgaste e procedimentos de corrente, tensionador, roda-guia e roletes da versão de esteiras.
Para quem é
Pensado para oficinas e técnicos de campo que atendem manipuladores LH60 em portos, sucatas e serrarias, e para frotistas e locadoras que precisam manter a máquina regulada conforme os dados Liebherr.
Perguntas frequentes
O manual serve para o LH60 Timber?
Sim. O LH60 M Timber (tipo 1222) tem dados técnicos, plano de manutenção e procedimentos de regulagem próprios, ao lado do LH60 M e do LH60 C.
Está em português?
Não. O conteúdo está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem informações sobre o sistema ERC?
Sim. Há seção do cilindro de recuperação de energia (ERC), com ferramentas especiais e instruções de conservação de cilindros hidráulicos.
Como recebo o arquivo?
O PDF fica disponível para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
