O Manual de Serviço Liebherr LH26 EC / LH26 EM é o documento técnico oficial em PDF, com 1.880 páginas em inglês, dos manipuladores de materiais com acionamento elétrico fabricados pela Liebherr-Hydraulikbagger em Kirchdorf. Organizado em 20 grupos principais, cobre manutenção e regulagens, motor elétrico trifásico, arrefecimento, hidráulica de trabalho LSC, translação, componentes hidráulicos, direção, freios, sistema elétrico, transmissão, eixos e esteiras, equipamento de trabalho, cabine elevável, lubrificação, giro, opcionais e diagnóstico.
Um só livro para as duas versões elétricas do LH 26: a LH 26 EC-1672, de esteiras, a partir da série 83831, e a LH 26 EM-1799, de pneus, a partir da série 110702 — com listas de regulagem separadas para cada uma, motor principal trifásico assíncrono no lugar do diesel e capítulos de conexão da máquina à rede e da área de trabalho do eletricista certificado.
Destaques deste material
- Listas de regulagem próprias da LH26 EM e da LH26 EC, guiadas pelo menu Wizard: servo, bomba, válvula de segurança da bomba a 400 bar e Powertest com 129 kW.
- Pressões secundárias de 380 bar nos cilindros de elevação, braço e garra, 375 bar na translação e circuito de média pressão de 150 bar.
- Na LH26 EM, velocidade de translação de 7 km/h em 1ª marcha e 20,5 km/h em 2ª, transmissão 2 HL 270/290 e eixos MS-E/MT-E 3070.
- Na LH26 EC, redutores de translação FAT 325/355, limites de desgaste de corrente, roletes e roda guia.
- Bloco de comando LSC (load sensing), bomba variável DPVO, motores de translação DMVA e CMVE e válvulas de segurança contra ruptura de mangueira.
- Diagnóstico com Sculi, endereçamento CAN, reset das centrais Master 4 e Master 5, LiDAT e câmeras.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Manutenção e listas de regulagem
- Grupo motriz: motor elétrico principal e auxiliar
- Sistema de arrefecimento e ventilador reversível
- Hidráulica de trabalho LSC e esquemas hidráulicos
- Hidráulica de translação
- Componentes hidráulicos
- Direção e sistema de freios
- Sistema elétrico e esquemas no LIDOS
- Transmissão, redutores de translação, eixos e esteiras
- Estrutura metálica e equipamento de trabalho
- Cabine elevável, aquecimento e ar-condicionado
- Lubrificação central e giro
- Opcionais e diagnóstico
Por que vale a pena
- Valores nominais, pontos de medição e locais de ajuste para cada etapa da regulagem hidráulica das duas versões.

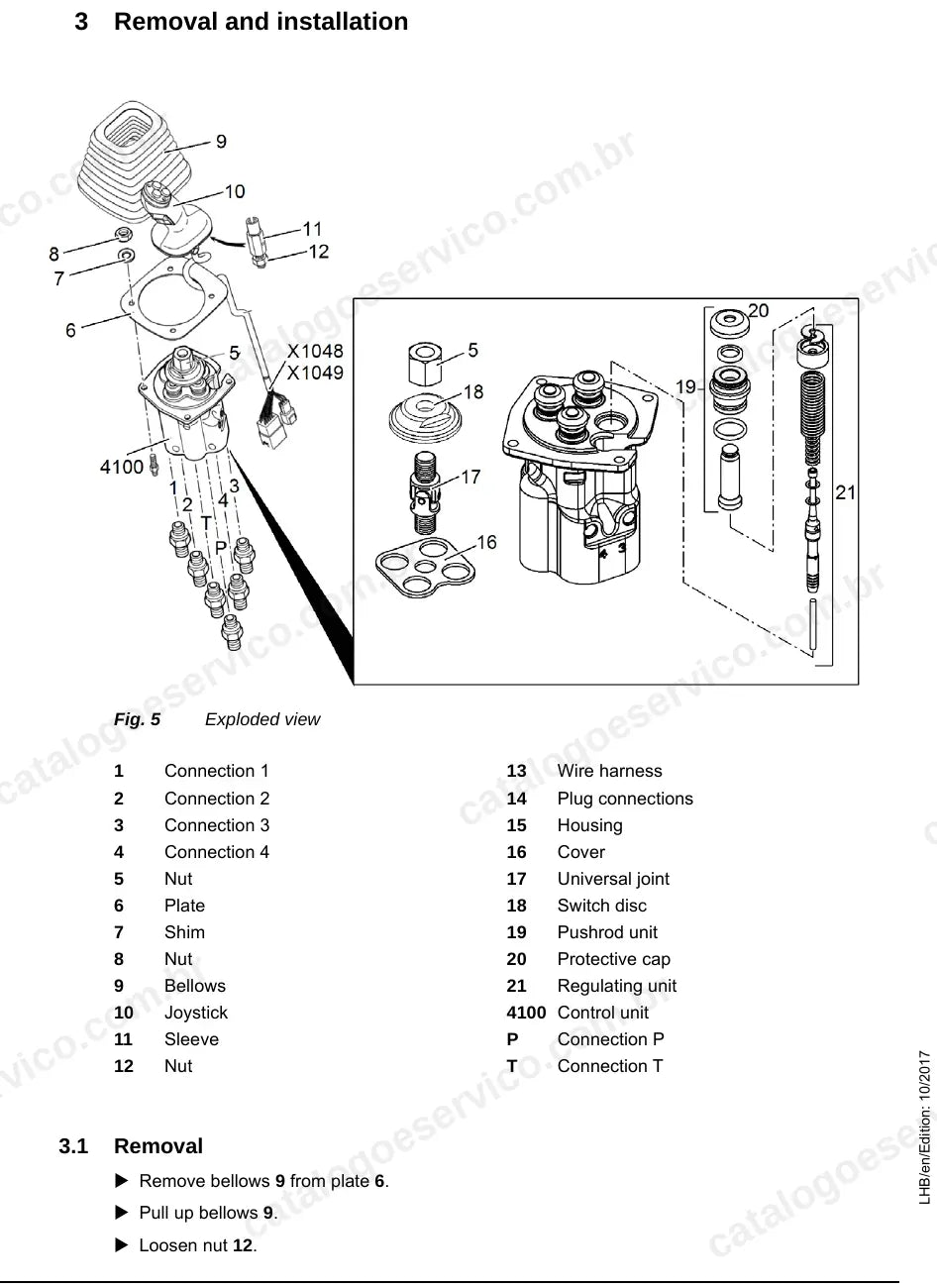

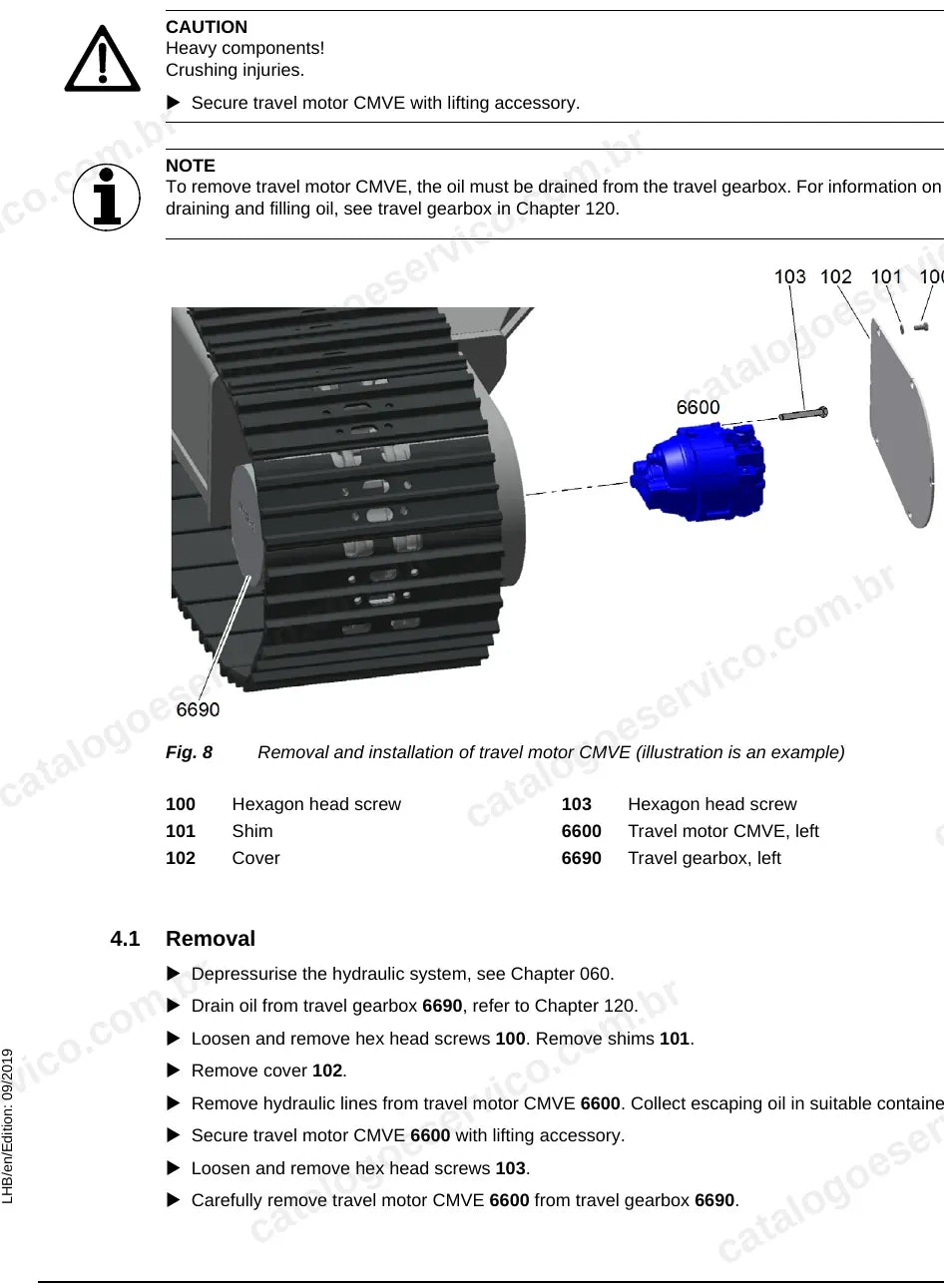

- Remoção e instalação de motores de translação, comandos piloto, joysticks, blocos de comando e cilindros, com torques de aperto.

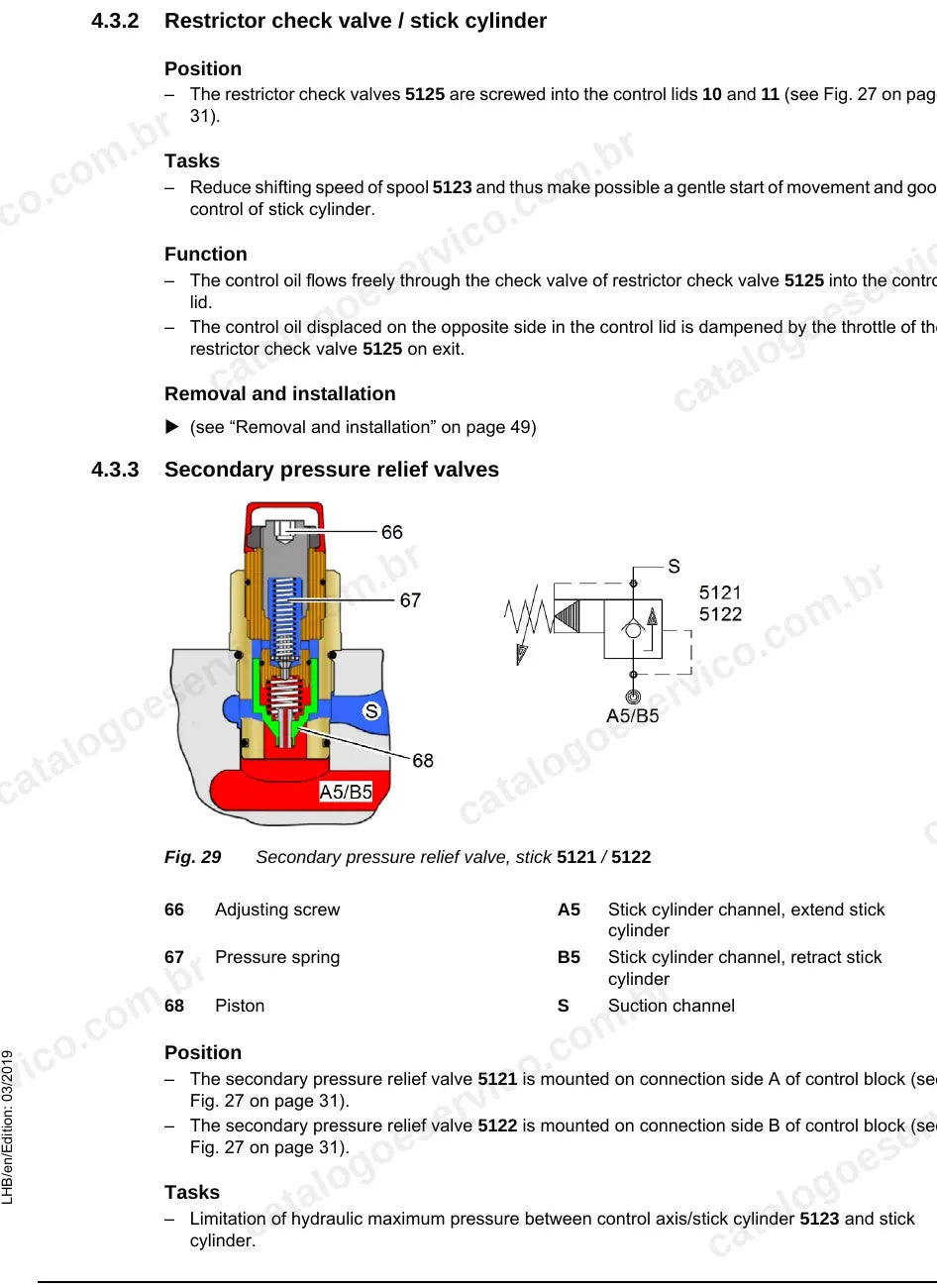

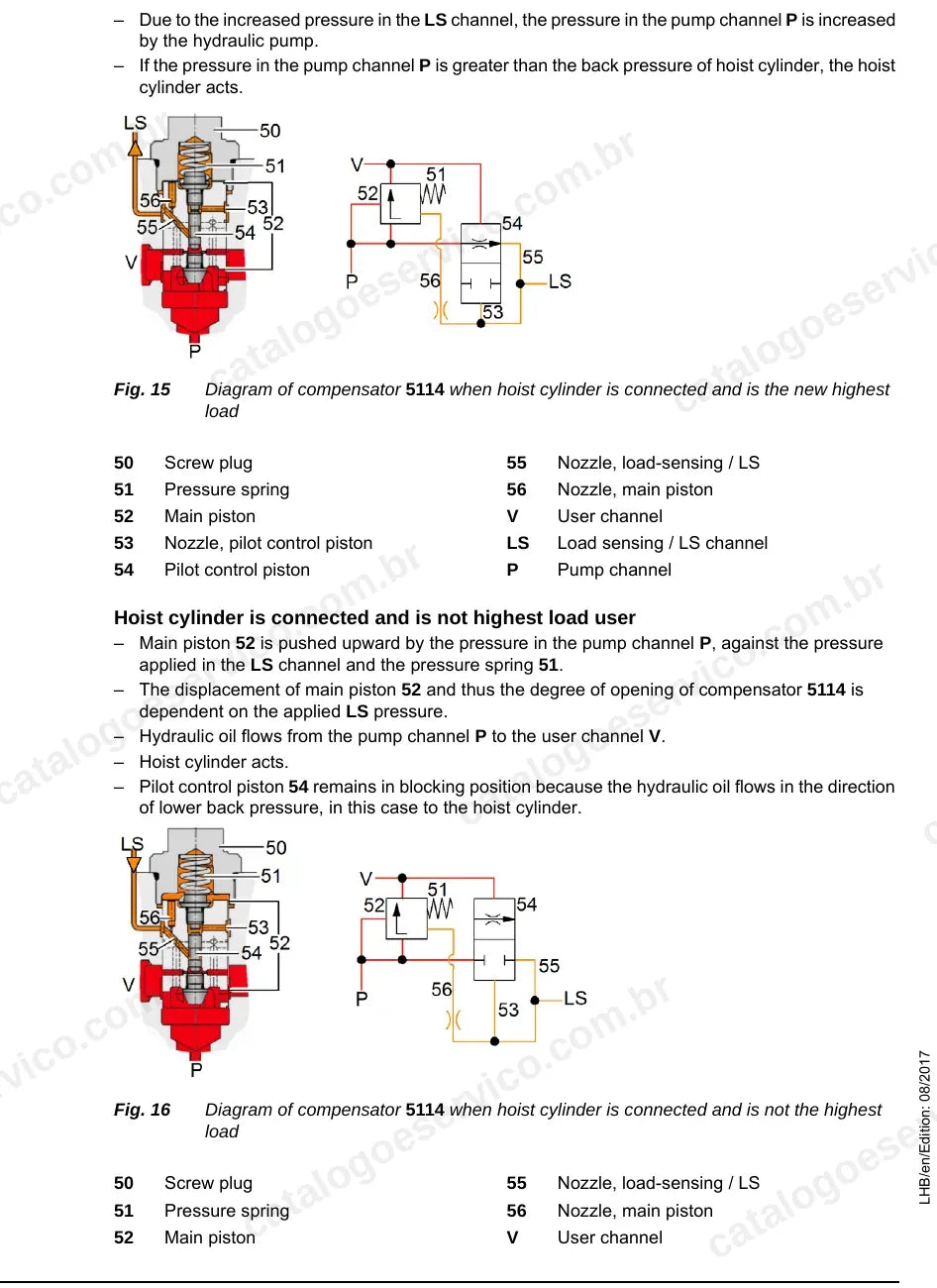

- Descrição de funcionamento do bloco LSC, compensadores e válvulas secundárias, base para diagnosticar falhas na hidráulica.
- Rotinas de diagnóstico eletrônico, atualização de software e reset das centrais pelo Sculi.
Para quem é
Para equipes de manutenção de portos, pátios de sucata, reciclagem e terminais que operam o LH 26 elétrico, mecânicos de campo e eletricistas certificados que precisam dos valores de fábrica para regular e reparar o manipulador.
Perguntas frequentes
Serve para as duas versões?
Sim. Cobre a LH 26 EC-1672 (esteiras) a partir da série 83831 e a LH 26 EM-1799 (pneus) a partir da série 110702, com indicação de qual seção vale para cada uma.
Está em português?
Não. O manual está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem esquemas hidráulicos e elétricos?
Sim. Traz esquemas hidráulicos da linha LH22-LH26, código de cores dos esquemas e esquemas elétricos da plataforma do operador e da superestrutura.
Como recebo o arquivo?
O arquivo em PDF é liberado para download assim que o pagamento é aprovado. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
