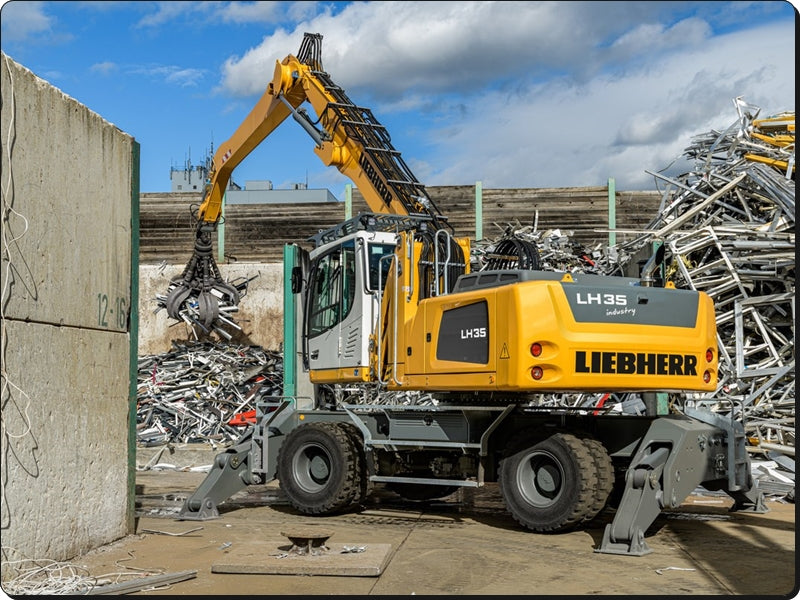

O Manual de Serviço Liebherr LH22–LH35 M/C/T reúne, em 2.365 páginas em inglês, a documentação técnica oficial em PDF dos manipuladores de materiais da geração Stage IIIB fabricados pela Liebherr Hydraulikbagger em Kirchdorf/Iller. São oito tipos — de pneus, de esteiras e Timber — com dados técnicos por modelo, plano de inspeção e manutenção, motores D834 e D934 com filtro de partículas, hidráulica, direção, freios, transmissão, eixos, cabine com elevação hidráulica, giro e software de serviço.
A edição de 01/2013, atualizada em 01/2017, cobre a geração anterior ao Tier 4f: LH22-1197, LH24-1198, LH26-1199, LH30-1200, LH35-1201, LH35 Timber-1220, LH22 C-1209 e LH30 C-1210, com motores D834 A7 de 100 a 110 kW nos LH22–LH26 e D934 A7 de 129 a 140 kW nos LH30–LH35, sempre com filtro de partículas diesel Liebherr.
Destaques deste material
- Dados técnicos separados por modelo: o LH22 M (a partir do nº 60740) pesa de 22,5 a 22,9 t, com D834 A7 de 100 kW, 700 Nm e bomba DPVO 165 de 300 l/min a 350 bar.
- LH30 M e LH35 M/Timber com motor D934 A7 de 129 kW (175 PS) e 140 kW (190 PS), 770 Nm e bomba dupla DPVP 108 de 2 x 215 l/min.
- Plano de inspeção e manutenção, quantidades de abastecimento, coleta de óleo para análise e orientações para as tarefas de verificação e ajuste.
- Filtro de partículas diesel Liebherr para LH22–LH26 e para LH30–LH35, além de sistema de escape, acoplamento e caixa de distribuição das bombas.
- Transmissão 2 HL 270/290 com bloco HBGV, redutor FAT 325/355 e eixos MS-E/MT-E 3070, MS-E/MT-E 3050/3060, LT 71/81 e D 71/81, com verificação de desgaste do mancal do eixo oscilante.
- Listas de componentes dos esquemas hidráulicos de cada versão, incluindo o LH22 C de esteiras.
O que este manual cobre
- Introdução, segurança, torques de conexões e ferramentas especiais
- Dados técnicos por modelo
- Lubrificantes, abastecimentos e plano de inspeção e manutenção

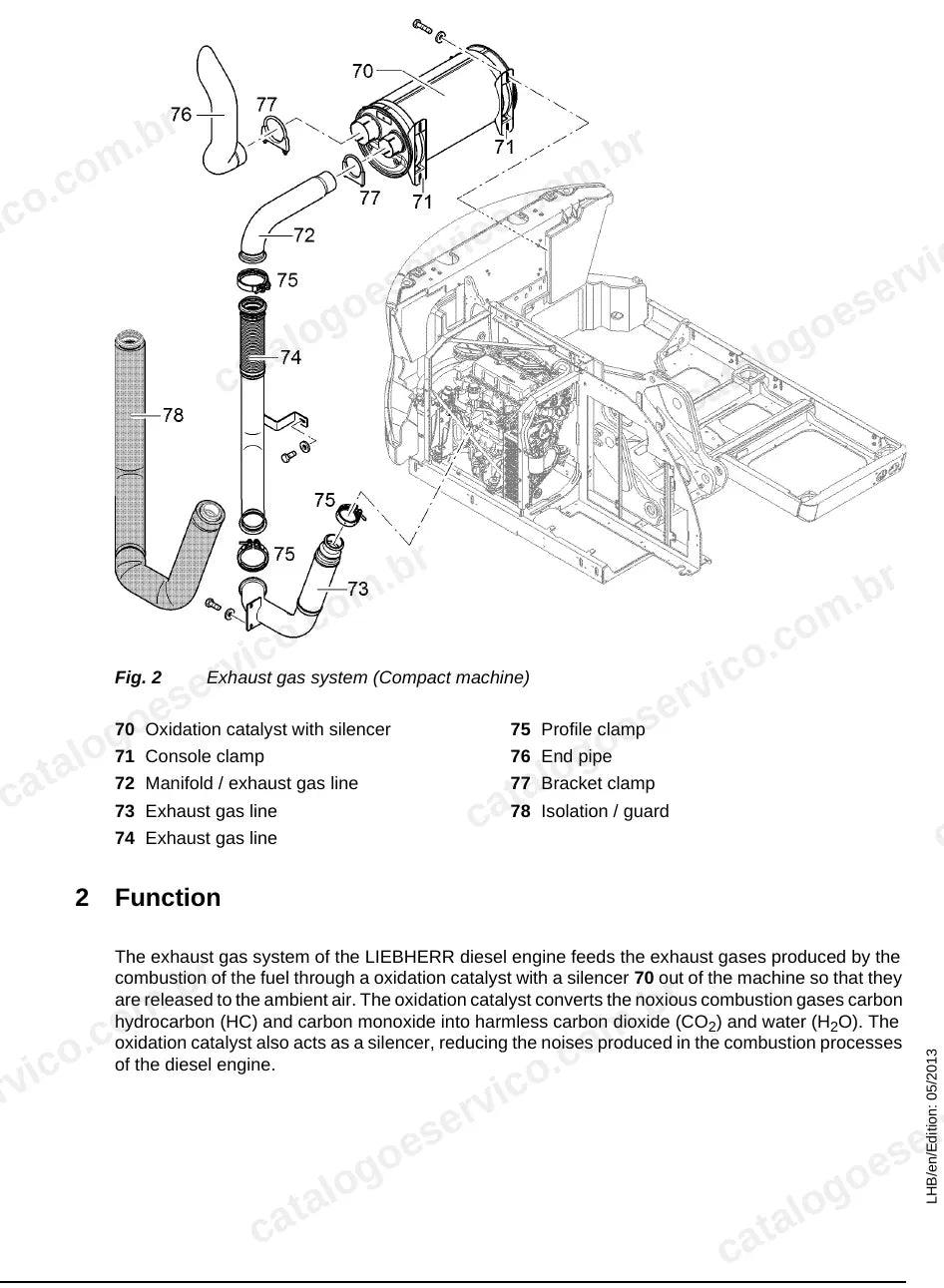

- Motor diesel D834/D934, escape e filtro de partículas

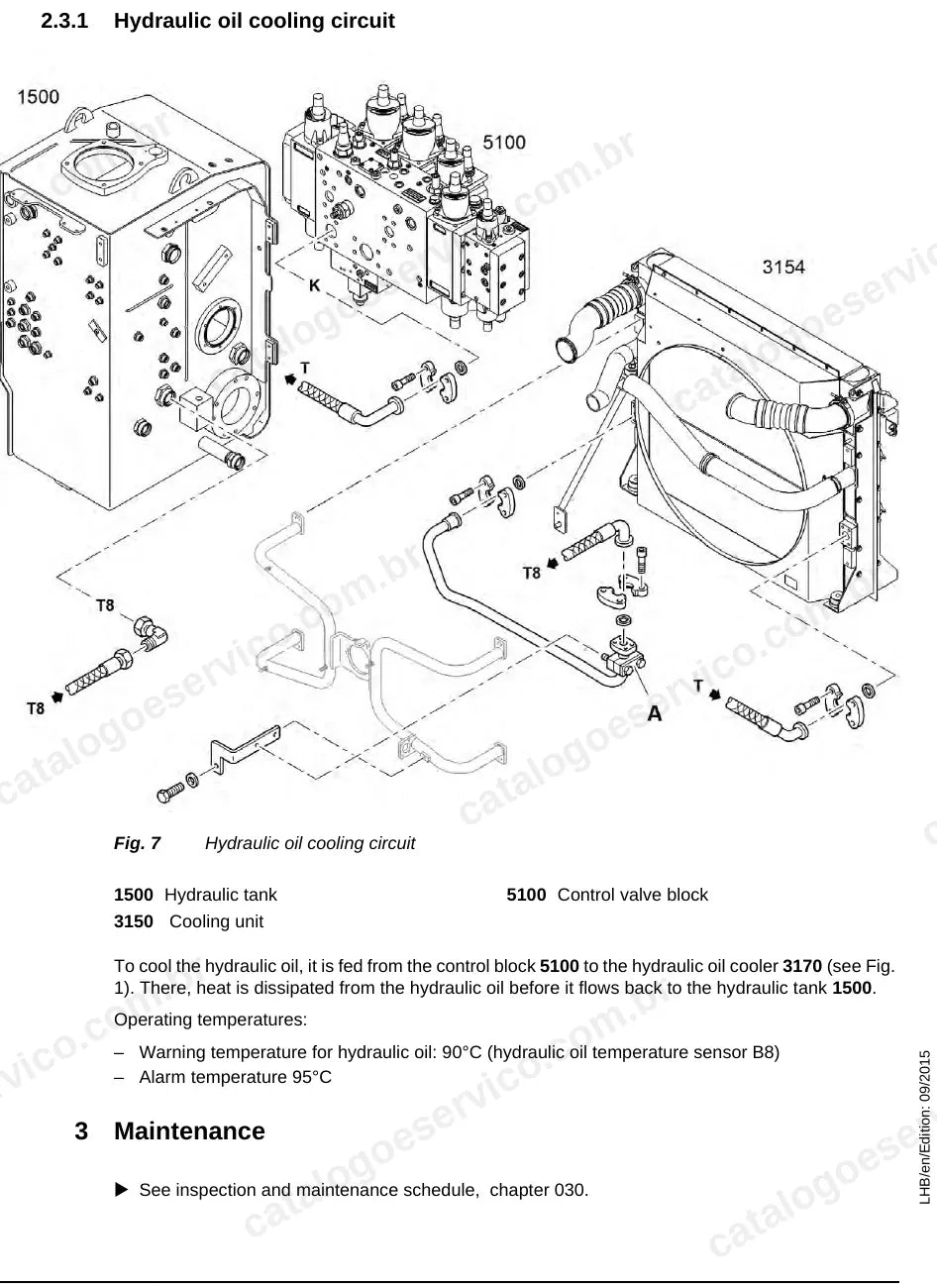

- Arrefecimento e controle do ventilador

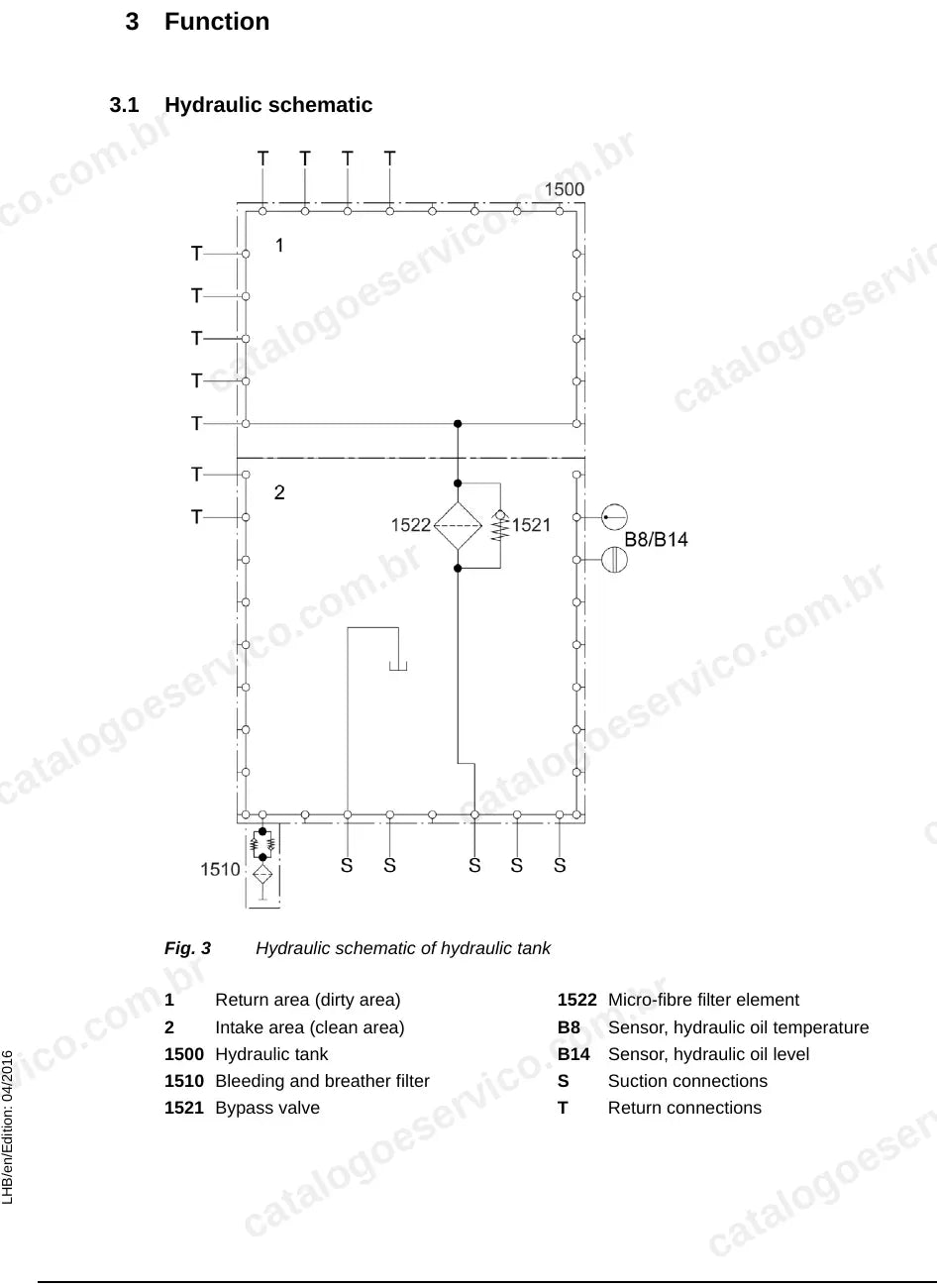

- Sistema hidráulico e listas de componentes dos esquemas
- Componentes hidráulicos: bombas DPVO e DPVP, unidade de óleo de comando e acumuladores
- Direção hidráulica, joystick e direção nas quatro rodas

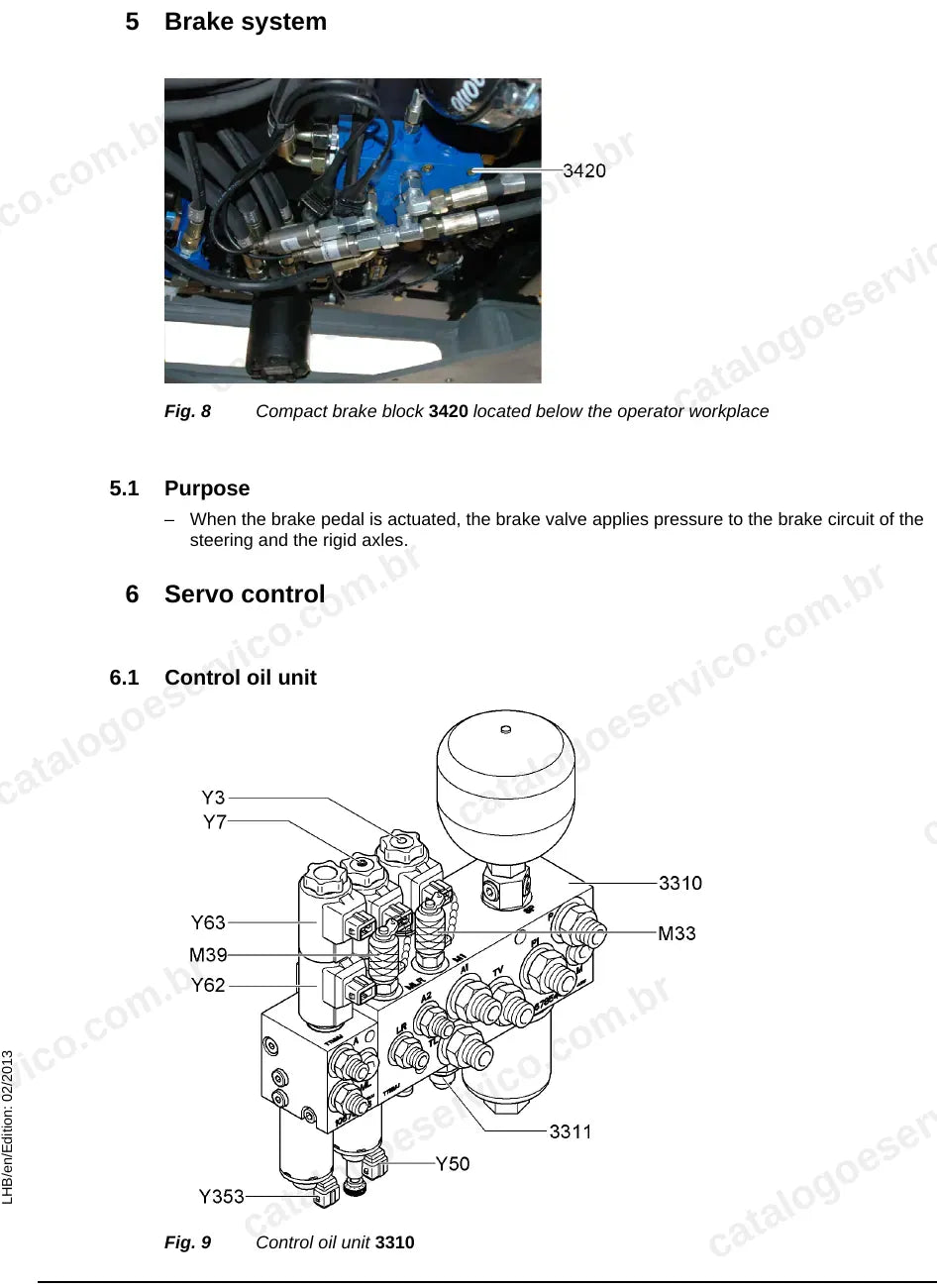

- Freios hidráulicos e bloco compacto de freio
- Sistema elétrico da máquina base e do posto do operador
- Transmissão, redutor de translação, pneus e eixos
- Lâmina, estabilizadores, limitador de altura e engate rápido
- Cabine com elevação hidráulica e ar-condicionado
- Lubrificação central e mecanismo de giro
- Software de serviço, registrador de dados e opcionais (LiDAT, Likufix, pré-aquecimentos)
Por que vale a pena
- Valores de fábrica de pressões, rotações e vazões para testar e regular a hidráulica de cada modelo.
- Desmontagem, instalação e ajuste de bombas, transmissão, eixos e mecanismo de giro, com torques de aperto.
- Diagnóstico com o editor de variáveis Sculi, o assistente de verificação e ajuste e o registrador de dados.
- Manutenção do filtro de partículas diesel e dos componentes do motor conforme a sequência Liebherr.
Para quem é
Recomendado para oficinas, mecânicos de campo e frotistas que mantêm manipuladores LH da geração Stage IIIB em operação em sucatas, reciclagem, portos e pátios florestais, e que precisam dos valores corretos para cada tamanho da linha.
Perguntas frequentes
Serve para o meu LH Tier 4f?
Este manual é da geração Stage IIIB (tipos 1197 a 1201, 1209, 1210 e 1220). Os modelos Tier 4f têm números de tipo diferentes e manual próprio.
Está em português?
Não. O conteúdo está em inglês técnico, no padrão da documentação de serviço Liebherr.
Tem dados técnicos de cada modelo?
Sim. Há uma seção de dados técnicos para LH22 M, LH24 M, LH26 M, LH30 M/LH35 M/T, LH22 C e LH30 C, com peso, dimensões, motor e bomba.
Como recebo o arquivo?
O PDF é liberado para download depois da aprovação do pagamento. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
