Documento técnico oficial em PDF, o Manual de Serviço Liebherr LH40 / LH50 cobre em 2.678 páginas os manipuladores de materiais de médio porte da Liebherr Hydraulikbagger — LH40 M, LH40 C, LH50 M, LH50 C e LH50 M Timber. O livro organiza dados técnicos, planos de manutenção e procedimentos de regulagem por modelo e descreve o motor D934 A7 com filtro de partículas, as bombas DPVP 108, o bloco de comando M8, a translação, os eixos, o material rodante de esteiras, a cabine elevável, o giro e as funções de software.
Edição de 07/2013 atualizada em 05/2020 para os tipos LH40 M-1202 (a partir do nº 57049), LH50 M-1203 (51023), LH50 M Timber-1221 (57050), LH40 C-1211 (57048) e LH50 C-1223 (72690), da geração Stage IIIB / Tier 4i, com motor D934 A7 de 1.600 rpm nominais e cilindro de recuperação de energia ERC que eleva a potência de sistema a 226 kW no LH40 M e no LH50 M.
Destaques deste material
- LH40 M: 38,0 a 38,85 t com garra, motor D934 A7 de 140 kW (190 HP) e 1.100 Nm entre 1.000 e 1.400 rpm, duas bombas DPVP 108 de 225 l/min cada a 350 bar e bloco de comando M8.
- LH50 M Timber com 150 kW (204 HP) e LH50 M de 42,55 a 44,0 t, ambos com dados técnicos e plano de manutenção próprios.
- Procedimentos de regulagem por índice de software (a partir dos índices 009 e 023), com marcha lenta de 650 rpm, pressões primárias, freios, acumuladores e ventilador.
- Translação com motores DMVA, CMVE e FMV, válvula de freio de translação, transmissão 2 HL 270/290, redutor FAT 325/355 e eixos LT 71/81 e D 71/81.
- Material rodante das versões C: corrente, tensionador, roda-guia, roletes inferiores e superiores, com tabela de limites de desgaste.
- Funções de trabalho opcionais descritas uma a uma: soma de cilindros de elevação, retração do braço sem pressão, desligamento da extensão do braço, redução da pressão da garra e monitoramento dos estabilizadores.
O que este manual cobre
- Introdução, segurança, torques e ferramentas especiais
- Dados técnicos por modelo
- Manutenção por modelo e procedimentos de regulagem por software

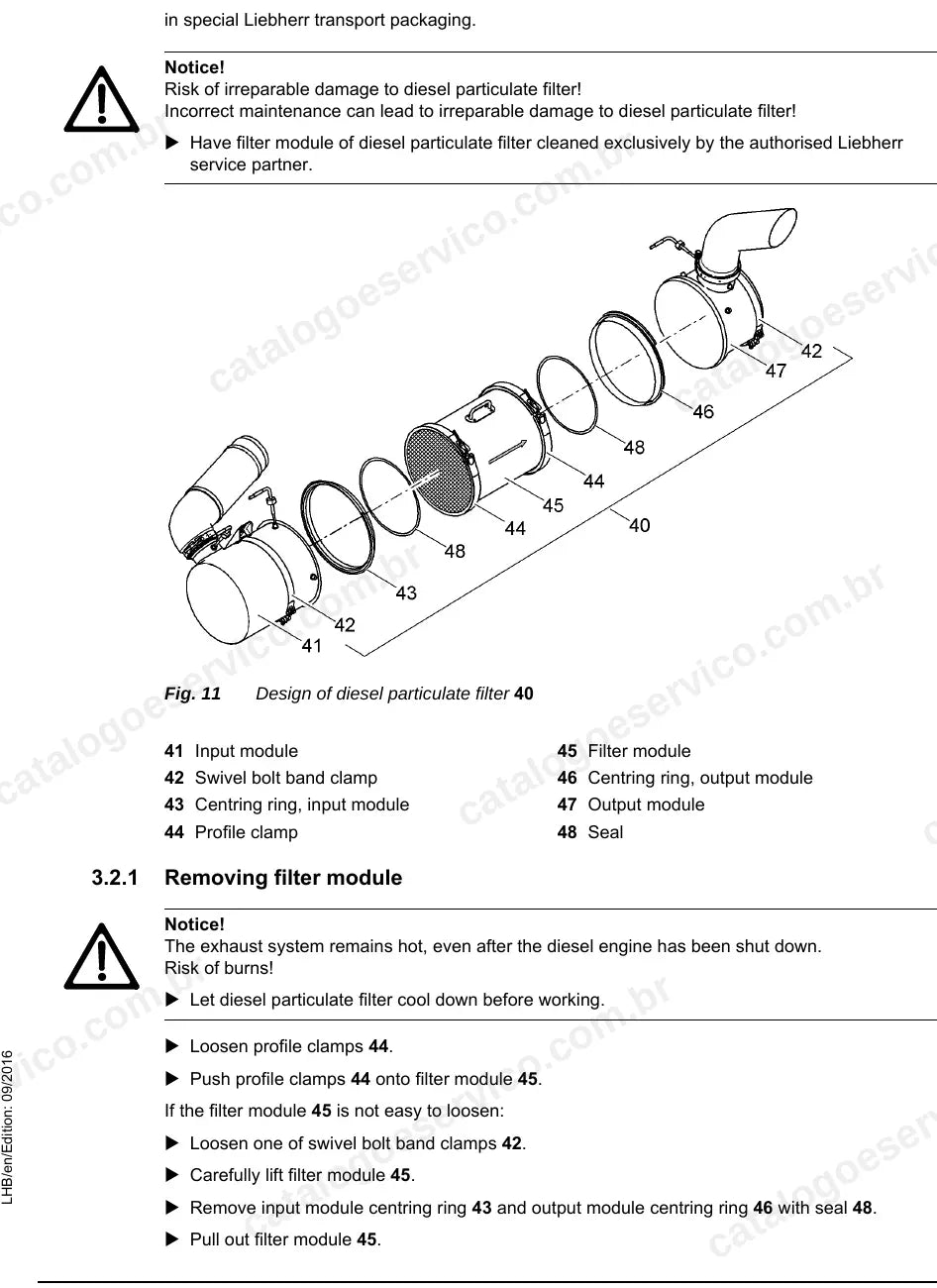

- Motor D934 A7, combustível, filtro de ar e filtro de partículas
- Arrefecimento e controle do ventilador reversível
- Sistema hidráulico e listas de componentes dos esquemas
- Motores e freio de translação

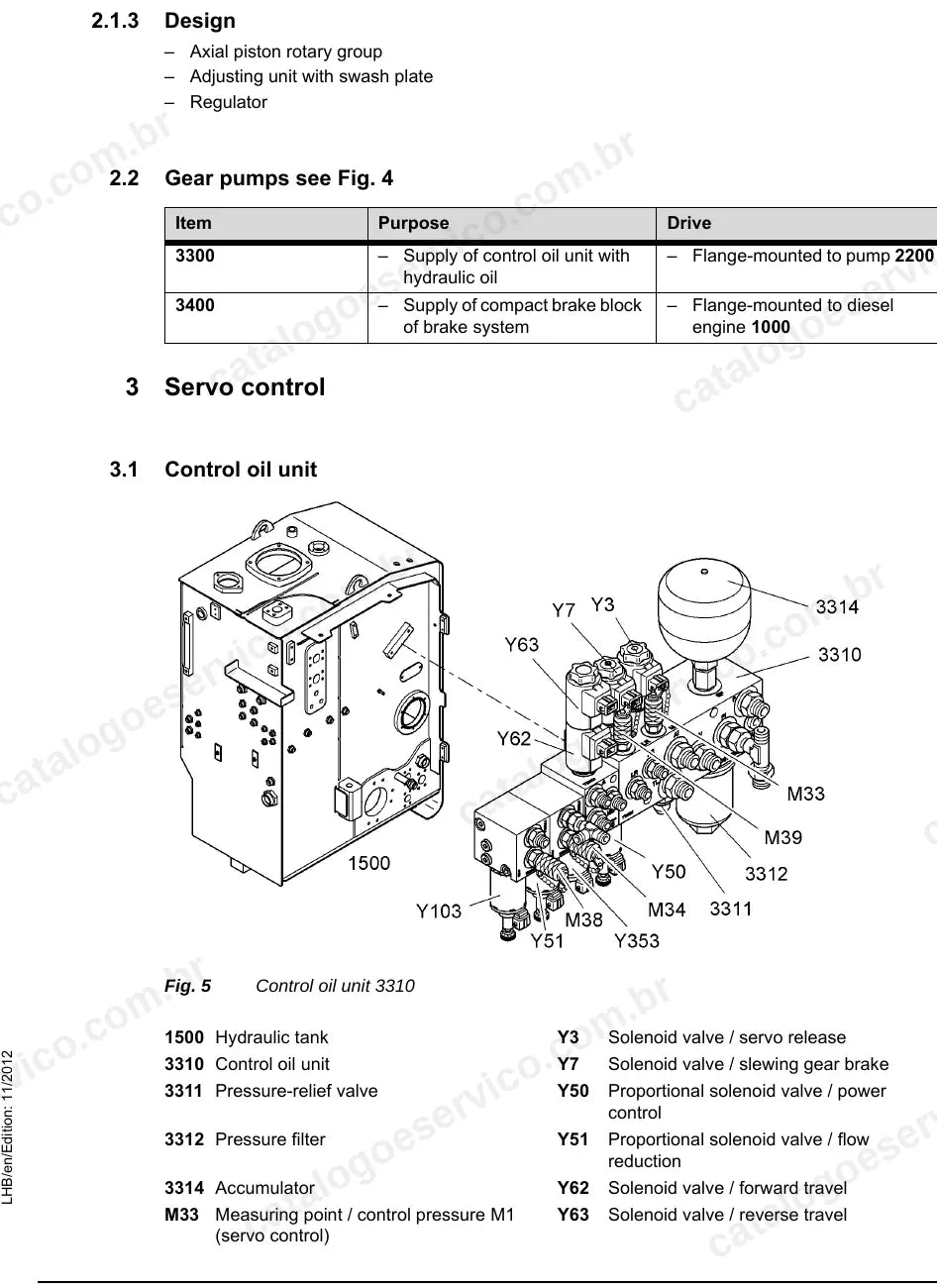

- Componentes hidráulicos: bombas DPVP 108 e A4VG, servocomandos e bloco M8
- Direção hidráulica, joystick e direção nas quatro rodas
- Freios hidráulicos
- Sistema elétrico, esquemas de circuito e falhas
- Transmissão, redutores, eixos e material rodante
- Estabilizadores, lâmina, limitador de altura e engate rápido
- Cabine elevável, aquecimento e ar-condicionado

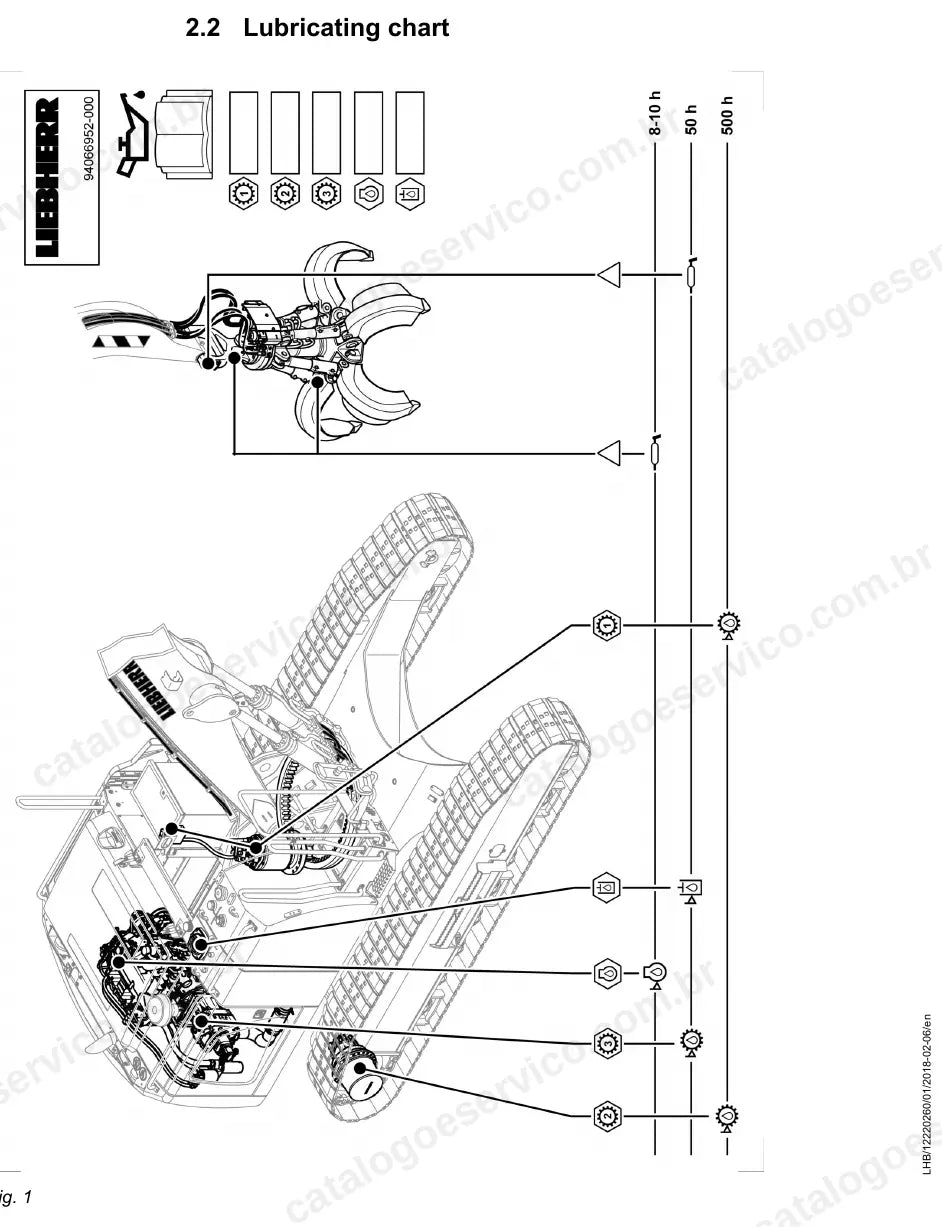

- Lubrificação central e giro
- Funções opcionais, LiDAT e diagnóstico (Master A178, CAN)
Por que vale a pena
- Procedimentos de regulagem com os valores de fábrica para cada tipo e índice de software, indicando o ponto de medição e a válvula de ajuste.
- Remoção, instalação e verificação de acoplamento, bombas, transmissão e redutores, com torques e medições de batimento.
- Diagnóstico pelo editor de variáveis Sculi, reset do módulo mestre, endereçamento CAN e lista de falhas do sistema elétrico.
- Critérios de desgaste do material rodante e instruções de solda de reparo nas estruturas de aço.
Para quem é
Destinado a oficinas, técnicos de campo e frotistas que operam LH40 e LH50 em sucatas, portos, terminais de reciclagem e pátios de madeira, e que precisam regular e reparar a máquina com os valores Liebherr de cada versão.
Perguntas frequentes
Quais versões o manual atende?
LH40 M (tipo 1202), LH50 M (1203), LH50 M Timber (1221), LH40 C (1211) e LH50 C (1223), com o número de série inicial de cada tipo indicado.
Está em português?
Não. O manual está em inglês técnico; o capítulo de manutenção do LH50 C está em alemão.
Tem dados técnicos de cada modelo?
Sim. Há seções de dados técnicos para LH40 M, LH50 M, LH50 M Timber e LH40 C, com peso, dimensões, motor, bombas e bloco de comando.
Como recebo o arquivo?
Depois da aprovação do pagamento, o PDF é liberado para download. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
