Sete tipos de manipulador em um único livro: o Manual de Serviço Liebherr LH22–LH35 M/C/T Tier 4f é o documento técnico oficial em PDF, com 2.355 páginas em inglês, para os manipuladores de materiais da Liebherr Hydraulikbagger de Kirchdorf/Iller nas versões de pneus (M), esteiras (C) e Timber para manuseio de madeira (LH35 M Timber). O conteúdo segue os grupos de serviço Liebherr, com dados técnicos, tarefas de verificação e regulagem por modelo, motores diesel de 4 cilindros com SCR, hidráulica de trabalho e de translação, direção, freios, transmissão, eixos, giro, cabine com ajuste hidráulico e diagnóstico.
Edição de 07/2015 atualizada em 07/2017 para a geração Tier 4f: LH22 M-1250 (a partir do nº 87688), LH24 M-1251 (86155), LH26 M-1252 (86156), LH30 M-1253 (73389), LH30 C-1526 (66520), LH35 M-1254 (75291) e LH35 M Timber-1473 (75433), com motor D924 A7-04 de 4,5 l nos LH22–LH26 e D934 A7-04 de 7,0 l nos LH30–LH35.
Destaques deste material
- Tarefas de verificação e regulagem separadas para cada um dos sete tipos, com rotações, pressão de servo, Powertest e valores de cada válvula secundária.
- No LH22 M, por exemplo: marcha lenta de 850 rpm, rotação máxima de 1.800 rpm, pressão primária de 400 bar, secundárias de 380 bar e velocidade de 20,5 km/h na 2ª marcha.
- Motores D924 A7-04 (4.485 cm³) e D934 A7-04 (7.000 cm³), ambos de 4 cilindros com common rail, catalisador DOC e redução catalítica seletiva, além dos sistemas SCRF e de fluido DEF.

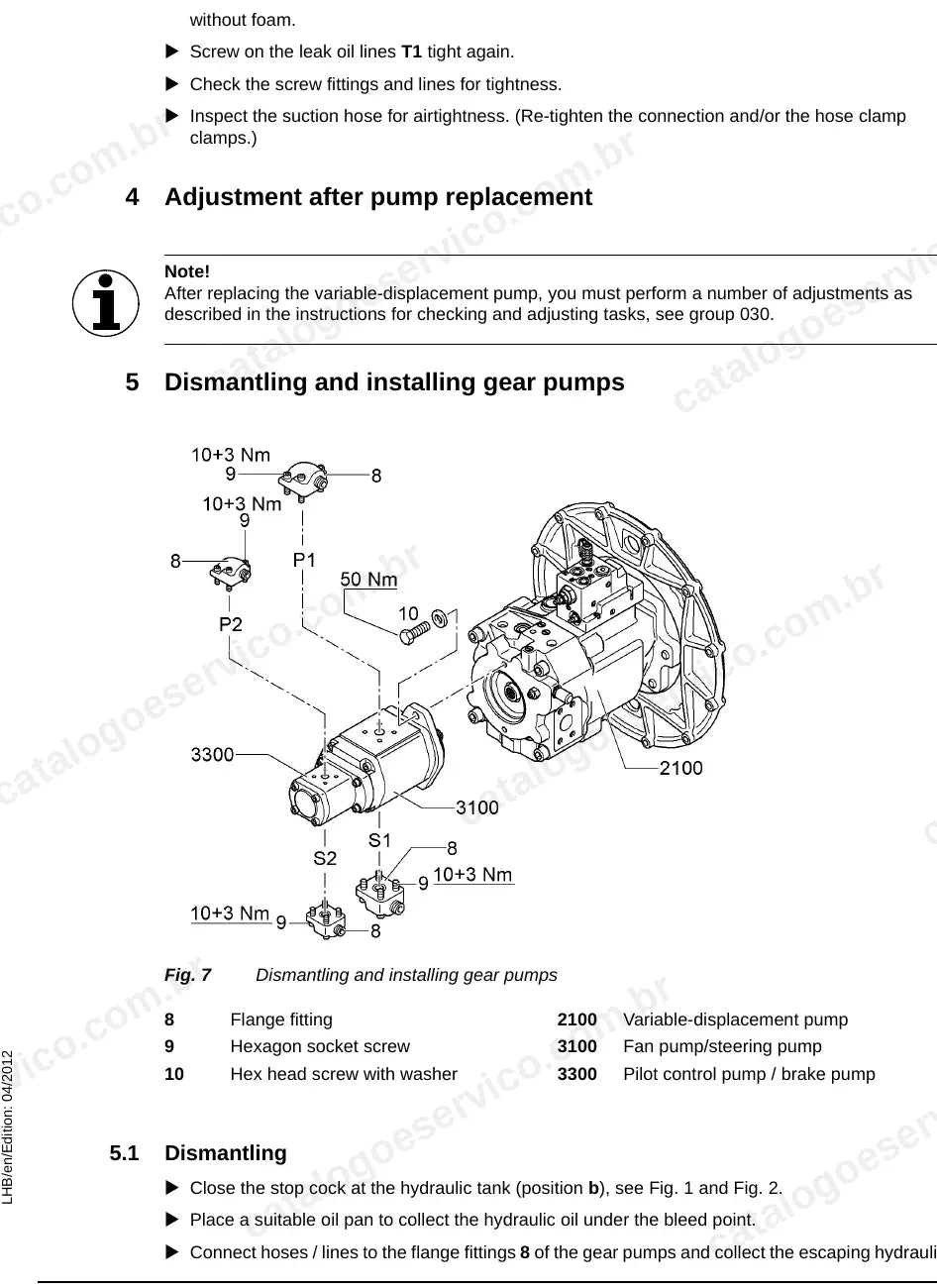

- Bombas DPVO, bomba dupla DPVP 108, bomba de giro A4VG e bomba do ventilador A10VO, com desmontagem, instalação e ajuste após a troca.
- Transmissão 2 HL 270/290, redutor de translação FAT 325/355, eixos MS-E 3070, MT-E 3070 e MS-E 3050/3060, direção nas quatro rodas e direção por joystick.
- Diagnóstico com LIDIA, assistente de teste e regulagem, editor de variáveis Sculi, verificação do SCR e atualização de software.
O que este manual cobre
- Introdução, segurança, ferramentas especiais e conservação
- Dados técnicos
- Manutenção e tarefas de verificação e regulagem por modelo
- Grupo motriz: motores D924/D934, SCR, SCRF e combustível
- Arrefecimento e ventilador reversível

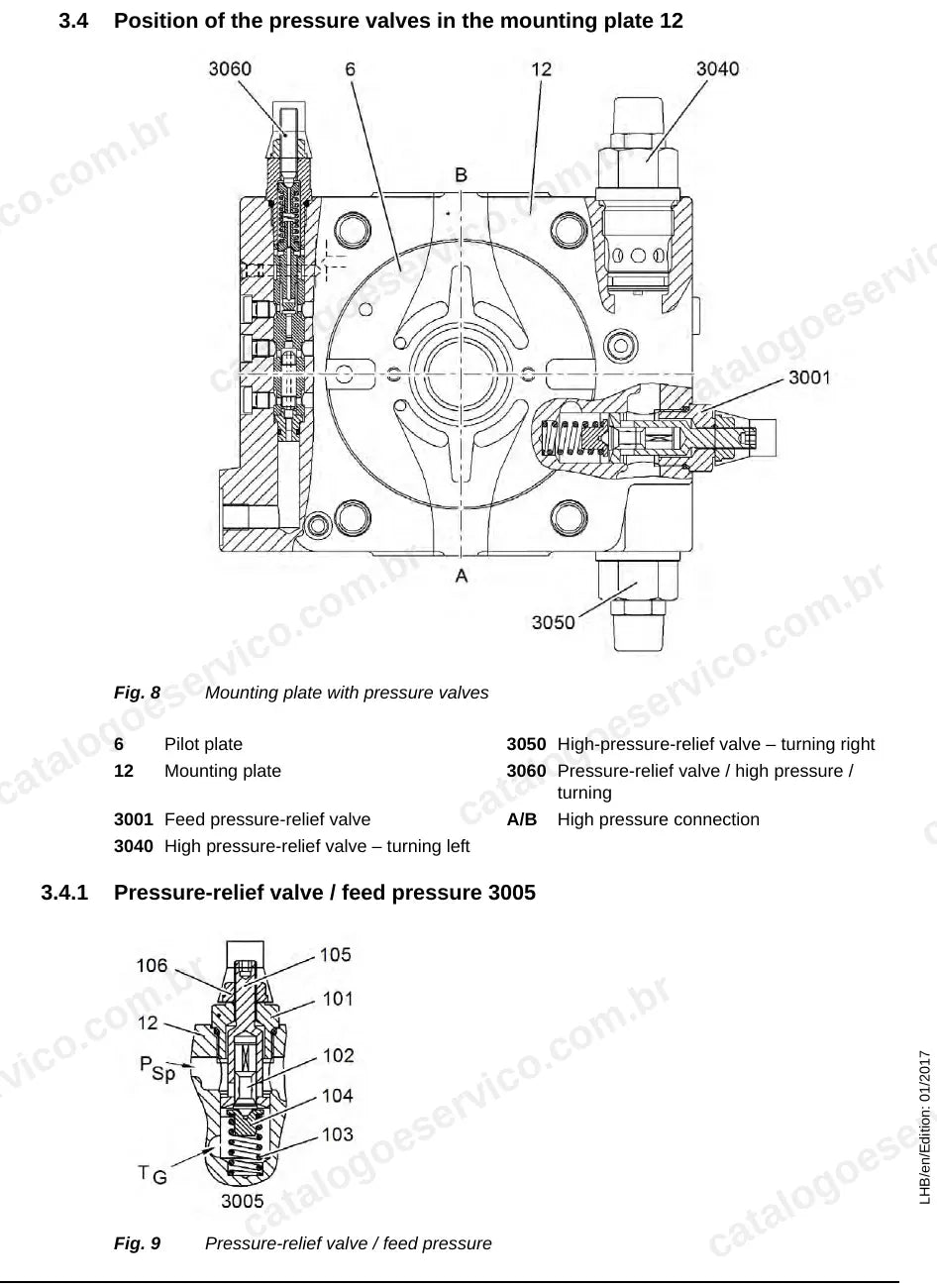

- Hidráulica de trabalho e esquemas hidráulicos

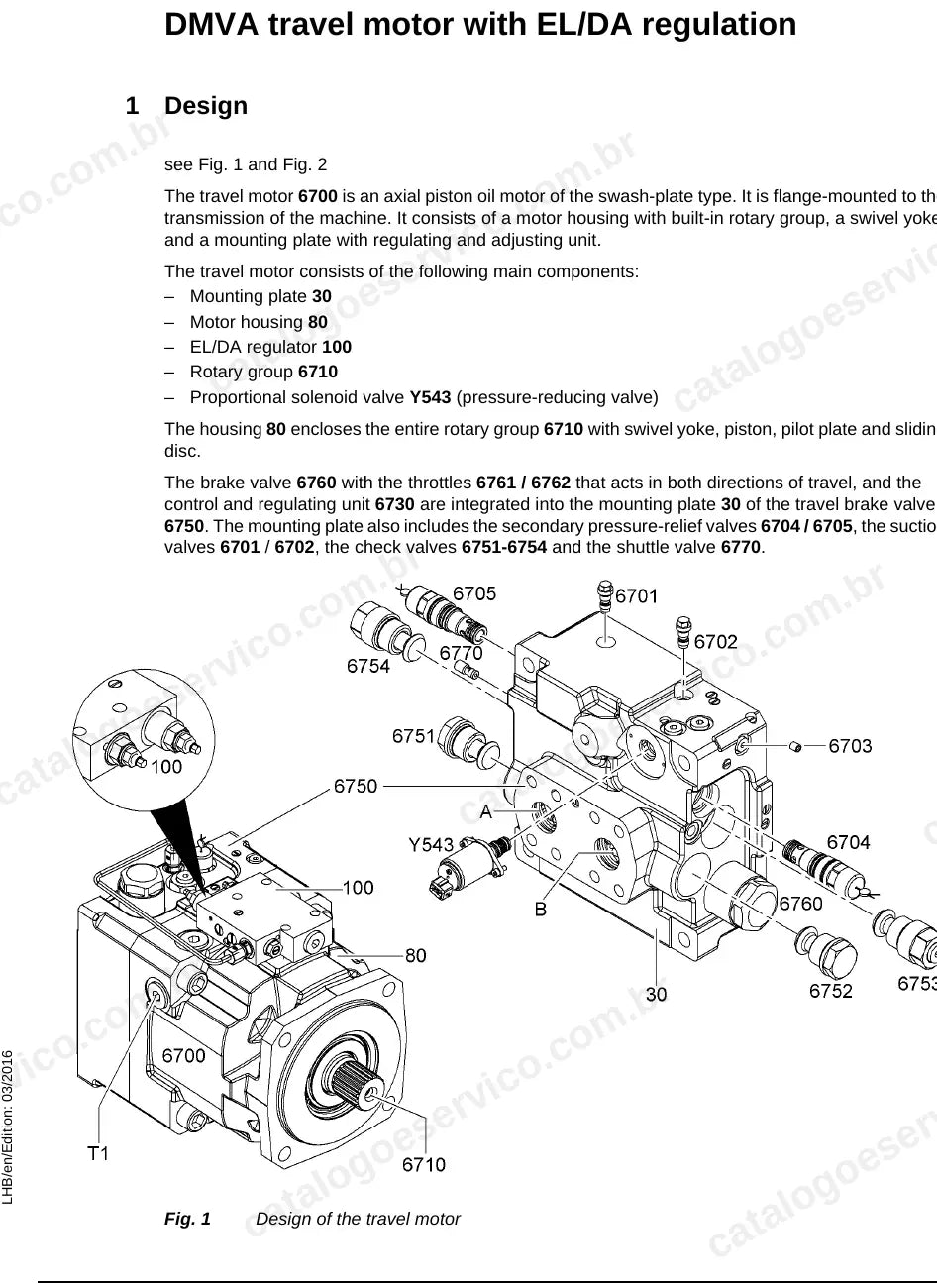

- Motor de translação DMVA
- Componentes hidráulicos: tanque, bombas, servocomandos e juntas rotativas

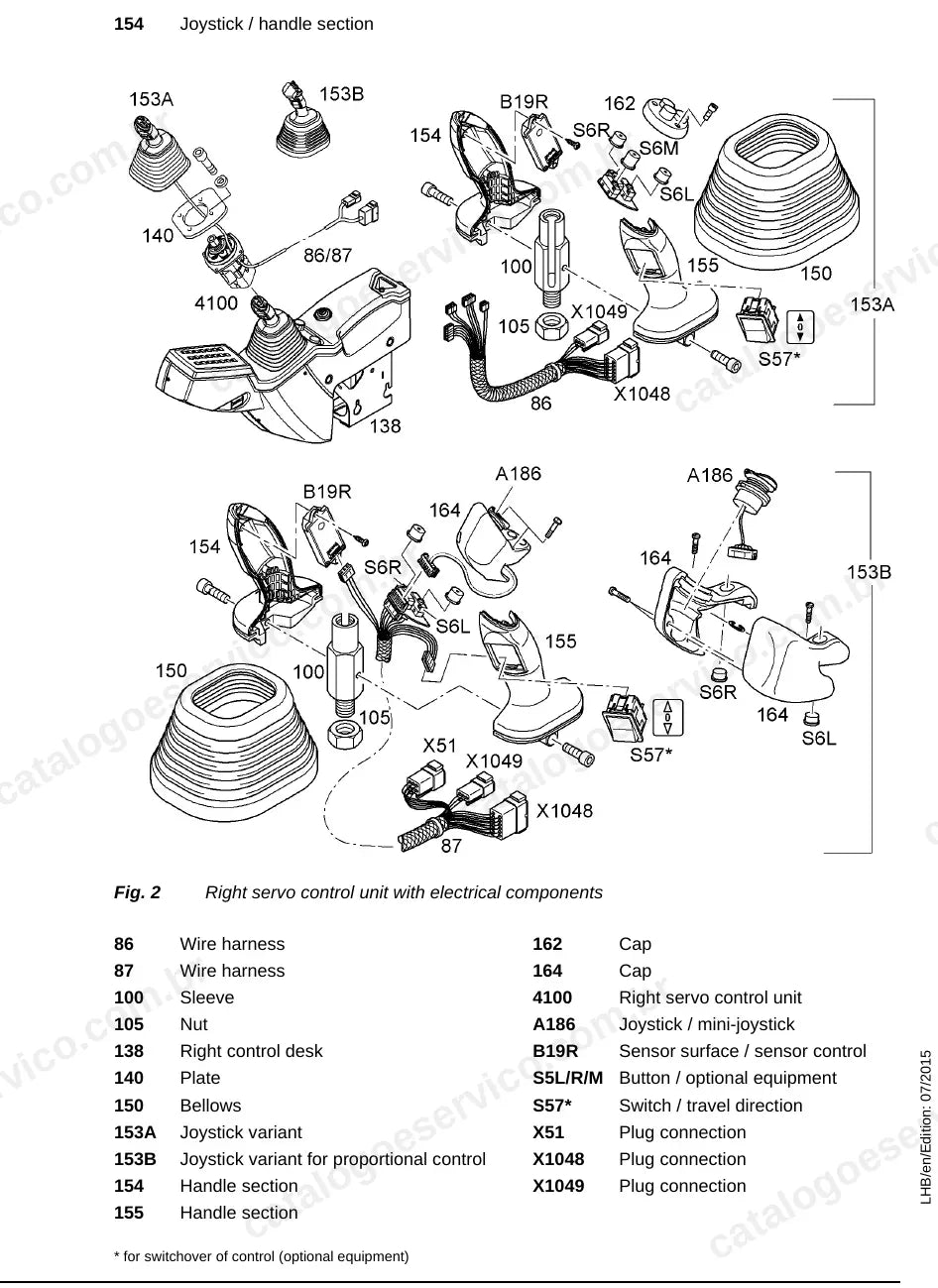

- Direção hidráulica, joystick e direção nas quatro rodas
- Freios e bloco compacto de freio
- Sistema elétrico e esquemas de circuito
- Transmissão, redutor de translação, eixos e pneus
- Lança ajustável, lâmina, estabilizadores e limitador de altura
- Cabine com ajuste hidráulico, aquecimento e ar-condicionado
- Lubrificação central e mecanismo de giro
- Opcionais (LiDAT, Likufix, Tool Control) e diagnóstico
Por que vale a pena
- Valores nominais de pressão, rotação e velocidade para testar e regular cada modelo, com o ponto de medição e a válvula de ajuste indicados.
- Remoção, instalação e ajuste de bombas, transmissão, eixos e redutor de giro, seguindo a sequência de fábrica e os torques de aperto.
- Diagnóstico de falhas com o software LIDIA, o editor de variáveis Sculi e o assistente de teste e regulagem.
- Procedimentos de manutenção do pós-tratamento SCR/SCRF e do sistema de fluido DEF exigidos pela norma Tier 4f.
Para quem é
Para oficinas e técnicos de campo que atendem manipuladores LH em sucatas, centros de reciclagem, portos e pátios de madeira, e para frotistas e locadoras que operam mais de um tamanho da linha LH22–LH35 e querem uma única referência de serviço.
Perguntas frequentes
Quais modelos estão incluídos?
LH22 M, LH24 M, LH26 M, LH30 M, LH30 C, LH35 M e LH35 M Timber na versão Tier 4f, com a faixa de número de série de cada tipo indicada no manual.
Está em português?
Não. O manual está em inglês técnico, como toda a documentação de serviço Liebherr.
Tem esquemas hidráulicos?
Sim. Inclui o esquema hidráulico dos LH22–LH26, a descrição do sistema hidráulico das versões de pneus e de esteiras e a tabela de cores dos esquemas.
Como recebo o arquivo?
Após a aprovação do pagamento, o PDF fica disponível para download. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
