Em 938 páginas em inglês, o Manual de Serviço Liebherr L546-1755 reúne a documentação técnica oficial em PDF da pá carregadeira Stage V da geração 6.1, fabricada em Bischofshofen. O manual traz pesos, cargas e dimensões da máquina completa, os dados de cada componente, o plano de manutenção, os testes e regulagens e a explicação de funcionamento do motor de 6 cilindros, do pós-tratamento, das hidráulicas, da direção, dos freios, do sistema elétrico, da transmissão, dos eixos e dos opcionais.

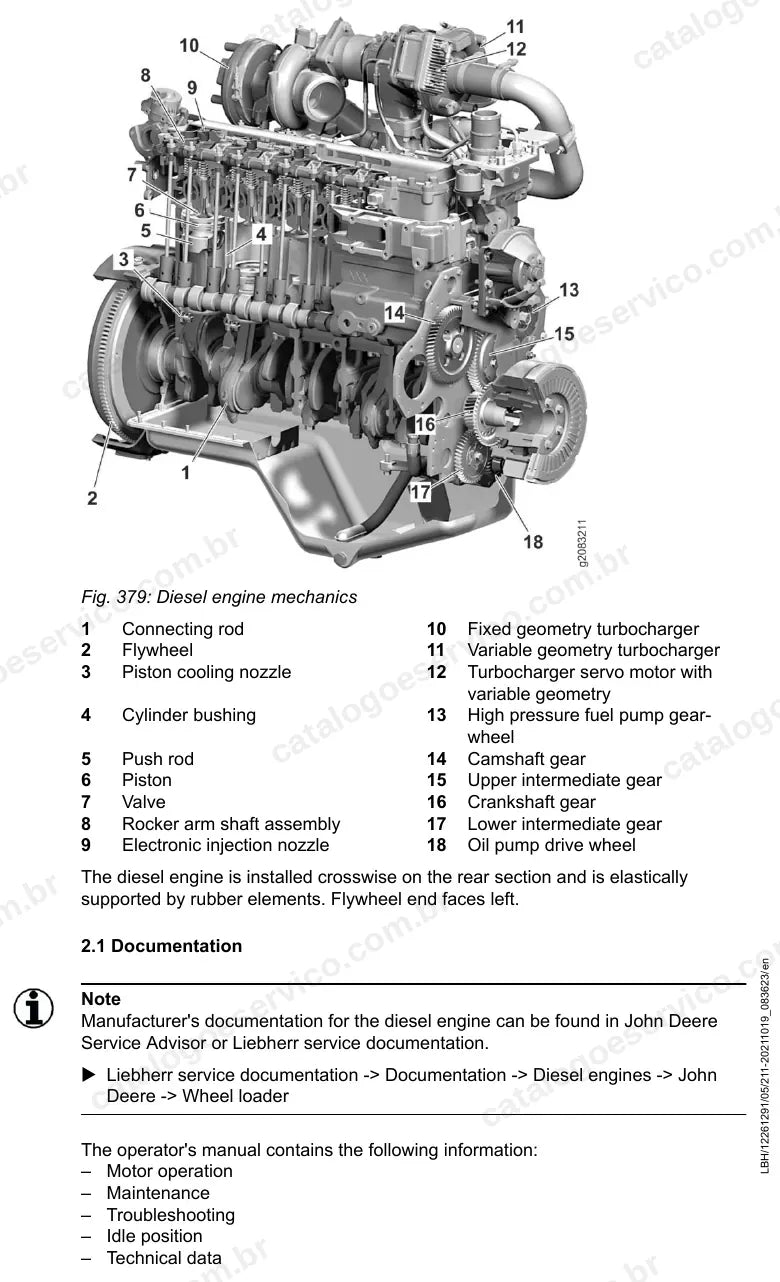

Diferente da L546-1560, esta versão usa o John Deere 6068HB551 de 6 cilindros e 6.800 cm³, com 138 kW a 2.200 rpm e 741 Nm, turbocompressor de geometria variável e nível Stage V; a edição de outubro de 2021 vale para a série a partir do nº 66348.
Destaques deste material
- Motor 6068HB551 com recirculação de gases controlada eletronicamente, folga de válvulas de 0,46/0,53 mm a frio e torque máximo de 741 Nm a 1.600 rpm.
- Pós-tratamento Stage V com catalisador de oxidação, filtro de partículas e SCR, incluindo os sensores e a dosagem do fluido de escape diesel.
- Pesos operacionais de 13.810 a 15.800 kg conforme a configuração, com caçamba de 2,8 m³ e 115 kN de força de desagregação no padrão.

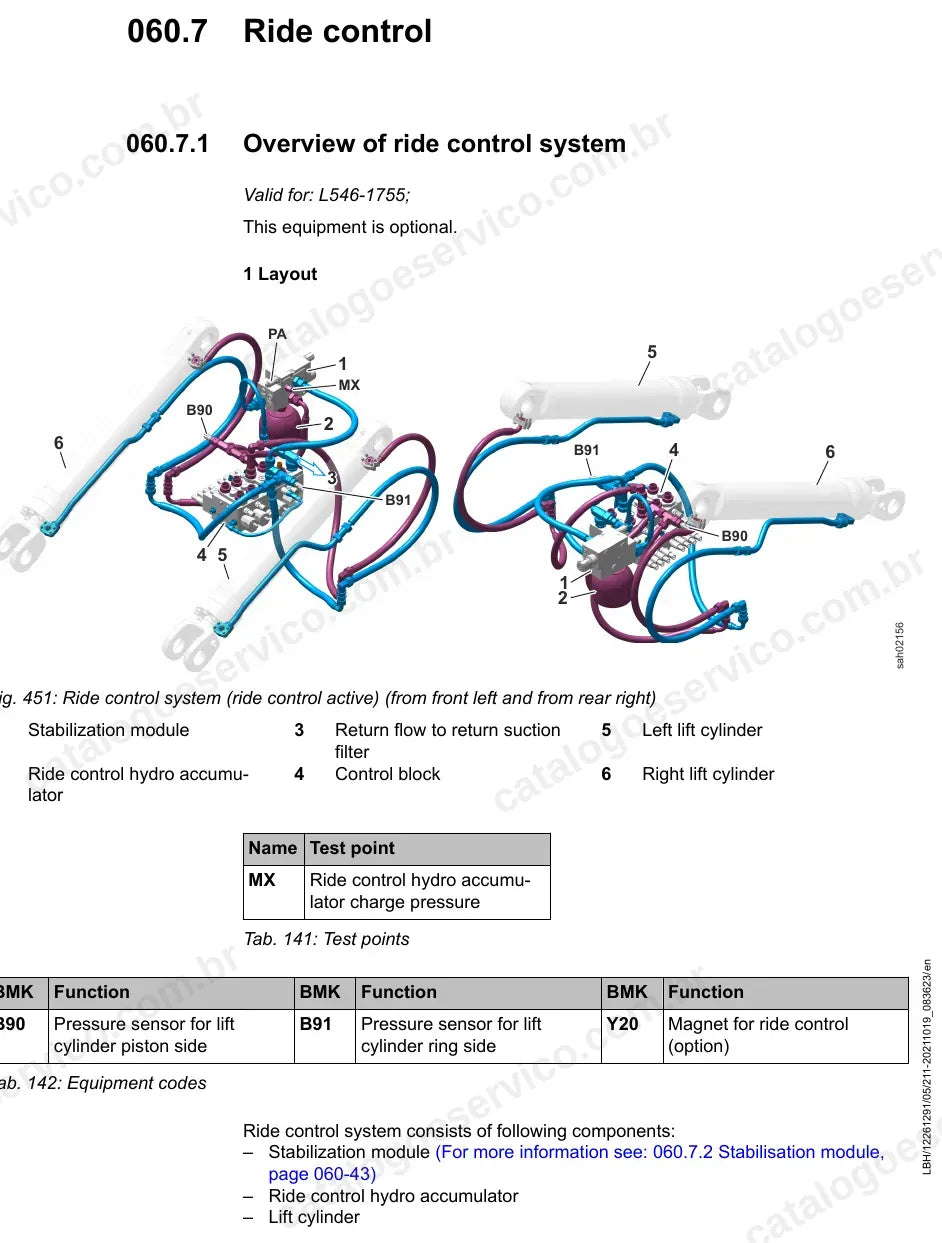

- Blocos de comando M6-1472 e M6-1474, ride control com RSM16B3X e proteção contra ruptura de mangueira.
- Freio com válvula LT17M4X, direção por joystick com bloco S-01 P357 (150 l/min no circuito principal e 70 l/min no de emergência).
- Central Master5-Premium e Display5, Skyview 360°, LiDAT e a opção de eliminação do interruptor da coluna de direção.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos da máquina completa e dos componentes
- Plano de manutenção, testes e regulagens
- Grupo motriz: motor diesel e pós-tratamento dos gases
- Arrefecimento e ventilador reversível
- Hidráulica de trabalho, eletrônica e proteção contra ruptura de mangueira
- Hidráulica de translação
- Componentes hidráulicos e tanque
- Direção, direção de emergência e direção por joystick
- Sistema de freios
- Sistema elétrico, unidades de controle e câmera de ré
- Transmissão
- Eixos, cardãs e pneus
- Chassi, braços de elevação Z e P e engate rápido
- Cabine, aquecimento e ar-condicionado
- Lubrificação central, opcionais (LiDAT, Skyview 360°) e diagnóstico
Por que vale a pena
- Torques de aperto e valores nominais para desmontar, montar e ajustar componentes da L546-1755.
- Valores de teste e regulagem de pressões em cada circuito, com os pontos de medição.
- Calibrações e atualizações de software das unidades de controle e da translação pelo Sculi.
- Diagnóstico com avisos do pós-tratamento, códigos de serviço e tabelas de fusíveis e relés.
Para quem é
Para oficinas, técnicos de campo, frotistas e locadoras que recebem a L546-1755 Stage V e precisam entender o motor de 6 cilindros, o pós-tratamento e a eletrônica Master5 para manter a máquina em operação.
Perguntas frequentes
Vale para qual série da L546?
Para a L 546-1755 Stage V, a partir do nº de série 66348, com motor John Deere 6068HB551.
Tem versão em português?
Não. O manual está em inglês técnico.
Tem diagramas hidráulicos?
Sim. Há diagramas hidráulicos de trabalho, translação, direção, freios e arrefecimento e figuras de layout dos componentes.
Como recebo o PDF?
O arquivo é liberado para download depois da aprovação do pagamento. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
