Descrição
Especificações
Documento técnico oficial em PDF, o Manual de Serviço Liebherr L546-1560 tem 810 páginas em inglês dedicadas à pá carregadeira de rodas da geração 6.0, fabricada em Bischofshofen. O conteúdo vai dos dados da máquina completa e de cada componente ao plano de manutenção, às tarefas de teste e regulagem e à descrição de funcionamento do motor John Deere com SCR, das hidráulicas de trabalho e de translação, da direção, dos freios, da eletrônica, da transmissão, dos eixos e dos opcionais.
A versão 16, de outubro de 2021, cobre a L546-1560 com motor John Deere 4045HLC09 de 123 kW e 548 Nm em nível Stage IV / Tier 4f e traz três versões do bloco de direção por joystick, divididas pelas faixas de série até 44504, de 44505 a 53763 e a partir de 53764.
Destaques deste material
- Peso operacional de 14.200 a 15.800 kg conforme braço e caçamba, caçamba de 2,8 m³ e força de desagregação de 115 kN na configuração padrão.
- Bomba de trabalho A11VO75LRS de 75 cm³ (172 l/min) e blocos de comando M6-1472 e M6-1474 para cinemática Z e P.
- Translação com bomba A4VG085 (210 l/min) e motores A6VM085 e A6VM150 na transmissão 319, relações de 1,55 e 3,83.

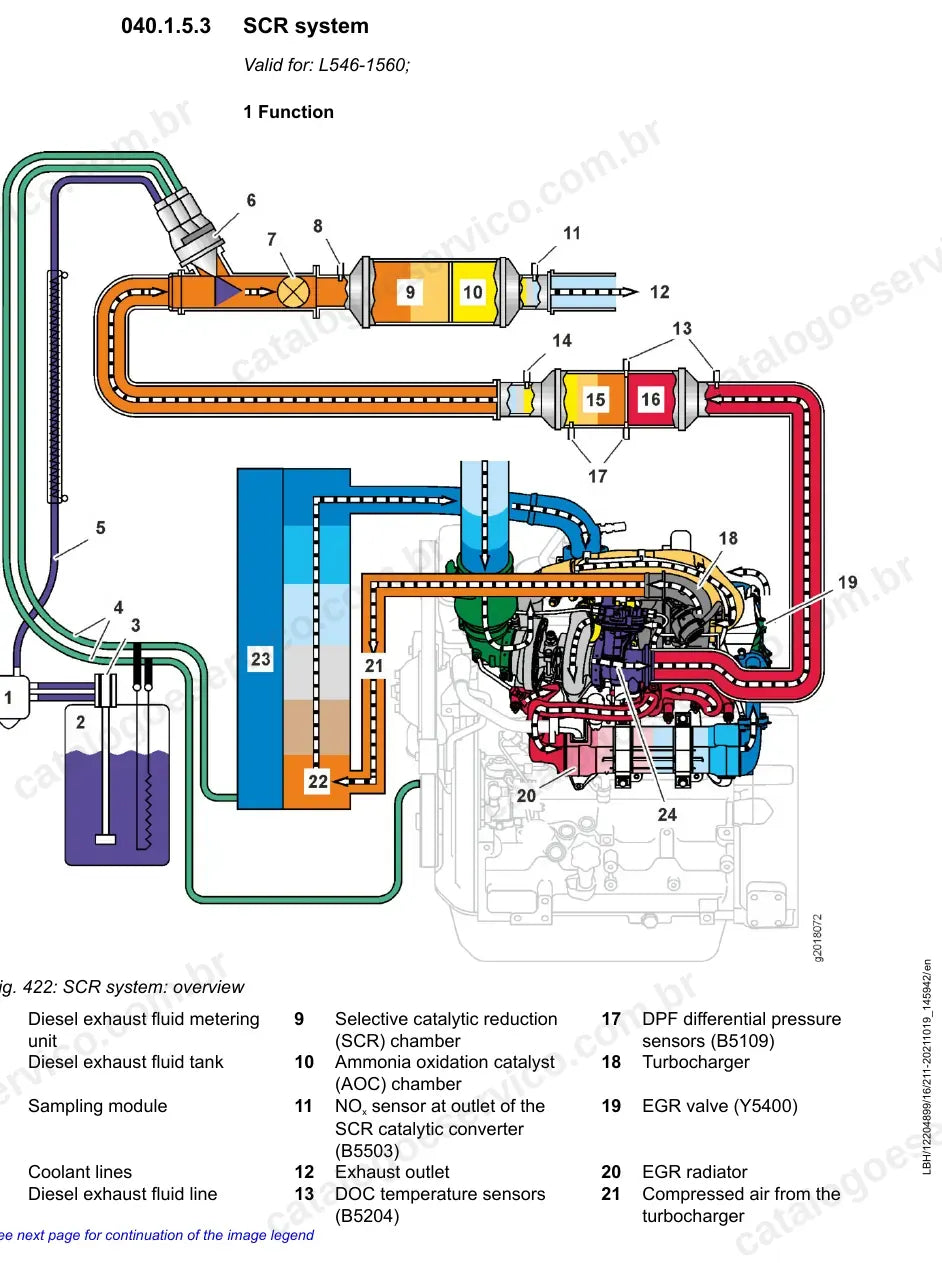

- Pós-tratamento com catalisador de oxidação, filtro de partículas e sistema SCR, com tanque de fluido de escape diesel aquecido.
- Motor de 4 cilindros, 106 × 127 mm, folga de válvulas de 0,46/0,53 mm a frio e rotação máxima em vazio de 2.530 rpm.

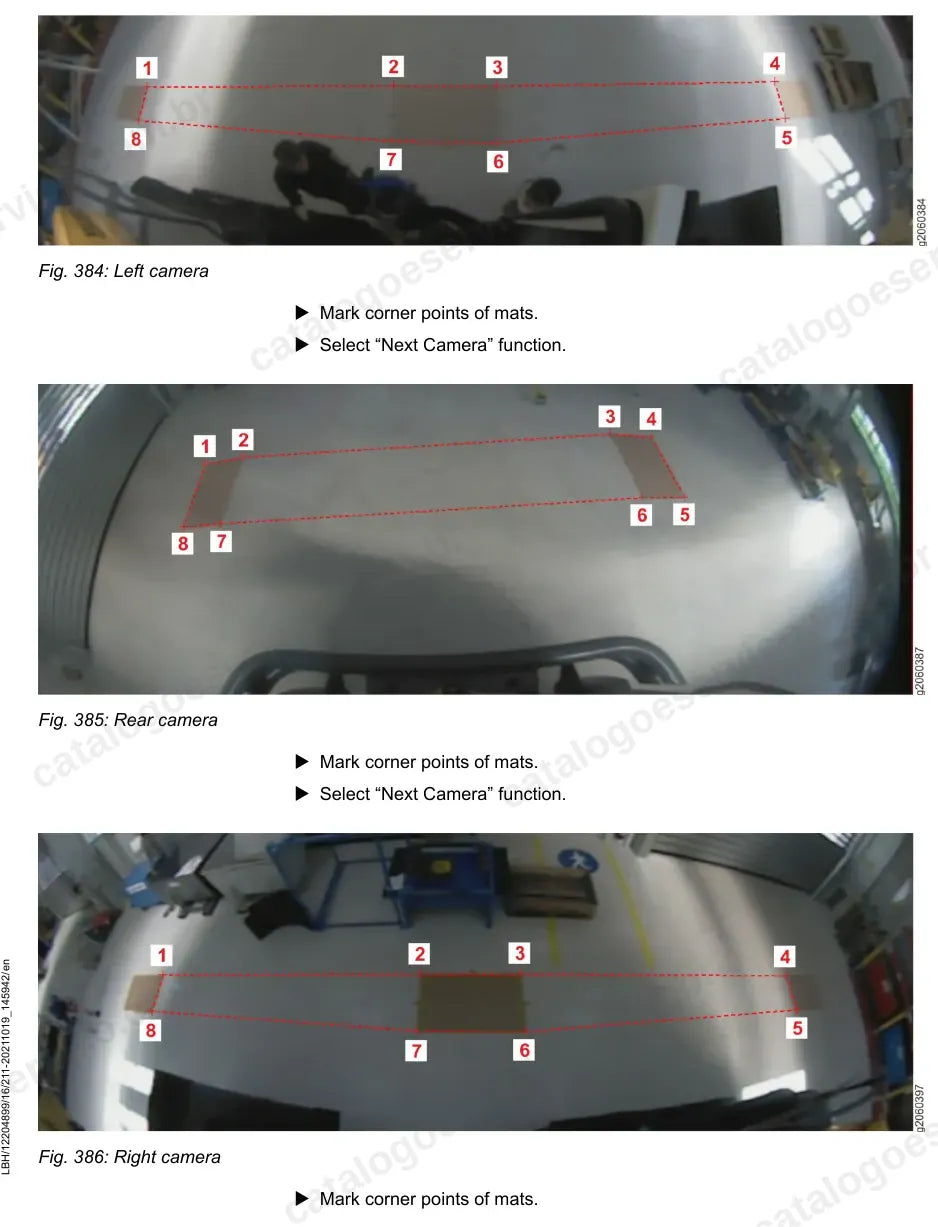

- Calibração das câmeras do Skyview 360°, LiDAT, balança e diagnóstico pelo software Sculi.
O que este manual cobre
- Introdução, segurança e ferramentas especiais
- Dados técnicos da máquina completa e dos componentes
- Plano de manutenção, testes e regulagens
- Grupo motriz: motor diesel e pós-tratamento dos gases

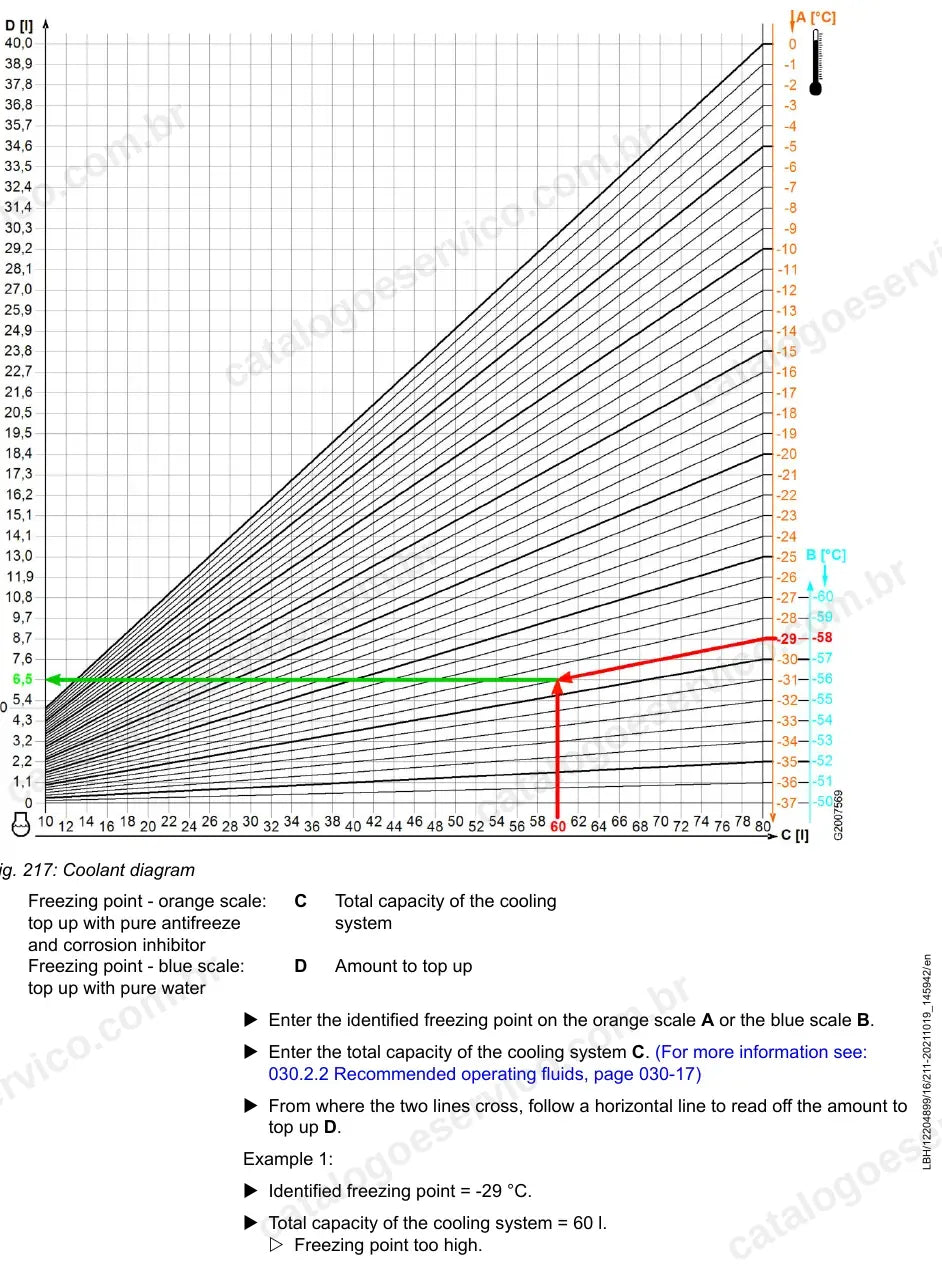

- Arrefecimento e ventilador reversível

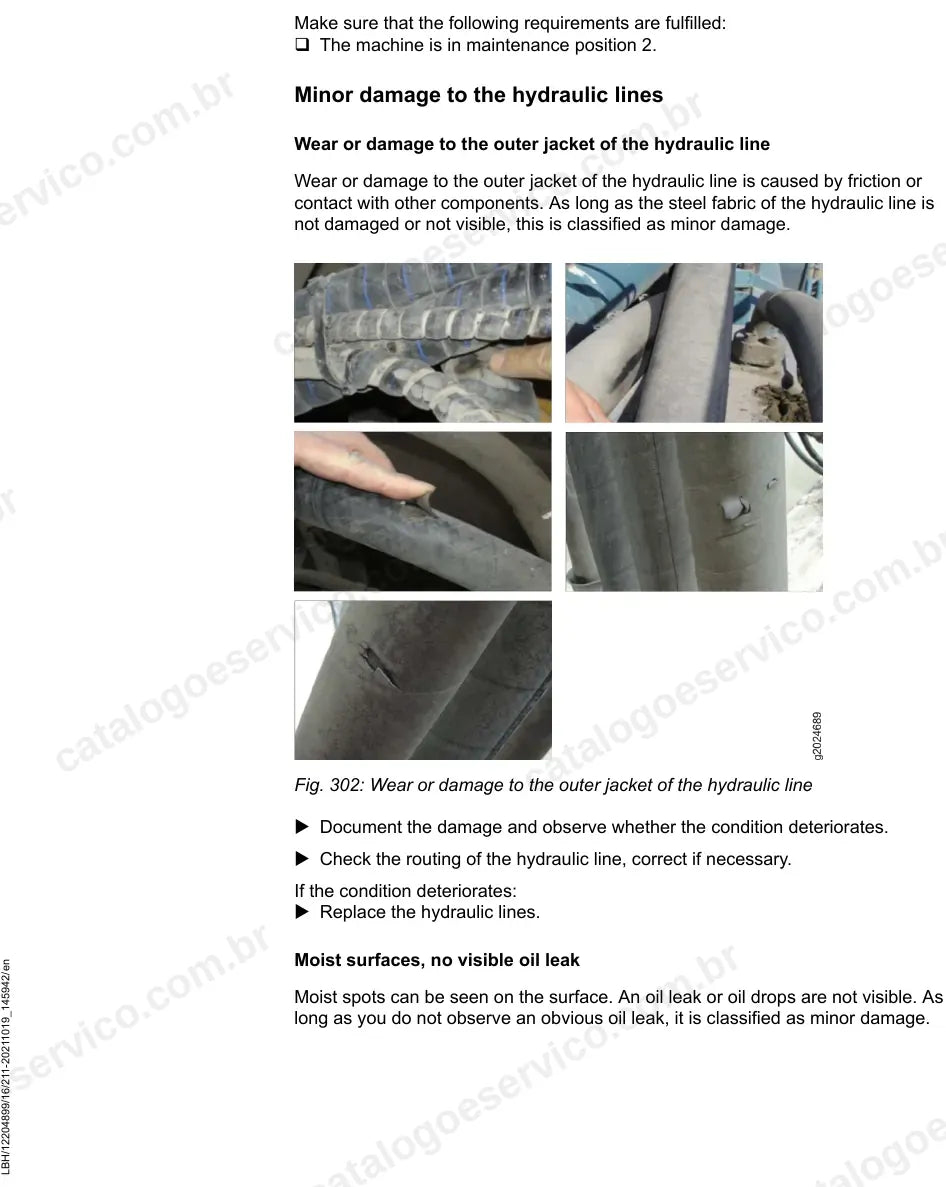

- Hidráulica de trabalho, eletrônica e proteção contra ruptura de mangueira
- Hidráulica de translação
- Componentes hidráulicos e tanque
- Direção, direção de emergência e direção por joystick
- Sistema de freios
- Sistema elétrico, unidades de controle e câmera de ré
- Transmissão
- Eixos, cardãs e pneus
- Chassi, braços de elevação Z e P e engate rápido
- Cabine, aquecimento e ar-condicionado
- Lubrificação central, opcionais (LiDAT, Skyview 360°) e diagnóstico
Por que vale a pena
- Ajustes e montagens com os torques de aperto e os valores nominais definidos pela fábrica para a L546-1560.
- Pressões de teste de cada circuito hidráulico e do sistema de freios, com os pontos de medição.
- Calibrações de translação, joystick e câmeras e atualizações de software passo a passo.
- Tabelas de alerta, avisos do sistema SCR e códigos de serviço para localizar falhas.
Para quem é
Indicado para oficinas especializadas, mecânicos de campo, locadoras e frotistas de construção, reciclagem e agronegócio que mantêm a L546-1560 Tier 4f e precisam regular e diagnosticar a máquina com os dados da fábrica.
Perguntas frequentes
Este manual é da L546-1560 ou da L546-1755?
Da L 546-1560, geração 6.0 com motor John Deere 4045HLC09 Stage IV / Tier 4f. A L546-1755 Stage V tem manual próprio.
Está em português?
Não. O manual é em inglês técnico.
Tem diagramas hidráulicos?
Sim. Inclui diagramas hidráulicos de trabalho, translação, direção, freios e arrefecimento e figuras de localização dos componentes.
Como recebo?
Download digital: o PDF é liberado após a aprovação do pagamento. A loja emite nota fiscal e o arquivo pode ser usado em mais de um dispositivo.
